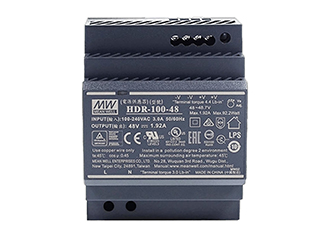

1120302 Alimentation rail DIN 48V DC 1.92A 92W

1120302 Alimentation rail DIN 48V DC 1.92A 92W — puissance stable, sécurité maximale et pose éclair

Offrez à vos dispositifs une source d’énergie fiable avec la 1120302 Alimentation rail DIN 48V DC 1.92A 92W. Conçue pour délivrer 48 V DC parfaitement régulés, elle garantit une continuité de service exemplaire grâce à ses protections intégrées et son rendement d’environ 90 %. Son format compact IP20 simplifie l’intégration dans vos armoires électriques, tandis que le montage TS‑35 accélère l’installation. Idéale pour les environnements exigeants, elle alimente en toute confiance vos équipements, dont le 2N Clip IP Switch à 2 fils (48 VCC/1,92 A), avec une marge de sécurité et une stabilité de sortie remarquables.

Puissance et stabilité 48 V DC

Assurez une alimentation nette et constante à vos charges avec une tension de sortie nominale de 48 V DC, réglable de 48 à 48,7 V. La régulation de ±1 % limite les écarts, tandis que l’ondulation et le bruit de 240 mV p‑p préservent la qualité de vos signaux. Avec 1,92 A et 92,2 W disponibles sur une unique sortie, vous alimentez vos équipements sensibles sans surcharge, pour des performances reproductibles et une durée de vie accrue des composants connectés.

Efficacité énergétique ≈90 %

Réduisez vos pertes thermiques et votre consommation grâce à un rendement typique d’environ 90 %. Moins d’énergie dissipée signifie une armoire plus froide, des composants moins sollicités et une meilleure fiabilité à long terme. Cette efficacité facilite également le respect des contraintes énergétiques tout en garantissant la pleine puissance de 92,2 W. Vous maîtrisez ainsi les coûts d’exploitation, sans compromettre la stabilité de la tension ni la disponibilité de vos systèmes critiques.

Sécurité et protections complètes

Protégez vos installations avec un éventail de sécurités: court‑circuit (reprise automatique), surcharge (mode hiccup), surtension (hold & restart), surtempérature et brown‑out. L’isolation entrée‑sortie de 4 000 V AC et la Classe II renforcent la séparation électrique. Conforme aux normes EN/UL/IEC 62368‑1, UL508, EN61558‑1, EN55032 (CISPR32) classe B, EN61000‑3‑2/3, EAC et BSMI, elle s’intègre sans difficulté dans des projets nécessitant traçabilité et conformité réglementaire stricte.

Installation rapide sur rail DIN

Gagnez du temps avec un montage direct sur rail DIN TS‑35/7,5 ou TS‑35/15. Son format compact (70 × 90 × 54,5 mm) et son poids plume de 270 g optimisent l’espace en armoire. Le boîtier IP20 favorise une intégration sûre en environnement industriel ou tertiaire. Conçue pour fonctionner de ‑30 à +70 °C et jusqu’à 2 000 m d’altitude, elle reste stable dans des conditions variées avec une mise en service intuitive.

Parfaite pour 2N Clip IP Switch 2 fils

Cette alimentation 48 V DC/1,92 A sur rail DIN répond exactement aux besoins du 2N Clip IP Switch à 2 fils. Vous profitez d’une compatibilité immédiate: tension stable ajustable de 48 à 48,7 V, régulation serrée et protections avancées pour éviter tout incident. La puissance de 92,2 W couvre largement les marges, tandis que la conformité aux normes assure une mise en œuvre maîtrisée dans les infrastructures de communication et de contrôle d’accès.

Description technique détaillée

Type d’appareil: alimentation à découpage AC‑DC pour rail DIN (montage TS‑35/7,5 ou TS‑35/15). Entrée large: 85–264 V AC et 120–370 V DC, fréquence 47–63 Hz. Sortie nominale: 48 V DC, réglable 48–48,7 V DC, avec 1,92 A max et 92,2 W sur 1 sortie. Performances: ondulation et bruit 240 mV p‑p, régulation de la tension ±1,0 %, rendement typique ≈90 %. Protections: court‑circuit (reprise automatique), surcharge (mode hiccup), surtension (hold & restart), surtempérature, brown‑out.

Isolation entrée‑sortie: 4 000 V AC, Classe II. Plage thermique de fonctionnement: ‑30 à +70 °C; stockage: ‑40 à +85 °C. Altitude d’utilisation ≤ 2 000 m. Degré de protection: IP20. Dimensions: 70 × 90 × 54,5 mm; poids: 270 g. Montage rail DIN TS‑35/7,5 ou TS‑35/15. Consommation d’appel au démarrage: (spécification constructeur fournie). Normes et certifications: EN/UL/IEC 62368‑1, UL508, EN61558‑1, EN55032 (CISPR32) classe B, EN61000‑3‑2/3, EAC, BSMI. Compatible notamment avec 2N Clip IP Switch à 2 fils (48 VCC/1,92 A).

À quelle plage d’entrée l’alimentation peut‑elle fonctionner ?

La 1120302 accepte une large plage: 85–264 V AC en alternatif et 120–370 V DC en continu, avec une fréquence d’entrée de 47–63 Hz. Cette flexibilité facilite l’intégration dans des installations internationales et compense les variations secteur. Elle vous permet de standardiser vos armoires tout en garantissant une alimentation stable, même en présence de réseaux électriques fluctuants.

Quelle est la sortie disponible et peut‑on ajuster la tension ?

Elle offre 1 sortie unique de 48 V DC fournissant jusqu’à 1,92 A, soit 92,2 W. La tension est ajustable de 48 à 48,7 V DC pour affiner l’adaptation à la charge et compenser les chutes sur câbles. La régulation serrée de ±1,0 % et l’ondulation de 240 mV p‑p assurent une alimentation propre pour les équipements électroniques sensibles.

Quels dispositifs de protection sont intégrés ?

La sécurité est complète: protection contre les courts‑circuits avec reprise automatique, contre la surcharge via un mode hiccup, contre la surtension (hold & restart), contre la surtempérature et contre le brown‑out. Ces mécanismes limitent les risques de panne, protègent la charge et accélèrent le rétablissement sans intervention, améliorant grandement la disponibilité de vos systèmes.

Quel est le rendement et quels bénéfices concrets en tirer ?

Le rendement typique est d’environ 90 %. Concrètement, cela réduit les pertes thermiques, améliore la fiabilité des composants, diminue la consommation énergétique de l’armoire et simplifie la gestion thermique. Moins de chaleur signifie aussi une meilleure tenue aux températures élevées et une durée de vie prolongée de l’alimentation et des équipements connectés.

L’isolation et la classe de sécurité répondent‑elles aux exigences industrielles ?

Oui. L’alimentation offre une isolation entrée‑sortie de 4 000 V AC et appartient à la Classe II, garantissant une séparation renforcée. Elle est certifiée selon EN/UL/IEC 62368‑1, UL508, EN61558‑1, ainsi que les normes CEM EN55032 (CISPR32) classe B et EN61000‑3‑2/3. Elle est également reconnue EAC et BSMI, assurant une conformité large aux marchés internationaux.

Quelles sont les dimensions, le poids et le type de montage ?

Le boîtier IP20 mesure 70 × 90 × 54,5 mm pour un poids de 270 g, ce qui facilite les intégrations denses en armoire. Le montage se fait sur rail DIN TS‑35/7,5 ou TS‑35/15 pour une pose rapide et fiable. Ce format normalisé simplifie la maintenance et le remplacement, tout en assurant une tenue mécanique robuste.

Quelles conditions environnementales supporte‑t‑elle ?

Elle fonctionne de ‑30 à +70 °C et se stocke de ‑40 à +85 °C, ce qui couvre un large éventail d’environnements. Son utilisation est possible jusqu’à 2 000 m d’altitude. Le degré de protection IP20 convient aux armoires protégées. Cette robustesse thermique et environnementale garantit la stabilité de la sortie même dans des contextes exigeants.

La 1120302 est‑elle adaptée au 2N Clip IP Switch à 2 fils ?

Oui, parfaitement. Cette alimentation délivre 48 VCC/1,92 A sur rail DIN, exactement ce que requiert le 2N Clip IP Switch à 2 fils. Sa tension ajustable 48–48,7 V, sa régulation de ±1 % et ses protections avancées assurent une alimentation sûre et stable. Vous bénéficiez d’une compatibilité immédiate, d’une intégration simple et d’une excellente fiabilité de service.

Qu’en est‑il de la consommation d’appel au démarrage ?

La consommation d’appel au démarrage est documentée par le constructeur: “Consommation d’appel au démarrage: (spécification constructeur fournie)”. Cette information, fournie dans la documentation technique, permet d’évaluer précisément le dimensionnement des disjoncteurs et de la sélectivité. Elle aide aussi à anticiper les pointes transitoires lors de l’energisation de l’armoire.

Combien de sorties et pour quels types d’appareils ?

L’unité dispose d’1 sortie unique, idéale pour alimenter des équipements nécessitant une ligne 48 V DC stable: modules de communication, contrôles d’accès, passerelles, interfaces ou solutions d’interphonie telles que le 2N Clip IP Switch. La régulation précise, l’ondulation faible et les protections intégrées garantissent une alimentation fiable pour les charges électroniques sensibles et critiques.

Cette alimentation est‑elle conforme aux exigences CEM et réseau ?

Oui. Elle répond à EN55032 (CISPR32) classe B pour les émissions, et à EN61000‑3‑2/3 pour les harmoniques et le flicker. Ces conformités facilitent l’intégration dans des environnements avec de fortes contraintes CEM, réduisent les risques d’interférences et assurent une cohabitation harmonieuse avec d’autres équipements électroniques au sein de la même armoire.
