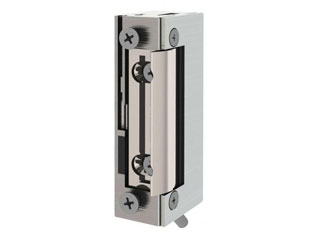

118W—43435A71 Gâche électrique encastrée inox 10-24V étanche

118W—43435A71 Gâche électrique encastrée inox 10-24V étanche — sécurité maximale, pose rapide, longévité garantie

Choisissez la 118W—43435A71 Gâche électrique encastrée inox 10-24V étanche Eff-Eff pour combiner fiabilité, résistance à l’eau et performance professionnelle. En inox, symétrique, et utilisable en AC/DC, elle fonctionne en courant de travail (spanningsloos vergrendeld) pour une sécurité « fail-secure ». Avec diode intégrée, têtière 434 HZ RVS (Fafix) et réglages précis du pêne, elle s’intègre facilement dans les cadres plastique, bois ou aluminium. Compatible DIN gauche/droite et pose horizontale/verticale, elle répond à la norme DIN EN 14846.

Étanche et inox: durable par tous les temps

Conçue pour durer, la 118W—43435A71 Gâche électrique encastrée inox 10-24V étanche bénéficie d’une protection contre l’eau et d’un corps en acier inoxydable, y compris un pêne inox. Cette robustesse s’accompagne d’une force de rupture de 3 750 N, idéale pour les environnements exigeants. La plage de température de fonctionnement de -15 °C à +40 °C garantit un service fiable en intérieur comme en extérieur, quelle que soit la saison.

Polyvalence 10–24 V AC/DC avec diode intégrée

Alimentable en 10–24 V AC/DC, cette gâche convient à de nombreux systèmes. Les courants nominaux sont précisément définis: 250 mA à 12 V AC, 500 mA à 24 V AC, 280 mA à 12 V DC, 560 mA à 24 V DC, avec résistance nominale de 43 Ω. La diode intégrée protège votre installation, réduit les surtensions et prolonge la durée de vie des commandes. Elle accepte une connexion par fiche ou bornes à vis pour un câblage simplifié.

Sécurité « fail-secure » et hautes charges de précontrainte

Fonctionnant en courant de travail (spanningsloos vergrendeld), la porte reste verrouillée sans courant pour plus de sécurité. Elle gère de fortes charges de précontrainte: 200 N à 12 V AC, >350 N à 24 V AC, 50 N à 12 V DC, 200 N à 24 V DC. La durée de fonctionnement continu en DC est assurée entre 11–13 V (100% ED), idéale pour un service intensif sans surchauffe.

Pose encastrée Fafix et réglages précis du pêne

La têtière 434 HZ RVS (Fafix) et la forme symétrique facilitent une pose encastrée propre et rapide, en DIN gauche comme DIN droite, en position horizontale ou verticale. Le pêne réglable offre 3 mm de plage et 5,5 mm de profondeur d’engagement, assurant un ajustement fin sur site. Avec 25,5 mm de profondeur d’encastrement, l’intégration dans les cadres bois, plastique ou aluminium est nette et fiable.

Description technique détaillée

La 118W Eff-Eff 118W—43435A71 est une gâche électrique encastrée inox 10-24V étanche, conforme DIN EN 14846, de forme symétrique et fonctionnant en courant de travail (fail-secure/spanningsloos vergrendeld). Elle accepte le courant alternatif et continu (AC/DC) et intègre une diode de roue libre pour la protection des circuits. Son pêne en acier inoxydable est réglable, avec une plage de 3 mm et une profondeur d’engagement de 5,5 mm. La force de rupture atteint 3 750 N.

Les courants de fonctionnement sont: 250 mA à 12 V AC, 500 mA à 24 V AC, 280 mA à 12 V DC et 560 mA à 24 V DC, avec une résistance nominale de 43 Ω. La durée de fonctionnement continu en DC est garantie entre 11–13 V (100% ED). Température de service: -15 °C à +40 °C. Protection contre l’eau, pose horizontale/verticale, orientation DIN gauche/droite. Connexions par fiche ou vis. Têtière 434 HZ RVS (Fafix) incluse.

Autres informations importantes

• Type: Gâche électrique Eff-Eff, modèle 118W, référence 118W—43435A71.
• Tension de fonctionnement: 10–24 V AC/DC. Type de courant: AC/DC.
• Courants: 250 mA (12 V AC), 500 mA (24 V AC), 280 mA (12 V DC), 560 mA (24 V DC).
• Résistance nominale: 43 Ω. Durée de fonctionnement continu en DC: 11–13 V (100% ED).
• Charges de précontrainte max.: 200 N (12 V AC), >350 N (24 V AC), 50 N (12 V DC), 200 N (24 V DC).
• Température: -15 °C à +40 °C. Protection contre l’eau: Oui (étanche).
• Force de rupture: 3 750 N.
• Matériaux: pêne et gâche en acier inoxydable.
• Profondeur d’encastrement: 25,5 mm.
• Ouverture: largeur 16 mm, hauteur 66 mm, profondeur 25,5 mm.
• Réglage du pêne: 3 mm; profondeur d’engagement: 5,5 mm.
• Orientation DIN: gauche/droite. Forme: symétrique.
• Position d’installation: horizontale/verticale. Type de montage: encastré.
• Connexion électrique: fiche/vis.
• Norme: DIN EN 14846.
• Type de porte: porte de fermeture.
• Matériau du cadre: plastique/bois/aluminium.
• Type de fermeture: courant de travail (spanningsloos vergrendeld/fail-secure).
• Accessoires: diode intégrée, Fafix, têtière 434 HZ RVS.

FAQ

Cette 118W—43435A71 Gâche électrique encastrée inox 10-24V étanche est-elle compatible avec mon alimentation existante ?

Oui, elle accepte des alimentations en 10–24 V AC ou DC. Les courants sont: 250 mA (12 V AC), 500 mA (24 V AC), 280 mA (12 V DC), 560 mA (24 V DC). En service continu DC, privilégiez 11–13 V pour 100% ED. Assurez-vous que votre transformateur ou votre contrôleur respecte ces valeurs et la polarité lorsque vous utilisez la diode.

Que signifie « courant de travail » et « spanningsloos vergrendeld » pour cette gâche Eff-Eff 118W ?

« Courant de travail » et « spanningsloos vergrendeld » indiquent un fonctionnement fail-secure: la porte reste verrouillée sans alimentation et ne s’ouvre que lorsqu’un courant est appliqué. Ce principe maximise la sécurité en cas de coupure de courant. Il convient aux issues où l’on souhaite empêcher l’accès lors d’une panne, sous réserve des réglementations locales.

Cette gâche est-elle réellement étanche et utilisable en extérieur ?

Le produit dispose d’une protection contre l’eau et d’un corps en acier inoxydable (RVS), ce qui le rend adapté aux environnements exposés à l’humidité. Il est défini comme « étanche » par le fabricant. Respectez toutefois la plage thermique -15 °C à +40 °C et protégez les connexions électriques pour garantir la longévité, notamment en zones très exposées.

Comment se passe l’installation avec Fafix et la têtière 434 HZ RVS ?

La têtière 434 HZ RVS de type Fafix facilite l’encastrement et l’alignement. La forme symétrique et l’orientation DIN gauche/droite permettent une pose horizontale ou verticale. Prévoir une profondeur d’encastrement de 25,5 mm. Le pêne réglable (3 mm) et la profondeur d’engagement (5,5 mm) aident à compenser les jeux du bâti pour une fermeture fluide.

Quelles charges de précontrainte la gâche peut-elle supporter selon la tension ?

La 118W supporte des charges de précontrainte élevées: jusqu’à 200 N à 12 V AC, plus de 350 N à 24 V AC, 50 N à 12 V DC et 200 N à 24 V DC. Ces valeurs garantissent l’ouverture fiable même si la porte est légèrement en pression. Respectez les tensions indiquées pour optimiser la manœuvre et éviter la surconsommation.

Quelles sont les dimensions clés pour vérifier la compatibilité mécanique ?

Compte tenu de l’encastrement, prévoyez 25,5 mm de profondeur. L’ouvrant offre 16 mm de largeur, 66 mm de hauteur et 25,5 mm de profondeur. La têtière mesure 250 mm de longueur, 22 mm de largeur et 2,5 mm d’épaisseur. Ces cotes, associées au réglage de pêne (3 mm), assurent un ajustement précis sur la plupart des cadres en bois, plastique ou aluminium.

Cette gâche 118W Eff-Eff convient-elle à tous types de cadres et de portes ?

Oui, elle est indiquée pour des portes de fermeture avec cadres en plastique, bois ou aluminium. La forme symétrique et l’orientation DIN gauche/droite permettent une intégration universelle. Veillez simplement à respecter la profondeur d’encastrement de 25,5 mm, la position d’installation (horizontale/verticale) et à utiliser la têtière 434 HZ RVS fournie pour une fixation optimale.

Quelle est la différence entre une alimentation AC et DC sur ce modèle ?

La gâche fonctionne en AC ou DC. En AC, elle accepte 10–24 V avec des courants typiques de 250 mA (12 V) et 500 mA (24 V) et de meilleures tolérances à la précontrainte. En DC, elle accepte 10–24 V, avec 280 mA (12 V) et 560 mA (24 V). Pour un service continu, privilégiez 11–13 V DC (100% ED) afin d’éviter l’échauffement.

À quoi sert la diode intégrée sur la 118W—43435A71 ?

La diode intégrée joue un rôle de protection contre les surtensions générées à la coupure du courant (retours d’induction). Elle protège les relais, centrales et contrôleurs d’accès, améliore la fiabilité et limite les parasites. Lors d’un câblage en DC, respectez la polarité indiquée; en AC, la diode contribue aussi à la longévité du circuit de commande.

La 118W peut-elle être utilisée en fonctionnement continu ?

Oui, en courant continu, la durée de fonctionnement continu est spécifiée pour 11–13 V DC (100% ED). Cela signifie que la gâche peut rester alimentée sur de longues périodes sans dégradation. Respectez impérativement cette plage, surveillez la température ambiante (-15 °C à +40 °C) et assurez une alimentation stable pour préserver la performance.

Cette gâche répond-elle aux normes et exigences de sécurité en vigueur ?

La 118W—43435A71 est conforme à la norme DIN EN 14846, gage de qualité et de sécurité pour les serrures et gâches électromécaniques. Elle offre une force de rupture de 3 750 N et un fonctionnement fail-secure. Vérifiez toutefois vos obligations locales pour les issues de secours, qui peuvent exiger des solutions fail-safe ou des dispositifs complémentaires d’évacuation.
