252545-W5 Câble réseau Cat6A U/FTP double LSZH 500 m CPR Dca

252545-W5 Câble réseau Cat6A U/FTP double LSZH 500 m CPR Dca — des liens 10G stables, sûrs et rapides pour vos infrastructures

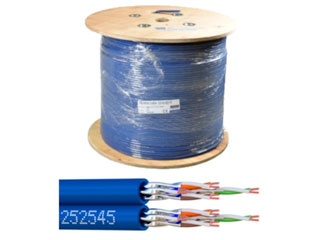

Le 252545-W5 d’Elbac est un câble réseau Double U/FTP Cat6A conçu pour les installations intérieures exigeantes. Avec une fréquence de 650 MHz, une impédance de 100 ohms et une gaine LSZH (Low Smoke Zero Halogen) classée CPR Dca, il garantit des performances 10G fiables et une sécurité accrue en cas d’incendie. Livré en bobine bois de 500 m et en coloris bleu, ce double câble 2 x ø7,2 mm simplifie le déploiement de liaisons parallèles, réduit le temps de pose et optimise vos coûts d’installation sans compromis sur la qualité.

Débit 10G et faible diaphonie

Profitez d’un transport de données stable et pérenne grâce à l’architecture Double U/FTP Cat6A et à la fréquence de 650 MHz. Chaque paire est individuellement blindée pour minimiser la diaphonie et le bruit externe, assurant des liens 10GBASE‑T fiables. L’impédance contrôlée à 100 ohms et le conducteur cuivre monobrin de 0,56 mm maximisent l’intégrité du signal sur des distances structurées. Résultat : un réseau rapide, constant et prêt pour les applications critiques et à forte bande passante.

Sécurité accrue avec gaine LSZH et CPR Dca

La gaine LSZH (Low Smoke Zero Halogen) limite l’émission de fumées opaques et de gaz corrosifs en cas d’incendie, protégeant personnes et équipements. Certifié Euroclasse Dca – s2, d1, a1 selon EN 50575, ce câble répond aux exigences réglementaires pour les bâtiments. Il s’intègre en toute confiance dans les environnements intérieurs sensibles, tels que bureaux, établissements recevant du public et data rooms, tout en offrant un excellent compromis entre sécurité, performance et durabilité.

Pose optimisée avec format double 2 × ø7,2 mm

Le format “double” regroupe deux câbles Cat6A en une gaine de 2 × 7,2 mm, idéal pour déployer deux liaisons parallèles en un seul passage. Vous réduisez les temps de tirage, les points de fixation et la complexité d’acheminement, notamment dans les chemins de câbles et goulottes. Sur bobine bois de 500 m, la gestion sur chantier est simplifiée et les chutes sont limitées, pour une installation propre, rapide et rentable.

Qualité de transmission et robustesse Elbac

Conçu par Elbac, ce câble mise sur des matériaux premium : conducteur cuivre monobrin de 0,56 mm, isolant en mousse de polyéthylène expansé à l’azote et blindage par paire U/FTP. Le contrôle de l’impédance à 100 ohms et un poids de 104,0 kg/km attestent d’une construction sérieuse et stable. Vous bénéficiez d’une longévité accrue, d’une atténuation maîtrisée et d’une fiabilité indispensable aux réseaux professionnels modernes.

Description technique du 252545-W5 Câble réseau Cat6A U/FTP double LSZH 500 m CPR Dca

Le câble Elbac 252545-W5 est un Double U/FTP Catégorie 6A fonctionnant jusqu’à 650 MHz avec une impédance nominale de 100 ohms. Chaque paire torsadée est blindée individuellement (U/FTP) pour réduire la diaphonie et garantir des transmissions 10G performantes. Il intègre un conducteur cuivre monobrin de 0,56 mm et un isolant en mousse de polyéthylène expansé à l’azote, assurant stabilité électrique et faible atténuation sur les liaisons intérieures.

Sa gaine LSZH (Low Smoke Zero Halogen) est certifiée Euroclasse Dca – s2, d1, a1 selon EN 50575 (CPR class Dca), limitant fumées et halogènes. Le format double présente une gaine de 2 × ø7,2 mm, en coloris bleu, livrée en bobine bois de 500 m pour un usage intérieur. Poids indicatif: 104,0 kg/km. Ce câble réseau Cat6A U/FTP double répond aux exigences de câblage structuré modernes dans les bâtiments tertiaires et techniques.

Autres informations importantes

• Référence produit: 252545-W5 Elbac, couleur bleu, utilisation intérieure uniquement.
• Conditionnement: bobine bois 500 m pour un déroulage fiable et maîtrisé.
• Type de câble: Double U/FTP Catégorie 6A, fréquence 650 MHz, impédance 100 ohms.
• Gaine LSZH (Low Smoke Zero Halogen), CPR class Dca – s2, d1, a1 selon EN 50575.
• Dimensions: gaine 2 × ø7,2 mm; conducteur cuivre monobrin 0,56 mm; poids 104,0 kg/km.
• Isolant: mousse de polyéthylène expansé à l’azote pour une stabilité diélectrique élevée.

FAQ

Le 252545-W5 Cat6A U/FTP double est-il adapté au 10GBASE‑T ?

Oui. Sa catégorie 6A, sa fréquence de 650 MHz et son blindage U/FTP par paire permettent d’atteindre des performances conformes aux besoins du 10GBASE‑T dans une infrastructure correctement mise en œuvre. L’impédance de 100 ohms, le conducteur cuivre monobrin de 0,56 mm et l’isolant en mousse PE expansé à l’azote contribuent à une transmission stable et à une faible diaphonie.

Que signifie “Double U/FTP” pour ce câble réseau Cat6A ?

“Double U/FTP” indique que deux câbles Cat6A U/FTP sont regroupés dans une même gaine, chacun comportant des paires blindées individuellement. Le format 2 × ø7,2 mm facilite le tirage simultané de deux liens, réduit les temps d’installation et simplifie la gestion dans les chemins de câbles. C’est idéal pour relier deux prises voisines ou doubler une liaison critique avec une seule passe.

La gaine LSZH et la classe CPR Dca apportent quoi en sécurité ?

La gaine LSZH (Low Smoke Zero Halogen) limite l’émission de fumées denses et de gaz halogénés corrosifs en cas d’incendie. La conformité Euroclasse Dca – s2, d1, a1 selon EN 50575 atteste d’une réaction au feu adaptée aux bâtiments. Cela améliore la protection des personnes, aide à préserver les équipements sensibles et facilite l’intégration du câble dans les environnements intérieurs soumis à des réglementations strictes.

Ce câble Elbac 252545-W5 convient-il aux installations intérieures uniquement ?

Oui. Les spécifications indiquent une utilisation intérieure. Sa construction et sa certification CPR Dca répondent aux besoins des bâtiments tertiaires, bureaux et locaux techniques. Pour l’extérieur ou des environnements humides, enterrés ou exposés aux UV, il faut un câble spécifiquement prévu. Respecter ces limites assure la durabilité, la conformité et la performance de l’infrastructure réseau déployée.

Quelles sont les caractéristiques électriques clés à connaître ?

Le 252545-W5 est un câble Cat6A à 650 MHz avec impédance nominale de 100 ohms. Il intègre un conducteur cuivre monobrin de 0,56 mm et un isolant en mousse de polyéthylène expansé à l’azote, contribuant à une atténuation maîtrisée et une excellente stabilité du signal. Le blindage par paire (U/FTP) réduit le couplage capacitif, limitant la diaphonie et améliorant le rapport signal/bruit, même dans des environnements électriquement chargés.

Quel est l’avantage du conditionnement en bobine bois de 500 m ?

La bobine bois de 500 m facilite le transport, le stockage et le déroulage sur site. Elle réduit les risques de vrillage, assure un tirage fluide et limite les chutes, notamment pour des trajets longs ou multipoints. Ce conditionnement est pratique pour les installateurs, qui peuvent mesurer précisément les longueurs nécessaires et optimiser la gestion des restes pour d’autres tronçons intérieurs.

Ce câble Cat6A U/FTP double est-il compatible avec PoE/PoE+ ?

Les câbles cuivre Cat6A de qualité, à conducteur monobrin et impédance 100 ohms, sont généralement compatibles avec PoE/PoE+. Le blindage par paire aide à la stabilité. Toutefois, respectez les pratiques d’installation (faisceaux, température, ventilation) et les limites normatives pour éviter l’échauffement. Référez-vous aux recommandations du fabricant et des équipements actifs pour garantir la conformité et la sécurité de l’alimentation via Ethernet.

Quelles dimensions et quel poids prendre en compte pour le cheminement ?

Le format double présente une gaine de 2 × ø7,2 mm en coloris bleu, ce qui doit être pris en compte pour les sections de goulottes, fourreaux et chemins de câbles. Le poids est de 104,0 kg/km, utile pour dimensionner les supports et longueurs de portée. Ces valeurs aident à prévenir les contraintes mécaniques, assurant un tirage maîtrisé et une installation durable en intérieur.

Le blindage U/FTP par paire change-t-il la mise à la terre ?

Le U/FTP blinde chaque paire, mais la stratégie de mise à la terre doit rester cohérente avec la politique CEM du site et les composants utilisés (panneaux, connecteurs, baies). Une terminaison soignée et homogène du blindage, des chemins de câbles adaptés et une bonne référence de terre sont indispensables pour conserver les bénéfices du blindage et éviter les boucles ou déséquilibres.

Quels usages typiques pour le 252545-W5 Cat6A U/FTP double LSZH ?

Il vise les réseaux intérieurs à haute performance: distribution 10G dans les plateaux de bureaux, interconnexion de baies de brassage, liaisons vers points d’accès Wi‑Fi, téléphonie IP et équipements audiovisuels. Son format double simplifie les déploiements parallèles vers des postes ou zones adjacentes. Sa gaine LSZH et sa classe CPR Dca le rendent pertinent dans les bâtiments où la sécurité incendie est prioritaire.
