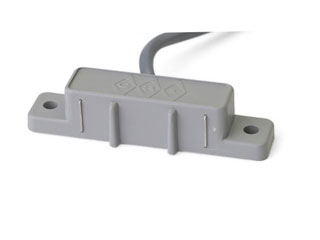

2624 Détecteur fuite d’eau 24V DC, contact NF relais sec

2624 Détecteur fuite d’eau 24V DC, contact NF relais sec — la protection instantanée qui évite les dégâts coûteux

Le GRI 2624 est un détecteur de fuite d’eau 24V DC à contact NF relais sec, conçu pour vous alerter dès l’apparition de quelques millimètres de liquide. Il s’intègre directement dans vos boucles fermées, automates et systèmes d’alarme pour une sécurité continue. Grâce à sa très faible consommation (≈12 mA) et à son réarmement automatique après assèchement, il fonctionne sans maintenance. Son câble gainé 1,83 m, personnalisable, simplifie l’installation au sol, sous équipements, près de pompes ou de vannes.

Détection ultra-précoce et fiable

Le 2624 déclenche dès ≈1,59 mm (1/16 inch) de hauteur de liquide, bien avant qu’une flaque n’occasionne des dommages. Sa détection s’appuie sur un pont conductif, idéal pour l’eau et autres liquides conducteurs non inflammables. Vous bénéficiez d’une alerte pertinente, sans faux positifs liés à l’humidité ambiante. Le contact présente une faible résistance (≤0,1 Ω), assurant un signal net pour vos contrôleurs, même sur des lignes longues.

Sortie NF à relais sec, intégration immédiate

Le mode de sortie du GRI 2624 est un contact relais à sortie sèche normalement fermé (NF/NC) pour boucle fermée. Cela garantit une compatibilité directe avec la plupart des automates, centrales d’alarme et modules d’E/S. Avec une tension de commutation maximale de 30 V DC et un courant de commutation maximal de 500 mA, l’implémentation est simple et sûre, sans alimentation auxiliaire dédiée à la charge surveillée.

Installation flexible et câblage sur mesure

Livré avec un câble conducteur jacketed (gainé) standard 6 ft, soit 1,83 m, le 2624 se place facilement à l’endroit critique: au sol, sous les réservoirs, près des collecteurs, dans les locaux techniques. La longueur de câble est personnalisable sur demande pour s’adapter à vos contraintes. Sa forme compacte et sa couleur gris discret assurent une intégration propre et robuste dans tout environnement.

Continuité de service et faible consommation

Conçu pour durer, le GRI 2624 consomme ≈12 mA seulement, ce qui réduit la charge sur l’alimentation 24 V DC et la dissipation thermique. Après un événement, le réarmement est automatique dès l’assèchement, sans intervention manuelle, limitant les déplacements de maintenance. La résistance de contact ≤0,1 Ω optimise la fiabilité du signal, même avec des entrées de très faible seuil sur vos équipements.

Description technique du 2624 Détecteur fuite d’eau 24V DC, contact NF relais sec

Le GRI 2624 détecte la présence de liquide par pont conductif, ce qui le rend idéal pour l’eau et autres liquides conducteurs non inflammables. Alimenté en 24 V DC avec une consommation ≈12 mA, il fournit un contact relais à sortie sèche normalement fermé (NF/NC) destiné aux boucles fermées. Il atteint une sensibilité minimale d’environ ≈1,59 mm (1/16 inch) de hauteur de liquide et se réarme automatiquement après assèchement.

Ses caractéristiques électriques comprennent une résistance de contact ≤0,1 Ω, une tension de commutation maximale de 30 V DC et un courant de commutation maximal de 500 mA. Le boîtier est de couleur gris. Le câble conducteur jacketed (gainé) standard 6 ft mesure 1,83 m, et des longueurs personnalisées sont disponibles sur demande. Des versions alternatives d’alimentation existent en 5 V DC et 12 V DC pour s’adapter à d’autres architectures.

Autres informations importantes

• Type de détection: Détection de liquide par pont conductif (eau et autres liquides conducteurs non inflammables).
• Mode de sortie: Contact relais à sortie sèche normalement fermé (NC) pour boucle fermée.
• Tension d’alimentation: 24 V DC. Autres tensions disponibles: 5 V DC et 12 V DC (versions alternatives).
• Consommation électrique: ≈12 mA.
• Réarmement: Réarmement automatique après assèchement.
• Sensibilité minimale de détection: ≈1,59 mm (1/16 inch) de hauteur de liquide.
• Résistance de contact: ≤0,1 Ω (100 mΩ).
• Tension de commutation maximale: 30 V DC. Courant de commutation maximal: 500 mA.
• Longueur de câble standard: 1,83 m (6 ft) – câble gainé. Longueur personnalisable: oui (sur demande).
• Type de câble: Câble conducteur jacketed (gainé) standard 6 ft. Couleur du boîtier: Gris.

FAQ — 2624 Détecteur fuite d’eau 24V DC, contact NF relais sec

Comment fonctionne le GRI 2624 pour détecter une fuite d’eau ?

Le 2624 s’appuie sur la détection de liquide par pont conductif. Lorsque de l’eau ou un liquide conducteur non inflammable relie ses électrodes, le capteur détecte une continuité et actionne son relais. Grâce à sa sensibilité ≈1,59 mm (1/16 inch), il réagit très tôt. Le contact NF (boucle fermée) s’ouvre, fournissant une alerte claire à votre centrale ou automate.

Qu’appelle-t-on “contact NF relais sec” et pourquoi est-ce utile ?

Un contact NF (normalement fermé) à relais sec est un contact électrique isolé de l’alimentation du capteur, dit “sortie sèche”. En configuration boucle fermée, toute alerte ou coupure de câble est immédiatement détectée. Le 2624 commute jusqu’à 30 V DC et 500 mA, offrant une compatibilité large avec des entrées logiques, modules d’E/S, sirènes ou transmetteurs.

Quels liquides sont compatibles avec le 2624 Détecteur fuite d’eau 24V DC ?

Le capteur est optimisé pour l’eau et les liquides conducteurs non inflammables. Les fluides qui ne conduisent pas l’électricité (huiles, solvants non conductifs) ne déclencheront pas la détection. En cas de doute, vérifiez la conductivité du fluide. Pour des environnements spéciaux, testez sur site afin d’établir la sensibilité réelle et ajuster l’emplacement.

Comment s’installe le capteur et où le placer pour une efficacité maximale ?

Placez le boîtier gris au point le plus bas ou en zone à risque: sous réservoirs, groupes de climatisation, collecteurs, lave-vaisselle industriels, zones pompes. Le câble gainé 1,83 m (6 ft) facilite le routage; des longueurs personnalisées sont disponibles. Fixez-le fermement, et reliez le contact NF à votre boucle fermée. Testez avec une petite quantité d’eau pour valider l’alarme.

Le détecteur doit-il être réinitialisé manuellement après une alarme ?

Non. Le 2624 est doté d’un réarmement automatique après assèchement. Une fois la zone sèche, le relais revient à son état normalement fermé, sans intervention humaine. Cette fonction minimise les coûts de maintenance et évite les indisponibilités. Il suffit de traiter la cause de la fuite, d’assécher la zone et de vérifier la continuité de la boucle.

Quelle alimentation et quelle consommation prévoir pour le 2624 ?

La version standard du 2624 fonctionne en 24 V DC avec une consommation ≈12 mA, ce qui est très faible pour une surveillance permanente. Si votre architecture requiert une autre tension, des versions alternatives en 5 V DC et 12 V DC existent. Assurez-vous que l’alimentation est stable et correctement protégée selon les règles de l’art.

Puis-je prolonger le câble et quelles sont les options disponibles ?

Le capteur est fourni avec un câble conducteur jacketed (gainé) standard 6 ft, soit 1,83 m. Des longueurs personnalisées sont disponibles sur demande pour s’adapter à votre site. En cas de rallonge, utilisez un câble de qualité équivalente, protégez les jonctions de l’humidité et vérifiez que la résistance de ligne n’affecte pas votre circuit d’entrée.

Quelles sont les limites électriques du contact relais sec du 2624 ?

Le contact relais du 2624 présente une résistance ≤0,1 Ω, gage d’un signal propre. Il accepte une tension de commutation maximale de 30 V DC et un courant de commutation maximal de 500 mA. Respecter ces limites assure la longévité du relais et la fiabilité de vos déclenchements, qu’il s’agisse de piloter une entrée logique ou un petit avertisseur.

Le 2624 convient-il aux systèmes de sécurité en boucle fermée ?

Oui, son mode de sortie NF (NC) est conçu pour les boucles fermées: l’ouverture du circuit signale immédiatement une alarme ou une anomalie (coupure de câble). Cette philosophie de sécurité augmente la résilience du système. Le 2624 s’intègre facilement aux automates, centrales d’alarme et systèmes de GTB/SCADA grâce à sa sortie relais sec universelle.

Existe-t-il d’autres versions du 2624 et dans quels cas les choisir ?

Outre la version 24 V DC, le détecteur est disponible en 5 V DC et 12 V DC. Choisissez la tension adaptée à votre bus de terrain, à votre automate ou à la disponibilité d’alimentation locale. Les performances restent comparables: même principe de détection par pont conductif, réarmement automatique et câblage gainé, pour une intégration harmonieuse.
