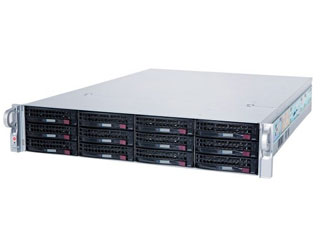

2U-12BAY-SERVER-144TB-RAW Serveur NVR 12 baies 144 To Windows

2U-12BAY-SERVER-144TB-RAW Serveur NVR 12 baies 144 To Windows – captez plus, perdez moins, gérez mieux

Boostez votre vidéoprotection avec le 2U-12BAY-SERVER-144TB-RAW Serveur NVR 12 baies 144 To Windows signé Hanwha. Conçu pour Wave & SSM, il rassemble performance d’enregistrement (700 Mbit/s), grande capacité (144 To brut, 120 To utiles en RAID 5) et haute disponibilité (alimentation redondante, RAID matériel, SSD système en miroir). Propulsé par Windows Server 2022, Intel Xeon E 6 cœurs/12 threads et 16 Go DDR4 ECC, il simplifie l’intégration, la maintenance et la montée en charge. Profitez d’une tranquillité durable avec une garantie NBD 5 ans.

144 To brut, 120 To utiles: enregistrez sans compromis

Avec 12 baies 3,5″ hot‑swap et 144 To bruts, ce NVR offre 120 To utilisables en RAID 5, de quoi conserver des rétentions longues sur des flux HD/4K. Le débit d’enregistrement soutenu de 700 Mbit/s garantit une captation fluide pour des dizaines de caméras. Le format rack 2U optimise l’espace, tandis que Windows Server 2022 et Hanwha Wave & SSM assurent une exploitation simple et robuste, même sur des parcs étendus en multisites.

Haute disponibilité et continuité de service intégrées

La résilience est au cœur de l’architecture: contrôleur RAID matériel battery‑backed, RAID 5 + Hot Spare par défaut, et disques système séparés en RAID 1 (2 × 240 Go SSD). L’alimentation redondante 800 W 80 Plus Platinum sécurise l’énergie, tandis que l’IPMI offre une gestion hors bande pour intervenir à distance même en cas de panne de l’OS. Idéal pour les environnements critiques exigeant zéro interruption d’enregistrement.

Intégration Windows + Hanwha Wave & SSM sans friction

Livré sous Windows Server 2022, le 2U-12BAY-SERVER-144TB-RAW Serveur NVR 12 baies 144 To Windows s’intègre naturellement aux solutions Hanwha Wave & SSM, à l’Active Directory et aux outils IT de l’entreprise. Les mises à jour et les politiques de sécurité sont centralisées, réduisant les coûts d’administration. Les 2 ports 1 GbE facilitent la séparation des trafics (caméras, client, administration) pour une exploitation claire et conforme aux bonnes pratiques réseau.

Déploiement rack 2U simple, maintenance rapide

Le châssis 2U avec 12 tiroirs hot‑swap 3,5″ accélère les remplacements et extensions sans arrêt de service. Les ports 2 × USB 3.1 et 2 × USB 2.0, ainsi que la sortie VGA intégrée, simplifient l’accès local. Le kit de montage 19" inclus réduit le temps d’installation. Grâce à l’IPMI, au RAID matériel et aux SSD système en miroir, la maintenance est prédictive et les interventions sont ciblées, sûres et rapides.

Description technique du 2U-12BAY-SERVER-144TB-RAW Serveur NVR 12 baies 144 To Windows

Conçu par Hanwha pour Wave & SSM, ce NVR 2U réunit un processeur Intel Xeon E 6 cœurs/12 threads avec 16 Go de mémoire DDR4 ECC pour une stabilité optimale en enregistrement continu. Le sous‑système de stockage s’appuie sur 12 baies 3,5″ hot‑swap offrant 144 To bruts, configurés par défaut en RAID 5 + Hot Spare pour 120 To utilisables. Un contrôleur RAID matériel battery‑backed protège le cache et prend en charge de nombreux niveaux RAID pour s’adapter à vos exigences.

Le système d’exploitation Windows Server 2022 est isolé sur 2 × 240 Go SSD en RAID 1 pour optimiser le démarrage et la résilience. La connectivité inclut 2 × 1 GbE Ethernet, 2 × USB 3.1, 2 × USB 2.0 et une sortie VGA intégrée. La gestion hors bande IPMI facilite le monitoring et le dépannage à distance. L’alimentation redondante 800 W (80 Plus Platinum) sécurise la continuité. Le débit d’enregistrement soutenu atteint 700 Mbit/s pour des installations exigeantes.

Autres informations importantes

• Marque: Hanwha – serveur d’enregistrement Wave & SSM.
• Format: Rack 2U.
• Hauteur: 89 mm.
• Largeur: 437 mm.
• Profondeur: 648 mm.
• Dimensions (HxLxP): 89 × 437 × 648 mm.
• Nombre de baies: 12 baies hot‑swap 3,5".
• Type de baies: 3,5" hot‑swap (12).
• Stockage brut: 144 To.
• Stockage utilisable (RAID5): 120 To.
• RAID par défaut: RAID 5 + Hot Spare.
• Niveaux RAID pris en charge: RAID 0, RAID 1, RAID 1+0, RAID 5, RAID 6, RAID 50, RAID 60.
• Contrôleur RAID: matériel, battery‑backed, avec prise en charge de hot spare.
• Disques système: 2 × 240 Go SSD en RAID 1 (disques système séparés).
• Mémoire: 16 Go DDR4 ECC.
• Processeur: Intel Xeon E, 6 cœurs / 12 threads.
• Interfaces réseau: 2 × 1 Gbit/s (Ethernet).
• Débit d’enregistrement (capacité): 700 Mbit/s.
• Système: Windows Server 2022.
• Alimentation: redondante 800 W (80 Plus Platinum), 100–240 V, 50–60 Hz.
• Gestion à distance: IPMI (gestion hors bande).
• Ports USB: 2 × USB 3.1, 2 × USB 2.0.
• Sortie graphique: VGA intégré.
• Température de fonctionnement: 5 °C à 35 °C.
• Température de stockage: -40 °C à +60 °C.
• Humidité de fonctionnement: 8 % à 90 % (sans condensation).
• Humidité de stockage: 5 % à 95 % (sans condensation).
• Poids: 26 kg (sans disques).
• Montage: 19" rackmount (kit de montage inclus).
• Garantie: NBD 5 ans.

FAQ

En quoi le 2U-12BAY-SERVER-144TB-RAW Serveur NVR 12 baies 144 To Windows optimise-t-il Hanwha Wave & SSM ?

Ce serveur Hanwha est dimensionné pour Wave & SSM, avec 700 Mbit/s d’enregistrement soutenu pour des parcs de caméras denses. Windows Server 2022 facilite les politiques de sécurité, l’Active Directory et la supervision. Le stockage 144 To brut, RAID matériel et l’IPMI garantissent une exploitation stable, une reprise rapide et une maintenance à distance, cruciale pour des sites critiques multi‑emplacements.

Comment est obtenu le stockage utilisable de 120 To en RAID 5 + Hot Spare ?

Sur 12 disques de données totalisant 144 To bruts, le RAID 5 distribue la parité pour tolérer la perte d’un disque. La configuration par défaut réserve un disque en Hot Spare, prêt à reprendre automatiquement en cas de défaillance. Cette combinaison équilibre capacité et sécurité, résultant en environ 120 To utiles, tout en conservant une haute disponibilité et une reconstruction plus rapide et plus sûre.

Combien de caméras puis-je supporter avec un débit de 700 Mbit/s ?

Le 2U-12BAY-SERVER-144TB-RAW Serveur NVR 12 baies 144 To Windows peut agréger jusqu’à 700 Mbit/s de flux. En pratique, cela représente par exemple 70 caméras à 10 Mbit/s, ou 140 caméras à 5 Mbit/s, selon codecs, résolutions, fréquences et GOP. Les profils H.264/H.265, la détection de mouvement et la planification d’enregistrement influencent aussi la charge. Dimensionnez toujours avec 20–30 % de marge.

Quelle continuité de service offre l’architecture matérielle ?

Elle cumule plusieurs niveaux de résilience: contrôleur RAID matériel battery‑backed, RAID 5 + Hot Spare, SSD système en RAID 1, alimentation redondante 800 W (80 Plus Platinum) et gestion IPMI. Les tiroirs 3,5" hot‑swap permettent de remplacer un disque à chaud. L’IPMI offre un accès hors bande pour redémarrer, diagnostiquer ou mettre à jour le BIOS même si l’OS est indisponible, réduisant drastiquement les temps d’arrêt.

Quels niveaux RAID sont pris en charge et comment choisir le bon ?

Le serveur supporte RAID 0, 1, 1+0, 5, 6, 50, 60. RAID 5 + Hot Spare (par défaut) équilibre capacité, performance et tolérance à une panne. RAID 6 tolère deux pannes mais réduit davantage la capacité. RAID 10 optimise l’IO et la latence pour charges exigeantes. Les RAID 50/60 conviennent aux très grands volumes. Choisissez selon le risque acceptable, le besoin d’IO et la capacité cible.

Comment fonctionne la gestion à distance IPMI sur ce NVR Hanwha ?

L’IPMI fournit un canal hors bande indépendant de Windows Server 2022. Vous pouvez surveiller capteurs (température, ventilateurs, alimentation), effectuer un KVM à distance, monter des ISO virtuels, mettre à jour le firmware et déclencher un power‑cycle. En cas d’incident système, l’accès IPMI reste disponible, permettant une remédiation rapide sans déplacement, essentielle pour maintenir l’enregistrement vidéo continu sur sites sensibles.

Windows Server 2022 est-il adapté aux politiques de sécurité d’entreprise ?

Oui. Windows Server 2022 s’intègre à Active Directory, aux GPO, à Windows Defender et au chiffrement BitLocker si requis. Il facilite la segmentation réseau via le pare-feu avancé et les services de rôles. Pour le 2U-12BAY-SERVER-144TB-RAW Serveur NVR 12 baies 144 To Windows, cela signifie une conformité simplifiée, un durcissement standardisé et une administration familière pour les équipes IT existantes.

Quelles connexions réseau et interfaces sont disponibles ?

Deux ports Ethernet 1 Gbit/s offrent la séparation des flux (caméras, clients, administration) ou l’agrégation selon votre design. Localement, vous disposez de 2 × USB 3.1 et 2 × USB 2.0 pour sauvegardes/maintenance, ainsi que d’une sortie VGA intégrée pour l’accès console. Cette polyvalence accélère l’installation, la configuration initiale et les diagnostics sans accessoires supplémentaires.

Quelles sont les conditions d’installation et d’environnement recommandées ?

Le châssis rack 2U s’installe dans une baie 19" (kit inclus). Les conditions de fonctionnement sont 5 °C à 35 °C et 8 % à 90 % d’humidité sans condensation. Pour le stockage: -40 °C à +60 °C et 5 % à 95 % d’humidité. Prévoyez une ventilation front‑to‑back dégagée, une alimentation 100–240 V, 50–60 Hz, et un onduleur pour protéger l’enregistrement et le RAID.

Que couvre la garantie NBD 5 ans de Hanwha ?

La garantie NBD 5 ans prévoit une assistance matérielle avec intervention ou remplacement matériel le jour ouvré suivant (selon conditions régionales). Couplée aux fonctions de redondance (RAID, Hot Spare, SSD système en miroir, PSU redondante), elle maximise la disponibilité. En cas de défaillance, la maintenance est rapide et coordonnée, limitant l’impact sur l’enregistrement continu et la conformité de votre vidéoprotection.

Le format 2U et les 26 kg conviennent-ils à mon rack existant ?

Oui, le 2U-12BAY-SERVER-144TB-RAW Serveur NVR 12 baies 144 To Windows mesure 89 × 437 × 648 mm pour 26 kg (sans disques). Il s’intègre dans la plupart des racks 19" standards grâce au kit de montage fourni. Assurez-vous d’avoir des rails compatibles, une profondeur utile d’au moins 650 mm, une ventilation adéquate et une capacité de charge adaptée pour un déploiement sécurisé.
