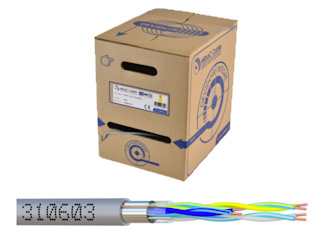

310603-R3 Câble alarme blindé SYT+/LY6ST 3 paires AWG24 300 m

Sécurisez vos installations avec le 310603-R3 Câble alarme blindé SYT+/LY6ST 3 paires AWG24 300 m

Optez pour la fiabilité à long terme avec le câble d’alarme rigide Elbac 310603-R3. Son blindage efficace et son torsadage court assurent des signaux stables, même en environnement perturbé. La bobine de 300 m en boîte dévidoir facilite la pose rapide et propre sur chantier. Conçu pour l’intérieur, il convient aux applications alarme, téléphone, ADSL et VDSL. Sa construction en cuivre monobrin AWG24 et son impédance de 100 Ω garantissent une excellente qualité de transmission et une terminaison simple.

Immunité supérieure aux interférences

Le 310603-R3 SYT+/LY6ST offre un blindage performant combiné à un torsadage court, limitant les diaphonies et les perturbations électromagnétiques à proximité des alimentations, moteurs et réseaux voisins. L’impédance contrôlée à 100 Ω stabilise l’adaptation des liaisons. Résultat : des alarmes fiables, moins de fausses détections et des communications plus nettes pour vos lignes téléphoniques, ADSL et VDSL, même dans des environnements intérieurs techniques denses et exigeants.

Pose rapide et propre en boîte dévidoir

La bobine de 300 m livrée en boîte carton dévidoir simplifie le tirage et réduit les nœuds, le gaspillage et les temps morts. Son diamètre de gaine de 5 mm facilite le passage en goulottes et conduits intérieurs. Le cuivre monobrin AWG24 se raccorde vite sur borniers et modules. La gaine PVC grise offre une manipulation aisée et une intégration discrète dans les bâtiments tertiaires et résidentiels.

Polyvalence applications alarme, téléphone, ADSL, VDSL

Avec 3 paires (6 conducteurs) en cuivre monobrin 0,48 mm (AWG24), ce câble répond aux besoins courants d’alarme intrusion et techniques, et s’adapte aux extensions téléphoniques ainsi qu’aux liaisons ADSL/VDSL en intérieur. Son impédance 100 Ω et son isolant PE maintiennent une transmission propre sur les longueurs usuelles d’immeuble. Une solution unique pour rationaliser vos stocks et gagner en cohérence de déploiement.

Conformité et robustesse pour l’intérieur

Construit avec une gaine PVC et des conducteurs isolés PE, le 310603-R3 répond à la réaction au feu Euroclasse Eca selon EN 50575, gage de conformité réglementaire pour les bâtiments. Son poids maîtrisé (31,0 kg/km) facilite la manutention. En usage intérieur, il assure une tenue fiable dans la durée, avec une coloration grise discrète et un blindage prêt à protéger vos signaux critiques au quotidien.

Description technique du 310603-R3 Câble alarme blindé SYT+/LY6ST 3 paires AWG24 300 m

Le câble Elbac 310603-R3 est un SYT+/LY6ST 3 paires (6×0,48) en cuivre monobrin AWG24, rigide, blindé et torsadé court. Chaque conducteur est isolé en polyéthylène (PE) et l’ensemble est protégé par une gaine extérieure PVC de 5 mm de diamètre, en couleur grise. Son impédance caractéristique est de 100 Ω, optimisée pour des liaisons intérieures d’alarme et de télécommunication.

Livré en boîte carton dévidoir sur une longueur de 300 m, il affiche un poids de 31,0 kg/km et répond à la réaction au feu Euroclasse Eca selon EN 50575. Conçu pour l’intérieur, il convient aux applications Alarme, Téléphone, ADSL et VDSL. La combinaison blindage + torsadage court garantit une excellente immunité au bruit et une stabilité des signaux pour des installations professionnelles fiables.

Autres informations importantes

• Marque et référence : Elbac 310603-R3
• Type de câble : SYT+/LY6ST
• Nombre de paires : 3
• Nombre total de conducteurs : 6
• Section des conducteurs : AWG24 (0,48 mm de diamètre)
• Type de conducteur : Cuivre monobrin
• Torsadage : Torsadé court
• Impédance : 100 Ω
• Isolant des conducteurs : Polyéthylène (PE)
• Gaine extérieure : PVC, diamètre 5 mm
• Couleur de la gaine : Gris
• Réaction au feu : Euroclasse Eca selon EN 50575
• Poids : 31,0 kg/km
• Longueur de la bobine : 300 m
• Conditionnement : Boîte en carton (dévidoir)
• Construction : Câble d’alarme rigide, blindé, torsadé
• Utilisation : Intérieur
• Applications : Alarme, Téléphone, ADSL, VDSL

FAQ

Qu’est-ce que le 310603-R3 Câble alarme blindé SYT+/LY6ST 3 paires AWG24 300 m ?

Il s’agit d’un câble Elbac pour installations intérieures, de type SYT+/LY6ST, comprenant 3 paires torsadées (6 conducteurs) en cuivre monobrin AWG24 (0,48 mm). Il est rigide, blindé, isolé PE avec gaine PVC de 5 mm, impédance 100 Ω, livré en boîte dévidoir de 300 m. Il convient aux applications alarme, téléphonie, ADSL et VDSL.

À quoi sert le blindage sur ce câble d’alarme SYT+/LY6ST ?

Le blindage limite les interférences électromagnétiques et la diaphonie avec les circuits voisins, améliorant la stabilité des signaux. Couplé au torsadage court des paires, il réduit les fausses alarmes, améliore la qualité de la voix et la propreté des liaisons ADSL/VDSL en intérieur. Vos transmissions restent stables même dans des environnements électriquement chargés.

Peut-on utiliser ce câble en extérieur ou en enterré ?

Non. Le 310603-R3 est spécifiquement prévu pour un usage intérieur. Sa gaine PVC de 5 mm et sa classification Euroclasse Eca selon EN 50575 ne sont pas destinées aux contraintes extérieures ou enterrées. Pour l’extérieur ou l’enterrement, choisissez un câble spécifiquement homologué pour ces environnements, avec protection UV et caractéristiques adaptées.

Ce câble est-il adapté aux systèmes d’alarme intrusion et techniques ?

Oui. Sa construction rigide en cuivre monobrin AWG24, son blindage et son torsadage court en font un excellent choix pour les bus d’alarme, capteurs et lignes de report. L’impédance 100 Ω et l’isolant PE assurent une transmission stable en intérieur. Vérifiez toujours les exigences spécifiques de votre centrale et la conformité réglementaire du site.

Quelle est la différence entre cuivre monobrin AWG24 et multibrin ?

Le cuivre monobrin AWG24 (0,48 mm) est un fil unique rigide, idéal pour les raccordements sur borniers et les installations fixes, avec une terminaison nette et durable. Le multibrin est plus souple pour les câbles mobiles. Pour des liaisons d’alarme, téléphone ou xDSL en intérieur, le monobrin AWG24 offre une excellente stabilité et une atténuation maîtrisée.

Le 310603-R3 convient-il aux liaisons ADSL et VDSL ?

Oui, il est indiqué pour ADSL et VDSL en intérieur. Les 3 paires torsadées, l’impédance de 100 Ω et le blindage assurent une transmission propre dans un bâtiment. Respectez les bonnes pratiques de pose (séparation des puissances, rayons de courbure raisonnables, jonctions soignées) pour préserver les performances de synchronisation et la marge de bruit de votre accès xDSL.

Qu’implique la classification Euroclasse Eca selon EN 50575 ?

La classe Eca décrit la réaction au feu des câbles dans les ouvrages de construction. Un câble Eca répond aux exigences minimales de sécurité en termes de propagation de flamme. Pour l’intérieur standard, le 310603-R3 est conforme à Eca. Si votre projet impose une classe supérieure (ex. Cca, B2ca), sélectionnez un câble avec la classification exigée.

Pourquoi l’impédance 100 Ω est-elle importante sur ce câble ?

L’impédance caractéristique de 100 Ω favorise l’adaptation des lignes de communication courantes et réduit les réflexions de signal. Associée au torsadage court et au blindage, elle contribue à une meilleure intégrité des données et à une réduction du bruit, bénéfique pour les alarmes, la téléphonie et les liaisons ADSL/VDSL déployées en intérieur.

Comment réussir la pose et le raccordement de ce câble ?

Utilisez la boîte dévidoir de 300 m pour un tirage fluide, évitez les tractions excessives et les courbures serrées, et séparez-le des câbles de puissance. Dénudez proprement l’isolant PE, conservez la torsade au plus près des borniers, raccordez le blindage selon les recommandations de l’équipement et respectez les règles de câblage intérieur en vigueur.

Quelles sont les dimensions et éléments clés à retenir ?

Le 310603-R3 Elbac est un SYT+/LY6ST 3 paires, 6 conducteurs en cuivre monobrin AWG24 (0,48 mm), isolant PE, gaine PVC grise diamètre 5 mm, impédance 100 Ω, blindé, torsadé court. Il pèse 31,0 kg/km et est fourni en longueur 300 m en boîte carton. Usage intérieur, applications alarme, téléphone, ADSL, VDSL, Euroclasse Eca EN 50575.
