310610-B1 Câble SYT+ téléphonique blindé 10 paires AWG24 100 m

310610-B1 Câble SYT+ téléphonique blindé 10 paires AWG24 100 m — performance, sécurité et clarté de signal

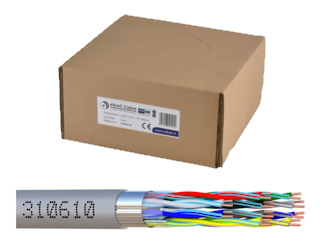

Le 310610-B1 Câble SYT+ téléphonique blindé 10 paires AWG24 100 m d’Elbac offre une transmission stable et protégée pour vos installations intérieures d’alarme, téléphone, ADSL et VDSL. Sa construction en cuivre monobrin AWG24 (0,48 mm), son torsadage serré et son blindage assurent une excellente immunité aux interférences. Sa gaine PVC grise et son isolant PE garantissent robustesse et fiabilité au quotidien. Livré en boîte en carton pratique, il simplifie le dévidage et le repérage rapide des paires.

Immunité CEM et signal net

Grâce à son blindage et à un torsadage serré, le 310610-B1 Câble SYT+ téléphonique blindé 10 paires AWG24 100 m limite efficacement les bruits et interférences. L’impédance caractéristique de 100 Ω optimise la compatibilité avec les lignes téléphoniques et xDSL. Le conducteur en cuivre monobrin AWG24 (0,48 mm) garantit une continuité électrique stable, idéale pour des communications claires et des performances constantes dans le temps.

Polyvalent : Alarme, Téléphone, ADSL, VDSL

Conçu pour l’usage intérieur, ce câble SYT+/LY6ST s’adapte aux applications d’alarme, de téléphonie et de données xDSL (ADSL/VDSL). Sa longueur de 100 m en boîte cartonnée facilite les chantiers résidentiels et tertiaires. La couleur grise s’intègre discrètement aux environnements techniques, tandis que le rappel de la couleur de la paire sur le conducteur bleu ciel accélère le repérage et limite les erreurs de raccordement.

Robustesse et conformité

La gaine en PVC et l’isolant en PE offrent une protection durable contre les contraintes mécaniques courantes. Classé Euroclasse Eca selon EN 50575, le câble répond aux exigences de réaction au feu pour les installations intérieures. Avec un diamètre extérieur de 7 mm et un poids de 84 kg/km, il combine maniabilité et résistance, assurant une pose fiable dans les goulottes et baies.

Installation rapide et propre

La boîte en carton sert de dévidoir pour dérouler les 100 m sans nœuds. Les 10 paires torsadées, repérables instantanément, réduisent le temps de câblage et de test. Le cuivre monobrin facilite le bridage sur borniers et panneaux. Résultat : une mise en service fluide, un câblage soigné et une maintenance simplifiée, même sur des chantiers multipostes.

Description technique détaillée du 310610-B1

Le 310610-B1 Câble SYT+ téléphonique blindé 10 paires AWG24 100 m d’Elbac (référence SYT+/LY6ST) est un câble d’alarme rigide et torsadé, fourni en boîte en carton. Il intègre 10 paires, soit 20 conducteurs cuivre monobrin de section AWG24 (0,48 mm de diamètre), avec isolant en polyéthylène (PE) et gaine extérieure PVC grise. Son blindage améliore la protection contre les perturbations électromagnétiques.

Avec un diamètre extérieur de 7 mm, une impédance caractéristique de 100 Ω et un poids de 84 kg/km, il est adapté aux installations intérieures pour alarmes, téléphones et liaisons ADSL/VDSL. Il est classé Euroclasse Eca selon EN 50575. Le torsadage serré assure un repérage aisé des paires et une grande immunité électromagnétique. Un rappel de la couleur de la paire figure sur le conducteur bleu ciel de chaque paire.

Autres informations importantes

• Marque et modèle : Elbac, SYT+/LY6ST 10 paires (20 x 0,48 AWG24).
• Type de câble : Téléphonique, câble d’alarme rigide, blindé, torsadé.
• Longueur et conditionnement : 100 m en boîte en carton, gaine grise.
• Conducteurs : Cuivre monobrin AWG24 (0,48 mm), isolant PE, gaine PVC.
• Dimensions et valeurs : Ø extérieur 7 mm, 84 kg/km, Zc 100 Ω.
• Norme feu : Euroclasse Eca selon EN 50575, usage intérieur.
• Applications : Alarme, Téléphone, ADSL, VDSL.
• Caractéristiques plus : Torsadage serré, repérage facilité, rappel couleur sur conducteur bleu ciel.

FAQ

Le câble 310610-B1 convient-il aux installations de téléphonie et xDSL ?

Oui. Le 310610-B1 Câble SYT+ téléphonique blindé 10 paires AWG24 100 m présente une impédance de 100 Ω et un torsadage serré, idéals pour la téléphonie traditionnelle et les liaisons ADSL/VDSL. Son blindage limite les perturbations, garantissant une meilleure stabilité du signal et une portée fiable dans les environnements intérieurs.

Quelles sont les caractéristiques des conducteurs du câble SYT+/LY6ST ?

Chaque conducteur est en cuivre monobrin AWG24 avec un diamètre de 0,48 mm. Les 10 paires totalisent 20 conducteurs (20 x 0,48). Cette section assure une continuité électrique homogène, un sertissage propre sur borniers et une très bonne tenue mécanique, tout en facilitant le repérage grâce au rappel de couleur sur le conducteur bleu ciel.

Quelle est la réaction au feu du 310610-B1 et dans quels environnements l’utiliser ?

Ce câble est classé Euroclasse Eca selon EN 50575, adapté aux installations intérieures standard. Il n’est pas destiné aux zones à exigences feu plus strictes. Sa gaine PVC et son isolant PE offrent un bon compromis entre robustesse, flexibilité de pose et conformité pour les applications d’alarme et de téléphonie en bâtiments.

En quoi le blindage et le torsadage serré améliorent-ils la qualité du signal ?

Le blindage forme une barrière contre les champs électromagnétiques environnants, tandis que le torsadage serré réduit les couplages et la diaphonie entre paires. Ensemble, ils stabilisent l’impédance à 100 Ω et préservent l’intégrité du signal, utile pour la voix, les alarmes, et les liaisons ADSL/VDSL sensibles aux interférences.

Quels sont le diamètre extérieur et le poids du câble, et que signifient-ils pour la pose ?

Le câble affiche un diamètre extérieur de 7 mm et un poids de 84 kg/km. Ces valeurs indiquent une bonne tenue mécanique tout en restant maniable pour la pose en goulottes ou gaines. Elles facilitent le calcul des capacités d’encombrement et le choix d’accessoires compatibles lors de l’installation.

Le 310610-B1 est-il fourni dans un conditionnement pratique pour le chantier ?

Oui, il est livré en boîte en carton de 100 m faisant office de dévidoir. Ce conditionnement réduit les risques de nœuds et permet un déroulage propre, particulièrement utile sur site. La gaine grise s’intègre facilement, et le repérage des paires est simplifié grâce au rappel de couleur sur le conducteur bleu ciel.

Pour quelles applications le câble est-il recommandé ?

Ce câble téléphonique blindé est recommandé pour l’alarme, la téléphonie analogique ou numérique, ainsi que pour les liaisons ADSL et VDSL. Son blindage, son impédance de 100 Ω et ses conducteurs cuivre AWG24 en font une solution polyvalente et performante pour les installations intérieures dans le résidentiel et le tertiaire.

Quelle est la nature des matériaux d’isolant et de gaine ?

L’isolant est en polyéthylène (PE), matériau réputé pour sa faible constante diélectrique et sa stabilité électrique. La gaine extérieure est en PVC, offrant une bonne protection mécanique et une pose aisée. Cette combinaison assure durabilité, sécurité et performances constantes dans les environnements intérieurs classiques.

Comment le repérage des paires est-il facilité sur ce modèle ?

Outre le torsadage serré qui distingue nettement chaque paire, Elbac ajoute un rappel de la couleur de la paire sur le conducteur bleu ciel de chacune d’elles. Ce marquage intelligent accélère le câblage, réduit les erreurs de connexion et simplifie la maintenance ou les extensions ultérieures de l’installation.

Ce câble convient-il à un usage extérieur ou uniquement intérieur ?

Le 310610-B1 Câble SYT+ téléphonique blindé 10 paires AWG24 100 m est destiné à un usage intérieur. Sa conception avec gaine PVC, sa classification Euroclasse Eca et son blindage répondent aux besoins des réseaux intérieurs d’alarme, de téléphonie et xDSL. Pour l’extérieur, optez pour des versions spécifiquement prévues à cet effet.
