310905-W5 Câble alarme téléphonique blindé 5 paires AWG20 500m

310905-W5 Câble alarme téléphonique blindé 5 paires AWG20 500m — performance stable et protection maximale pour vos liaisons critiques

Assurez la fiabilité de vos systèmes avec le 310905-W5 Câble alarme téléphonique blindé 5 paires AWG20 500m Elbac. Conçu pour les environnements exigeants, ce câble rigide en cuivre monobrin, blindé et torsadé, garantit une transmission claire en alarme, téléphone, ADSL et VDSL. Sa construction SYT+/LY9ST optimise l’immunité électromagnétique, tandis que sa gaine PVC gris durable s’adapte aux installations intérieures. Livré en bobine bois de 500 m, il facilite les déploiements rapides et ordonnés. Choisissez la sécurité, la durabilité et la compatibilité sans compromis.

Immunité CEM et signal fiable

Grâce à sa construction blindée SYT+/LY9ST et à son torsadage serré, le 310905-W5 Câble alarme téléphonique blindé 5 paires AWG20 500m réduit efficacement les interférences électromagnétiques et radio. L’impédance contrôlée de 100 ohms et les conducteurs AWG20 en cuivre monobrin 0,78 mm assurent une transmission stable, même sur de longues longueurs. Idéal pour les liaisons d’alarme et de téléphonie sensibles, il offre une continuité de service élevée et une excellente intégrité de signal dans les installations intérieures.

Repérage et installation simplifiés

Le torsadage serré permet un repérage visuel rapide des 5 paires, et chaque paire bénéficie d’un rappel de couleur sur le conducteur bleu ciel. Livré en bobine bois pratique de 500 m, ce câble rigide se déroule proprement et facilite la pose dans les chemins de câbles. La gaine PVC gris résiste aux frottements courants en milieu intérieur, aidant les installateurs à maintenir un chantier propre, organisé et conforme aux bonnes pratiques d’intégration.

Polyvalence multi-applications

Conçu pour des usages variés, ce câble téléphonique s’adapte aux applications Alarme, Téléphone, ADSL et VDSL. Son impédance de 100 ohms et sa section AWG20 offrent un excellent compromis atténuation/portée. Le 310905-W5 Câble alarme téléphonique blindé 5 paires AWG20 500m fournit une base fiable pour les centrales d’alarme, interphonie, modems et PBX, simplifiant les projets où plusieurs services cohabitent dans une même infrastructure câblée intérieure.

Conformité et durabilité

Certifié CPR Euroclasse Eca selon EN 50575, ce câble répond aux exigences de réaction au feu pour les installations intérieures. La gaine PVC gris protège l’isolant en polyéthylène (PE) et les conducteurs cuivre monobrin contre l’usure courante. Le blindage contribue à la longévité des performances en limitant les perturbations. Avec un poids de 82,0 kg/km, la bobine bois Elbac assure une manutention sécurisée et une logistique maîtrisée sur site.

Description technique du 310905-W5 Câble alarme téléphonique blindé 5 paires AWG20 500m

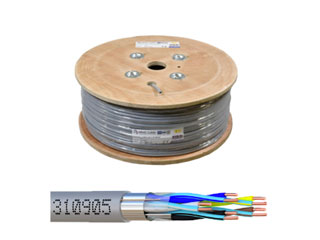

Référence: 310905-W5 Elbac, type SYT+/LY9ST 5 paires, 10×0,78 AWG20. Câble téléphonique d’alarme rigide en cuivre monobrin, blindé et torsadé, destiné à un usage intérieur. Conducteurs de diamètre 0,78 mm avec isolant en polyéthylène (PE). Gaine extérieure en PVC gris, diamètre extérieur du câble 7,8 mm. Impédance caractéristique de 100 ohms, poids de 82,0 kg/km. Livré en bobine bois de 500 m pour une pose rapide et soignée.

Le câble offre une excellente immunité électromagnétique grâce au blindage et au torsadage serré. Il est conforme à la CPR Euroclasse Eca selon EN 50575 pour la réaction au feu. Applications typiques: systèmes d’alarme, téléphonie, ADSL et VDSL. Caractéristiques supplémentaires: torsadage serré pour un repérage facile des paires et une grande immunité CEM, avec rappel de la couleur de la paire sur le conducteur bleu ciel de chaque paire. Type de câble: téléphonique; utilisation: intérieure.

Autres informations importantes

Le 310905-W5 Câble alarme téléphonique blindé 5 paires AWG20 500m Elbac est destiné aux installations intérieures nécessitant une transmission fiable et protégée. Son blindage et son torsadage limitent les diaphonies et perturbations générées par l’environnement électrique. La bobine bois facilite le transport, le stockage et le déroulage sur chantier. Respectez les bonnes pratiques d’installation (rayon de courbure, traction, cheminement) et la réglementation locale. Utilisez des connectiques compatibles AWG20 pour préserver l’intégrité électrique de l’ensemble.

FAQ

Qu’est-ce que le 310905-W5 Câble alarme téléphonique blindé 5 paires AWG20 500m ?

Il s’agit d’un câble téléphonique d’alarme Elbac de type SYT+/LY9ST, comprenant 5 paires (10 conducteurs) en cuivre monobrin AWG20, diamètre 0,78 mm, blindé et torsadé. Conçu pour l’intérieur, il est livré en bobine bois de 500 m, avec gaine PVC gris, isolant PE, impédance 100 ohms et conformité CPR Euroclasse Eca selon EN 50575.

Pour quelles applications ce câble est-il adapté ?

Le 310905-W5 Câble alarme téléphonique blindé 5 paires AWG20 500m convient aux liaisons d’alarme, à la téléphonie et aux accès xDSL (ADSL, VDSL) en environnement intérieur. Son impédance de 100 ohms, son blindage et son torsadage serré assurent une bonne stabilité du signal face aux perturbations, ce qui le rend pertinent pour les centrales, interphonies, PBX et modems.

Quelles sont ses caractéristiques de construction principales ?

Ce câble comporte 5 paires torsadées, 10×0,78 mm en cuivre monobrin AWG20, isolées en polyéthylène (PE), protégées par une gaine PVC gris et un blindage. Le diamètre extérieur du câble est de 7,8 mm, pour un poids d’environ 82,0 kg/km. Il est fourni en bobine bois de 500 m pour simplifier la logistique et le déroulage sur site.

Quelle est la performance face aux interférences électromagnétiques ?

Le blindage associé au torsadage serré améliore fortement l’immunité CEM. Le 310905-W5 Câble alarme téléphonique blindé 5 paires AWG20 500m limite les perturbations et la diaphonie, garantissant une transmission plus stable en environnements électriquement bruyants. L’impédance de 100 ohms contribue à la cohérence des liaisons télécom et alarme, réduisant les risques de dégradation du signal.

Ce câble est-il conforme aux exigences de sécurité incendie ?

Oui. Il répond à la CPR Euroclasse Eca selon EN 50575 pour la réaction au feu. Cette conformité facilite l’intégration du 310905-W5 Câble alarme téléphonique blindé 5 paires AWG20 500m dans des bâtiments soumis à des exigences réglementaires, tout en respectant les conditions d’usage indiquées par le fabricant pour les installations intérieures.

Peut-on l’utiliser en extérieur ou en milieux humides ?

Ce modèle est spécifiquement prévu pour une utilisation intérieure. Sa gaine PVC gris et sa construction ne sont pas conçues pour l’exposition prolongée aux UV, à l’humidité ou aux contraintes climatiques extérieures. Pour les usages hors bâtiment ou en zones humides, privilégiez un câble spécifiquement certifié pour ces environnements selon les recommandations du fabricant.

Comment faciliter le repérage et le câblage des paires ?

Le câble bénéficie d’un torsadage serré pour un repérage facile et d’un rappel de la couleur de la paire sur le conducteur bleu ciel de chaque paire. Cela accélère l’identification lors du raccordement et limite les erreurs. En complément, conservez un schéma de câblage et utilisez des borniers compatibles AWG20 pour sécuriser les connexions.

Quelles sont ses dimensions et paramètres électriques clés ?

Le 310905-W5 Câble alarme téléphonique blindé 5 paires AWG20 500m affiche un diamètre extérieur de 7,8 mm, des conducteurs cuivre monobrin de 0,78 mm (AWG20), une impédance caractéristique de 100 ohms et un poids de 82,0 kg/km. Ces paramètres assurent une compatibilité avec les équipements téléphoniques et d’alarme courants, tout en facilitant la pose dans des chemins de câbles standard.

Quel est le type exact de câble et sa référence fabricant ?

Il s’agit d’un câble téléphonique d’alarme de type SYT+/LY9ST 5 paires, marque Elbac, référence 310905-W5. Sa construction comprend 10 conducteurs 0,78 mm en cuivre monobrin (AWG20), blindés et torsadés, avec isolant PE et gaine PVC gris. Il est fourni en bobine bois de 500 m pour les installations intérieures professionnelles et exigeantes.

Quels conseils d’installation recommandez-vous ?

Stockez la bobine bois à l’abri de l’humidité, déroulez sans torsion et respectez les bonnes pratiques de pose (rayon de courbure, traction maîtrisée, fixation adaptée). Séparez le cheminement des câbles de puissance quand c’est possible. Utilisez des connecteurs compatibles avec l’AWG20. Respectez la CPR Euroclasse Eca et la réglementation locale pour les installations intérieures.
