A1388 Contrôleur détection chaleur linéaire EN54-22 + EOL

Sécurisez jusqu’à 500 m par zone avec des alertes précoces et certifiées EN54-22

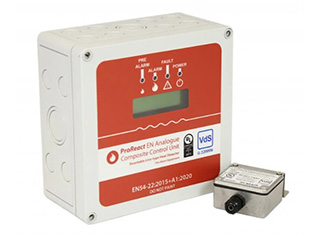

Le A1388 Contrôleur détection chaleur linéaire EN54-22 + EOL associe le Thermocable ProReact EN Analogue Composite Control (PACC) et l’unité ProReact EN Analogue End-of-line (EOL) pour une surveillance fiable des câbles LHD analogiques. Bénéficiez d’une couverture jusqu’à 500 mètres par zone, de sorties défaut, pré-alarme et alarme, et d’une intégration simple aux panneaux conventionnels ou analogiques adressables. Certifié EN54-22, VdS et UL, classé IP65 et IK08, il garantit une protection robuste, réarmable et précise pour les environnements exigeants, tout en simplifiant l’installation en 24 VDC et le montage en surface.

Couverture étendue et approuvée jusqu’à 500 m

Le A1388 contrôle une zone de câble LHD analogue jusqu’à 500 mètres, approuvée selon EN54-22:2015 pour les classes A1I, A2I et BI. La longueur minimale de zone est de 30 m pour la classe BI et de 50 m pour A1I/A2I, garantissant précision et stabilité. Cette flexibilité permet d’optimiser la détection dans de longs tunnels, convoyeurs, parkings ou entrepôts, tout en réduisant le nombre d’unités nécessaires. Vous gagnez en efficacité, en coûts d’installation et en cohérence opérationnelle.

Conformité internationale et fiabilité éprouvée

Entièrement homologué EN54-22, VdS et UL, le A1388 garantit une détection de chaleur linéaire réarmable conforme aux normes les plus strictes. Son indice IP65 protège contre la poussière et les jets d’eau, tandis que l’IK08 assure une bonne résistance mécanique. Les sorties distinctes défaut, pré-alarme et alarme fournissent des signaux clairs, facilitant la maintenance et la levée de doute. Vous protégez vos installations avec une technologie fiable, stable et reconnue mondialement par les autorités et assureurs.

Intégration simple aux systèmes incendie

Grâce à ses sorties dédiées et à son principe de fonctionnement conventionnel, le A1388 s’interface facilement avec un panneau d’incendie conventionnel ou un système analogique adressable. Les signaux de défaut, pré-alarme et alarme se mappent aisément aux entrées existantes, accélérant la mise en service. Vous bénéficiez d’une compatibilité maximale sans refonte de votre architecture. Cette interopérabilité garantit une modernisation progressive et sécurisée de vos installations incendie, tout en limitant les interruptions d’activité.

Installation robuste et maintenance optimisée

Le boîtier en polycarbonate, de couleur grise, est prévu pour un montage en surface et une alimentation 24 VDC, simplifiant le câblage et la maintenance. L’unité EOL supervise l’extrémité du câble pour garantir l’intégrité du circuit. La détection analogique réarmable réduit les interventions après alarme et limite les faux déclenchements. Avec IP65 et IK08, le A1388 s’adapte aux environnements exigeants, offrant durabilité et sérénité opérationnelle pour les équipes de maintenance et d’exploitation.

Description technique du A1388 Contrôleur détection chaleur linéaire EN54-22 + EOL

Le A1388 regroupe le Thermocable ProReact EN Analogue Composite Control (PACC) et l’unité ProReact EN Analogue End-of-line (EOL) afin de surveiller une zone de câble de détection thermique linéaire (LHD) analogique. Le contrôleur fournit des sorties distinctes de défaut, de pré-alarme et d’alarme, permettant une supervision précise des élévations de température et de l’intégrité du câble. Conçu pour une alimentation 24 VDC et un montage en surface, il offre une mise en œuvre rapide et sécurisée.

La technologie est homologuée EN54-22, VdS et UL. Elle est approuvée jusqu’à 500 m par zone pour les classes A1I, A2I et BI selon EN54-22:2015. Les longueurs minimales de zone sont de 30 m (BI) et 50 m (A1I/A2I). Le boîtier IP65 et IK08 en polycarbonate garantit robustesse et protection environnementale. Le PACC + EOL s’interface avec des panneaux d’incendie conventionnels ou des systèmes analogiques adressables, pour une intégration souple et pérenne.

Autres informations importantes

• Produit: A1388 Contrôleur détection chaleur linéaire EN54-22 + EOL (ProReact EN Analogue PACC + ProReact EN Analogue EOL).
• Type: Détecteur. Principe de fonctionnement: Conventionnel. Technologie de détection: Thermique linéaire réinitialisable (LHD analogique réarmable).
• Certificat: EN54-22, VdS, UL. Approbation jusqu’à 500 m par zone pour classes A1I, A2I, BI (EN54-22:2015).
• Longueur minimale de zone: 30 m (classe BI) ; 50 m (classes A1I/A2I).
• Sorties: Défaut, Pré-alarme, Alarme. Interface: Panneau d’incendie conventionnel ou analogique adressable.
• Indice de protection: IP65. Résistance mécanique: IK08.
• Montage en surface: Oui. Alimentation: 24 VDC.
• Couleur: Gris. Matériau: Polycarbonate.
• Dimensions: Largeur 182 mm, Hauteur 180 mm, Profondeur 90 mm.
• Poids: 860 g.

Qu’est-ce que le A1388 Contrôleur détection chaleur linéaire EN54-22 + EOL et à quoi sert-il ?

Le A1388 combine le ProReact EN Analogue Composite Control (PACC) et l’unité ProReact EN Analogue End-of-line (EOL) pour surveiller un câble LHD analogique jusqu’à 500 m par zone. Il détecte les hausses de température, signale défaut, pré-alarme et alarme, et s’interface aisément à un panneau d’incendie conventionnel ou analogique adressable. Idéal pour tunnels, convoyeurs, parkings, entrepôts et zones longues.

Quelles certifications et normes couvre cet équipement de détection linéaire ?

Le A1388 est homologué EN54-22, VdS et UL. La technologie de détection de chaleur linéaire réarmable est approuvée jusqu’à 500 m par zone pour les classes A1I, A2I et BI conformément à EN54-22:2015. Cette conformité internationale facilite l’acceptation par les autorités, assureurs et auditeurs sécurité, tout en garantissant des performances stables, reproductibles et traçables sur des installations critiques.

Quelle longueur de câble et quelles classes de température sont supportées ?

Par zone, le système prend en charge jusqu’à 500 mètres de câble LHD analogique. Les classes de détection couvertes sont A1I, A2I et BI selon EN54-22:2015. Les longueurs minimales de zone sont de 30 mètres pour la classe BI et de 50 mètres pour les classes A1I/A2I. Ces contraintes garantissent une précision de mesure, une stabilité des seuils d’alarme et une conformité aux exigences normatives.

Comment s’intègre-t-il à un système incendie existant ?

Le A1388 propose des sorties dédiées pour le défaut, la pré-alarme et l’alarme. Il s’interface directement à un panneau d’incendie conventionnel via des entrées filaires ou à un système analogique adressable via des modules d’entrée. Cette approche simplifie la migration ou l’extension d’installations existantes, sans modifications lourdes, et permet un paramétrage clair des états pour une supervision fiable et rapide.

L’équipement est-il adapté aux environnements exigeants ?

Oui. Le boîtier du A1388 est classé IP65, offrant une excellente protection contre la poussière et les jets d’eau. La résistance mécanique IK08 ajoute une robustesse appréciable pour des sites industriels. Le matériau en polycarbonate et le montage en surface facilitent l’installation tout en résistant aux contraintes d’exploitation. Cette combinaison assure durabilité, fiabilité et continuité de service dans des conditions difficiles.

Comment se déroule l’installation et quelle alimentation est requise ?

L’installation se fait en montage en surface, ce qui réduit les travaux. Le contrôleur s’alimente en 24 VDC, standard dans les systèmes incendie. L’unité EOL se place à l’extrémité du câble LHD pour superviser l’intégrité du circuit. Un câblage soigné, le respect des longueurs minimales et la configuration des sorties défaut/pré-alarme/alarme assurent une mise en service rapide et fiable.

Quelles sont les dimensions, le poids et les matériaux de l’unité ?

Le A1388 présente un boîtier en polycarbonate de couleur grise, robuste et léger. Ses dimensions sont de 182 mm de largeur, 180 mm de hauteur et 90 mm de profondeur, pour un poids d’environ 860 g. Cette compacité facilite l’intégration sur site, sur rail ou paroi, tout en laissant l’espace nécessaire au routage des câbles d’alimentation et des liaisons de signal.

La détection est-elle réarmable et comment gérer les réinitialisations ?

Oui. La technologie de détection thermique linéaire est analogique et réarmable. Après une pré-alarme ou une alarme, une fois les conditions de température redevenues normales et la cause traitée, la réinitialisation peut être effectuée depuis le panneau ou selon la procédure de site. Cela réduit les remplacements de câble et limite les coûts de maintenance post-incident.

Quelles bonnes pratiques pour l’exploitation et la maintenance du système ?

Respectez les longueurs minimales par classe (30 m BI, 50 m A1I/A2I), vérifiez régulièrement l’intégrité du câble LHD et l’unité EOL, testez les sorties défaut/pré-alarme/alarme, tenez compte des conditions ambiantes (poussières, humidité) et conservez la documentation d’installation. Un plan de maintenance préventive et des essais périodiques garantissent la performance et la conformité durable du A1388.

Dans quels secteurs le A1388 apporte-t-il le plus de valeur ?

Le A1388 excelle dans les environnements allongés ou difficiles d’accès: tunnels, parkings, convoyeurs, câbleries, entrepôts logistiques, centrales, industries lourdes ou agroalimentaires. Sa couverture jusqu’à 500 m par zone, ses sorties distinctes et sa robustesse IP65/IK08 en font une solution idéale pour détecter précocement une élévation de température et prévenir les départs de feu avec une grande fiabilité.

Pourquoi choisir le A1388 plutôt qu’un détecteur ponctuel classique ?

La détection linéaire LHD couvre de longues distances uniformément, là où des détecteurs ponctuels seraient nombreux, coûteux et moins homogènes. Le A1388 fournit une supervision continue, des états clairs (défaut, pré-alarme, alarme), une intégration simple aux panneaux existants et une technologie réarmable. Vous gagnez en couverture, en rapidité de détection et en efficacité d’installation et de maintenance.
