AC-225-BE Contrôleur d’accès 2 portes RS485 AxtraxNG

AC-225-BE Contrôleur d’accès 2 portes RS485 AxtraxNG : sécurisez, étendez, maîtrisez

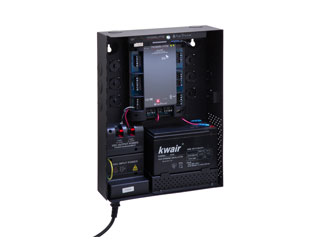

Le Rosslare AC-225-BE est un contrôleur d’accès 2 portes RS485 conçu pour les installations professionnelles cherchant fiabilité, évolutivité et simplicité. Compatible à partir d’AxtraxNG 27.5.7.8, il gère 30 000 utilisateurs et enregistre 20 000 événements hors-ligne (FIFO) pour garantir la continuité en cas de réseau indisponible. Son alimentation intégrée, son chargeur de batterie et sa détection sabotage renforcent la résilience. Extensible jusqu’à 4 lecteurs et 4 portes via modules, l’AC-225-BE offre des communications RS-232/RS-485 et, selon la variante, TCP/IP. Idéal pour sécuriser bureaux, sites industriels et établissements multi-accès.

Évolutivité sans contrainte

L’AC-225-BE démarre avec 2 ports lecteurs et 1 à 2 portes, puis s’étend jusqu’à 4 lecteurs et 4 portes à l’aide du module MD‑D02. Les E/S grandissent au rythme du site via MD‑D02 et MD‑IO84. Cette architecture modulaire protège votre investissement, facilite les déploiements progressifs et évite les remplacements coûteux. Ajoutez des entrées supervisées et des relais supplémentaires pour intégrer alarmes, capteurs et dispositifs de verrouillage sans perturber l’infrastructure existante.

Continuité de service et résilience

Grâce à son alimentation 12 V DC 2 A intégrée (version BE) et à son chargeur 12 V DC pour batterie plomb (≈ 300 mA), l’AC-225-BE assure une autonomie typique d’environ 3 heures avec une batterie jusqu’à 7 Ah. La mémoire hors‑ligne de 20 000 événements et l’horloge temps réel (maintien ≈ 2 semaines) garantissent la traçabilité. Détection coupure câble lecteurs, interrupteur anti‑ouverture du boîtier et sortie tamper protègent contre les sabotages et interventions non autorisées.

Contrôle centralisé et communications fiables

Connectez-vous en RS‑232 ou RS‑485 (bornier + Molex) avec débits 9600, 19200, 57600 ou 115200 bps. Les variantes IP offrent le TCP/IP pour une gestion réseau étendue sous AxtraxNG (compatible à partir de 27.5.7.8). Les 11 LED de statut, l’avertisseur sonore intégré (sonnerie, carillon, sirène) et la sortie boîtier tamper simplifient le diagnostic. Le tampon d’événements et les règles locales assurent un fonctionnement autonome en cas de coupure réseau.

Intégration simple et puissante

Quatre entrées supervisées haute impédance (max 5 V DC) et quatre relais 5 A configurables N.O./N.C. facilitent l’intégration de portes, gâches, ventouses et capteurs. L’alimentation lecteurs 12 V DC (~300 mA, selon configuration) réduit le câblage externe. Température de 0 °C à 49 °C et humidité 0–85 % non condensant assurent la fiabilité. Les dimensions 264 × 334 × 84.5 mm et la masse 3.8 kg s’adaptent aisément aux armoires techniques existantes.

Description technique de l’AC-225-BE Contrôleur d’accès 2 portes RS485 AxtraxNG

Le Rosslare AC-225-BE est un contrôleur de porte RS485 compatible à partir d’AxtraxNG 27.5.7.8. Il prend en charge 2 ports lecteurs (extensibles à 4 avec MD‑D02) et contrôle 1 ou 2 portes (jusqu’à 4 avec MD‑D02). Sa base de données gère 30 000 utilisateurs, et un journal hors‑ligne de 20 000 événements en FIFO assure la traçabilité même sans serveur. Quatre entrées supervisées haute impédance (max 5 V DC) et quatre relais 5 A N.O./N.C. pilotent capteurs et verrous.

L’alimentation nominale est de 12 V DC, 2 A, avec alimentation intégrée dans l’armoire pour la version BE. Entrée transformateur 16–16.5 V AC (classe 2, 40–50 VA) pour l’alimentation interne. Chargeur intégré 12 V DC pour batterie plomb, courant de charge ≈ 300 mA, avec emplacement batterie jusqu’à 7 Ah (autonomie ≈ 3 h selon charge). Communications RS‑232, RS‑485, et TCP/IP disponible sur variantes IP. 11 LED de statut, avertisseur sonore, horloge temps réel (maintien ≈ 2 semaines), détection sabotage câble et tamper boîtier complètent l’ensemble.

Autres informations importantes

• Produit: Rosslare AC-225-BE RS485 contrôleur de porte. Compatible à partir de AxtraxNG 27.5.7.8.
• Nombre de lecteurs pris en charge: 2 ports lecteurs (extensible à 4 avec module MD‑D02).
• Nombre de portes contrôlables par panneau: 1 ou 2 (jusqu’à 4 avec MD‑D02).
• Capacité utilisateurs: 30 000 utilisateurs.
• Journal d’événements hors‑ligne: 20 000 événements (FIFO).
• Entrées générales: 4 entrées supervisées haute impédance (extensible à 8 ou 12 avec MD‑D02 / MD‑IO84), tension maximale 5 V DC.
• Sorties relais: 4 relais (contact sec), 5 A, configurables N.O./N.C. (extensible à 8 avec module d’expansion).
• Sortie alimentation pour lecteurs: 12 V DC, courant max ≈ 300 mA (par sortie / selon configuration).
• Alimentation nominale: 12 V DC, 2 A (alimentation intégrée dans l’armoire pour la version BE).
• Entrée transformateur: 16–16.5 V AC, 2.5–3 A (transformateur classe 2, 40–50 VA) pour l’alimentation interne.
• Chargeur batterie: Chargeur intégré 12 V DC pour batterie plomb, courant de charge ≈ 300 mA.
• Batterie de secours: Emplacement pour batterie plomb 12 V, jusqu’à 7 Ah ; autonomie approximative 3 heures (dépendant de la charge).
• Communications: RS‑232 (borne), RS‑485 (Molex + borne), TCP/IP disponible sur variantes IP ; vitesses 9600 / 19200 / 57600 / 115200 bps.
• Indicateurs et alertes: 11 LED de statut ; avertisseur sonore intégré (sonnerie, carillon, sirène) ; sortie tamper boîtier.
• Détection sabotage: Détection coupure câble lecteurs et interrupteur anti‑ouverture du boîtier (tamper).
• Horloge temps réel: Horloge temps réel avec maintien de l’heure jusqu’à ≈ 2 semaines sans alimentation.
• Température de fonctionnement: 0 °C à 49 °C.
• Humidité de fonctionnement: 0 % à 85 % (non condensant).
• Dimensions (H × L × P): 264 × 334 × 84.5 mm.
• Masse: 3.8 kg.
• Remarques d’extension: Extensible en E/S et lecteurs via modules MD‑D02, MD‑IO84 ; sorties pour dispositifs de verrouillage peuvent nécessiter alimentation externe selon puissance du verrou.

FAQ – AC-225-BE Contrôleur d’accès 2 portes RS485 AxtraxNG

Qu’est-ce que l’AC-225-BE et à qui s’adresse-t-il ?

L’AC-225-BE est un contrôleur d’accès Rosslare pour 1 à 2 portes, extensible jusqu’à 4 portes via module MD‑D02. Il s’adresse aux PME, sites multi-bâtiments et environnements industriels nécessitant une solution robuste, évolutive et compatible avec AxtraxNG. Sa grande capacité d’utilisateurs, ses communications RS‑232/RS‑485 et ses fonctions de résilience conviennent aux installations critiques recherchant continuité et scalabilité.

Quelle version d’AxtraxNG est requise pour la compatibilité ?

L’AC-225-BE est compatible à partir d’AxtraxNG 27.5.7.8. Cette version et les suivantes assurent la gestion centralisée, la configuration des portes et lecteurs, la synchronisation des utilisateurs et l’exploitation du journal d’événements. Vérifiez toujours que votre serveur et vos postes client exécutent une version au moins égale, et effectuez des sauvegardes avant mise à jour.

Combien de portes et lecteurs puis-je gérer avec ce contrôleur ?

En standard, l’AC-225-BE gère 1 à 2 portes avec 2 ports lecteurs. En ajoutant le module MD‑D02, vous étendez jusqu’à 4 lecteurs et 4 portes, tout en augmentant les entrées/sorties disponibles. Cette flexibilité permet de démarrer petit et de grandir sans remplacer le matériel, réduisant coûts et interruptions de service.

Que se passe-t-il en cas de coupure réseau ou serveur ?

Le contrôleur poursuit le service grâce à sa mémoire hors‑ligne de 20 000 événements (FIFO) et son horloge temps réel maintenant l’heure environ 2 semaines sans alimentation. Les règles locales autorisent/empêchent l’accès même sans supervision. Vous récupérez les événements dès le rétablissement de la communication avec AxtraxNG, préservant l’audit et la conformité.

Comment l’AC-225-BE est-il alimenté et protégé contre les pannes ?

La version BE intègre une alimentation 12 V DC 2 A et un chargeur 12 V DC (≈ 300 mA) pour batterie plomb. Vous pouvez installer une batterie jusqu’à 7 Ah pour environ 3 heures d’autonomie (selon charge). Détection coupure câble lecteurs, tamper boîtier et alertes sonores/LED renforcent la sécurité électrique et contre le sabotage.

Quelles sont les options de communication disponibles ?

Le contrôleur propose RS‑232 (bornes), RS‑485 (Molex + bornes) avec débits 9600/19200/57600/115200 bps. Les variantes IP offrent en plus le TCP/IP pour une intégration réseau. Vous pouvez ainsi choisir le bus adapté à la topologie du site et aux distances, tout en conservant une gestion centralisée via AxtraxNG.

Comment étendre les entrées/sorties et les fonctionnalités ?

Ajoutez le module MD‑D02 pour passer à 4 lecteurs et davantage d’E/S. Le module MD‑IO84 permet d’augmenter le nombre d’entrées supervisées et de sorties relais pour capteurs, alarmes ou automatismes. Notez que certains verrous puissants peuvent nécessiter une alimentation externe dédiée, conformément aux remarques d’extension du fabricant.

Quelles sont les caractéristiques des relais et des entrées ?

Quatre entrées supervisées haute impédance (max 5 V DC) captent les états de capteurs et contacts. Quatre relais 5 A à contacts secs configurables N.O./N.C. pilotent les dispositifs de verrouillage et signalisations. L’alimentation lecteurs 12 V DC (~300 mA, selon configuration) simplifie le câblage. L’extension peut porter les relais à 8 via module approprié.

Quelles sont les conditions environnementales et dimensions du boîtier ?

Le contrôleur fonctionne de 0 °C à 49 °C, avec humidité de 0 % à 85 % non condensant. Ses dimensions sont 264 × 334 × 84.5 mm pour une masse de 3.8 kg, ce qui facilite l’intégration en baie ou armoire technique. Les 11 LED et l’avertisseur interne simplifient le diagnostic sur site.

Le modèle prend-il en charge le TCP/IP et comment choisir la variante ?

Les communications natives incluent RS‑232 et RS‑485. Le TCP/IP est disponible sur des variantes IP de l’AC‑225. Si vous avez besoin d’une supervision sur réseau Ethernet, optez pour la version IP correspondante. Sinon, le RS‑485 multi‑gouttes suffit pour de longues distances avec AxtraxNG compatible à partir de 27.5.7.8.
