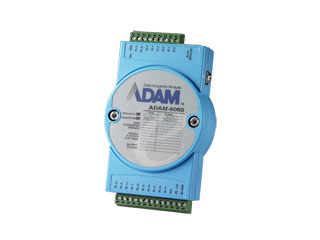

Adam-6060-D module E/S Ethernet 6 DI + 6 relais Modbus TCP

Adam-6060-D module E/S Ethernet 6 DI + 6 relais Modbus TCP : gagnez en contrôle, fiabilité et simplicité

Boostez votre automatisation avec l’Adam-6060-D module E/S Ethernet 6 DI + 6 relais Modbus TCP. Ce module compact propose 6 entrées numériques isolées et 6 sorties relais Form A, une connectivité Ethernet 10/100Base‑T(X) et une compatibilité étendue (Modbus/TCP, MQTT TLS, RESTful API, SNMP). Grâce à son serveur web intégré, son P2P, sa logique GCL et son isolation galvanique 2 000 VDC, il s’intègre vite et résiste aux environnements sévères. Alimentez-le en 10–30 VDC, exploitez son compteur 32 bits 3 kHz et sécurisez vos process avec watchdog système et communication.

Connectivité ouverte et IT/OT prête

L’Adam-6060-D s’intègre sans friction dans la plupart des architectures grâce à Ethernet 10/100Base‑T(X) et un large éventail de protocoles: Modbus/TCP, TCP/IP, UDP, HTTP, DHCP, MQTT (TLS), SNMP, RESTful API et commandes ASCII. Le serveur web intégré facilite la configuration distante. Cette ouverture simplifie la supervision SCADA/MES, la télémaintenance et l’IoT industriel, tout en garantissant la sécurité des échanges via MQTT (TLS). Le connecteur RJ45 assure une mise en réseau rapide et fiable, même dans des infrastructures mixtes IT/OT.

Acquisition précise: 6 DI isolées avec compteur 32 bits

Les 6 entrées numériques isolées offrent une grande flexibilité: logique sèche (niveau 0 relié à GND, niveau 1 ouvert) ou humide (0–3 VDC niveau 0, 10–30 VDC niveau 1). Le module gère un compteur 32 bits avec bit d’overflow et une fréquence jusqu’à 3 kHz, l’inversion d’état DI, ainsi que la conservation/effacement du compteur à l’arrêt. L’isolation galvanique de 2 000 VDC protège vos équipements et améliore la fiabilité des mesures dans des environnements bruyants électriquement.

Puissance de commutation maîtrisée: 6 relais Form A

Commandez vos actionneurs via 6 sorties relais Form A (contact NO). Les relais supportent 1 A @ 30 VDC et 0,5 A @ 120 VAC (charge résistive), une tension de claquage de 500 VAC (50/60 Hz), un temps ON de 7 ms, OFF de 3 ms (10 ms total) et une résistance d’isolement ≥ 1 GΩ à 500 VDC. La fréquence maximale de commutation atteint 20 opérations/minute à charge nominale. Le support de sortie impulsionnelle (pulse output) élargit vos scénarios de commande.

Déploiement industriel robuste et rapide

Conçu pour durer: boîtier ABS+PC, montage Rail DIN 35, empilable et fixation murale possible. Large plage d’alimentation 10–30 VDC, consommation réduite (2 W @ 24 VDC) et protection contre l’inversion de polarité. Watchdog système 1,6 s et watchdog communication programmable pour une haute disponibilité. Fonctionnement garanti de -40 à 70 °C, stockage -40 à 80 °C, humidité 20–95 % HR sans condensation. Les fonctions P2P et GCL réduisent le besoin d’automates pour des logiques locales.

Description technique de l’Adam-6060-D

L’Adam-6060-D module E/S Ethernet 6 DI + 6 relais Modbus TCP combine 6 entrées numériques isolées et 6 sorties relais Form A dans un format compact (70 x 120 x 30 mm). Il prend en charge Modbus/TCP, TCP/IP, UDP, HTTP, DHCP, MQTT (TLS), SNMP, RESTful API et ASCII, avec un serveur web intégré pour la configuration et la supervision. Les connecteurs incluent 1 RJ45 LAN, un bornier enfichable 13 broches pour E/S, et un bornier enfichable 9 broches pour alimentation/E/S.

Les DI acceptent logique sèche ou humide, comptage 32 bits + overflow à 3 kHz, inversion d’état et gestion de la valeur à l’arrêt. Les 6 relais NO commutent 1 A @ 30 VDC ou 0,5 A @ 120 VAC, avec 500 VAC de claquage, 10 ms total de commutation et ≥ 1 GΩ d’isolement. L’alimentation 10–30 VDC, la consommation 2 W @ 24 VDC, l’isolation 2 000 VDC, la protection d’inversion de polarité, le watchdog système 1,6 s et watchdog communication programmable assurent une fiabilité industrielle.

Autres informations importantes

• Fonction: Module E/S numérique Ethernet (Modbus/TCP) — 6 entrées digitales isolées et 6 sorties relais (Form A)
• Interface réseau: Ethernet 10/100Base-T(X)
• Protocoles réseau: Modbus/TCP, TCP/IP, UDP, HTTP, DHCP, MQTT (TLS), SNMP, RESTful API, ASCII
• Connecteurs: 1 x RJ45 (LAN) ; 1 x bornier enfichable 13 broches (E/S) ; 1 x bornier enfichable 9 broches (alimentation/E/S)
• Tension d’alimentation: 10 ~ 30 VDC
• Consommation électrique: 2 W @ 24 VDC
• Entrées numériques isolées – nombre: 6
• Entrées numériques – niveaux logiques (sec/à sec): Entrée sèche : niveau 0 = relié à GND, niveau 1 = ouvert
• Entrées numériques – niveaux logiques (humide): Entrée humide : niveau 0 = 0 ~ 3 VDC, niveau 1 = 10 ~ 30 VDC
• Entrées numériques – compteur/fréquence: Supporte compteur 32 bits + 1 bit overflow ; fréquence max 3 kHz
• Entrées numériques – fonctions supplémentaires: Supporte inversion d’état DI ; conservation/effacement de la valeur du compteur à l’arrêt
• Sorties relais – nombre: 6
• Type de relais: Form A (contact normalement ouvert)
• Courant et tension de contact (résistif): 1 A @ 30 VDC ; 0,5 A @ 120 VAC
• Tension de claquage relais: 500 VAC (50/60 Hz)
• Temps de commutation relais: Temps ON 7 ms ; Temps OFF 3 ms ; Temps total 10 ms
• Résistance d’isolement des relais: ≥ 1 GΩ à 500 VDC
• Fréquence maximale de commutation: 20 opérations/minute (à charge nominale)
• Isolation galvanique: 2 000 VDC entre parties isolées
• Protections: Protection contre inversion de polarité d’alimentation
• Watchdog: Watchdog système 1,6 s ; watchdog communication programmable
• Dimensions (L x H x P): 70 x 120 x 30 mm
• Boîtier: ABS + PC
• Montage: Rail DIN 35 ; empilable ; fixation murale possible
• Température de fonctionnement: -40 ~ 70 °C
• Température de stockage: -40 ~ 80 °C
• Humidité de fonctionnement: 20 ~ 95 % HR (sans condensation)
• Fonctions additionnelles: Support Peer-to-Peer (P2P) ; Graphic Condition Logic (GCL) ; publication MQTT ; SNMP ; serveur web intégré ; prise en charge RESTful API et commandes ASCII
• Autres caractéristiques: Support de sortie impulsionnelle (pulse output)
• Références associées: Adam-6060-D module E/S Ethernet 6 DI + 6 relais Modbus TCP
• Alias/variante: Adam-6060-BE 6ch digital input et 6ch sortie relais
• Alias/variante (répétition donnée constructeur): Adam-6060-BE 6ch digital input et 6ch sortie relais

FAQ sur l’Adam-6060-D module E/S Ethernet 6 DI + 6 relais Modbus TCP

Qu’est-ce que l’Adam-6060-D et pour quels usages est-il conçu ?

L’Adam-6060-D est un module d’E/S numérique Ethernet combinant 6 entrées digitales isolées et 6 relais Form A, accessible via Modbus/TCP et d’autres protocoles. Il est idéal pour la télésurveillance, la télécommande d’actionneurs, l’intégration SCADA/IIoT, la modernisation d’installations et la mise en place de logiques locales grâce à P2P et GCL, même sans automate dédié.

Quels protocoles réseau et interfaces sont pris en charge ?

Il se connecte en Ethernet 10/100Base‑T(X) via RJ45 et prend en charge Modbus/TCP, TCP/IP, UDP, HTTP, DHCP, MQTT (TLS), SNMP, RESTful API et ASCII. Le serveur web intégré facilite la configuration. Cette diversité permet une intégration aisée avec des systèmes SCADA, des passerelles IIoT, des dashboards web ou des scripts applicatifs côté IT/OT.

Comment câbler les entrées numériques et quels niveaux logiques sont acceptés ?

Les 6 DI isolées acceptent la logique sèche (niveau 0 = relié à GND, niveau 1 = ouvert) et la logique humide (niveau 0 de 0 à 3 VDC, niveau 1 de 10 à 30 VDC). Vous bénéficiez du comptage 32 bits + overflow, jusqu’à 3 kHz, de l’inversion d’état DI et de la conservation/effacement du compteur à l’arrêt pour s’adapter à chaque application.

Quelles sont les capacités des sorties relais ?

Les 6 relais Form A (contact NO) commutent 1 A @ 30 VDC ou 0,5 A @ 120 VAC en charge résistive. La tension de claquage atteint 500 VAC (50/60 Hz), avec des temps de commutation rapides (ON 7 ms, OFF 3 ms, total 10 ms). La résistance d’isolement est ≥ 1 GΩ à 500 VDC et la fréquence maximale est de 20 opérations/minute à charge nominale.

Quelle est l’alimentation requise et la consommation typique ?

Le module s’alimente en 10 à 30 VDC, avec une consommation de seulement 2 W @ 24 VDC. Une protection intégrée contre l’inversion de polarité sécurise l’installation. Cette faible consommation permet de limiter la dissipation thermique et de simplifier le dimensionnement des alimentations dans les armoires électriques compactes.

Le module est-il adapté aux environnements industriels sévères ?

Oui. Il offre une isolation galvanique de 2 000 VDC entre parties isolées, fonctionne de -40 à 70 °C, se stocke de -40 à 80 °C et tolère 20 à 95 % HR sans condensation. Son boîtier ABS+PC robuste et ses options de montage Rail DIN 35, empilable ou mural garantissent une tenue mécanique fiable en milieu industriel.

Quelles fonctions avancées facilitent l’automatisation locale ?

Le module propose Peer‑to‑Peer (P2P) pour lier des E/S entre modules sans automate, Graphic Condition Logic (GCL) pour créer des logiques locales, un serveur web intégré pour la configuration/diagnostic, la publication MQTT (TLS) pour l’IIoT, SNMP pour la supervision IT, ainsi que RESTful API et commandes ASCII pour un pilotage par applications sur mesure.

Quelles options de montage et de connexion sont disponibles ?

Il dispose d’un connecteur RJ45 pour le LAN, d’un bornier enfichable 13 broches pour les E/S et d’un bornier enfichable 9 broches pour l’alimentation/E/S. Le boîtier se fixe sur Rail DIN 35, peut être empilé avec d’autres modules ADAM, ou monté au mur. Cette modularité simplifie l’intégration dans des coffrets existants.

Comment la disponibilité du système est-elle protégée ?

Un watchdog système de 1,6 s et un watchdog de communication programmable surveillent en continu l’activité du module et des échanges réseau. En cas d’anomalie, des actions de sécurité peuvent être déclenchées, améliorant la résilience. L’isolation galvanique, la protection contre l’inversion de polarité et la qualité des relais renforcent encore la continuité de service.

Le module propose-t-il des fonctions de sortie avancées ?

Oui. Outre la commutation classique, l’Adam-6060-D prend en charge la sortie impulsionnelle (pulse output), pratique pour piloter des compteurs, vannes ou séquences temporisées. Combinée à GCL et P2P, cette fonction permet d’exécuter des scénarios locaux réactifs, tout en reportant l’état et les comptages vers des systèmes SCADA ou des brokers MQTT.
