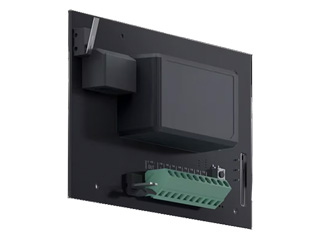

Ajax VHF Bridge – PCB transpondeur VHF 8 sorties relais NO/NC

Ajax VHF Bridge – PCB transpondeur VHF 8 sorties relais NO/NC : connectez votre système Ajax à tout émetteur VHF, sans compromis

Avec Ajax VHF Bridge – PCB transpondeur VHF 8 sorties relais NO/NC, reliez vos centrales Ajax aux émetteurs VHF tiers pour assurer la transmission d’alarmes même en conditions difficiles. Bénéficiez de 8 sorties configurables (NO/NC), de transmissions impulsionnelles ou bistables et d’une communication radio Jeweller ultra-fiable jusqu’à 1 800 m. Alimentation principale 100–240 V~, secours 12 V DC, fonctions anti-sabotage et compatibilité étendue avec les hubs Ajax et répéteurs. Une solution intérieure prête pour la sécurité professionnelle.

Intégration VHF universelle et simple

vhfBridge se connecte à tout émetteur VHF doté d’entrées relais, ce qui rend l’intégration avec les stations de télésurveillance existantes rapide et fiable. Grâce aux 8 sorties configurables et aux types de transmission impulsionnelle ou bistable, vous mappez précisément les événements du système Ajax vers votre réseau VHF. L’installation intérieure et la compatibilité avec les répéteurs Ajax garantissent une flexibilité maximale sans compromettre la performance ni la portée.

8 sorties NO/NC pour des scénarios précis

Le module offre 8 sorties potentielles paramétrables en NO ou NC, avec déclenchement positif ou négatif selon vos besoins. Vous pouvez ainsi transmettre des alarmes, sabotages, pertes de liaison ou tout autre événement Ajax vers l’émetteur VHF avec une granularité fine. Les transmissions impulsionnelles ou bistables ajoutent une maîtrise totale, qu’il s’agisse d’un simple pulse de notification ou d’un état maintenu pour les opérateurs de télésurveillance.

Communication Jeweller et anti-sabotage avancés

La liaison bidirectionnelle Jeweller, chiffrée en AES, assure une portée jusqu’à 1 800 m en champ libre, avec saut de fréquence et puissance auto-régulée ≤ 25 mW pour des communications robustes. Les protections anti-sabotage incluent tamper contre l’ouverture et l’arrachement, détection de brouillage et alertes instantanées. Vous bénéficiez d’une disponibilité élevée et d’une visibilité claire des états, même dans des environnements radio exigeants.

Alimentation principale et secours endurantes

Ajax VHF Bridge fonctionne sur 100–240 V~, 50/60 Hz, et prend en charge une alimentation de secours 12 V DC assurant jusqu’à 75 heures d’autonomie pour le transpondeur et l’émetteur. Il accepte des batteries 12 V (4 Ah ou 7 Ah recommandées), avec cycle de charge complet jusqu’à 30 heures. L’émetteur VHF peut être alimenté en 12 V DC, 2 A, garantissant la continuité de service lors des coupures secteur.

Description technique de l’Ajax VHF Bridge – PCB transpondeur VHF 8 sorties relais NO/NC

Ajax VHF Bridge est un transpondeur conçu pour relier les systèmes de sécurité Ajax aux réseaux de télésurveillance via un émetteur radio VHF tiers. Il propose 8 sorties configurables en NO/NC, déclenchement positif ou négatif, et gestion des transmissions impulsionnelles ou bistables. Compatible avec Hub 2, Hub Plus, Hub 2 Plus et Hub Hybrid, il fonctionne également avec les répéteurs de signal Ajax pour étendre la couverture.

La communication radio Jeweller offre une portée jusqu’à 1 800 m en champ libre, bidirectionnelle, chiffrée (AES), avec saut de fréquence, ping 12–300 s et puissance auto-régulée ≤ 25 mW sur 868,0–868,6 MHz ou 868,7–869,2 MHz selon la région. L’appareil est alimenté en 100–240 V~, 50/60 Hz, dispose d’un secours 12 V DC, et peut alimenter l’émetteur VHF en 12 V DC, 2 A. Installation intérieure, classe IP50, température −10°C à +40°C.

Autres informations importantes

• Classification : Transpondeur pour communication avec la station de surveillance via un émetteur radio VHF.
• Installation : Intérieur.
• Nombre de sorties potentielles : 8.
• Types de sortie : Déclenchement positif et négatif (selon les réglages).
• Types de transmission : Impulsion et bistable (selon les réglages).
• Compatibilité avec les centrales Ajax : Hub 2, Hub Plus, Hub 2 Plus, Hub Hybrid.
• Compatibilité avec les répéteurs de signal Ajax : Oui.
• Compatibilité avec les émetteurs radio VHF tiers : vhfBridge se connecte à tout émetteur VHF avec entrées relais.
• Alimentation principale : 100–240 V~, 50/60 Hz.
• Alimentation de secours : 12 V DC, jusqu’à 75 heures d’alimentation pour le transpondeur et l’émetteur.
• Type de batterie pris en charge : Batterie 12 V avec un cycle de charge complet jusqu’à 30 heures. Taille maximale de la batterie dans le boîtier : 150 × 64 × 94 mm.
• Type de batterie recommandé : Batterie 12 V de 4 Ah ou 7 Ah (batterie de secours non incluse).
• Alimentation de l’émetteur VHF : 12 V DC, 2 A.
• Anti-sabotage : Protection contre la falsification, notifications de brouillage, tamper contre l’ouverture et le retrait.
• Protocole radio Jeweller : portée jusqu’à 1 800 m en champ libre, communication bidirectionnelle, fréquences 868,0–868,6 MHz ou 868,7–869,2 MHz (selon la région), puissance auto‑régulée ≤ 25 mW, cryptage AES, intervalle de ping 12–300 s, saut de fréquence.
• Puissance maximale du signal radio : ≤ 25 mW.
• Classe de protection : IP50.
• Plage de température de fonctionnement : de −10°C à +40°C.
• Humidité de fonctionnement : jusqu’à 75%.
• Dimensions : 196 × 238 × 100 mm (avec boîtier), 145 × 89 × 51 mm (sans boîtier).
• Poids : 840 g (avec boîtier), 165 g (sans boîtier).
• Format : Ajax VHF Bridge, seulement panneau (PCB transpondeur).

FAQ

Qu’est-ce que l’Ajax VHF Bridge – PCB transpondeur VHF 8 sorties relais NO/NC et à quoi sert-il ?

Ajax VHF Bridge est un module transpondeur qui relie un système de sécurité Ajax à un émetteur radio VHF tiers. Il convertit les événements du système (alarme, sabotage, perte de liaison, etc.) en signaux sur 8 sorties NO/NC configurables, transmissibles en impulsion ou en bistable vers la télésurveillance. Idéal pour sécuriser la continuité d’alerte lorsque le VHF est requis ou redondant par rapport à l’IP/GSM.

Avec quelles centrales et répéteurs Ajax le vhfBridge est-il compatible ?

Ajax VHF Bridge – PCB transpondeur VHF 8 sorties relais NO/NC est compatible avec Hub 2, Hub Plus, Hub 2 Plus et Hub Hybrid. Il fonctionne aussi avec les répéteurs de signal Ajax, ce qui permet d’étendre la portée radio Jeweller en environnements complexes. Cette compatibilité garantit une intégration fluide dans des architectures Ajax nouvelles ou existantes, sans contraintes particulières d’infrastructure.

Comment fonctionnent les 8 sorties NO/NC et les modes impulsion/bistable ?

Chaque sortie est paramétrable en NO (normalement ouverte) ou NC (normalement fermée) avec déclenchement positif ou négatif. En mode impulsion, la sortie envoie un pulse d’une durée définie, idéal pour un acquittement bref. En mode bistable, l’état reste maintenu jusqu’au réarmement, pratique pour afficher un état persistant au poste de télésurveillance via l’émetteur VHF tiers.

Quelle est la portée radio et la sécurité de la communication Jeweller ?

Le protocole Jeweller offre jusqu’à 1 800 mètres de portée en champ libre, une communication bidirectionnelle chiffrée en AES, un saut de fréquence pour la robustesse, et une puissance auto‑régulée ≤ 25 mW. Le ping des détecteurs est ajustable entre 12 et 300 secondes. Ces mécanismes assurent une liaison fiable et résiliente face aux interférences, adaptée aux exigences professionnelles de sécurité.

Quel type d’alimentation et d’autonomie de secours propose l’Ajax VHF Bridge ?

L’alimentation principale est 100–240 V~, 50/60 Hz. En secours, une source 12 V DC peut maintenir le transpondeur et l’émetteur VHF jusqu’à 75 heures, selon la batterie. Le module accepte des batteries 12 V (cycle de charge complet jusqu’à 30 heures), tailles maximales 150 × 64 × 94 mm, avec 4 Ah ou 7 Ah recommandés. L’émetteur VHF peut être alimenté en 12 V DC, 2 A.

Le vhfBridge est-il compatible avec n’importe quel émetteur VHF tiers ?

Oui. Ajax VHF Bridge se connecte à tout émetteur VHF disposant d’entrées relais. Les 8 sorties NO/NC du module peuvent piloter ces entrées selon vos scénarios d’événements Ajax. Cette universalité simplifie l’intégration aux infrastructures de télésurveillance existantes, sans dépendance à un modèle précis d’émetteur VHF, tout en assurant une signalisation claire et fiable.

Quelles protections anti-sabotage et contre le brouillage sont incluses ?

Le transpondeur intègre une protection complète : tamper contre l’ouverture et l’arrachage, détection et notifications de brouillage radio, et supervision continue via Jeweller. En cas d’événement suspect, le système génère des alertes immédiates. Associé au chiffrage AES, au saut de fréquence et au ping configurable, vous disposez d’une chaîne d’alerte résiliente pour la sécurité et la conformité opérationnelle.

Où installer Ajax VHF Bridge et quelles sont les conditions environnementales ?

L’installation est prévue en intérieur (classe IP50). La plage de température de fonctionnement va de −10°C à +40°C, avec une humidité admissible jusqu’à 75%. Les dimensions sont 145 × 89 × 51 mm pour le PCB (sans boîtier) et 196 × 238 × 100 mm avec boîtier, pour des placements flexibles en coffret technique, baie ou armoire électrique selon vos contraintes d’espace.

Que signifie “seulement panneau (PCB)” et que contient le produit ?

“Seulement panneau” indique que vous recevez le module transpondeur Ajax VHF Bridge au format PCB, prêt à être intégré dans votre coffret. Le boîtier et la batterie de secours ne sont pas inclus. Vous pouvez choisir un boîtier adapté et une batterie 12 V (4 Ah ou 7 Ah recommandées) respectant la taille maximale 150 × 64 × 94 mm pour une installation propre et durable.

Comment paramétrer le déclenchement positif/négatif et NO/NC pour chaque sortie ?

La configuration s’effectue via l’écosystème Ajax, en assignant à chaque sortie son mode (NO ou NC) et sa logique de déclenchement (positif ou négatif). Vous sélectionnez aussi impulsion ou bistable selon l’usage. Cette granularité facilite la correspondance exacte entre événements Ajax et entrées relais de l’émetteur VHF, réduisant les faux signaux et améliorant la lisibilité côté télésurveillance.

Quelles sont les dimensions et le poids, avec ou sans boîtier ?

Le PCB seul mesure 145 × 89 × 51 mm et pèse 165 g, ce qui facilite l’intégration dans des coffrets compacts. Avec boîtier, l’ensemble atteint 196 × 238 × 100 mm pour 840 g. Ces deux formats laissent le choix entre une mise en coffret sur site ou l’usage d’une armoire existante, en respectant les contraintes d’accessibilité et de ventilation.
