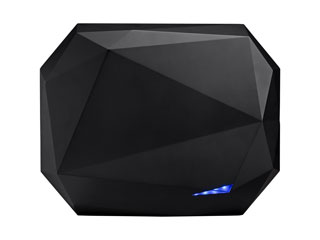

ANT-SPECTRE-A Antenne UHF RFID 865-868 MHz 14 m IP66 IK10

ANT-SPECTRE-A Antenne UHF RFID 865-868 MHz 14 m IP66 IK10 : des lectures longues portées fiables et rapides

Boostez vos portiques, quais et zones de contrôle avec l’ANT-SPECTRE-A, l’antenne UHF RFID de STid optimisée pour le lecteur multi-antennes Spectre. Conçue pour la bande 865-868 MHz et conforme ISO18000-63 / EPC Gen 2, elle offre une portée de lecture jusqu’à 14 m avec polarisation circulaire pour capter les tags quelle que soit leur orientation. Sa structure renforcée IK10 et sa certification IP66 garantissent des performances constantes, en intérieur comme en extérieur, sous la pluie, la poussière ou les chocs.

Lecture ultra-rapide et anti-collision

Maximisez vos débits grâce à une vitesse de lecture supérieure à 1200 tags/sec et une capacité de traitement supérieure à 250 tags/sec avec système anti-collision. Cette combinaison gère efficacement les flux d’étiquettes denses, réduit les pertes de lecture et raccourcit les temps de cycle en logistique, inventaire et contrôle d’accès véhicules. Le lobe d’ouverture de 70° et l’impédance de 50 ohms stabilisent la performance, même dans des environnements RF complexes et changeants.

Portée étendue et précision de détection

Atteignez jusqu’à 14 m de distance de lecture grâce au gain de 8,30 dBi et à la polarisation circulaire, idéale pour limiter l’impact de l’orientation des tags. Le ratio axial de 0,66 améliore la qualité du champ, tandis que l’angle d’ouverture (-3 dB) de 70° permet de couvrir précisément une zone cible sans lectures parasites. Résultat : des identifications stables, répétables et plus prédictibles, même lorsque les objets se déplacent rapidement ou se chevauchent.

Robustesse extrême, prête pour le terrain

Sa structure anti‑vandale certifiée IK10 et son indice IP66 la protègent des intempéries, de l’eau et des poussières. Conçue en ABS et polycarbonate (ABS‑PC) noir, elle résiste aux chocs, aux vibrations et aux environnements exigeants. Elle fonctionne de -25°C à +60°C, avec une humidité de 5 à 95 %, ce qui en fait une solution idéale pour les entrepôts, parkings, zones industrielles et applications extérieures soumises aux variations climatiques.

Intégration simple avec STid Spectre

Déployez rapidement l’ANT-SPECTRE-A sur vos portiques grâce à sa connectique TNC RP mâle et sa conformité CE, ETSI. Optimisée pour le lecteur multi‑antennes Spectre de STid, elle s’inscrit parfaitement dans les architectures à forte densité de points de lecture. La bande 865‑868 MHz et les normes ISO18000‑63 / EPC Gen 2 assurent une compatibilité terrain éprouvée, tout en facilitant la mise au point RF et la maintenance de vos installations existantes.

Description technique

L’ANT-SPECTRE-A Antenne UHF RFID 865-868 MHz 14 m IP66 IK10 est une antenne UHF conforme aux normes ISO18000-63 / EPC1 Gen 2 et certifiée CE, ETSI. Optimisée pour les lecteurs multi-antennes Spectre de STid, elle combine un gain de 8,30 dBi, un ratio axial de 0,66 et une polarisation circulaire afin d’offrir des lectures stables jusqu’à 14 m, même lorsque l’orientation des tags varie. Son angle d’ouverture (-3 dB) de 70° permet un ciblage précis des zones.

Sa vitesse de lecture dépasse 1200 tags/sec et sa capacité de traitement est supérieure à 250 tags/sec grâce à l’anti-collision. L’antenne est réalisée en ABS et polycarbonate (ABS-PC) noirs, avec une connectique TNC RP mâle et une impédance de 50 ohms. Elle résiste aux environnements exigeants avec l’IP66, une structure renforcée anti-vandale IK10, une plage de température de -25°C à +60°C et une humidité tolérée de 5 à 95 %.

Autres informations importantes

• Fréquence : UHF
• Normes : ISO18000-63 / EPC1 Gen 2
• Bande de fréquence : 865 – 868 MHz
• Certifications : CE, ETSI
• Distance de lecture : Jusqu’à 14 m
• Vitesse de lecture : Supérieure à 1200 tags/sec
• Capacité de traitement : Supérieure à 250 tags/sec avec système anti-collision
• Matériaux : ABS et polycarbonate (ABS-PC)
• Couleur : Noir
• Dimensions : 348,7 x 279,2 x 45,1 mm
• Température de fonctionnement : -25°C à +60°C
• Protection : Structure renforcée anti-vandale certifiée IK10
• Résistance : Certifié IP66 – Résistant aux intempéries, à l’eau et aux poussières
• Humidité : 5 – 95%
• Mode d’émission : Polarisation circulaire
• Gain : 8,30 dBi
• Ratio axial : 0,66
• Angle d’ouverture (-3 dB) : 70°
• Impédance : 50 ohms
• Connectique : TNC RP mâle
• STid antenne UHF pour lecteur multi-antennes Spectre.

FAQ

Qu’est-ce que l’ANT-SPECTRE-A Antenne UHF RFID 865-868 MHz 14 m IP66 IK10 ?

L’ANT-SPECTRE-A est une antenne UHF RFID de STid conçue pour la bande 865‑868 MHz, conforme ISO18000‑63 / EPC Gen 2 et certifiée CE, ETSI. Elle délivre jusqu’à 14 m de portée avec polarisation circulaire, un gain de 8,30 dBi et un angle d’ouverture de 70°. Robuste (IP66, IK10), elle est idéale pour le lecteur multi‑antennes Spectre et les applications logistiques, industrielles ou de contrôle d’accès véhicules.

Dans quelles conditions atteint‑on la portée jusqu’à 14 m ?

La portée dépend de la puissance d’émission du lecteur, du type de tag, de son orientation, du support (métal, liquide), de l’environnement RF et de l’installation. Grâce à son gain 8,30 dBi, sa polarisation circulaire et son ratio axial de 0,66, l’ANT‑SPECTRE‑A offre jusqu’à 14 m dans des conditions optimisées. Le bon réglage du lecteur Spectre, l’antenne à bonne hauteur et l’absence d’écrans métalliques améliorent encore les performances.

Pourquoi la polarisation circulaire est‑elle avantageuse ?

La polarisation circulaire réduit la sensibilité à l’orientation des tags, ce qui augmente le taux de lecture dans les flux réels où les étiquettes ne sont pas alignées. Combinée à un ratio axial de 0,66, elle assure un champ RF de bonne qualité. Vous obtenez des lectures plus stables sur des chariots, palettes ou véhicules en mouvement, tout en conservant un contrôle de zone grâce à l’angle d’ouverture (-3 dB) de 70°.

L’ANT-SPECTRE-A est‑elle compatible avec mon lecteur ?

Elle est optimisée pour le lecteur multi‑antennes Spectre de STid, s’inscrivant nativement dans cet écosystème. Sur le plan protocolaire, elle cible les systèmes UHF ISO18000‑63 / EPC Gen 2 en bande 865‑868 MHz (zones CE/ETSI). Vérifiez la connectique TNC RP mâle, l’impédance 50 ohms et la conformité réglementaire de votre installation pour garantir une compatibilité électrique, mécanique et normative sans compromis.

Quel est l’intérêt de l’angle d’ouverture de 70° ?

Un angle d’ouverture (-3 dB) de 70° permet de focaliser l’énergie RF sur la zone utile, limitant les lectures hors zone tout en couvrant confortablement un portail, un quai ou une voie. Cela facilite la segmentation d’espaces, la création de couloirs de lecture et le tri des flux. Couplé au gain 8,30 dBi, vous obtenez un équilibre précis entre portée, largeur de faisceau et sélectivité.

Peut‑on l’utiliser en extérieur et en sites industriels exigeants ?

Oui. Sa structure renforcée anti‑vandale IK10 et sa certification IP66 la protègent contre chocs, poussières et projections d’eau. Les matériaux ABS‑PC et la plage de température -25°C à +60°C assurent une tenue fiable en entrepôt, parking, quai et environnement extérieur. L’humidité tolérée de 5 à 95 % élargit encore les scénarios d’usage, sans compromis sur la durabilité et la stabilité de lecture.

Comment se fait le câblage et l’installation ?

L’ANT-SPECTRE-A utilise une connectique TNC RP mâle et une impédance de 50 ohms. Choisissez un câble RF adapté à la bande 865‑868 MHz et à la longueur nécessaire pour limiter les pertes. Orientez l’antenne vers la zone à couvrir en tenant compte du faisceau à 70°. Fixez‑la solidement sur un support rigide, respectez les distances de sécurité RF et vérifiez l’étanchéité des raccords en extérieur.

Quelles performances de débit puis‑je attendre en densité de tags ?

Elle atteint une vitesse de lecture supérieure à 1200 tags/sec et une capacité de traitement supérieure à 250 tags/sec grâce à l’anti‑collision, ce qui est adapté aux portails à fort trafic. En optimisant la puissance, les filtres et la position des tags, vous améliorez le taux de lecture et réduisez les doublons. Le design RF (gain 8,30 dBi, polarisation circulaire) stabilise les performances dans les flux réels.

Quelles sont les dimensions et la finition du produit ?

L’antenne mesure 348,7 x 279,2 x 45,1 mm et se présente en couleur noire. Son boîtier en ABS et polycarbonate (ABS‑PC) allie légèreté et robustesse, tout en offrant une bonne tenue aux conditions extérieures. Cette compacité facilite l’intégration sur des portiques multiples, mâts ou potences, sans nuire à l’esthétique ni au passage, tout en maintenant la rigidité nécessaire pour des alignements précis.

Quid des normes et réglementations en Europe ?

L’ANT-SPECTRE-A est certifiée CE et ETSI et fonctionne sur la bande 865‑868 MHz utilisée en Europe. Elle respecte les normes ISO18000‑63 / EPC1 Gen 2, assurant l’interopérabilité avec les tags UHF courants. Avant déploiement, vérifiez la conformité de la puissance d’émission du lecteur, l’homologation du site et l’usage des canaux autorisés afin de garantir un fonctionnement légal et sans interférences.

Quelles bonnes pratiques pour une lecture fiable et répétable ?

Définissez clairement la zone de lecture et orientez l’antenne selon l’angle d’ouverture de 70°. Utilisez des câbles RF de qualité, minimisez leur longueur et protégez les connecteurs. Paramétrez le lecteur Spectre (puissance, filtres, anti‑collision) selon la densité de tags. Évitez les réflexions excessives près de surfaces métalliques, et testez différents placements de tags pour valider la robustesse des lectures en conditions réelles.
