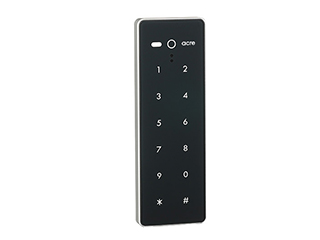

AQ-MWB-1035 Lecteur RFID clavier IP65 125kHz/13,56MHz Wiegand

Sécurisez vos accès avec le lecteur RFID‑clavier IP65 multi‑technologies AQ‑MWB‑1035

L’AQ‑MWB‑1035 Lecteur RFID clavier IP65 125kHz/13,56MHz Wiegand d’Acre (Vanderbilt) combine performance, élégance et robustesse pour vos contrôles d’accès. Son format mullion ultra‑fin s’intègre partout, tandis que sa façade en verre et son cadre métallique offrent une durabilité exceptionnelle. Compatible 125 kHz et 13,56 MHz, il lit EM et MIFARE/DESFire, et s’interface en Wiegand avec bornier à vis pour une installation rapide. Clavier tactile rétroéclairé, LEDs intelligentes et capteurs intégrés améliorent l’expérience utilisateur, sans compromis sur la sécurité grâce au contact anti‑sabotage.

Polyvalence RFID 125 kHz et 13,56 MHz

Avec l’AQ‑MWB‑1035 Lecteur RFID clavier IP65 125kHz/13,56MHz Wiegand, combinez la lecture des technologies basses et hautes fréquences sur un même point d’accès. Il prend en charge EM4100/4102/4200 en 125 kHz et ISO14443A en 13,56 MHz (NTAG2xx, MIFARE Classic, MIFARE DESFire EV1/EV2/EV3, Ultralight, MIFARE Plus, LEGIC selon version). Vous migrez en douceur de l’EM vers le DESFire sans changer le matériel, tout en maintenant la compatibilité avec votre parc actuel de cartes et de badges existants.

Robustesse IP65 et design premium

Conçu pour durer, le lecteur dispose d’un cadre métallique, d’une façade en verre et d’un boîtier potté (encapsulé) assurant une protection IP65 côté face montée. Il résiste aux températures de -20 °C à +60 °C en fonctionnement et à une humidité de 5 % à 95 % non condensante en transport/stockage. Son format mullion slim s’adapte aux montants de portes étroits, tout en offrant une esthétique noire élégante et discrète adaptée aux environnements professionnels exigeants.

Intégration simple en Wiegand et câblage à longue portée

La sortie Wiegand D0/D1 garantit une intégration immédiate avec la majorité des contrôleurs. Le bornier à vis facilite le raccordement, tandis que les distances de câble atteignent jusqu’à 150 m en Wiegand, 200 m sur entrées digitales et 1000 m en RS‑485 (pour variantes OSDP de la famille). Trois entrées digitales (IN1, IN2, IN3), une sortie 5 V pour périphériques et une entrée sabot (INS) offrent une flexibilité d’architecture pour vos scénarios d’accès et d’alarme.

Confort d’usage et sécurité avancée

Le clavier tactile capacitif 0–9, * et # est rétroéclairé par LEDs blanches dimmables. Deux zones LED (gauche RGB et droite blanche) s’adaptent via capteur de proximité et capteur de lumière ambiante, offrant un guidage clair de l’utilisateur. La lecture atteint jusqu’à 80 mm selon transpondeur et environnement. Un interrupteur anti‑sabotage protège contre les tentatives d’arrachement, et la consommation maîtrisée permet une alimentation flexible de 6,0 à 28 V DC.

Description technique AQ‑MWB‑1035 Lecteur RFID clavier IP65 125kHz/13,56MHz Wiegand

Le modèle AQ‑MWB‑1035 d’Acre (Vanderbilt) est un lecteur de la famille Secure‑Touch AQ30/AQ35 au format mullion (profil slim) avec clavier tactile. Il lit les cartes en 125 kHz et 13,56 MHz et communique en Wiegand (D0/D1). Son design noir associe un cadre métallique et une façade en verre, avec boîtier potté pour une meilleure résistance. L’indice IP65 (face montée) garantit une tenue aux environnements exposés. Le bornier à vis et les connecteurs dédiés simplifient installation et maintenance.

La gestion visuelle s’appuie sur deux zones LED (gauche RGB, droite blanche) et un rétroéclairage des touches, tous pilotés par capteurs de proximité et de lumière. Le clavier intègre les touches 0–9, * et #. Côté sécurité et intégration, l’appareil propose un contact anti‑sabotage, jusqu’à trois entrées digitales et une sortie 5 V selon configuration. Le port USB (X3) facilite la configuration et la maintenance, tandis que les distances de câblage élevées autorisent des topologies souples.

• Référence et marque: AQ‑MWB‑1035, Acre (Vanderbilt), famille Secure‑Touch AQ30/AQ35, variante avec clavier et format mullion (profil slim), coloris noir.
• Fonctions: Lecteur de carte avec clavier, lecture 125 kHz et 13,56 MHz, sortie Wiegand, connexion à vis.
• Matériau du boîtier: Cadre métallique avec façade en verre, boîtier potté (encapsulé).
• Indice de protection: IP65 (face montée).
• Dimensions (lecteur monté): 123 × 42 × 8,25 mm.
• Dimensions (avec connecteur arrière): 123 × 42 × 15,90 mm.
• Dimensions (avec cadre de montage optionnel): 123 × 42 × 9,85 mm.
• Poids approximatif: ≈ 87,5 g (lecteur) ; ≈ 113 g (lecteur potté avec connecteurs et plaque de montage).
• Tension d’alimentation: 6,0 – 28 V DC (10,0 – 28 V DC pour installations certifiées UL).
• Consommation électrique: courant maximum déclaré 300 mA @ 6,0 V.
• Plage de températures: fonctionnement -20 °C à +60 °C ; stockage -20 °C à +70 °C.
• Humidité relative: transport/stockage 5 % à 95 % non condensant.
• Interfaces de communication: interface principale Wiegand (D0/D1) avec jusqu’à trois entrées digitales (IN1, IN2, IN3) et bornier d’alimentation. Variantes OSDP existent pour d’autres références de la même famille.
• Longueur maximale des câbles: RS‑485 jusqu’à 1000 m ; Wiegand D0/D1 jusqu’à 150 m ; entrées digitales (INx) jusqu’à 200 m.
• Connecteurs et brochage: X1 (alimentation ± et RS‑485 selon variante), X2 (connecteur 6 broches pour Wiegand), X3 (port USB 4 broches pour maintenance/configuration) ; bornes pour fils 0,2–1,0 mm² (minimum 26 AWG pour installations UL) avec bornier à vis.
• Protocoles et débits: Wiegand (D0/D1) ; débit HF lecteur‑air jusqu’à 848 kbit/s ; débit host RS‑485 jusqu’à 38 400 baud (OSDP sur variantes OSDP).
• Fréquences supportées: 125 kHz (basse fréquence) et 13,56 MHz (haute fréquence).
• Technologies RFID compatibles: 125 kHz EM4100, EM4102, EM4200 ; 13,56 MHz ISO14443A NTAG2xx, MIFARE Classic, MIFARE DESFire EV1/EV2/EV3, MIFARE Ultralight, MIFARE Plus, LEGIC (selon version) et autres transpondeurs ISO14443A.
• Distance de lecture: jusqu’à 80 mm (dépend du transpondeur et de l’environnement).
• Clavier et indicateurs: clavier tactile capacitif 0–9, * et # ; touches rétroéclairées par LEDs blanches, dimmables ; deux zones LED (supérieure gauche RGB, supérieure droite blanche) avec luminosité contrôlable via capteur de proximité et capteur de lumière ambiante.
• Détection sabotage: interrupteur anti‑sabotage (tamper).
• Entrées/sorties auxiliaires: sortie 5 V pour périphériques (selon configuration) ; jusqu’à trois entrées digitales (IN1, IN2, IN3) et entrée sabot (INS) pour contact externe.
• Remarques sur la variante: conforme aux dimensions et à l’apparence du format AQ35.

FAQ

Qu’est‑ce que l’AQ‑MWB‑1035 Lecteur RFID clavier IP65 125kHz/13,56MHz Wiegand apporte à mon installation existante ?

Il permet d’unifier des badges 125 kHz (EM4100/4102/4200) et 13,56 MHz (ISO14443A, MIFARE/DESFire, NTAG, MIFARE Plus, LEGIC selon version) sur un même point d’accès, avec une sortie Wiegand universelle. Son bornier à vis simplifie le câblage, et son format mullion s’intègre sur des montants étroits. La façade verre/cadre métal et l’IP65 offrent une robustesse adaptée aux sites tertiaires et industriels.

Le lecteur est‑il réellement adapté aux environnements extérieurs ou exposés ?

Oui. L’indice IP65 (face montée) protège contre la poussière et les projections d’eau. Le boîtier potté (encapsulé), la façade en verre et le cadre métallique renforcent la durabilité. Il fonctionne de -20 °C à +60 °C et supporte en transport/stockage de -20 °C à +70 °C, avec une humidité 5 % à 95 % non condensante. C’est une solution fiable pour halls, parkings couverts ou accès semi‑extérieurs.

Quelles distances de câblage et interfaces sont disponibles pour l’AQ‑MWB‑1035 ?

La liaison Wiegand D0/D1 est prise en charge jusqu’à 150 m. Les entrées digitales IN1, IN2, IN3 acceptent jusqu’à 200 m. Pour les variantes OSDP de la famille AQ30/AQ35, la liaison RS‑485 peut atteindre 1000 m à 38 400 baud. Ce modèle propose un bornier d’alimentation, un connecteur Wiegand 6 broches (X2) et un port USB 4 broches (X3) pour maintenance et configuration.

Quelle alimentation prévoir et quelle est la consommation du lecteur ?

Le lecteur accepte 6,0 à 28 V DC, ou 10,0 à 28 V DC pour les installations certifiées UL. Le courant maximum déclaré est de 300 mA à 6,0 V. Cette flexibilité facilite l’intégration sur des boucles d’alimentation existantes. Les borniers à vis acceptent des conducteurs de 0,2 à 1,0 mm² (min. 26 AWG pour UL), ce qui simplifie le choix des câbles et des protections en tête.

Quelles technologies de badges sont compatibles avec ce lecteur ?

En 125 kHz, il lit EM4100, EM4102 et EM4200. En 13,56 MHz ISO14443A, il supporte NTAG2xx, MIFARE Classic, MIFARE DESFire EV1/EV2/EV3, MIFARE Ultralight, MIFARE Plus, ainsi que LEGIC selon la version, et d’autres transpondeurs ISO14443A. Cette couverture garantit la coexistence d’anciens badges et la montée en gamme vers DESFire EV3, sans remplacer vos lecteurs AQ‑MWB‑1035.

Comment se passe l’expérience utilisateur au quotidien ?

Le clavier tactile capacitif 0–9, * et # est confortable et réactif. Les touches sont rétroéclairées par LEDs blanches dimmables, avec deux zones LED de signalisation (gauche RGB, droite blanche). Les capteurs de proximité et de lumière ambiante ajustent la luminosité, améliorant la lisibilité en toutes conditions. La distance de lecture atteint jusqu’à 80 mm, pour des présentations de badge rapides et fiables.

Le lecteur propose‑t‑il des fonctions de sécurité matérielle ?

Oui. Un interrupteur anti‑sabotage (tamper) détecte l’arrachement ou l’ouverture. Une entrée sabot (INS) permet de raccorder un contact externe. Trois entrées digitales (IN1–IN3) offrent des scénarios d’autoprotection ou de monitoring additionnels. La construction pottée et le châssis métal avec façade en verre apportent une résistance mécanique accrue, limitant les risques d’endommagement et prolongeant la durée de vie du produit.

Puis‑je l’utiliser avec un contrôleur OSDP ?

Cette référence AQ‑MWB‑1035 communique en Wiegand (D0/D1). Toutefois, des variantes OSDP existent au sein de la famille Secure‑Touch AQ30/AQ35, exploitant l’interface RS‑485 jusqu’à 1000 m et un débit host jusqu’à 38 400 baud. Si vous planifiez une migration OSDP, vous pouvez combiner ce modèle Wiegand avec des lecteurs OSDP de la même famille, en conservant l’esthétique et les performances radio identiques.

Quelles sont les caractéristiques physiques et de montage à connaître ?

Le lecteur monté mesure 123 × 42 × 8,25 mm. Avec connecteur arrière, 123 × 42 × 15,90 mm. Avec cadre de montage optionnel, 123 × 42 × 9,85 mm. Le poids est d’environ 87,5 g (lecteur) ou ≈ 113 g avec connecteurs et plaque. Le format mullion convient aux montants étroits. Le bornier à vis accepte des fils 0,2–1,0 mm², rendant l’installation propre et rapide.

Comment se fait la maintenance ou la configuration sur site ?

Le port USB 4 broches (X3) est prévu pour la maintenance et la configuration. Les connecteurs X1 et X2 gèrent respectivement l’alimentation/RS‑485 (selon variante) et le Wiegand 6 broches. Cette segmentation claire simplifie les interventions. Les capteurs intégrés et les LEDs configurables aident aussi au diagnostic visuel. La conception pottée réduit l’entrée d’humidité et protège l’électronique, limitant les opérations de SAV.

Quelle portée de lecture puis‑je attendre et de quoi dépend‑elle ?

La distance de lecture peut atteindre jusqu’à 80 mm, selon le type de transpondeur (EM, NTAG, MIFARE Classic, MIFARE DESFire EV1/EV2/EV3, Ultralight, MIFARE Plus, LEGIC selon version) et l’environnement d’installation. La proximité de métal, l’épaisseur des supports, l’orientation du badge et les perturbations RF locales influent sur la portée. Un positionnement soigné et des supports de badge de qualité optimisent les performances.
