AQ-MWS-1035 — Accélérez vos contrôles d’accès avec un lecteur clavier double fréquence, robuste et facile à installer

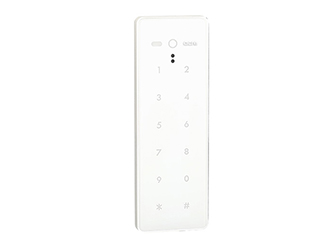

L’AQ-MWS-1035 d’Acre (Vanderbilt) est le lecteur de carte AQ35 avec clavier tactile et connexion à vis, blanc, qui combine performance et simplicité. Il lit les cartes 125 kHz (LF) et 13,56 MHz (HF), et s’intègre à vos systèmes via Wiegand et RS-485 avec OSDP v2.2. Étanche IP65 (face montée), il offre jusqu’à 80 mm de portée de lecture, un clavier rétroéclairé intelligent et une détection de sabotage. Idéal pour moderniser rapidement des accès existants, il garantit compatibilité étendue, installation propre et signalisation LED claire.
Sécurité renforcée et conformité mondiale
L’AQ-MWS-1035 protège vos sites grâce à un interrupteur tamper intégré et une entrée INS dédiée au contact de sabotage externe. Les échanges sécurisés via RS-485 et le protocole OSDP v2.2 renforcent l’authentification. Certifié CE/RED, FCC, IC, UL (selon région), REACH et RoHS-III, il répond aux exigences internationales. Les deux zones LED (haut gauche RGB et haut droite blanche) et le clavier tactile rétroéclairé assurent une signalisation nette, même en conditions changeantes, avec luminosité ajustée automatiquement par capteurs de proximité et de lumière ambiante.
Compatibilité cartes exceptionnelle et évolutivité
Polyvalent, l’AQ-MWS-1035 lit à la fois le 125 kHz et le 13,56 MHz. Il supporte ISO14443A et de nombreux transpondeurs: NTAG2xx, MIFARE Classic, MIFARE DESFire EV1/EV2/EV3, MIFARE Plus, MIFARE Ultralight, ainsi que EM4100, EM4102 et EM4200 en 125 kHz. La sortie Wiegand (D0/D1) et l’interface RS-485 offrent une intégration souple sur installations neuves ou existantes. Sa portée de lecture jusqu’à 80 mm, selon l’environnement et le badge, garantit une expérience fluide et rapide pour les utilisateurs.
Installation rapide, maintenance simplifiée
La connexion à vis facilite le câblage propre et durable. Les connecteurs physiques: X1 (4 broches) alimentation + RS-485, X2 (6 broches) Wiegand (D0/D1) et jusqu’à 3 entrées supplémentaires (IN1, IN2, IN3), et X3 (USB 4 broches, pas de données en champ) pour maintenance/configuration. Large plage d’alimentation 6,0–28 V (10,0–28 V pour installations UL), classe d’alimentation PS2 (IEC 62368-1), consommation max. 300 mA @ 6,0 V. Courant de court-circuit max. < 8 A (constructeur) et < 3,5 A pour UL garantissent fiabilité et sérénité.
Design robuste, lisible et intelligent
Avec antennes intégrées, cadre métal, face en verre et boîtier potté, l’AQ-MWS-1035 est IP65 (face montée) et opère de -20 °C à +60 °C. Le clavier tactile 0–9, * et # possède des LEDs blanches individuellement dimmables, pilotées par capteurs de proximité et de lumière ambiante. Dimensions compactes: lecteur seul monté 123 × 42 × 8.25 mm; hauteur du connecteur arrière 8.00 mm; avec connecteur arrière 123 × 42 × 15.90 mm; avec cadre de montage optionnel 123 × 42 × 9.85 mm. Poids ≈ 87.5 g.
AQ-MWS-1035 — Description technique
L’AQ-MWS-1035 Acre (Vanderbilt) est un lecteur AQ35 avec clavier tactile rétroéclairé et bornier à vis, conçu pour lire des badges 125 kHz (LF) et 13,56 MHz (HF). Il offre des interfaces hôtes et E/S complètes: RS-485 (A+/B-), sortie 5 V, Wiegand D0/D1, jusqu’à 3 entrées numériques (IN1, IN2, IN3) et une entrée INS pour sabotage externe. Les antennes sont intégrées. Les signalisations visuelles combinent deux zones LED (haut gauche RGB, haut droite blanche) dont la luminosité est gérée par capteurs.
Côté performances, la vitesse HF air atteint jusqu’à 848 kbit/s et la liaison hôte RS-485 jusqu’à 38 400 baud. L’alimentation accepte 6,0–28 V (10,0–28 V en UL), classe PS2 IEC 62368-1, pour une consommation max. de 300 mA @ 6,0 V; courant de court-circuit max. < 8 A (constructeur) ou < 3,5 A en UL. Indice IP65 (face montée), lecture jusqu’à 80 mm, et fonctionnement de -20 °C à +60 °C. Stockage -20 °C à +70 °C, humidité 5 %–95 % non condensant. Protocoles OSDP v2.2 et Wiegand (selon variante).
Quelles cartes et technologies l’AQ-MWS-1035 lit-il réellement ?
L’AQ-MWS-1035 lit les fréquences 125 kHz (LF) et 13,56 MHz (HF). En HF, il supporte ISO14443A, incluant NTAG2xx, MIFARE Classic, MIFARE DESFire EV1/EV2/EV3, MIFARE Plus et MIFARE Ultralight. En 125 kHz, il prend en charge EM4100, EM4102 et EM4200. Cette compatibilité étendue permet d’exploiter un parc de badges existant tout en préparant une migration progressive vers des technologies plus avancées et des schémas d’identification plus sécurisés.
Quelle est la portée de lecture et de quoi dépend-elle ?
La portée de lecture de l’AQ-MWS-1035 va jusqu’à 80 mm. Elle dépend du type de transpondeur utilisé, de son état, de la fréquence (LF ou HF) et de l’environnement d’installation (métal avoisinant, champs parasites, positionnement du badge). Les antennes intégrées optimisent les performances dans un format compact, tandis que la vitesse HF air peut atteindre 848 kbit/s pour des échanges rapides et fiables, même dans des zones d’accès très fréquentées.
Comment l’AQ-MWS-1035 se connecte-t-il à mon contrôleur d’accès ?
Le lecteur propose Wiegand (D0/D1) et RS-485 avec OSDP v2.2 selon la variante. Les connecteurs physiques sont prévus pour une installation rapide: X1 (4 broches) pour alimentation + RS-485, X2 (6 broches) pour Wiegand et jusqu’à 3 entrées supplémentaires (IN1, IN2, IN3), plus X3 (USB 4 broches, pas de données en champ) dédié à la maintenance et à la configuration. Une sortie 5 V est également disponible pour les besoins d’E/S.
Le clavier est-il utilisable de nuit et en forte luminosité ?
Oui. Le clavier tactile 0–9, * et # est rétroéclairé, avec des LEDs blanches individuellement dimmables. La luminosité s’ajuste automatiquement grâce à un capteur de proximité et un capteur de lumière ambiante. Deux zones LED en façade (haut gauche RGB, haut droite blanche) améliorent la signalisation. Ce pilotage intelligent garantit une ergonomie constante, de nuit comme en plein soleil, et assure une lecture immédiate des états par les utilisateurs.
Quelles sont les protections mécaniques et environnementales ?
Le boîtier associe un cadre métal et une face en verre, avec un encapsulage potté pour la robustesse. L’indice de protection IP65 (face montée) convient aux environnements exigeants. La plage de fonctionnement est de -20 °C à +60 °C, et le stockage de -20 °C à +70 °C. L’humidité relative admissible en transport/stockage est de 5 % à 95 % non condensant. Un interrupteur tamper et l’entrée INS permettent la détection de sabotage.
Quelles sont les dimensions et le poids du lecteur AQ-MWS-1035 ?
Le format est optimisé pour une pose soignée: lecteur seul monté 123 × 42 × 8.25 mm. La hauteur du connecteur arrière est de 8.00 mm. Avec le connecteur arrière, on obtient 123 × 42 × 15.90 mm, et avec le cadre de montage optionnel 123 × 42 × 9.85 mm. Le poids est d’environ 87.5 g. Ces cotes facilitent une intégration discrète et l’alignement précis sur diverses platines.
Quelle alimentation et quelle consommation prévoir ?
L’AQ-MWS-1035 accepte 6,0–28 V en standard, et 10,0–28 V pour les installations certifiées UL. La consommation maximale est de 300 mA @ 6,0 V. Il est classé PS2 selon l’IEC 62368-1. Le courant de court-circuit maximal est < 8 A (valeur constructeur) et < 3,5 A pour des installations UL. Cette souplesse d’alimentation simplifie le réemploi des câbles existants et la mise à niveau progressive des sites.
Quelles normes et certifications l’AQ-MWS-1035 respecte-t-il ?
Le lecteur répond aux principales exigences réglementaires et environnementales: CE/RED pour l’Europe, FCC et IC pour l’Amérique du Nord, UL selon région pour la sécurité électrique, ainsi que REACH et RoHS-III pour les substances réglementées. Cette conformité étendue facilite les déploiements multi-pays et garantit que le matériel s’inscrit dans une démarche de durabilité et de respect des cadres normatifs en vigueur.
Quelle est la vitesse de communication et l’intégration possible ?
Côté radio HF, la vitesse atteint jusqu’à 848 kbit/s pour des échanges transparents avec les transpondeurs. Sur la liaison hôte, RS-485 monte jusqu’à 38 400 baud, assurant une communication robuste sur de longues distances et en environnements perturbés. Les protocoles OSDP v2.2 et Wiegand (selon variante) garantissent une intégration aisée avec la plupart des contrôleurs du marché, que ce soit en modernisation ou en installation neuve.
Comment se déroule la mise en service et la maintenance ?
L’installation est facilitée par la connexion à vis et des borniers clairement identifiés: X1 pour l’alimentation et RS-485, X2 pour Wiegand et les entrées IN1–IN3. Le port X3 (USB 4 broches) est réservé à la maintenance/configuration et ne transporte pas de données en champ. La détection sabotage par interrupteur tamper et l’entrée INS, combinées aux LED de statut, aident au diagnostic rapide, réduisant les temps d’intervention.
En quoi l’AQ-MWS-1035 diffère-t-il des lecteurs standard ?
L’AQ-MWS-1035, lecteur AQ35 d’Acre (Vanderbilt), combine la double fréquence 125 kHz et 13,56 MHz, un clavier tactile rétroéclairé intelligent, des LED dual-zone, et une connectique complète (Wiegand, RS-485, sorties/entrées, USB maintenance). Son boîtier métal/verre potté, l’IP65 (face montée), et la compatibilité étendue des transpondeurs en font une solution premium. Sa plage d’alimentation large, sa conformité internationale et sa portée de lecture jusqu’à 80 mm maximisent la fiabilité et la pérennité des installations.
