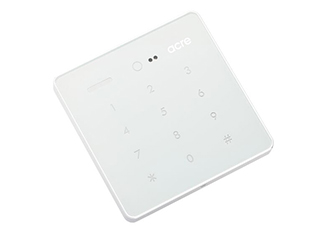

AQ-SWS-1050 Lecteur RFID clavier 125kHz/13,56MHz Wiegand blanc

AQ-SWS-1050 Lecteur RFID clavier 125kHz/13,56MHz Wiegand blanc – sécurité rapide, précise et élégante

Optez pour l’AQ-SWS-1050 pour des accès sécurisés et fluides, sans compromis entre design et performance. Ce lecteur multi‑technologie LF/HF avec pavé tactile rétroéclairé lit vos badges 125 kHz et 13,56 MHz et transmet en Wiegand pour une intégration immédiate. Grâce à sa façade en verre, son cadre métallique et son indice IP65 (face avant monté), il résiste aux environnements exigeants. Son capteur de proximité réveille le clavier, ses LED adaptatives guident l’utilisateur, et sa connexion à vis assure une installation sûre et rapide.

Compatibilité multi‑technologie étendue

Le lecteur AQ-SWS-1050 gère nativement les fréquences 125 kHz (LF) et 13,56 MHz (HF), offrant une migration sereine et un parc de badges unifié. Il prend en charge EM4100/EM4102/EM4200 et la famille ISO14443A (NTAG, MIFARE Classic, MIFARE DESFire, MIFARE Plus, etc.). Avec une distance de lecture jusqu’à 80 mm, vos utilisateurs présentent facilement leur carte. Vous standardisez vos accès, limitez les doublons de technologies et conservez une compatibilité maximale avec vos systèmes actuels et futurs.

Installation rapide et intégration universelle

Grâce à sa sortie Wiegand D0/D1, l’AQ-SWS-1050 s’intègre immédiatement à la majorité des contrôleurs du marché. La connectique à vis et les interfaces X1 (alimentation + RS‑485), X2 (Wiegand 6 broches) et X3 (USB maintenance) simplifient le câblage comme la maintenance. Alimentez‑le de 6 à 28 V DC (10–28 V DC pour installations UL) et exploitez jusqu’à 3 entrées numériques, une entrée sabotage externe (INS) et un contact anti‑sabotage intégré pour une supervision complète.

Robustesse et fiabilité terrain

Conçu pour durer, ce lecteur blanc associe un cadre métallique, une face en verre et un boîtier potté pour une protection optimale. Certifié IP65 (face avant monté), il opère de -20 °C à +60 °C et se stocke jusqu’à +70 °C, avec une humidité admissible de 5 à 95 % non condensante. La consommation maîtrisée (≤ 300 mA @ 6,0 V) optimise l’énergie. Le dispositif anti‑sabotage intégré et l’entrée sabotage externe renforcent la sécurité de vos accès sensibles.

Expérience utilisateur premium

Le pavé tactile rétroéclairé 0–9, * et #, les LED blanches dimmables et les 2 zones LED (RGB + blanc) offrent un guidage clair et personnalisable. Le capteur de proximité réveille automatiquement l’interface, tandis que le capteur de luminosité ambiante adapte l’éclairage pour une lisibilité constante. Le format compact (86 × 86 × 8,25 mm) et le design blanc élégant s’intègrent harmonieusement à vos sites, tout en rendant chaque passage simple, rapide et intuitif.

Description technique

L’AQ-SWS-1050 d’Acre (Vanderbilt) est un lecteur multi‑technologie LF/HF avec pavé tactile rétroéclairé, conçu pour la lecture de badges 125 kHz et 13,56 MHz. Sa sortie Wiegand (D0/D1) simplifie l’intégration, tandis que les interfaces X1 pour l’alimentation + RS‑485, X2 Wiegand 6 broches et X3 USB maintenance facilitent installation et service. La distance de lecture atteint jusqu’à 80 mm et la consommation reste ≤ 300 mA @ 6,0 V.

Son châssis robuste (cadre métallique, face en verre, boîtier potté) et l’indice IP65 (face avant monté) assurent la tenue en environnements exigeants. Il fonctionne de -20 °C à +60 °C et se stocke jusqu’à +70 °C, avec 5–95 % d’humidité non condensante. Le pavé tactile 0–9, * et # s’accompagne de LED blanches dimmables, 2 zones LED RGB + blanc, capteur de proximité et capteur de luminosité ambiante. Les E/S incluent jusqu’à 3 entrées numériques, une entrée sabotage externe (INS) et un contact anti‑sabotage intégré.

Caractéristiques détaillées

• Marque et modèle: Acre (Vanderbilt) AQ-SWS-1050, lecteur de carte avec clavier et connexion à vis, blanc.
• Type de lecteur: Lecteur multi‑technologie LF/HF avec pavé tactile rétroéclairé.
• Fréquences de fonctionnement: 125 kHz (LF) / 13,56 MHz (HF).
• Distance de lecture (LF/HF): Jusqu’à 80 mm.
• Tension d’alimentation: 6 – 28 V DC (10 – 28 V DC pour installations certifiées UL).
• Consommation maximale: ≤ 300 mA @ 6,0 V.
• Plage de température de fonctionnement: -20 °C à +60 °C.
• Plage de température de stockage: -20 °C à +70 °C.
• Humidité relative (transport / stockage): 5 % à 95 % non condensante.
• Indice de protection: IP65 (face avant monté).
• Matériaux et construction: Cadre métallique avec face en verre; boîtier potté.
• Dimensions (lecteur seul monté): 86 × 86 × 8,25 mm.
• Hauteur connecteur arrière: 8,00 mm.
• Dimensions (avec connecteur arrière): 86 × 86 × 15,90 mm.
• Poids: ≈ 113 g (lecteur potté avec connecteurs et plaque de montage).
• Clavier et voyants: Pavé tactile rétroéclairé (touch) 0–9, * et #; LED blanches individuellement dimmables; capteur de proximité et capteur de luminosité ambiante; 2 zones LED (RGB + blanc).
• Interfaces physiques et connecteurs: X1 (alimentation + RS‑485), X2 (Wiegand D0/D1, 6 broches), X3 (USB pour maintenance).
• Entrées / sorties numériques: Wiegand D0/D1; jusqu’à 3 entrées numériques (IN1, IN2, IN3); entrée sabotage externe (INS) et contact anti‑sabotage intégré.
• Protocoles hôtes: Wiegand (D0/D1) pour la variante Wiegand (variante OSDP disponible sur modèles OSDP).
• Transpondeurs pris en charge (exemples): Large support LF et HF, EM4100/EM4102/EM4200 (125 kHz) et ISO14443A (NTAG, MIFARE Classic, MIFARE DESFire, MIFARE Plus, etc.).
• Certifications et conformités: CE / RED, FCC, IC, UL listé, REACH, RoHS‑III.

FAQ

Le lecteur AQ-SWS-1050 est‑il compatible avec mes badges existants en 125 kHz et 13,56 MHz ?

Oui. L’AQ-SWS-1050 lit les technologies LF 125 kHz (EM4100/EM4102/EM4200) et HF 13,56 MHz conformes ISO14443A, dont NTAG, MIFARE Classic, MIFARE DESFire et MIFARE Plus. Cette compatibilité multi‑technologie facilite les déploiements mixtes et les migrations progressives. Vous pouvez ainsi conserver votre parc de badges tout en préparant l’évolution vers des supports plus sécurisés en 13,56 MHz.

Comment s’intègre‑t‑il à mon contrôleur d’accès actuel ?

Le modèle AQ-SWS-1050 propose une sortie Wiegand D0/D1, reconnue par la plupart des contrôleurs d’accès. Il dispose d’un bornier à vis, des interfaces X1 (alimentation + RS‑485), X2 (Wiegand 6 broches) et X3 (USB pour maintenance) pour un câblage simple et pérenne. L’intégration est donc rapide, fiable et compatible avec les architectures existantes.

Quelle est la distance de lecture et l’expérience utilisateur au quotidien ?

La distance de lecture atteint jusqu’à 80 mm, offrant une présentation naturelle du badge. Le pavé tactile 0–9, * et # est rétroéclairé, avec LED blanches dimmables et 2 zones LED (RGB + blanc) pour un guidage visuel intuitif. Le capteur de proximité réveille le clavier, et celui de luminosité adapte l’éclairage pour une lisibilité optimale en toute condition.

Est‑il adapté aux environnements contraignants ou extérieurs ?

Oui. Grâce à son indice IP65 (face avant monté), son cadre métallique, sa face en verre et son boîtier potté, le lecteur AQ-SWS-1050 résiste à la poussière et aux projections d’eau. Il fonctionne de -20 °C à +60 °C, se stocke jusqu’à +70 °C et supporte 5–95 % d’humidité non condensante, idéal pour halls, abris et zones exposées.

Quelles sont les exigences d’alimentation électrique ?

Le lecteur s’alimente en 6 – 28 V DC. Pour les installations certifiées UL, la plage recommandée est 10 – 28 V DC. Sa consommation maximale est ≤ 300 mA @ 6,0 V. Cette souplesse d’alimentation facilite l’intégration sur sites neufs ou en rénovation, tout en garantissant une performance stable et une consommation énergétique maîtrisée.

Quelles fonctions de sécurité matérielle sont incluses ?

L’AQ-SWS-1050 intègre un contact anti‑sabotage et une entrée sabotage externe (INS) pour détecter toute tentative d’arrachement ou d’ouverture. Jusqu’à 3 entrées numériques (IN1, IN2, IN3) permettent d’ajouter des capteurs ou boutons. Le châssis robuste métallique, la face en verre et le boîtier potté renforcent la protection contre les agressions et l’intrusion.

Quelles sont ses dimensions et son design ?

Le lecteur, de couleur blanche, mesure 86 × 86 × 8,25 mm (lecteur seul monté). Avec le connecteur arrière, l’épaisseur atteint 15,90 mm, la hauteur du connecteur étant de 8,00 mm. Son poids est d’environ 113 g (lecteur potté avec connecteurs et plaque de montage). Le design épuré en verre et métal s’intègre discrètement dans les environnements modernes.

Quels badges et standards sont pris en charge en HF ?

En 13,56 MHz (HF), l’AQ-SWS-1050 prend en charge ISO14443A, notamment NTAG, MIFARE Classic, MIFARE DESFire et MIFARE Plus. Cette prise en charge couvre des usages variés, de la simple identification à des scénarios avancés nécessitant plus de sécurité et de mémoire. Elle favorise également une gestion durable du cycle de vie de vos identifiants.

Le produit est‑il certifié pour les déploiements professionnels ?

Oui. L’AQ-SWS-1050 est listé UL et conforme aux réglementations et directives CE / RED, FCC, IC, REACH et RoHS‑III. Ces conformités attestent de la sécurité électrique, de la compatibilité électromagnétique et du respect des exigences environnementales. Elles permettent un déploiement serein dans des projets soumis à des normes strictes et audits qualité.

Existe‑t‑il d’autres protocoles hôtes que Wiegand ?

Ce modèle fournit Wiegand (D0/D1) pour une compatibilité maximale. Une variante OSDP est disponible sur les modèles OSDP de la gamme si vous souhaitez un protocole chiffré et bidirectionnel. Grâce à cette flexibilité, vous pouvez démarrer avec Wiegand et envisager une évolution vers OSDP selon vos stratégies de sécurité et de supervision.
