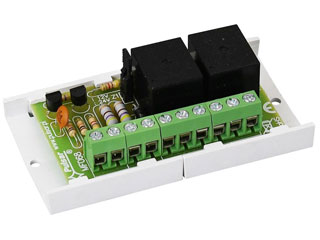

AWZ508 Module relais 2 canaux 12/24V, NO/NC, 2A, 30VDC/50VAC

AWZ508 Module relais 2 canaux 12/24V, NO/NC, 2A, 30VDC/50VAC — fiabilité, flexibilité et contrôle précis

Boostez vos automatismes avec l’AWZ508 Module relais 2 canaux 12/24V, NO/NC, 2A, 30VDC/50VAC. Conçu pour les intégrateurs et les bricoleurs exigeants, ce module PK2 offre une commutation sûre jusqu’à 30 VDC/50 VAC et 2 A par relais. Sa consommation maîtrisée (75 mA max) et sa sélection d’alimentation par cavalier en font un choix idéal pour l’alarme, la domotique et l’industriel léger. Indication LED, entrées T+ et T−, NO/NC et montage rapide garantissent une installation propre, durable et évolutive.

Polyvalence 12/24 V et NO/NC sur 2 canaux

L’AWZ508 offre deux relais indépendants avec contacts C/NO/NC, permettant de piloter séparément deux circuits. Grâce à la tension de bobine 12 V ou 24 V et à la sélection d’alimentation 10–15 V DC ou 21–28 V DC par cavalier, il s’intègre sans friction dans de nombreux systèmes. Cette polyvalence simplifie la rétrofit d’installations existantes et limite le stock de références, tout en assurant une compatibilité large avec alarmes, contrôles d’accès et scénarios domotiques.

Commutation sûre: 2 A à 30 VDC/50 VAC

Chaque relais supporte 2 A max à 30 V DC et 2 A à 50 V AC, offrant une marge solide pour la plupart des charges de commande (serrures, sirènes, éclairages basse tension, cartes logiques). Les contacts NO/NC garantissent des logiques de sécurité fiables, même en cas de coupure. L’indication optique par LED confirme l’état en un coup d’œil, réduisant les erreurs et accélérant le diagnostic lors de la mise en service ou des opérations de maintenance.

Commande simple: niveaux haut/bas T+ et T−

Les entrées de commande T+ et T− autorisent un déclenchement par niveau haut ou bas, facilitant l’interface avec des sorties collecteur ouvert, TTL ou automates. Vous pouvez piloter précisément l’activation des relais selon vos scénarios, sans circuits additionnels. Cette approche réduit la complexité de câblage et améliore la robustesse du système, tout en restant compatible avec un large éventail de contrôleurs disponibles sur le marché.

Installation rapide et durable

Le module se fixe au choix par ruban de montage adhésif ou par vissage, pour une intégration propre dans un coffret ou une goulotte. La sélection du type de fusible via cavalier ajoute une couche de protection adaptée à votre application. Avec seulement 75 mA de consommation max et un format compact de 80 × 22 × 43 mm (±2 mm) pour 40 g, l’AWZ508 s’intègre facilement, même dans les espaces restreints.

AWZ508 Module relais 2 canaux 12/24V — description technique

L’AWZ508 (module de relais PK2) intègre deux relais avec bobines 12 V ou 24 V et des contacts C/NO/NC. L’alimentation est sélectionnable par cavalier: 10–15 V DC ou 21–28 V DC, pour une flexibilité maximale. La consommation est limitée à 75 mA (max). Les contacts des relais commutent jusqu’à 2 A à 30 V DC et 2 A à 50 V AC, soit 30 VDC/50 VAC max. L’état de chaque relais est indiqué par LED pour un repérage immédiat.

Le déclenchement s’effectue via les entrées T+ et T−, acceptant un niveau haut ou bas selon votre logique de commande. Le module propose la sélection du type de fusible via cavalier, pour adapter la protection aux charges. La fixation est prévue par ruban adhésif ou par vissage. Sa compacité (80 × 22 × 43 mm, ±2 mm) et sa masse de 40 g facilitent l’intégration dans des coffrets électriques, automates et contrôles d’accès.

Autres informations importantes

• Type de produit: Module relais (PK2).
• Nombre de relais: 2.
• Type de contacts: C (commun) / NO (normalement ouvert) / NC (normalement fermé).
• Tension de la bobine des relais: 12 V ou 24 V.
• Tension d’alimentation: 10–15 V DC ou 21–28 V DC (sélection par cavalier).
• Consommation: 75 mA (max).
• Tension maximale commutée: 30 V DC / 50 V AC.
• Courant maximal commuté: 2 A à 30 V DC ; 2 A à 50 V AC.
• Entrées de commande: T+ et T− (déclenchement par niveau haut ou bas).
• Indication: optique par LED.
• Possibilité de fusible: sélection du type de fusible via cavalier.
• Méthode de fixation: ruban de montage (adhésif) ou vissage.
• Dimensions (L × l × h): 80 × 22 × 43 mm (±2 mm).
• Masse: 40 g.

FAQ

Qu’est-ce que l’AWZ508 et à quoi sert-il ?

L’AWZ508 est un module relais 2 canaux PK2 conçu pour piloter des charges basse tension en toute sécurité. Il accepte des commandes logiques via T+ et T−, commute jusqu’à 2 A à 30 V DC ou 50 V AC, et propose des contacts C/NO/NC. Il est idéal pour la domotique, les alarmes, l’industriel léger et les contrôles d’accès nécessitant une séparation galvanique et une logique NO/NC.

Quelle est la différence entre l’alimentation et la tension de bobine 12/24 V ?

La tension de bobine indique que chaque relais interne est conçu pour 12 V ou 24 V. L’alimentation globale du module se sélectionne par cavalier: 10–15 V DC ou 21–28 V DC. Cette double souplesse garantit la compatibilité avec de nombreuses sources d’alimentation tout en assurant que les bobines reçoivent la tension adéquate pour un fonctionnement fiable et une commutation nette.

Quels types de contacts sont disponibles et pourquoi est-ce utile ?

Chaque relais offre des contacts C/NO/NC: commun, normalement ouvert et normalement fermé. Cela permet de configurer des actions en logique d’ouverture ou de fermeture selon l’état au repos ou activé. Cette flexibilité est essentielle pour des fonctions de sécurité, des verrouillages, des temporisations ou des inversions de logique, tout en facilitant l’adaptation à différents schémas existants.

Jusqu’à quelle charge l’AWZ508 peut-il commuter ?

Les contacts de chaque relais acceptent 2 A max à 30 V DC et 2 A max à 50 V AC, avec une tension maximale commutée de 30 VDC/50 VAC. Ces valeurs couvrent la majorité des charges de commande: électroaimants, serrures, sirènes, éclairages basse tension ou entrées d’automates. Respectez toujours les limites de courant et de tension pour préserver la longévité des contacts et la sécurité.

Comment se fait la commande via T+ et T− ?

Les entrées T+ et T− acceptent un déclenchement par niveau haut ou bas, ce qui facilite la connexion à des sorties collecteur ouvert, TTL, cartes de contrôle d’accès ou automates. Cette compatibilité réduit le besoin d’interfaces additionnelles. Un câblage correct de la référence commune et le respect des niveaux logiques garantissent une activation fiable et reproductible des relais dans tous vos scénarios.

L’installation est-elle simple et quelles sont les options de montage ?

Oui. Le module se fixe rapidement au choix par ruban de montage adhésif pour une pose propre ou par vissage pour une tenue mécanique renforcée. Son format compact (80 × 22 × 43 mm ±2 mm) et sa masse de 40 g permettent une intégration facile dans des coffrets, rails ou goulottes. Les borniers à vis facilitent un câblage net et robuste, même dans des environnements exigus.

Quelle est la consommation et quel impact sur l’alimentation ?

La consommation du module est de 75 mA max. Cette faible demande énergique simplifie la sélection de l’alimentation, surtout lorsqu’elle est partagée avec d’autres équipements. Assurez-vous que votre bloc d’alimentation couvre la plage 10–15 V DC ou 21–28 V DC selon le cavalier, et qu’il fournit la marge nécessaire pour les charges commandées et les pics éventuels lors de la commutation.

L’AWZ508 dispose-t-il d’indications d’état ?

Oui, l’AWZ508 propose une indication optique par LED. Chaque LED reflète l’état d’activation du relais correspondant. Cette visualisation immédiate simplifie les tests, la mise en service et le dépannage. Elle permet de confirmer la réception des commandes T+/T−, d’identifier rapidement une inversion de logique, et de valider l’activation des charges en temps réel sans instruments supplémentaires.

Qu’en est-il de la protection par fusible ?

Le module offre une possibilité de fusible avec sélection du type via cavalier. Cette fonctionnalité aide à adapter la protection au profil de votre charge, limitant les risques en cas de court-circuit ou de surcharge. Le choix correct du fusible et la configuration adéquate par cavalier participent à la sécurité globale de l’installation et à la durabilité des composants de puissance.

Dans quels cas privilégier l’AWZ508 pour mes projets ?

Choisissez l’AWZ508 lorsque vous avez besoin d’un relais double canal compact, d’une compatibilité d’alimentation 12/24 V, de contacts C/NO/NC, d’une commande simple par niveaux T+/T− et d’une commutation sûre jusqu’à 2 A à 30 VDC/50 VAC. Il est particulièrement adapté aux systèmes d’alarme, de contrôle d’accès, d’automatisation résidentielle et aux applications industrielles légères nécessitant fiabilité, visibilité par LED et montage flexible.
