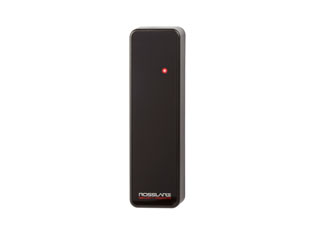

AY-L6255 Lecteur RFID 13,56 MHz MIFARE/iClass/NFC Mullion

AY-L6255 Lecteur RFID 13,56 MHz MIFARE/iClass/NFC Mullion : performance, sécurité et compatibilité maximum

Boostez la fiabilité de vos contrôles d’accès avec l’AY-L6255 Lecteur RFID 13,56 MHz MIFARE/iClass/NFC Mullion. Conçu pour lire les numéros de série (CSN) des cartes MIFARE, iClass et NFC, il s’intègre sans effort à vos systèmes existants via Wiegand, Clock & Data et OSDP v2 sécurisé AES‑128. Son boîtier mullion compact facilite l’installation sur huisseries et boîtiers US/UK/Asia, tandis que son câble pigtail de 5 mètres accélère le câblage. Robuste (IP68/IP65, IK08), précis (≈ 70 mm de portée), et éco-efficace, il garantit une expérience fluide grâce à sa LED tricolore et son buzzer configurables.

Compatibilité multi-technologies inégalée

L’AY-L6255 lit à 13,56 MHz et gère la lecture du CSN (Card Serial Number) sur un large éventail de technologies: ISO14443A (MIFARE Classic EV1, MIFARE Ultralight, MIFARE Plus, MIFARE DESFire), ISO14443B, ISO15693, ISO18092 (FeliCa), NFC (N‑TAG, Card Emulation), iClass, PicoPass, iCode et LEGIC. Cette polyvalence maximise la réutilisation de vos badges existants et simplifie les migrations, que vous gériez des parcs hétérogènes ou des sites multi‑marques. Résultat: un seul lecteur pour couvrir la quasi‑totalité des cartes sans contact courantes.

Sécurité de bout en bout et anti‑sabotage

La communication OSDP v2 avec Secure Channel Protocol et chiffrement AES‑128 renforce la protection entre le lecteur et le contrôleur. L’AY-L6255 intègre une détection optique de sabotage mural et une sortie sabotage en collecteur ouvert (actif bas, 16 mA max) pour réagir aux tentatives d’arrachement. Les contrôles LED et buzzer (contacts secs N.O., configuration programmable) permettent des retours visuels et sonores adaptés aux politiques d’accès, tout en consolidant l’audit et la sécurité opérationnelle.

Intégration simple et installation flexible

Grâce aux interfaces Wiegand, Clock & Data (C&D) et RS‑485 OSDP v2, l’AY-L6255 s’intègre aux contrôleurs existants. Il supporte de multiples formats Wiegand: 26 bits (par défaut), 32, 34, 40, 56, 64, 96 et 128 bits. La distance de câble atteint 150 m en Wiegand (18‑AWG) et 1 200 m en OSDP (2×2 18‑AWG torsadé blindé). Son câble pigtail de 5 m accélère la pose, et les options de montage mullion, micro‑mullion, boîtiers US et UK/Asia assurent une adaptation parfaite au site.

Robustesse terrain et confort d’usage

Conçu pour résister, le lecteur affiche IP68 (sans DIP) ou IP65 (avec DIP), IK08 (sans lunette/bezel), et fonctionne de ‑35 °C à 66 °C, 0 à 95 % HR (sans condensation). L’alimentation 8 à 16 V DC et la consommation maîtrisée (55 mA veille/80 mA max, ≈ 0,96 W à 12 V) conviennent aux sites exigeants. La portée de lecture ≈ 70 mm, la LED tricolore configurable et le buzzer offrent une expérience fluide et rapide pour les utilisateurs, même en environnement difficile.

Description technique de l’AY-L6255 Lecteur RFID 13,56 MHz MIFARE/iClass/NFC Mullion

L’AY-L6255 opère à 13,56 MHz et lit le CSN (Card Serial Number) de cartes MIFARE, iClass et NFC, entre autres. Il prend en charge ISO14443A (MIFARE Classic EV1, Ultralight, Plus, DESFire), ISO14443B, ISO15693, ISO18092 (FeliCa), NFC (N‑TAG, Card Emulation), ainsi que PicoPass, iCode et LEGIC. La portée de lecture est d’environ 70 mm selon la carte et l’environnement électromagnétique. L’alimentation requise varie de 8 à 16 V DC, avec un courant typique de 55 mA (veille) à 80 mA (maximum), soit ≈ 0,96 W à 12 V.

Pour la connectique, il propose Wiegand, Clock & Data (C&D) et OSDP v2 (Secure Channel AES‑128). Les formats Wiegand supportés vont de 26 bits (par défaut) jusqu’à 128 bits. Les distances de câble atteignent 150 m en Wiegand (18‑AWG) et 1 200 m en OSDP RS‑485 (2×2 18‑AWG torsadé blindé). Le lecteur inclut une sortie sabotage collecteur ouvert (actif bas, 16 mA), des entrées de contrôle LED/buzzer par contacts secs N.O., et une LED tricolore configurable pour un pilotage visuel précis.

Autres informations importantes

• Rossalre Lecteur Mullion CSN Select. Lit 13,56 MHz, entre autres, les numéros de série MIFARE, iClass et NFC.
• Câble pigtail: 5 mètres pour un raccordement rapide et fiable.
• Dimensions (H × L × P): 144,9 × 42,9 × 22,1 mm (également référencé 144,90 × 42,90 × 22,10 mm).
• Poids: 130 g.
• Indices de protection: IP68 (modèles sans interrupteurs DIP) / IP65 (modèles avec interrupteurs DIP).
• Résistance aux chocs: IK08 (sans la lunette/bezel).
• Détection sabotage physique: détection optique de sabotage mural.
• Plage de température de fonctionnement: ‑35 °C à 66 °C; humidité: 0 à 95 % HR (sans condensation).
• Options de montage: Mullion, micro‑mullion, boîtier US (gangbox) et UK/Asia gangbox.
• Remarques portée: mesurée avec carte MIFARE Classic EV1; la portée varie selon la technologie et la proximité de métal.
• Protocole de sécurité: OSDP v2 avec Secure Channel Protocol (SCP) utilisant AES‑128.

FAQ – AY-L6255 Lecteur RFID 13,56 MHz MIFARE/iClass/NFC Mullion

Quelles technologies de cartes et tags sont compatibles avec l’AY-L6255 ?

Le lecteur fonctionne à 13,56 MHz et lit le CSN des cartes ISO14443A (MIFARE Classic EV1, MIFARE Ultralight, MIFARE Plus, MIFARE DESFire), ISO14443B, ISO15693 et ISO18092 (FeliCa). Il supporte également NFC (N‑TAG et Card Emulation), iClass, PicoPass, iCode et LEGIC. Cette compatibilité étendue simplifie les migrations et permet d’unifier différents badges sur un seul point de lecture fiable.

Quelle est la portée de lecture et de quoi dépend‑elle ?

La portée typique est d’environ 70 mm (7 cm), mais elle varie selon la technologie de la carte, son antenne, l’orientation et l’environnement électromagnétique. Elle est mesurée avec une carte MIFARE Classic EV1. La présence de métal à proximité peut réduire la distance. Une installation soignée, un câblage adapté et un choix de supports non métalliques contribuent à optimiser la performance de lecture.

Quelles interfaces et formats de données le lecteur propose‑t‑il ?

L’AY-L6255 offre Wiegand, Clock & Data (C&D) et OSDP v2 en RS‑485. En Wiegand, il gère nativement 26 bits (par défaut) et supporte 32, 34, 40, 56, 64, 96 et 128 bits, ce qui facilite l’intégration avec une grande diversité de contrôleurs. OSDP v2 ajoute une communication bidirectionnelle et sécurisée, idéale pour les installations modernes nécessitant supervision, diagnostics et mises à jour de configuration.

Quelles sont les exigences d’alimentation et la consommation électrique ?

Le lecteur fonctionne entre 8 et 16 V DC. À 12 V, le courant est d’environ 55 mA en veille et 80 mA en charge maximale, soit une puissance proche de 0,96 W. Cette efficacité énergétique limite la dissipation thermique et simplifie la planification de l’alimentation sur des lignes longues, notamment lorsque plusieurs lecteurs partagent une même source.

Le lecteur convient‑il à une utilisation extérieure et aux environnements exigeants ?

Oui. Les modèles sans DIP atteignent IP68 (haute protection contre poussières et immersion), et les modèles avec DIP IP65. La résistance aux chocs IK08 (sans lunette/bezel) et la plage de température ‑35 °C à 66 °C garantissent une tenue en extérieur. L’humidité admissible de 0 à 95 % HR (sans condensation) renforce sa fiabilité sur sites industriels ou exposés aux intempéries.

Comment l’AY-L6255 gère‑t‑il la sécurité et la détection de sabotage ?

La sécurité de communication est assurée par OSDP v2 avec Secure Channel Protocol utilisant AES‑128. Côté physique, une détection optique de sabotage mural alerte en cas d’arrachement. Le lecteur fournit une sortie sabotage en collecteur ouvert, active bas, avec un courant de drain maximal de 16 mA. Ces dispositifs, combinés aux contrôles LED/buzzer configurables, renforcent la supervision et la réponse aux incidents.

Quelles distances de câblage peut‑on atteindre vers le contrôleur ?

En Wiegand, la distance maximale est de 150 m avec du câble 18‑AWG. En OSDP (RS‑485), elle peut atteindre 1 200 m en utilisant un câble 2×2 18‑AWG torsadé blindé. Le support d’OSDP v2 permet en outre des diagnostics et une sécurité accrue sur longue distance. Le câble pigtail de 5 mètres fourni facilite les raccordements dans les environnements contraints.

Quelles sont les options de montage et les dimensions du lecteur ?

Le format mullion s’adapte aux montants étroits et se décline aussi en micro‑mullion. L’AY-L6255 se fixe sur boîtiers US (gangbox) et UK/Asia gangbox. Ses dimensions sont 144,9 × 42,9 × 22,1 mm (également référencées 144,90 × 42,90 × 22,10 mm), pour un poids de 130 g. Ce design compact optimise l’ergonomie sans compromettre la robustesse ni la portée de lecture.

Comment fonctionnent les LED et le buzzer sur ce modèle ?

Le lecteur dispose d’une LED tricolore configurable pour des retours visuels clairs (accès accordé/refusé, état). Le buzzer est aussi pilotable. Les entrées de contrôle LED/buzzer se font par contacts secs (N.O.) et sont programmables selon les besoins du site. Cette flexibilité permet d’harmoniser l’expérience utilisateur avec les politiques de sécurité et les scénarios de contrôle d’accès.

Que signifie “Rossalre Lecteur Mullion CSN Select” dans la fiche ?

Cette mention souligne l’orientation CSN (lecture du numéro de série de la carte) du lecteur mullion Rossalre et sa compatibilité avec MIFARE, iClass et NFC à 13,56 MHz. CSN Select met l’accent sur la simplicité d’intégration avec de nombreux systèmes. Le câble pigtail de 5 mètres, le support d’OSDP v2 AES‑128 et la large palette de technologies l’inscrivent comme un choix polyvalent pour moderniser vos accès.

L’AY-L6255 est‑il adapté aux migrations et parcs hétérogènes ?

Absolument. Sa prise en charge des standards ISO14443A/B, ISO15693, ISO18092 (FeliCa), NFC, iClass, PicoPass, iCode et LEGIC permet de lire le CSN de nombreux badges existants. Les interfaces Wiegand/C&D/OSDP v2 et les formats Wiegand multiples assurent une transition en douceur vers des contrôleurs modernes, sans remplacer immédiatement tout le parc de cartes ni refondre l’architecture.
