AYC-M6355 Lecteur clavier RFID/NFC 13,56MHz MIFARE OSDP Wiegand

AYC-M6355 Lecteur clavier RFID/NFC 13,56MHz MIFARE OSDP Wiegand — la sécurité pro, simple et rapide à déployer

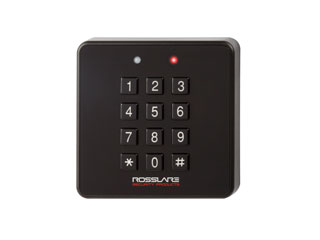

Le AYC-M6355 de Rosslare est un Lecteur CSN Select avec clavier qui combine lecture RFID/NFC 13,56 MHz et saisie PIN pour une authentification plus forte. Compatible MIFARE, iClass, NFC et FeliCa, il s’intègre en Wiegand ou OSDP V2 chiffré AES‑128. Robuste (IP65/IP68, IK08), il fonctionne de -35 °C à +66 °C, en intérieur comme en extérieur. Son clavier 3×4 rétroéclairé, ses LED tri‑couleur et son buzzer programmable offrent une expérience fluide. Installation aisée, portée de lecture jusqu’à 9 cm (carte) et 7 cm (smartphone). Garantie 5 ans.

Sécurité de niveau professionnel

L’AYC-M6355 prend en charge OSDP V2 avec canal sécurisé (SCP) et chiffrement AES‑128 pour protéger les échanges sur RS‑485. La détection optique de sabotage mural, la sortie tamper en collecteur ouvert (active low) et la résistance au vandalisme IK08 renforcent la protection physique. En ajoutant le clavier 3×4 pour un double facteur (carte + PIN), vous élevez le niveau d’authentification. Les lignes de contrôle LED/buzzer programmables et les deux LED tri‑couleur renforcent la signalisation d’état et la réaction aux tentatives d’intrusion.

Compatibilité et flexibilité maximales

Optimisé pour 13,56 MHz, le AYC-M6355 lit les numéros de série (CSN) des cartes MIFARE, iClass et NFC, et gère les normes ISO14443A/B, ISO15693, ISO18092 (FeliCa) et NFC (N‑TAG & émulation carte). Il accepte MIFARE Classic EV1 (lecture de secteur), Ultralight, Plus S/SE/X/EV1, DESFire EV1/EV2, ISO15693 (HID iClass, PicoPass, iCode, LEGIC), ainsi que ISO14443B (China National ID). Sorties Wiegand (26 à 128 bits) ou OSDP (RS‑485) pour s’adapter à tout contrôleur. NFC smartphone jusqu’à 7 cm.

Installation simple et intégration universelle

Le lecteur se monte sur boîtier US gangbox ou boîtier UK/Asie, avec gabarit et kit de fixation fournis. Les distances de câble atteignent 150 m en Wiegand (18 AWG) et 1 200 m en OSDP RS‑485 avec câble torsadé blindé 2×2 18 AWG. L’alimentation 8 à 16 V DC, la consommation maîtrisée (120 mA en veille, 160 mA max) et les lignes de contrôle programmables (LED verte, LED rouge, buzzer, contacts secs N.O.) simplifient l’intégration dans des systèmes neufs ou existants.

Expérience utilisateur fluide et évolutive

Le clavier 3×4, utilisable pour la programmation locale, bénéficie d’un rétroéclairage bleu avec modes Marche/Arrêt/Atténuation pour économiser l’énergie. Les deux LED tri‑couleur et le buzzer interne programmable assurent un retour visuel et sonore clair. La technologie convertible permet, avec un module relais dédié, de faire fonctionner l’AYC-M6355 comme contrôleur autonome sécurisé. Huit formats de transmission clavier sont sélectionnables localement pour correspondre exactement aux exigences de votre contrôleur d’accès.

Description technique du AYC-M6355 Lecteur clavier RFID/NFC 13,56MHz MIFARE OSDP Wiegand

Lecteur sans contact 13,56 MHz (lecture du CSN) avec clavier, le Rosslare AYC-M6355 lit notamment les numéros de série MIFARE, iClass et NFC. Il prend en charge ISO14443A, ISO14443B, ISO15693, ISO18092 (FeliCa) et NFC (N‑TAG & émulation carte). La portée atteint 9 cm avec carte 13,56 MHz et jusqu’à 7 cm avec smartphone NFC. L’alimentation va de 8 à 16 V DC pour 120 mA (veille) et 160 mA (max).

Les sorties Wiegand couvrent 26 bits (par défaut) et 32/34/40/56/64/96/128 bits, ou OSDP (RS‑485) avec OSDP V2 + SCP chiffré AES‑128. Distances de câble: 150 m (Wiegand, 18 AWG) et 1 200 m (OSDP RS‑485, torsadé blindé 2×2 18 AWG). Lignes de contrôle programmables LED verte/rouge et buzzer (contacts secs, N.O.). Sortie tamper en collecteur ouvert (active low), 16 mA max. Clavier matrice 3×4, rétroéclairage bleu, deux LED tri‑couleur, buzzer interne programmable, détection optique de sabotage mural.

Autres informations importantes

• Indice de protection: IP65 (modèles avec DIP) ou IP68 (modèles sans DIP).
• Résistance au vandalisme: IK08 (sans la béquille/pare‑bezel).
• Température de fonctionnement: -35 °C à +66 °C; humidité: 0 à 95 % HR (sans condensation).
• Matériau polycarbonate résistant aux UV, époxy‑potting, usage intérieur/extérieur.
• Dimensions: 89,5 × 88,9 × 18,25 mm (fiche courte) et 89,5 × 88,9 × 18,3 mm (fiche détaillée). Poids: 169 g.
• Technologies/crédentiales: MIFARE Classic EV1 (lecture de secteur), MIFARE Ultralight, MIFARE Plus S/SE/X/EV1, MIFARE DESFire EV1/EV2, NFC N‑TAG, ISO14443B (China National ID), ISO15693 (HID iClass, PicoPass, iCode, LEGIC), ISO18092 (FeliCa).
• Options de montage: boîtiers US gangbox et UK/Asie; gabarit et kit de fixation inclus.
• Technologie convertible: peut fonctionner en contrôleur autonome sécurisé avec module relais dédié.
• Formats de transmission clavier: huit options sélectionnables localement.
• Certificat/garantie: garantie produit limitée 5 ans.
• Produit: Rosslare Lecteur CSN Select avec Clavier, fréquence 13,56 MHz.

FAQ — AYC-M6355 Lecteur clavier RFID/NFC 13,56MHz MIFARE OSDP Wiegand

Ce lecteur est‑il compatible avec mes badges existants en 13,56 MHz ?

Oui. L’AYC-M6355 lit les numéros de série (CSN) en 13,56 MHz et prend en charge un large éventail de technologies: MIFARE Classic EV1 (lecture de secteur), MIFARE Ultralight, MIFARE Plus S/SE/X/EV1, MIFARE DESFire EV1/EV2, ISO15693 (HID iClass, PicoPass, iCode, LEGIC), ISO14443B (China National ID) et ISO18092 (FeliCa). Il gère aussi NFC N‑TAG et l’émulation carte pour smartphones compatibles.

Quelle est la distance de lecture typique avec carte et smartphone NFC ?

Avec une carte 13,56 MHz, la portée de lecture atteint jusqu’à 9 cm dans des conditions normales. Avec un smartphone NFC, la portée va jusqu’à 7 cm, en fonction du modèle et de l’orientation de l’antenne. Ces performances assurent une expérience utilisateur fluide tout en limitant les lectures involontaires. Le positionnement du support et la qualité du support NFC peuvent influencer légèrement la distance obtenue.

Wiegand ou OSDP: quel mode choisir pour l’AYC-M6355 ?

Le lecteur propose Wiegand (26 bits par défaut, 32/34/40/56/64/96/128 bits) pour une compatibilité universelle avec les contrôleurs existants. OSDP (RS‑485) est recommandé pour les nouvelles installations: il offre l’adressage, la supervision et surtout OSDP V2 avec canal sécurisé (SCP) chiffré en AES‑128. OSDP permet aussi des distances de câblage plus longues (jusqu’à 1 200 m) et une meilleure résilience au bruit électromagnétique.

Quelles sont les exigences de câblage et les distances maximales supportées ?

En Wiegand, utilisez un câble 18 AWG de bonne qualité pour atteindre jusqu’à 150 m. En OSDP RS‑485, un câble torsadé blindé 2×2 en 18 AWG permet des distances jusqu’à 1 200 m. Respectez les bonnes pratiques de mise à la terre et de blindage pour garantir l’intégrité des données. Les lignes de contrôle programmables pour LED et buzzer sont disponibles via des contacts secs (N.O.).

Le lecteur résiste‑t‑il aux environnements extérieurs et aux actes de vandalisme ?

Oui. Le boîtier en polycarbonate résistant aux UV, l’époxy‑potting et les indices IP65 (modèles avec DIP) ou IP68 (modèles sans DIP) rendent le produit adapté à l’intérieur comme à l’extérieur. Il est certifié IK08 (sans la béquille/pare‑bezel) pour la résistance aux chocs. La détection optique de sabotage mural (tamper) et la sortie tamper (collecteur ouvert, active low, 16 mA max) renforcent la sécurité physique.

Quelles sont les conditions d’alimentation et la consommation électrique ?

L’AYC-M6355 fonctionne entre 8 et 16 V DC, avec un courant typique de 120 mA en veille et 160 mA au maximum. Cette faible consommation facilite l’intégration sur des alimentations partagées d’un système de contrôle d’accès. Les lignes de contrôle programmables (LED verte, LED rouge, buzzer) optimisent la signalisation tout en maîtrisant l’énergie, et le rétroéclairage bleu du clavier peut être réglé sur Marche, Arrêt ou Atténuation.

Comment l’interface utilisateur facilite‑t‑elle l’accès des usagers ?

Le clavier matrice 3×4 permet la saisie de PIN et la programmation locale. Le rétroéclairage bleu ajustable garantit la lisibilité, même en basse lumière. Deux LED tri‑couleur indiquent clairement les statuts (accès accordé/refusé, état du système), tandis que le buzzer interne programmable fournit un retour sonore distinct. L’ensemble offre une expérience intuitive, rapide et fiable, réduisant les erreurs d’usage lors des pics d’affluence.

Peut‑on utiliser l’AYC-M6355 comme contrôleur autonome sécurisé ?

Oui. Grâce à sa technologie convertible, le AYC-M6355 peut fonctionner comme contrôleur autonome sécurisé lorsqu’il est associé à un module relais dédié. Cette flexibilité permet de déployer des points d’accès indépendants ou temporaires, ou de sécuriser des portes spécifiques sans ajouter immédiatement un contrôleur central. Vous bénéficiez ainsi d’une montée en puissance progressive tout en préservant la sécurité et la simplicité d’exploitation.

Quelles dimensions et quel poids pour l’intégration mécanique ?

Le lecteur mesure 89,5 × 88,9 × 18,3 mm (et 89,5 × 88,9 × 18,25 mm selon la fiche courte) pour un poids de 169 g. Il est compatible avec les boîtiers US gangbox et UK/Asie, et livré avec un gabarit et un kit de fixation. Ces standards facilitent le remplacement d’un équipement existant et assurent une pose propre, même dans des environnements contraints ou déjà équipés.

Dans quels environnements l’AYC-M6355 peut‑il fonctionner ?

Le produit est conçu pour des environnements exigeants: température de -35 °C à +66 °C, humidité 0 à 95 % HR sans condensation. Le polycarbonate résistant aux UV et l’époxy‑potting garantissent la robustesse en extérieur, tandis que les indices IP65/IP68 protègent contre l’eau et la poussière. La résistance IK08 et la détection optique de sabotage complètent la protection dans les sites publics ou à fort passage.

Quelle est la garantie et quels formats clavier sont disponibles ?

Rosslare offre une garantie produit limitée de 5 ans sur l’AYC-M6355, gage de fiabilité et de pérennité. Le clavier propose huit formats de transmission sélectionnables localement, garantissant la compatibilité avec la plupart des contrôleurs et logiciels de contrôle d’accès du marché. Cette souplesse, combinée aux interfaces Wiegand et OSDP sécurisées, simplifie la standardisation de vos sites et la maintenance à long terme.
