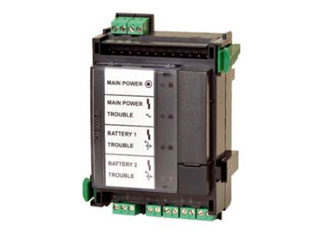

BCM-0000-B Contrôleur de batteries 24 V pour centrale incendie

BCM-0000-B Contrôleur de batteries 24 V pour centrale incendie : sécurisez votre alimentation avec une surveillance fiable et une charge optimisée

Le BCM-0000-B Contrôleur de batteries 24 V pour centrale incendie de Bosch assure une continuité d’alimentation irréprochable de votre système de détection incendie. Ce module intelligent surveille la présence secteur, l’état des batteries et gère une charge conforme EN 54‑4 pour maximiser la longévité des accumulateurs. Avec deux sorties 24 V haute capacité, des indicateurs LED clairs et une installation plug‑and‑play sur rail de panneau, il simplifie l’intégration tout en renforçant la résilience de votre centrale. Fiable, compact et robuste, il protège vos actifs et vos occupants.

Continuité de service garantie

Le BCM-0000-B Contrôleur de batteries 24 V pour centrale incendie maintient l’alimentation de la centrale même en cas de coupure secteur, grâce à une double sortie 24 V et une gestion précise de la charge batterie. La surveillance permanente des défauts secteur et batteries limite les risques d’arrêt imprévu. Les alarmes visuelles via LED facilitent une intervention rapide, réduisant les temps d’indisponibilité. Vous bénéficiez ainsi d’une disponibilité maximale de votre système incendie, 24h/24 et 7j/7.

Charge batterie optimisée et conforme

Le module Bosch applique une charge contrôlée en température et en temps, conforme à la norme EN 54‑4:1997/A2:2006. Cette méthode prolonge la durée de vie des batteries et garantit leur disponibilité lors des situations critiques. Le contrôleur surveille aussi la résistance interne (seuil défaut 430 mΩ), détectant les batteries vieillissantes avant qu’elles n’impactent la sécurité. Résultat : des performances stables, une maintenance anticipée et une conformité réglementaire assurée pour votre centrale incendie.

Installation simple, intégration fluide

Grâce au design plug‑and‑play, aux bornes enfichables et au jeu de câbles inclus, l’intégration du BCM-0000-B Contrôleur de batteries 24 V pour centrale incendie est rapide et sans erreur. Le positionnement et le nombre maximal de modules sont décrits pour une pose sûre sur rails de panneau. Les commandes intuitives (test LED, démarrage de charge, réinitialisation sorties) réduisent le temps de mise en service et facilitent le dépannage, tout en simplifiant la maintenance sur site.

Performance compacte et robuste

Dans un boîtier ABS UL94 V‑0, le BCM‑0000‑B combine une haute capacité de courant (jusqu’à 6 A vers les rails du panneau) et une faible consommation propre. Son indice de protection IP30 convient aux environnements techniques, avec une large plage de température de fonctionnement. Sa compacité (127 × 96 × 60 mm) optimise l’espace dans l’armoire, tandis que les LED et le bouton multifonction offrent une lecture et un contrôle immédiats, même en conditions d’urgence.

BCM-0000-B Contrôleur de batteries 24 V pour centrale incendie – Description technique

Le Bosch BCM‑0000‑B est un module contrôleur de batteries dédié aux centrales de détection d’incendie. Il surveille l’alimentation principale, l’état des batteries et assure une charge optimisée. Son entrée accepte 20,4 à 30 V DC pour délivrer une tension nominale 24 V (plage 20,4–24 V) sur deux sorties indépendantes de 2,8 A chacune. Le courant total combiné atteint 5,6 A, sans câblage en parallèle, tandis que jusqu’à 6 A peuvent être fournis vers les rails du panneau.

Le BCM-0000-B Contrôleur de batteries 24 V pour centrale incendie intègre une charge contrôlée en température et en temps, conforme EN 54‑4:1997/A2:2006, surveille une résistance interne batterie jusqu’à 430 mΩ (seuil défaut) et prend en charge des capacités de 24–26 Ah ou 36–45 Ah (2 batteries), ainsi que 48–52 Ah ou 72–90 Ah (4 batteries). Les LED (Power ON, défauts secteur/batt.1/batt.2) et un bouton multifonction facilitent test, démarrage de charge et réinitialisation.

Autres informations importantes

• Fonction: Module contrôleur de batteries pour centrale de détection d’incendie (surveillance et charge des batteries).
• Tension d’alimentation (entrée): 20,4 – 30 V DC.
• Tension de sortie nominale: 24 V (plage 20,4 – 24 V).
• Nombre de sorties 24 V: 2.
• Courant de sortie par sortie: 2,8 A.
• Courant maximal des sorties (total): 5,6 A (2 × 2,8 A, ne pas câbler en parallèle).
• Courant maximum vers les rails du panneau: 6 A.
• Consommation en veille: 25 mA.
• Consommation en état de défaut: 40 mA.
• Résistance interne maximale batterie (seuil défaut): 430 mΩ.
• Capacité de batteries admissible: avec 2 batteries: 24–26 Ah ou 36–45 Ah; avec 4 batteries: 48–52 Ah ou 72–90 Ah.
• Mode de charge: Charge contrôlée en température et temps (conforme EN 54-4:1997/A2:2006).
• Indice de protection: IP30.
• Température de fonctionnement: -5 °C à 50 °C.
• Température de stockage: -20 °C à 85 °C.
• Humidité relative de fonctionnement: 0 – 95 % (sans condensation).
• Matériau du boîtier: Plastique ABS (Polylac PA-766), UL94 V‑0.
• Couleur (RAL): Anthracite, RAL 7016 (finition satinée).
• Dimensions (H × L × P): 127 × 96 × 60 mm.
• Masse sans emballage: 195 g.
• Masse avec emballage: 340 g.
• Indicateurs et commandes: 1 LED verte (Power ON), 3 LED jaunes (Trouble mains / batt.1 / batt.2), 1 bouton multifonction (test LED, démarrage charge si V batterie 18–21 V, réinitialisation sorties 24 V).
• Caractéristiques des connecteurs: Bornes enfichables (pluggable terminal blocks); jeu de câbles inclus (BCM↔batterie 90 cm et batterie↔batterie 17 cm).
• Montage / installation: Plug-and-play, nombre maximal de modules et positionnement décrit pour intégration sur rails de panneau.
• Citations les plus importantes: Dimensions et masse: (, ).
• Marque / Référence: Bosch BCM‑0000‑B Module de contrôleur de batterie.
• Compatibilité: BCM-0000-B Contrôleur de batteries 24 V pour centrale incendie et systèmes de détection incendie Bosch.

FAQ – BCM-0000-B Contrôleur de batteries 24 V pour centrale incendie

Le BCM-0000-B est-il compatible avec toutes les centrales incendie 24 V ?

Le BCM-0000-B Contrôleur de batteries 24 V pour centrale incendie accepte une entrée 20,4–30 V DC et délivre 24 V dans la plage 20,4–24 V. Il s’intègre aux centrales fonctionnant sur ce niveau de tension et utilisant des rails de panneau compatibles. Vérifiez la consommation totale de votre système, les exigences normatives locales et les recommandations Bosch pour garantir une compatibilité et une capacité de courant adéquates.

Comment le module gère-t-il la charge des batteries ?

Le Bosch BCM‑0000‑B applique une charge contrôlée en température et en temps, conforme EN 54‑4:1997/A2:2006. Cette stratégie limite le stress électrochimique, optimise la durée de vie et prévient la surcharge. Le module surveille également la résistance interne des batteries (seuil défaut 430 mΩ), détectant les batteries dégradées. En cas de tension batterie 18–21 V, un bouton permet de démarrer la charge manuellement pour relancer des batteries affaiblies.

Quelle capacité de batterie puis-je utiliser ?

Le BCM-0000-B Contrôleur de batteries 24 V pour centrale incendie prend en charge, avec 2 batteries, 24–26 Ah ou 36–45 Ah; et avec 4 batteries, 48–52 Ah ou 72–90 Ah. Respectez les recommandations de câblage, l’équilibrage et la ventilation. Pour des autonomies spécifiques exigées par les normes locales, dimensionnez la capacité en conséquence et vérifiez que le courant d’exploitation de la centrale reste dans les limites du module.

Puis-je regrouper les sorties 24 V pour obtenir plus de courant ?

Non. Les deux sorties 24 V sont limitées à 2,8 A chacune, pour un total combiné de 5,6 A, et ne doivent pas être câblées en parallèle. Cette consigne évite les déséquilibres et les risques de surintensité. Si votre application requiert davantage de courant, utilisez des circuits dédiés par sortie, ou dimensionnez l’architecture du panneau pour répartir la charge conformément aux prescriptions Bosch.

Que signifient les LED et à quoi sert le bouton multifonction ?

Une LED verte indique Power ON. Trois LED jaunes signalent les défauts: secteur, batterie 1 et batterie 2. Le bouton multifonction permet le test LED, le démarrage de charge si la tension batterie est comprise entre 18 et 21 V, et la réinitialisation des sorties 24 V. Ces fonctions facilitent le diagnostic, la remise en service rapide et la vérification visuelle de l’état.

Quelle est la consommation propre du BCM‑0000‑B ?

Le BCM-0000-B Contrôleur de batteries 24 V pour centrale incendie présente une consommation en veille de 25 mA, et de 40 mA en état de défaut. Ces valeurs réduites limitent l’impact sur l’autonomie batterie en cas de coupure secteur. L’architecture optimise l’efficience énergétique tout en fournissant jusqu’à 6 A vers les rails du panneau pour alimenter la centrale et ses périphériques approuvés.

Dans quels environnements le module peut-il être installé ?

Avec un indice IP30, un boîtier ABS UL94 V‑0 et une plage de température de fonctionnement de -5 °C à 50 °C (stockage -20 °C à 85 °C), le module convient aux locaux techniques protégés contre la poussière excessive et l’humidité condensée. L’humidité relative admissible est de 0 à 95 % sans condensation. Assurez une ventilation adéquate et le respect des règles d’installation sur rail.

Quels accessoires de câblage sont fournis ?

Le BCM‑0000‑B est livré avec des bornes enfichables et un jeu de câbles: un câble BCM↔batterie de 90 cm et un câble batterie↔batterie de 17 cm. Ces éléments facilitent un montage plug‑and‑play propre et sécurisé. Vérifiez les sections de câble pour les longueurs additionnelles et respectez les bonnes pratiques de serrage et de repérage pour maintenir les performances et la conformité.

Quelles précautions de câblage dois-je respecter ?

Ne câbler jamais les deux sorties 24 V en parallèle. Respectez le courant max par sortie (2,8 A), le total 5,6 A et 6 A vers les rails du panneau. Utilisez les bornes enfichables fournies, vérifiez la polarité, sécurisez les liaisons batteries, et tenez compte de la résistance interne (430 mΩ seuil défaut). Évitez les boucles, minimisez les chutes de tension et suivez le guide d’intégration Bosch.

Le BCM-0000-B contribue-t-il à la conformité réglementaire ?

Oui. Sa charge contrôlée en température et en temps est conforme à EN 54‑4:1997/A2:2006, norme clé pour l’alimentation des systèmes de détection incendie. En assurant la surveillance secteur/batteries, la gestion du courant et des défauts, ainsi que des interfaces utilisateur claires, le BCM-0000-B Contrôleur de batteries 24 V pour centrale incendie aide les intégrateurs à atteindre la conformité globale du système, sous réserve du respect des autres exigences applicables.
