CD 550-R Détecteur choc + contact magnétique 10,5-30V DC surface

Protégez vos accès avec un détecteur 2-en-1 fiable et simple à installer

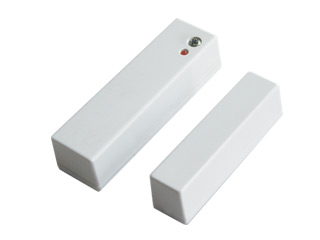

Le CD 550-R Détecteur choc + contact magnétique 10,5-30V DC surface d’Alarmtech combine détection de chocs et contact d’ouverture pour sécuriser portes et fenêtres avec précision. Son montage en surface et sa faible consommation de 6mA facilitent l’intégration sur la plupart des systèmes. Alimenté en 10,5–30VDC, il offre une portée de détection annoncée jusqu’à 3 m et une communication fiable via relais. Compact (80x23x20 mm), blanc et discret, il s’intègre harmonieusement à tout intérieur tout en renforçant la sécurité.

Double sécurité: chocs + ouverture

Le CD 550-R regroupe un détecteur de chocs sensible et un contact magnétique pour couvrir à la fois les tentatives de forçage et l’ouverture réelle du vantail. Cette approche 2-en-1 réduit les angles morts et simplifie l’architecture du système. Grâce à une distance de détection annoncée jusqu’à 3 m et une communication via relais, vous centralisez les événements critiques et limitez les faux positifs liés aux vibrations non pertinentes.

Installation en surface rapide

Conçu pour un montage en surface, le CD 550-R s’installe sans travaux lourds ni encastrement. Son format compact de 80x23x20 mm facilite le positionnement optimal sur portes et fenêtres, y compris sur des menuiseries étroites. Sa couleur blanche se fond dans la plupart des décors. L’intégration est simplifiée par la sortie relais universelle, compatible avec de nombreux panneaux d’alarme filaires et scénarios domotiques.

Alimentation flexible et faible consommation

Avec une plage d’alimentation large de 10,5–30V DC, ce détecteur s’adapte aux centrales les plus courantes. Sa consommation réduite à seulement 6 mA limite la charge sur l’alimentation et autorise de longues longueurs de câble. Cela améliore l’autonomie globale des systèmes secourus par batterie, tout en assurant une disponibilité permanente et une fiabilité accrue des alertes transmises.

Fiabilité au quotidien

L’indice de protection IP42 protège contre les poussières et chutes de gouttes d’eau verticales, idéal pour un usage intérieur. La technologie combinée chocs + contact magnétique limite les déclenchements intempestifs en discriminant les vibrations significatives. Le relais de sortie garantit une compatibilité large avec la majorité des centrales et modules d’extension, tout en simplifiant le diagnostic et la maintenance du système de sécurité.

Description technique du CD 550-R Détecteur choc + contact magnétique 10,5-30V DC surface

Le CD 550-R d’Alarmtech associe technologie de détection des chocs et contact magnétique dans un boîtier compact. Il fonctionne en 10,5–30VDC et ne consomme que 6 mA, optimisant la charge du bus d’alimentation. La communication par relais assure une intégration universelle avec de nombreux panneaux d’alarme filaires. Sa distance de détection est donnée à 3 m, offrant une couverture adaptée à la plupart des ouvrants.

Montage en surface facilité grâce à ses dimensions de 80x23x20 mm (Longueur/Hauteur: 80 mm, Largeur: 23 mm, Profondeur: 20 mm) et à sa finition blanche discrète. Son indice IP42 convient aux environnements intérieurs. Le produit n’est pas fourni en kit et ne comporte pas de résistances EOL intégrées, ce qui laisse au technicien la liberté d’adapter la fin de ligne. Conçu pour une utilisation fiable et durable dans des installations résidentielles et tertiaires.

Autres informations importantes

• Marque: Alarmtech
• Technologie de détection: Chocs + Contact magnétique
• Type de communication: Relais
• Alimentation: 10,5–30VDC
• Consommation: 6 mA
• Montage en surface: Oui
• Distance de détection: 3 m
• Indice de protection: IP42
• Dimensions: 80x23x20 mm (L/H: 80 mm, l: 23 mm, p: 20 mm)
• Couleur: Blanc
• Résistances EOL intégrées: Non
• Kit: Non

FAQ

Qu’est-ce que le CD 550-R Détecteur choc + contact magnétique 10,5-30V DC surface ?

Le CD 550-R est un détecteur Alarmtech combinant un capteur de chocs et un contact magnétique pour sécuriser vos ouvrants. Il se monte en surface, s’alimente en 10,5–30VDC et consomme seulement 6 mA. Sa sortie relais facilite l’intégration sur la plupart des centrales. Compact (80x23x20 mm), blanc et discret, il offre une distance de détection annoncée jusqu’à 3 m et un indice IP42.

Le produit est-il livré en kit avec accessoires et résistances EOL ?

Non. Le CD 550-R n’est pas un kit et ne comprend pas de résistances EOL intégrées. Vous pouvez donc sélectionner vos propres résistances de fin de ligne selon la typologie d’entrée de votre centrale. Cette approche laisse une grande liberté de paramétrage et facilite l’harmonisation avec les standards de votre installation existante.

Ce détecteur est-il compatible avec ma centrale d’alarme ?

La compatibilité est très large grâce à la sortie relais, un standard dans les systèmes filaires. Tant que votre centrale accepte des entrées contact sec, le CD 550-R peut être raccordé. Vérifiez simplement l’alimentation disponible (10,5–30VDC) et dimensionnez les résistances EOL au niveau du panneau, puisque le détecteur n’en intègre pas.

Comment se fait l’installation en surface ?

Le CD 550-R est conçu pour un montage en surface rapide sur portes et fenêtres. Après repérage, fixez le corps principal et l’aimant en respectant l’alignement. Raccordez l’alimentation 10,5–30VDC et la sortie relais à votre centrale. Ses dimensions compactes (80x23x20 mm) permettent une pose propre, même sur des menuiseries étroites, avec une finition blanche discrète.

Quelle est la consommation électrique et pourquoi est-ce important ?

Le détecteur consomme 6 mA. Cette faible consommation réduit la charge de l’alimentation principale et améliore l’autonomie des systèmes dotés de batteries de secours. Elle permet également d’augmenter le nombre de détecteurs sur une même ligne d’alimentation, tout en limitant les chutes de tension sur de plus longues distances de câblage.

L’indice IP42 est-il suffisant pour mon usage ?

IP42 signifie une protection contre les corps solides supérieurs à 1 mm et contre les gouttes d’eau tombant verticalement à 15°. C’est adapté aux environnements intérieurs secs, bureaux et logements. Pour des zones très humides ou exposées, privilégiez un indice IP supérieur. En usage standard intérieur, le CD 550-R répond très bien aux besoins de fiabilité quotidienne.

La distance de détection de 3 m convient-elle à une porte d’entrée ?

La distance de détection annoncée à 3 m offre une marge confortable pour la surveillance selon l’installation et le type de support. Couplée au contact magnétique, elle couvre à la fois les tentatives de forçage et l’ouverture du battant. Placez le capteur et l’aimant correctement alignés pour garantir une détection stable et limiter les fausses alarmes.

Quelles sont les dimensions et la couleur du CD 550-R ?

Le boîtier principal affiche des dimensions compactes de 80x23x20 mm, avec une Longueur/Hauteur de 80 mm, une Largeur de 23 mm et une Profondeur de 20 mm. Sa finition blanche s’intègre facilement à la plupart des menuiseries et décors intérieurs. Ce format discret favorise une pose propre et limite l’impact visuel dans les pièces de vie.

Le détecteur gère-t-il les fins de ligne automatiquement ?

Non, ce modèle ne possède pas de résistances EOL intégrées. La gestion des fins de ligne se fait au niveau de la centrale ou en ajoutant des résistances au câblage selon la configuration souhaitée (simple, double EOL, supervision sabotage). Cette modularité vous permet d’aligner précisément le schéma de câblage sur les exigences du système.

Dans quels cas privilégier ce modèle Alarmtech ?

Choisissez le CD 550-R lorsque vous recherchez un détecteur combiné chocs + contact magnétique, à montage en surface, fiable en intérieur (IP42), compatible universellement via relais, alimenté en 10,5–30VDC et très économe (6 mA). Son format 80x23x20 mm, sa couleur blanche et sa distance de détection de 3 m en font un excellent choix résidentiel et tertiaire.
