CE600-AT-G Extendeur KVM DVI/USB Cat5e 60 m audio RS-232 HDCP

CE600-AT-G : étendez votre console DVI/USB jusqu’à 60 m sur Cat5e avec audio, RS‑232 et HDCP pour une maîtrise totale à distance

Boostez votre productivité avec le CE600-AT-G Extendeur KVM DVI/USB Cat5e 60 m audio RS-232 HDCP. Déployez une console clavier/souris/écran distante en quelques minutes via un simple câble Cat5e, sans compromis sur la fiabilité. Profitez d’une vidéo nette jusqu’à 1920 × 1200 (30 m) ou 1024 × 768 (60 m), d’un audio stéréo bidirectionnel et d’un port série RS‑232 pour piloter vos équipements. Conçu pour les environnements pro, il offre une protection ESD, un boîtier métal et un montage en rack pour une intégration propre et robuste.

Longue portée sur Cat5e, installation rapide

Le CE600-AT-G transporte votre signal KVM et audio jusqu’à 60 mètres sur un câble Cat5e standard, pour un déploiement économique et flexible. Sa commutation d’égalisation à 8 positions compense les pertes de ligne, garantissant une image stable sur de longues distances. Les LED Power/Link facilitent le diagnostic en un coup d’œil, tandis que l’émulation USB assure un vrai plug & play du clavier et de la souris. Idéal pour postes distants, salles de contrôle et baies informatiques.

Vidéo DVI-D précise et conformité HDCP

Profitez d’une qualité vidéo DVI‑D (Single Link) précise avec prise en charge jusqu’à 1920 × 1200 à 60 Hz sur 30 m, ou 1024 × 768 à 60 Hz sur 60 m. Le second lien Cat5e est dédié aux signaux HDCP, au RS‑232 et au microphone, assurant une compatibilité avec les contenus protégés et un transport stable des signaux auxiliaires. Résultat : une image nette, conforme aux exigences professionnelles, sans tirer de coûteux câbles vidéo longue distance.

USB, audio stéréo et RS‑232 réunis

Centralisez vos périphériques avec deux ports USB Type A sur l’unité distante et un port USB Type B sur l’unité locale. Le CE600‑AT‑G transporte l’audio stéréo via mini‑jack (haut‑parleurs) et le microphone via le second câble Cat5e. Le port série RS‑232 DB‑9 (jusqu’à 115200 bps) permet le contrôle d’équipements industriels, d’afficheurs ou d’automation. Une solution KVM complète pour clavier, souris, audio et pilotage série, depuis un seul boîtier.

Conception pro : robuste, sûre, prête pour le rack

Le boîtier métal, la protection ESD (8 kV contact, 15 kV air) et le kit de montage en rack inclus assurent une intégration fiable dans les environnements exigeants. L’alimentation externe stable, la faible consommation et les indicateurs LED simplifient l’exploitation au quotidien. Avec une plage de température étendue et une humidité 0–80 % RH, le CE600‑AT‑G s’adapte aux salles serveurs comme aux postes utilisateurs, en garantissant continuité et maintenance facilitée.

Description technique — CE600-AT-G Extendeur KVM DVI/USB Cat5e 60 m audio RS-232 HDCP

Le CE600-AT-G est une paire d’extenseurs KVM (unité locale + unité distante) qui transporte vidéo DVI‑D Single Link, USB pour clavier/souris, audio stéréo et RS‑232 via deux câbles Cat5e. Il prend en charge jusqu’à 1920 × 1200 à 60 Hz sur 30 m et 1024 × 768 à 60 Hz sur 60 m. Le second câble Cat5e est réservé aux signaux HDCP, au port série et au microphone, assurant une liaison fiable des flux auxiliaires. L’égalisation à 8 positions optimise le rendu selon la longueur de câble.

La connectique comprend 2 × RJ‑45 (Main/Sub) par unité pour la liaison A/V, un port USB Type B côté local et 2 × USB Type A côté distant, des mini‑jacks audio (sortie haut‑parleurs et entrée micro) et des ports RS‑232 DB‑9 (femelle local, mâle distant). Une protection ESD intégrée, des LED d’état, un boîtier métal et un kit de montage en rack complètent l’ensemble. Alimentations DC 5,3 V incluses, consommation typique réduite pour chaque unité.

Autres informations importantes

• Type de produit : Extenseur KVM DVI / USB avec audio et RS-232.
• Configuration : Paire — unité locale (transmetteur) + unité distante (récepteur).
• Distance de transmission maximale : Jusqu’à 60 m sur câble Cat 5e (remarque : 30 m pour 1920 × 1200 à 60 Hz).
• Résolutions supportées : 1920 × 1200 @ 60 Hz (jusqu’à 30 m) ; 1024 × 768 @ 60 Hz (jusqu’à 60 m).
• Interface vidéo : DVI‑D (Single Link) — support HDCP (le 2ᵉ câble Cat5e est utilisé pour HDCP, RS‑232 et microphone).
• Connectivité USB : Unité locale — 1 × USB Type B femelle ; Unité distante — 2 × USB Type A femelle.
• Audio : Support audio stéréo (prise mini‑jack sortie enceinte et prise mini‑jack micro) ; microphone transmis via 2ᵉ câble Cat5e.
• Port série : RS‑232 DB‑9 (unité locale : DB‑9 femelle ; unité distante : DB‑9 mâle), débit jusqu’à 115200 bps.
• Connecteurs réseau (liaison A/V) : 2 × RJ‑45 (Main / Sub) par unité pour transmission A/V et signaux supplémentaires.
• Contrôle du signal : Commutation EQ 8 positions (réglage manuel sur l’unité distante) pour compenser la perte sur la distance.
• Alimentation et consommation : Alimentation externe via prise DC jack 5,3 V ; consommation typique — unité locale 1,92 W (DC 5,3 V) ; unité distante 1,69 W (DC 5,3 V).
• Protection ESD : Protection ESD intégrée — contact 8 kV ; air 15 kV.
• Émulation clavier/souris : Émulation USB pour clavier et souris (prise en charge plug & play).
• Indicateurs lumineux : LED Power (verte) et LED Link (verte) sur chaque unité.
• Montage : Fourni avec kit de montage en rack (rack mount kit inclus).
• Boîtier : Métal.
• Dimensions (Longueur × Largeur × Hauteur) : Unité locale — 202,0 mm × 85,4 mm × 25,0 mm ; Unité distante — 202,0 mm × 85,0 mm × 25,0 mm.
• Poids : Unité locale — 480 g ; Unité distante — 480 g.
• Température de fonctionnement : 0 °C à 50 °C.
• Température de stockage : -20 °C à 60 °C.
• Humidité : 0–80 % RH, sans condensation.
• Contenu livré (principaux éléments) : 1 × unité locale, 1 × unité distante, 1 × câble KVM personnalisé (DVI‑D single link, USB, audio, 1,8 m), 2 × adaptateurs d’alimentation, kit de montage, guide de démarrage rapide.

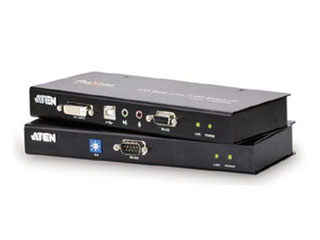

• Note descriptive : Aten extension KVM pour USB/DVI qui utilise câble Cat5e, résolution 1024 × 768 et transmission max. 60 mètres, fonctionnalité RS‑232.

FAQ

Le CE600-AT-G est-il compatible avec tous les écrans DVI et contenus HDCP ?

Oui, l’interface DVI‑D Single Link est compatible avec la majorité des moniteurs DVI. La conformité HDCP est assurée via le second câble Cat5e, nécessaire pour transporter les métadonnées protégées. Respectez les distances : jusqu’à 1920 × 1200 @ 60 Hz sur 30 m, ou 1024 × 768 @ 60 Hz sur 60 m, afin d’obtenir une image stable et conforme.

Quelle longueur et quel type de câble dois-je utiliser pour atteindre 60 m ?

Utilisez du câble Cat5e de bonne qualité (cuivre plein, paire torsadée, catégorie certifiée). Le CE600‑AT‑G emploie deux liens RJ‑45 : Main et Sub. Pour 60 m, tenez-vous à 1024 × 768 @ 60 Hz. Pour des résolutions supérieures, limitez la longueur (30 m pour 1920 × 1200 @ 60 Hz). Évitez les patchs multiples et les panneaux mal sertis.

Comment se fait le transport de l’audio stéréo et du microphone ?

L’audio stéréo haut‑parleurs transite via mini‑jack dédié, tandis que le microphone est acheminé par le second câble Cat5e (Sub). Cette séparation garantit un transport propre des signaux et réduit les risques d’interférences. Branchez les jacks sur les ports correspondants des unités locale et distante, puis ajustez le niveau si nécessaire côté application ou OS.

Le port RS‑232 peut-il piloter des appareils tiers et à quel débit ?

Oui. Le CE600‑AT‑G inclut un port RS‑232 DB‑9 (femelle côté local, mâle côté distant) avec un débit jusqu’à 115200 bps. Il permet de contrôler des affichages, matrices, automates ou systèmes industriels. Le signal série est acheminé par le câble Sub, en parallèle de la vidéo et de l’USB, sans impacter la stabilité de la liaison KVM.

L’installation nécessite-t-elle des pilotes ou une configuration complexe ?

Non. Le système utilise l’émulation USB pour le clavier et la souris, offrant un véritable plug & play. Il suffit de raccorder l’unité locale au PC via le câble KVM fourni, de connecter l’unité distante à la console, puis d’interconnecter les deux unités par deux câbles Cat5e. L’égalisation à 8 positions s’ajuste manuellement sur l’unité distante pour optimiser l’image.

Que signifient les LED Power et Link sur les unités ?

La LED Power (verte) confirme l’alimentation correcte de l’unité. La LED Link (verte) indique une liaison RJ‑45 active et opérationnelle. Si l’image vacille, vérifiez le câblage Main/Sub, la longueur totale et l’égalisation. Ces indicateurs simplifient le diagnostic sans outils, en aidant à localiser rapidement un problème d’alimentation, de câble ou de liaison.

Le CE600-AT-G peut-il être monté en rack et résiste-t-il aux décharges électrostatiques ?

Oui. Un kit de montage en rack est inclus pour une intégration propre en baie. Le boîtier métal robuste offre une excellente dissipation thermique. La protection ESD intégrée (8 kV contact, 15 kV air) protège contre les décharges électrostatiques courantes en environnement informatique, réduisant les risques d’interruption et prolongeant la durée de vie de l’équipement.

Quelles sont les exigences d’alimentation et la consommation électrique ?

Chaque unité est alimentée via un adaptateur DC 5,3 V fourni. La consommation typique est d’environ 1,92 W pour l’unité locale et 1,69 W pour l’unité distante. Cette faible consommation facilite le déploiement en rack ou en poste distant, limite l’échauffement et favorise la fiabilité à long terme, tout en réduisant le coût énergétique global.

Dans quels environnements le CE600-AT-G peut-il fonctionner ?

Le produit est spécifié pour fonctionner de 0 °C à 50 °C, avec une humidité de 0–80 % RH sans condensation. Pour le stockage, la plage va de -20 °C à 60 °C. Ces marges conviennent aux salles serveurs, ateliers et postes techniques correctement ventilés. Assurez-vous d’une installation propre, d’un câblage soigné et d’un respect des longueurs maximales.

Que contient la boîte et quelles interfaces sont disponibles côté console ?

Le pack comprend 1 unité locale, 1 unité distante, un câble KVM personnalisé (DVI‑D single link, USB, audio, 1,8 m), 2 adaptateurs d’alimentation, un kit de montage et un guide de démarrage rapide. Côté distante, vous disposez de 2 × USB Type A pour clavier/souris, de mini‑jacks audio, d’un RS‑232 DB‑9 et de 2 × RJ‑45 (Main/Sub) pour la liaison.
