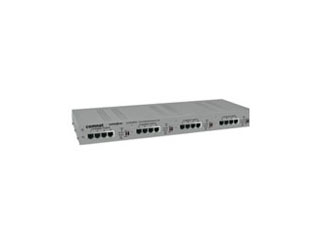

CLFE16EOU convertisseur Ethernet UTP 16 ports PoE 802.3af 1U

CLFE16EOU convertisseur Ethernet UTP 16 ports PoE 802.3af 1U — étendez votre réseau en toute fiabilité

Équipez vos infrastructures IP avec le CLFE16EOU convertisseur Ethernet UTP 16 ports PoE 802.3af 1U de ComNet. Ce convertisseur ethernet-over-UTP industriel permet de transporter l’Ethernet 10/100 Mbps sur de longues distances tout en offrant un pass-through PoE conforme IEEE 802.3af. Idéal pour la vidéosurveillance, la sûreté et l’IoT, il combine 16 voies RJ‑45, une grande robustesse thermique et une conception rack 19 pouces 1U. Installation rapide par DIP‑switch, consommation maîtrisée et alimentation non incluse pour une intégration flexible.

16 ports RJ‑45 avec PoE pass‑through 802.3af

Le CLFE16EOU offre 16 canaux Ethernet 10/100Base‑T(X) avec pass‑through PoE conforme IEEE 802.3af, fournissant jusqu’à 15 W par appareil alimenté (PD). Les limiteurs de courant à réarmement automatique (solid‑state) protègent vos équipements et garantissent la continuité de service. Cette densité de ports simplifie le câblage des caméras IP, interphones, capteurs et points d’accès. La bande passante symétrique et la prise en charge des trames Jumbo assurent des flux vidéo et données stables et performants sur l’ensemble des 16 voies.

Portée étendue sur UTP et coaxial

Idéal pour les modernisations d’infrastructures, ce convertisseur transporte l’Ethernet sur UTP jusqu’à 914 m à 10 Mbps et 610 m à 100 Mbps. Lorsque du coaxial est utilisé, la portée atteint 1 524 m à 10 Mbps et 610 m à 100 Mbps. Vous conservez les câbles existants, optimisez les coûts et réduisez les interruptions. La sélection par DIP‑switch 10/100, 1 paire/4 paires et Local/Remote ajuste précisément la portée et le débit aux contraintes du terrain.

Robustesse industrielle et disponibilité

Conçu pour les environnements exigeants, le CLFE16EOU fonctionne de -40 °C à +75 °C, avec une humidité de 0 à 95 % sans condensation. Son MTBF supérieur à 100 000 heures maximise la disponibilité. Les voyants LED Link/Activity et Extended Link/Activity facilitent le diagnostic. Conforme RFC‑2544, il garantit des performances mesurables et reproductibles. Cette fiabilité en fait un choix sûr pour les réseaux critiques tels que les transports, l’énergie, les sites industriels ou les villes intelligentes.

Déploiement simple, gestion flexible

La configuration par DIP‑switch permet de choisir le mode 10/100 Mbps, l’utilisation 1 paire/4 paires et le rôle Local/Remote en quelques secondes. L’alimentation locale requise est de 9 à 15 V DC via bornier 2 broches (alimentation non incluse), la consommation totale nominale de l’unité 16 canaux est de 20 W. Format mécanique 1U pour rack 19 pouces, avec option de montage ComFit selon version, pour une intégration propre, modulaire et évolutive.

Description technique du CLFE16EOU convertisseur Ethernet UTP 16 ports PoE 802.3af 1U

Le ComNet CLFE16EOU est un convertisseur ethernet-over-UTP industriel 16 voies qui étend l’Ethernet 10/100 Mbps sur paires torsadées ou coaxial, tout en assurant un pass‑through PoE conforme IEEE 802.3af. Chaque port RJ‑45 10/100Base‑T(X) supporte jusqu’à 15 W délivrés au PD, avec protection par limiteurs de courant à réarmement automatique. La bande passante est symétrique et les trames Jumbo sont prises en charge, avec conformité RFC‑2544 pour valider les performances.

Le châssis 1U rack 19 pouces s’intègre aisément en baie, avec voyants LED Link/Activity et Extended Link/Activity pour le contrôle. Les sélecteurs DIP permettent 10/100, 1 paire/4 paires et Local/Remote. Portées étendues: jusqu’à 914 m à 10 Mbps et 610 m à 100 Mbps sur UTP; jusqu’à 1 524 m à 10 Mbps et 610 m à 100 Mbps sur coaxial. Plage thermique -40 °C à +75 °C, humidité 0–95 % sans condensation, MTBF > 100 000 h. Alimentation locale 9–15 V DC (alimentation non incluse), consommation 20 W.

Autres informations importantes

• Marque / modèle: ComNet CLFE16EOU, convertisseur ethernet-over-UTP industriel, 16 voies.
• Nombre de canaux: 16.
• Ports réseau: 16 × RJ‑45 Ethernet 10/100Base‑T(X).
• Débit nominal: 10/100 Mbps (sélectionnable par DIP‑switch).
• Distance maximale sur câble UTP: 914 m (3 000 ft) à 10 Mbps; 610 m (2 000 ft) à 100 Mbps.
• Distance maximale sur câble coaxial (si utilisé): 1 524 m (5 000 ft) à 10 Mbps; 610 m (2 000 ft) à 100 Mbps.
• Alimentation PoE pass‑through: conforme IEEE 802.3af; jusqu’à 15 W par PD (le standard 802.3af définit 15,4 W à la source).
• Protection courant PoE: limiteurs de courant à réarmement automatique (solid‑state).
• Fonctionnalités réseau: support Multicast, Unicast, Jumbo Frame; bande passante symétrique; conformité RFC‑2544; sélection par DIP‑switch 10/100, 1 paire/4 paires et Local/Remote.
• Connexions / I/O supplémentaires: alimentation locale via bornier 2 broches; voyants LED Link/Activity Ethernet et Extended Link/Activity.
• Alimentation locale requise: 9 à 15 V DC (borne 2 broches). Alimentation non incluse.
• Consommation électrique (unité 16 canaux): 20 W (consommation totale nominale).
• Format mécanique: 1U rack 19 pouces; largeur 482,6 mm; profondeur 155 mm; hauteur 44,5 mm.
• Masse (expédition): ≤ 2,3 kg (≈ 5 lb).
• Plage environnementale: fonctionnement -40 °C à +75 °C; stockage -40 °C à +80 °C; humidité relative 0 à 95 % (sans condensation).
• MTBF: > 100 000 heures.
• Montage: conçu pour rack 19″ (1U) ou usage ComFit selon version.

FAQ

Qu’est-ce que le CLFE16EOU convertisseur Ethernet UTP 16 ports PoE 802.3af 1U de ComNet ?

Il s’agit d’un convertisseur ethernet-over-UTP industriel 16 voies qui transporte l’Ethernet 10/100 Mbps sur paires torsadées ou coaxial, avec pass‑through PoE IEEE 802.3af par port. Il propose 16 × RJ‑45 10/100Base‑T(X), un châssis rack 19 pouces 1U, des voyants LED de diagnostic, des sélecteurs DIP pour modes 10/100, 1 paire/4 paires et Local/Remote, et une robustesse thermique de -40 °C à +75 °C.

Quelle est la portée maximale sur UTP et sur coaxial ?

Sur câble UTP, vous pouvez atteindre jusqu’à 914 m à 10 Mbps et 610 m à 100 Mbps. Si du coaxial est employé, la portée va jusqu’à 1 524 m à 10 Mbps et 610 m à 100 Mbps. Ces valeurs permettent de réutiliser des câblages existants et d’optimiser les coûts tout en maintenant la performance nécessaire aux flux vidéo et données.

Le PoE est-il fourni par l’appareil et quelle puissance est disponible ?

Le CLFE16EOU fournit un pass‑through PoE conforme IEEE 802.3af. Chaque port peut délivrer jusqu’à 15 W au dispositif alimenté (PD), tandis que le standard 802.3af spécifie 15,4 W à la source. La protection est assurée par des limiteurs de courant à réarmement automatique (solid‑state), garantissant une alimentation stable et une reprise rapide en cas d’incident.

L’alimentation est-elle incluse et quelles sont les exigences électriques ?

L’alimentation n’est pas incluse. L’unité requiert une alimentation locale 9 à 15 V DC via un bornier 2 broches. La consommation électrique totale nominale de l’unité 16 canaux est de 20 W. Ce choix d’alimentation externe facilite l’intégration en baie, permet la redondance éventuelle et s’adapte aux standards d’alimentation de l’infrastructure existante.

Quelles fonctions réseau sont prises en charge ?

Le CLFE16EOU prend en charge Multicast, Unicast et Jumbo Frame, avec bande passante symétrique pour des performances équilibrées en émission et en réception. La conformité RFC‑2544 permet de vérifier la latence, le débit et la perte de trames selon une méthodologie reconnue. Les sélecteurs DIP offrent des réglages fins: 10/100 Mbps, 1 paire/4 paires et mode Local/Remote pour optimiser chaque lien.

Comment se présente le format mécanique et le montage ?

L’appareil est au format 1U pour rack 19 pouces, avec des dimensions de 482,6 mm (L) × 155 mm (P) × 44,5 mm (H). La masse d’expédition est ≤ 2,3 kg (≈ 5 lb). Il est conçu pour le montage en rack 19″ (1U) et peut également être utilisé en version ComFit selon la configuration. Ce format facilite la densité et la maintenance en baie.

Le produit est-il adapté aux environnements difficiles ?

Oui. Le CLFE16EOU fonctionne de -40 °C à +75 °C, se stocke de -40 °C à +80 °C et supporte une humidité relative de 0 à 95 % sans condensation. Avec un MTBF supérieur à 100 000 heures, il est parfaitement adapté aux sites industriels, aux transports, aux infrastructures critiques et aux déploiements extérieurs en armoire technique, avec une fiabilité éprouvée.

Quels voyants et diagnostics sont disponibles ?

Des LED Link/Activity indiquent l’état et l’activité Ethernet, tandis que des LED Extended Link/Activity informent sur le lien étendu. Ces indicateurs simplifient le dépannage, réduisent le temps d’intervention et permettent de confirmer rapidement le débit, le lien et l’activité des ports. Combinés aux réglages DIP, ils accélèrent la mise en service et la maintenance préventive sur le terrain.

Quelle est la différence entre les modes 1 paire/4 paires et Local/Remote ?

Le sélecteur 1 paire/4 paires optimise l’utilisation du médium: une seule paire torsadée pour les sites contraints ou quatre paires pour maximiser stabilité et portée. Le basculement Local/Remote définit le rôle de l’unité sur le lien étendu. Ces réglages, associés à 10/100 Mbps, permettent d’adapter finement la performance aux caractéristiques du câble et à la distance.

Quelles applications typiques pour ce convertisseur Ethernet UTP 16 ports ?

Le CLFE16EOU convertisseur Ethernet UTP 16 ports PoE 802.3af 1U convient aux déploiements de vidéosurveillance IP, contrôle d’accès, interphonie, Wi‑Fi et IoT industriel. Sa portée étendue, son pass‑through PoE, sa compatibilité Multicast/Jumbo et son format rack 1U en font une solution idéale pour réutiliser des câbles UTP/coax existants, réduire les coûts et garantir des performances fiables.

Quels bénéfices concrets pour un projet de modernisation ?

Vous conservez vos câbles UTP ou coaxial, atteignez jusqu’à 914 m sur UTP (610 m à 100 Mbps) et 1 524 m sur coaxial, tout en alimentant les PD via PoE 802.3af. L’intégration en rack 1U 19 pouces, la consommation de 20 W, les réglages par DIP‑switch et la robustesse -40 °C à +75 °C réduisent les coûts d’installation, de maintenance et de cycle de vie global.
