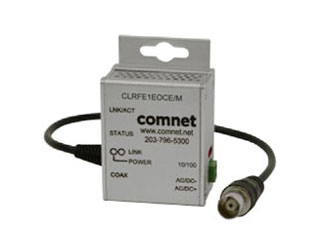

CLRFE1EOCE/M Extendeur Ethernet/coax 1 voie 10/100 Mbps sans PoE

CLRFE1EOCE/M : étendez l’Ethernet sur coax jusqu’à 1,5 km, sans nouveaux câbles ni PoE natif

Gagnez en portée et en simplicité avec le CLRFE1EOCE/M Extendeur Ethernet/coax 1 voie 10/100 Mbps sans PoE de ComNet. Cette unité distante miniaturisée transforme un câble coaxial RG59/U existant en liaison Ethernet fiable à 10/100 Mbps, jusqu’à 1 524 m à 10 Mbps ou 610 m à 100 Mbps. Son boîtier compact, sa faible consommation (1,5 W) et son alimentation flexible (DC/AC) simplifient les déploiements exigeants. Conçu pour les environnements industriels (-40 °C à +75 °C) et testé selon RFC‑2544, il assure une connectivité robuste et compatible avec les standards IEEE et les protocoles TCP/IP.

Portée étendue sur coax existant

Étendez votre réseau Ethernet sans tirer de nouvelle fibre grâce au CLRFE1EOCE/M Extendeur Ethernet/coax 1 voie 10/100 Mbps sans PoE. Sur câble RG59/U recommandé, obtenez jusqu’à 1 524 mètres à 10 Mbps et 610 mètres à 100 Mbps. Cette performance permet de réutiliser des infrastructures coaxiales analogiques pour IP, réduisant coûts et délais. Idéal pour caméras, capteurs et postes distants, tout en conservant une latence maîtrisée et une disponibilité élevée dans des architectures distribuées.

Installation rapide et format compact

Le boîtier ultra‑compact (57 × 41 × 28 mm) s’intègre partout. Les connecteurs incluent un pigtail coaxial BNC pour le port étendu, un RJ‑45 10/100Base‑T(X) pour l’Ethernet, et une borne d’alimentation 2 broches. Les LED bi‑couleurs (Alimentation, Ethernet Link/Activity, Extended Link/Activity) simplifient le diagnostic. La sélection 10/100 Mbps se fait via un commutateur DIP. Montage en surface ou sur rail DIN avec l’adaptateur DINBKT4 optionnel pour un déploiement propre et durable.

Robustesse industrielle certifiée

Conçu pour des environnements sévères, l’extendeur fonctionne de -40 °C à +75 °C, stocke de -40 °C à +80 °C et tolère 0 % à 95 % d’humidité (sans condensation). Il est testé selon RFC‑2544, pensé pour la conformité environnementale NEMA TS‑1/TS‑2 et compatible avec les standards IEEE et les protocoles TCP/IP. Les limiteurs de courant réarmables à l’état solide protègent l’électronique, et un MTBF supérieur à 100 000 heures garantit une disponibilité de longue durée sur le terrain.

Alimentation flexible, consommation minimale

Avec une entrée 9–36 V DC ou 18–32 V AC via bornier à vis 2 broches et une consommation d’à peine 1,5 W, le CLRFE1EOCE/M s’intègre facilement aux alimentations existantes. Cette efficacité énergétique limite la dissipation thermique et améliore la fiabilité. Le déploiement sur sites éloignés devient simple et économique, tout en offrant des performances réseau stables à 10/100 Mbps pour des équipements IP variés, de la vidéosurveillance à la télémétrie.

Compatibilité et maîtrise du débit

Le port RJ‑45 10/100Base‑T(X) assure une compatibilité large avec équipements Ethernet et protocoles TCP/IP. Un commutateur DIP permet de figer le débit en 10 ou 100 Mbps pour optimiser la portée et la stabilité. Sans PoE natif, le pass‑through est limité et restreint aux dispositifs conformes IEEE 802.3af, selon la documentation produit. Cette maîtrise du débit et de l’alimentation évite les surprises et garantit des liens fiables sur coax RG59/U.

Description technique du CLRFE1EOCE/M

Le CLRFE1EOCE/M Extendeur Ethernet/coax 1 voie 10/100 Mbps sans PoE de ComNet est une unité distante miniaturisée qui convertit un lien coaxial en interface Ethernet RJ‑45 10/100Base‑T(X). Conçu pour réutiliser des câbles RG59/U existants, il offre 1 524 m à 10 Mbps et 610 m à 100 Mbps. La sélection du débit se fait via un commutateur DIP, permettant d’optimiser portée et performance selon l’application. Les indicateurs LED bi‑couleurs (Alimentation, Ethernet Link/Activity, Extended Link/Activity) facilitent la mise en service et le dépannage.

L’appareil accepte 9–36 V DC ou 18–32 V AC via un bornier 2 broches et consomme seulement 1,5 W. Il intègre des limiteurs de courant réarmables à l’état solide pour la protection. Le montage s’effectue en surface ou sur rail DIN avec l’adaptateur DINBKT4 optionnel. Son boîtier compact mesure 57 × 41 × 28 mm, pour une masse d’expédition inférieure à 0,45 kg. Spécifié pour -40 °C à +75 °C (fonctionnement), -40 °C à +80 °C (stockage), 0–95 % HR sans condensation, avec un MTBF >100 000 h. Testé selon RFC‑2544 et conçu pour la conformité NEMA TS‑1/TS‑2, il reste compatible avec les standards IEEE et les protocoles TCP/IP.

Autres informations importantes

• Fonction: Extendeur Ethernet sur coaxial, unité distante miniaturisée, 1 canal, 10/100 Mbps.
• Vitesse de données: 10/100 Mbps (sélection via commutateur DIP).
• Distances max sur RG59/U: 1 524 m à 10 Mbps; 610 m à 100 Mbps.
• Pass-through PoE: non natif; pass-through limité, restreint aux dispositifs IEEE 802.3af selon la documentation produit.
• Alimentation d’entrée: 9–36 V DC ou 18–32 V AC, bornier 2 broches; consommation: 1,5 W.
• Connecteurs: pigtail coaxial BNC (port étendu), RJ‑45 10/100Base‑T(X), borne d’alimentation 2 broches.
• Indicateurs: LED bi‑couleurs Alimentation, Ethernet Link/Activity, Extended Link/Activity.
• Montage: surface ou rail DIN (adaptateur optionnel DINBKT4).
• Environnement: fonctionnement -40 °C à +75 °C; stockage -40 °C à +80 °C; HR 0–95 % sans condensation.
• Fiabilité: MTBF >100 000 heures; protections par limiteurs de courant réarmables à l’état solide.
• Dimensions: 57 × 41 × 28 mm; masse d’expédition: < 0,45 kg.
• Câble recommandé: RG59/U (distances spécifiées basées sur RG59/U).
• Conformité: testé selon RFC‑2544; conçu pour conformité NEMA TS‑1/TS‑2; compatible standards IEEE et protocoles TCP/IP.

FAQ

Qu’est-ce que le CLRFE1EOCE/M Extendeur Ethernet/coax 1 voie 10/100 Mbps sans PoE et à quoi sert-il ?

Il s’agit d’un convertisseur Ethernet-over-coax industriel ComNet, unité distante miniaturisée, qui transporte un lien Ethernet 10/100 Mbps sur un câble coaxial existant. Il permet de réutiliser des câbles RG59/U analogiques pour connecter des équipements IP (caméras, capteurs, automates) sur de longues distances, sans tirer de nouvelles liaisons cuivre torsadé ou fibre, réduisant ainsi coûts et délais de déploiement.

Quelle portée maximale puis-je atteindre avec un câble RG59/U ?

Les distances spécifiées sont basées sur du RG59/U recommandé: jusqu’à 1 524 mètres (5 000 ft) à 10 Mbps et 610 mètres (2 000 ft) à 100 Mbps. Le choix du débit via le commutateur DIP 10/100 Mbps permet d’arbitrer entre portée et bande passante. La qualité du câble, l’état des connecteurs et l’environnement électromagnétique influencent les performances réelles.

Le CLRFE1EOCE/M prend‑il en charge le PoE ou le pass‑through PoE ?

Le modèle est défini comme sans PoE natif. Toutefois, un pass‑through limité peut être possible et reste strictement restreint aux dispositifs conformes IEEE 802.3af, tel qu’indiqué dans la documentation produit. Pour la plupart des déploiements, considérez qu’aucune alimentation PoE ne sera fournie via l’extendeur, et prévoyez une alimentation dédiée locale pour les périphériques distants.

Quelles sont les exigences d’alimentation et la consommation électrique ?

Le CLRFE1EOCE/M accepte une entrée 9–36 V DC ou 18–32 V AC via un bornier à vis 2 broches, offrant une grande flexibilité d’intégration. Sa consommation typique est de 1,5 W, ce qui minimise la dissipation thermique. Cette faible puissance facilite l’alimentation sur sites éloignés, via blocs d’alimentation industriels ou baies d’énergie déjà en place.

Quelles interfaces et indicateurs sont disponibles pour l’installation et le diagnostic ?

Vous disposez d’un pigtail coaxial BNC pour le port étendu et d’un port RJ‑45 10/100Base‑T(X) côté réseau. Les LED bi‑couleurs indiquent l’Alimentation, l’état du lien/activité Ethernet et du lien étendu/activité. Un commutateur DIP permet de sélectionner le débit 10/100 Mbps. Ces éléments simplifient l’installation, la mise en service et le dépannage sans outils spécialisés.

Le produit est‑il adapté aux environnements industriels sévères ?

Oui. Il fonctionne de -40 °C à +75 °C, se stocke de -40 °C à +80 °C et tolère 0–95 % d’humidité relative sans condensation. Il est testé selon RFC‑2544, conçu pour la conformité environnementale NEMA TS‑1/TS‑2 et compatible avec les standards IEEE et les protocoles TCP/IP. Des limiteurs de courant réarmables à l’état solide renforcent la protection en cas de surintensité.

Comment se monte le CLRFE1EOCE/M sur site ?

Le boîtier compact (57 × 41 × 28 mm) autorise un montage en surface pour un gain de place dans les coffrets. Si vous privilégiez un rail DIN, utilisez l’adaptateur optionnel DINBKT4 de ComNet. Cette flexibilité de montage facilite les intégrations neuves ou en rétrofit, tout en respectant les bonnes pratiques de câblage et de maintenance.

Quel type de câble coaxial dois‑je utiliser pour les performances annoncées ?

Les distances indiquées (1 524 m à 10 Mbps, 610 m à 100 Mbps) sont spécifiées sur câble RG59/U, qui est le câble recommandé. D’autres types de coax peuvent fonctionner, mais la portée et la stabilité peuvent varier. Pour des résultats reproductibles, utilisez du RG59/U de bonne qualité, des connecteurs BNC fiables et respectez les rayons de courbure.

Quelle est la fiabilité du dispositif et quelle maintenance prévoir ?

Le CLRFE1EOCE/M affiche un MTBF supérieur à 100 000 heures, gage de fiabilité à long terme. Les protections par limiteurs de courant réarmables à l’état solide réduisent le risque d’endommagement et se réinitialisent automatiquement. Une maintenance préventive basique (vérification des connexions, de l’alimentation, des LED et de l’état du câble RG59/U) suffit généralement pour assurer la continuité de service.

Quelles normes et compatibilités réseau sont prises en charge ?

L’extendeur est testé selon RFC‑2544 pour valider performance et stabilité. Il est conçu pour répondre aux exigences environnementales NEMA TS‑1/TS‑2 et reste compatible avec les standards IEEE et les protocoles TCP/IP. Cette compatibilité garantit une intégration sans heurts avec la plupart des commutateurs, enregistreurs et périphériques Ethernet 10/100Base‑T(X) du marché.

Quelles sont les caractéristiques physiques et logistiques à connaître ?

Le boîtier mesure 57 × 41 × 28 mm et la masse d’expédition est inférieure à 0,45 kg, simplifiant transport et installation en espace réduit. Les connecteurs incluent un pigtail coaxial BNC, un RJ‑45 10/100Base‑T(X) et un bornier d’alimentation 2 broches. Ces éléments, alliés à la faible consommation de 1,5 W, en font une solution pratique pour sites neufs ou existants.
