CNFE1S1A/2 Convertisseur RJ45-Fibre ST monomode WDM 100 Mbps 20 km

CNFE1S1A/2 : étendez votre réseau RJ45 jusqu’à 20 km sur 1 fibre ST monomode WDM, en toute fiabilité

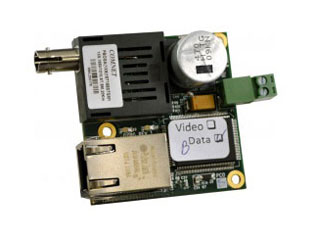

Le CNFE1S1A/2 de ComNet est un convertisseur de carte média ultra miniature qui transforme un port RJ45 10/100Base‑TX en liaison optique 100Base‑FX sur une seule fibre monomode WDM (1310/1550 nm). Idéal pour relier des équipements Ethernet sur 20 km, il assure une performance 100 Mbps stable, une installation simple et une robustesse industrielle. Son format compact (50 × 50 × 28 mm) s’intègre aisément en châssis ou boîtier OEM. Alimentation AC/DC, diagnostics par LED et MTBF >100 000 h garantissent une disponibilité élevée.

Portée étendue sur 1 fibre, coûts d’infrastructure maîtrisés

Avec une portée maximale de 20 km en monomode et un budget de liaison optique de 15 dB, le CNFE1S1A/2 exploite la technologie WDM bidirectionnelle (1310/1550 nm) sur une seule fibre. Le connecteur ST 100Base‑FX simplifie les déploiements existants et réduit le câblage. En “côté A”, il s’associe à son homologue “côté B” pour une liaison complète, tout en maintenant 100 Mbps full‑duplex côté optique. Résultat : des extensions réseau longue distance plus économiques, fiables et faciles à maintenir.

Interopérabilité Ethernet et mise en service immédiate

Compatible IEEE 802.3, le port RJ45 10/100Base‑TX prend en charge l’auto‑négociation 10/100 Mbps en half/full duplex et l’auto MDI/MDI‑X, éliminant les cordons croisés. Les LED intégrées indiquent l’alimentation ainsi que l’activité/la liaison optique, accélérant le diagnostic. Cette approche “plug‑and‑play” garantit une mise en service rapide et une compatibilité étendue avec les switches, caméras IP, enregistreurs et contrôleurs réseau, sans configuration complexe. Idéal pour moderniser un lien cuivre vers la fibre tout en assurant la continuité de service.

Robustesse industrielle et haute disponibilité

Conçu pour des environnements exigeants, ce convertisseur fonctionne de -40 °C à +75 °C et tolère une humidité relative de 0 à 95 % (sans condensation). Son MTBF supérieur à 100 000 heures témoigne d’une remarquable fiabilité. L’alimentation flexible 22–27 V AC ou 8–24 V DC (alimentation non fournie) facilite l’intégration. Avec une consommation ≈3 W (AC) / ≈6 W (DC) et des indicateurs LED précis, le CNFE1S1A/2 assure une disponibilité élevée et un fonctionnement stable, même en conditions difficiles.

Format ultra miniature pour intégration OEM

Sa carte circuit imprimé de 50 × 50 × 28 mm s’installe en montage interne via entretoises (entretoise min. 8 mm, vis #2‑56), ce qui en fait un choix idéal pour intégrateurs et fabricants. Le format “convertisseur de carte média ultra miniature” libère de l’espace dans les coffrets, tout en offrant des performances 100 Mbps. Les connectiques RJ45 et ST sont accessibles, le câblage est ordonné, et l’ensemble réduit coûts, temps d’intégration et consommation énergétique du système.

Description technique

Le CNFE1S1A/2 est un convertisseur RJ45‑Fibre ComNet conçu pour prolonger des liaisons Ethernet 10/100Base‑TX vers la fibre 100Base‑FX ST en monomode WDM, sur une seule fibre. En “côté A”, il transmet et reçoit sur 1310/1550 nm, assurant une liaison bidirectionnelle full‑duplex à 100 Mbps côté optique. Le port électrique RJ45 gère l’auto‑négociation 10/100 Mbps en half/full duplex et l’auto MDI/MDI‑X pour une compatibilité maximale, tout en restant conforme à IEEE 802.3.

Taillé pour les environnements exigeants, il opère de -40 °C à +75 °C et supporte jusqu’à 95 % d’humidité (sans condensation). Sa portée de 20 km est rendue possible par un budget optique de 15 dB. L’appareil s’alimente en 22–27 V AC ou 8–24 V DC (alimentation non fournie) et consomme ≈3 W (AC) / ≈6 W (DC). Les LED indiquent l’alimentation et l’activité/la liaison optique pour un diagnostic rapide. Son format carte 50 × 50 × 28 mm simplifie les intégrations OEM.

Autres informations importantes

• Référence produit: CNFE1S1A/2 – ComNet (convertisseur de carte média ultra miniature, côté A)
• Débit de données: 10/100 Mbit/s.
• Interface électrique: 1 port RJ45 10/100Base‑TX, auto MDI/MDI‑X, prise Ethernet 10/100 Mbps.
• Interface optique: Port optique ST, 100Base‑FX, 1 fibre bidirectionnelle (1310/1550 nm).
• Type de fibre: Monomode, 1 fibre bidirectionnelle (WDM 1310/1550 nm).
• Budget de liaison optique: 15 dB.
• Portée maximale (monomode): 20 km.
• Tension d’alimentation: 22–27 V AC ou 8–24 V DC (alimentation non fournie).
• Consommation électrique: ≈3 W (AC) / ≈6 W (DC).
• Indicateurs lumineux: LED pour alimentation et activité/de liaison optique.
• Température de fonctionnement: -40 °C à +75 °C.
• Température de stockage: -40 °C à +85 °C.
• Humidité relative: 0 % à 95 % (sans condensation).
• Dimensions (L×l×H): 50 × 50 × 28 mm.
• Montage: Carte circuit imprimé pour montage interne, fixation par entretoises (entretoise min. 8 mm, vis #2‑56).
• MTBF: >100 000 heures.
• Fonctionnalités Ethernet: Conforme IEEE 802.3; port électrique prend en charge auto‑négociation 10/100 Mbps (half/full duplex); port optique supporte 100 Mbps full duplex.

FAQ

À quoi sert précisément le CNFE1S1A/2 Convertisseur RJ45‑Fibre ST monomode WDM 100 Mbps 20 km ?

Ce convertisseur permet de transformer un lien cuivre RJ45 10/100Base‑TX en fibre optique 100Base‑FX sur une seule fibre monomode grâce au WDM (1310/1550 nm). Il est idéal pour relier des équipements Ethernet distants jusqu’à 20 km tout en conservant des performances 100 Mbps stables. Son format carte ultra miniature simplifie l’intégration dans des boîtiers et systèmes OEM où l’espace et la robustesse sont critiques.

Qu’est‑ce que la version “côté A” et comment l’utiliser ?

Le CNFE1S1A/2 est la version “côté A” d’un couple WDM. Il envoie et reçoit sur des longueurs d’onde complémentaires (1310/1550 nm) via une seule fibre. Pour constituer une liaison complète, on l’associe à la version “côté B” correspondante côté distant. Cette architecture simplifie le câblage, économise une fibre et maintient une liaison 100Base‑FX full‑duplex avec un budget optique de 15 dB jusqu’à 20 km.

Le convertisseur est‑il compatible avec tous les switches et équipements 10/100 ?

Oui. Le port RJ45 10/100Base‑TX est conforme IEEE 802.3 et prend en charge l’auto‑négociation 10/100 Mbps en half/full duplex, ainsi que l’auto MDI/MDI‑X. Ces fonctionnalités garantissent une interopérabilité maximale avec la plupart des switches, caméras IP, NVR, contrôleurs et automates Ethernet. Le port optique opère en 100Base‑FX full‑duplex via un connecteur ST, assurant une compatibilité éprouvée avec de nombreux équipements industriels.

Quelle est la distance et quelles conditions de fibre sont nécessaires ?

La portée maximale est de 20 km en monomode, sur une seule fibre WDM bidirectionnelle (1310/1550 nm) avec un budget de liaison de 15 dB. Il convient d’utiliser une fibre monomode de bonne qualité, connectique ST propre et bien polie, et de respecter les règles de courbure et d’épissure. Un nettoyage adéquat des férules ST garantit des niveaux d’atténuation conformes pour maintenir la performance et la stabilité de la liaison.

Comment est‑il alimenté et quelle est la consommation électrique ?

Le CNFE1S1A/2 s’alimente en 22–27 V AC ou 8–24 V DC, ce qui facilite son intégration dans des armoires et alimentations existantes. L’alimentation n’est pas fournie. La consommation typique est d’environ ≈3 W en AC et ≈6 W en DC. Cette faible consommation, combinée à son format compact, en fait une solution efficace pour des installations à forte densité ou alimentées par des sources limitées.

Peut‑on l’utiliser en environnement industriel exigeant ?

Oui. Il est conçu pour fonctionner de -40 °C à +75 °C et tolère 0 à 95 % d’humidité sans condensation. Sa construction robuste et un MTBF >100 000 heures permettent une haute disponibilité, même dans des sites critiques. Les LED d’état (alimentation et activité/de liaison optique) aident au diagnostic rapide, limitant les temps d’arrêt et simplifiant la maintenance préventive et corrective sur le terrain.

Quelles sont les dimensions et les options de montage ?

Le module mesure 50 × 50 × 28 mm et se présente en carte circuit imprimé pour montage interne. La fixation s’effectue par entretoises avec une hauteur minimale de 8 mm et des vis #2‑56. Cette approche facilite une intégration propre dans des châssis, tiroirs optiques, boîtiers sur mesure ou automates OEM, en préservant une circulation d’air suffisante et un accès aisé aux ports RJ45 et ST pour le câblage.

Quels voyants sont disponibles et que surveillent‑ils ?

Le CNFE1S1A/2 intègre des LED pour l’alimentation et pour l’activité/de liaison optique. Ces indicateurs permettent de confirmer rapidement que l’appareil est correctement alimenté et que la liaison 100Base‑FX est établie, active et stable. En cas de coupure, de débranchement ou d’atténuation excessive, l’absence de signal ou l’activité réduite facilite le diagnostic, évitant des interventions longues et onéreuses.

Quelle différence avec un convertisseur SFP + module optique ?

Le CNFE1S1A/2 est une carte compacte “tout‑en‑un” avec interface ST, WDM sur 1 fibre et caractéristiques industrielles intégrées, sans besoin de SFP séparé. Cette conception réduit l’encombrement, les coûts de modules optiques et le risque d’incompatibilités SFP. Elle convient particulièrement aux intégrations OEM où la simplicité, la stabilité en 100 Mbps et la robustesse environnementale priment sur la modularité des interfaces optiques.

Quels cas d’usage typiques pour ce convertisseur RJ45‑Fibre ST monomode ?

Il est idéal pour des liaisons longue distance de caméras IP, bornes d’accès, automates, capteurs ou équipements de supervision lorsque le cuivre devient limitant. Les sites industriels, transport, énergie, vidéosurveillance urbaine et infrastructures critiques bénéficient de la portée 20 km, du WDM sur une seule fibre, de la compatibilité 10/100 et de la résistance aux températures extrêmes, tout en conservant un encombrement minimal dans les coffrets.

Quelles précautions de déploiement pour garantir 20 km de portée ?

Respectez un budget d’atténuation total ≤15 dB en monomode, utilisez des cordons et un brassage ST de qualité, nettoyez systématiquement les connecteurs, évitez les courbures serrées et contrôlez les épissures. Vérifiez également la conformité des équipements côté B, l’alimentation stable (AC 22–27 V ou DC 8–24 V) et la bonne fixation mécanique par entretoises. Les LED d’état aident à valider rapidement la qualité de la liaison.
