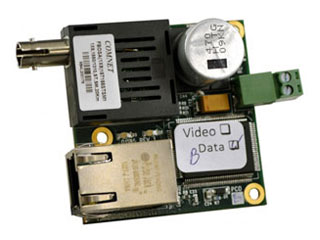

CNFE1S2/5 Convertisseur RJ45 vers 100Base-FX ST monomode 20 km

Étendez votre Ethernet jusqu’à 20 km avec fiabilité monomode et simplicité plug-and-play

Le CNFE1S2/5 Convertisseur RJ45 vers 100Base-FX ST monomode 20 km de ComNet est la solution ultra miniature pour prolonger un lien Ethernet 10/100 Mbps sur fibre optique en environnements exigeants. Grâce à son port 10/100Base-TX (RJ-45) et son port 100Base-FX ST, il convertit instantanément le cuivre en fibre monomode sur 2 fibres à 1310 nm, jusqu’à 20 km. Compact, robuste et économe (3 à 6 W), il accepte une alimentation AC/DC (non fournie) et fonctionne de -40°C à +75°C, pour des réseaux sûrs et stables.

Portée fibre étendue à 20 km

Transmettez vos données Ethernet 10/100 Mbps sur de longues distances grâce au 100Base-FX monomode à 1310 nm. Le CNFE1S2/5 prend en charge 2 fibres via connecteurs ST, garantissant une liaison stable et une très faible atténuation. Idéal pour les infrastructures, les sites industriels ou la vidéosurveillance répartie, il élimine les limites du cuivre et sécurise vos communications contre les perturbations électromagnétiques sur des trajets jusqu’à 20 km.

Installation simple et format ultra miniature

Conçu comme un convertisseur de carte média ultra compact (48,3 x 48,3 x 27,9 mm), il s’intègre partout: coffrets, baies, colonnes techniques. Le port RJ-45 10/100Base-TX simplifie la connexion au réseau existant, tandis que les connecteurs ST se raccordent en un clic à votre fibre monomode. L’intégration est rapide, sans configuration complexe, pour un déploiement immédiat et fiable sur le terrain.

Robustesse industrielle -40°C à +75°C

Le CNFE1S2/5 est conçu pour les environnements difficiles. Son large intervalle de température de fonctionnement, de -40°C à +75°C, et son support d’humidité relative de 0% à 95% (sans condensation) assurent une disponibilité maximale. Il résiste aux variations climatiques et aux conditions industrielles tout en maintenant des performances constantes, ce qui en fait un choix sûr pour les infrastructures critiques.

Alimentation AC/DC flexible et faible consommation

Alimentez le convertisseur en 22–27 VCA ou 8–24 VCC pour vous adapter à votre architecture électrique existante. Avec une consommation de seulement 3 à 6 W, il réduit les coûts d’exploitation et la dissipation thermique. L’alimentation n’est pas fournie, vous laissant le choix du modèle le plus approprié à votre installation et à vos contraintes énergétiques.

CNFE1S2/5 Convertisseur RJ45 vers 100Base-FX ST monomode 20 km – Description technique

Le CNFE1S2/5 ComNet est un convertisseur de média Ethernet 10/100 Mbps qui transforme un lien cuivre 10/100Base-TX (RJ-45) en un lien optique 100Base-FX monomode, utilisant 2 fibres avec connecteurs ST à 1310 nm. Il étend la portée du réseau jusqu’à 20 km tout en protégeant les communications contre les interférences électromagnétiques. Sa topologie simple permet l’extension transparente des réseaux locaux existants, tout en conservant la compatibilité 10/100.

Son format ultra miniature (48,3 x 48,3 x 27,9 mm) simplifie l’intégration dans des espaces restreints. Le produit fonctionne de -40°C à +75°C et supporte une humidité relative de 0% à 95% (sans condensation). Alimenté en 22–27 VCA ou 8–24 VCC (alimentation non fournie), il consomme entre 3 et 6 W. Conçu pour la fiabilité, il répond aux exigences des déploiements industriels, de vidéosurveillance et d’infrastructures étendues nécessitant une liaison fibre stable et durable.

Autres informations importantes

• Marque: ComNet, convertisseur de carte média ultra miniature.
• Type de périphérique: Convertisseur de média Ethernet.
• Vitesse de transmission: 10/100 Mbps.
• Port électrique: 1 x 10/100Base-TX (RJ-45).
• Port optique: 1 x 100Base-FX.
• Mode fibre: Monomode.
• Connecteur fibre: ST.
• Nombre de fibres: 2.
• Longueur d’onde: 1310 nm.
• Distance maximale: 20 km.
• Température de fonctionnement: -40°C à +75°C.
• Alimentation: 22–27 VCA ou 8–24 VCC (alimentation non fournie).
• Dimensions: 48,3 mm x 48,3 mm x 27,9 mm.
• Consommation électrique: 3 à 6 W.
• Humidité relative: 0% à 95% (sans condensation).

FAQ — CNFE1S2/5 Convertisseur RJ45 vers 100Base-FX ST monomode 20 km

À quoi sert le CNFE1S2/5 dans mon réseau ?

Ce convertisseur de média Ethernet transforme un port cuivre 10/100Base-TX (RJ-45) en un lien fibre 100Base-FX. Il permet de prolonger une liaison réseau jusqu’à 20 km via fibre monomode à 1310 nm, avec 2 fibres et connecteurs ST. Il améliore l’immunité aux interférences électromagnétiques et sécurise la transmission pour des sites distants ou industriels.

Est-il compatible avec des équipements 10 Mbps et 100 Mbps ?

Oui. Le CNFE1S2/5 gère les vitesses 10/100 Mbps côté cuivre via le port 10/100Base-TX (RJ-45) et convertit vers un lien optique 100Base-FX côté fibre. Cette compatibilité assure une intégration fluide dans des réseaux hétérogènes, qu’il s’agisse d’anciens commutateurs 10 Mbps ou de matériels 100 Mbps, sans configuration complexe.

Quel type de fibre et de connecteurs dois-je utiliser ?

Le modèle est conçu pour la fibre monomode, en double brin (2 fibres), avec connecteurs ST. Il fonctionne à 1310 nm. Assurez-vous d’utiliser des cordons et tiroirs optiques ST monomode de qualité et de respecter le budget optique pour atteindre la distance maximale de 20 km avec une marge suffisante.

Quelle est la distance maximale atteignable ?

La distance maximale est de 20 km sur fibre monomode à 1310 nm, avec 2 fibres et connecteurs ST. Cette portée dépend de la qualité de la fibre, des épissures, des connecteurs et des pertes cumulées. Un nettoyage soigné des embouts et une mesure du budget optique sont recommandés pour garantir la performance.

L’alimentation est-elle fournie avec le convertisseur ?

Non. L’alimentation n’est pas fournie. Le CNFE1S2/5 accepte une alimentation 22–27 VCA ou 8–24 VCC, ce qui offre une grande flexibilité d’intégration. Choisissez une alimentation fiable, correctement régulée et dimensionnée, en tenant compte d’une consommation comprise entre 3 et 6 W, ainsi que de la réserve de courant nécessaire.

Puis-je l’installer en environnement industriel difficile ?

Oui. Le convertisseur fonctionne de -40°C à +75°C et supporte une humidité relative de 0% à 95% sans condensation. Ces caractéristiques le rendent apte aux environnements sévères: armoires extérieures, sites industriels, infrastructures de transport et surveillance. Son format ultra compact simplifie la protection mécanique dans des coffrets adaptés.

Quel est l’encombrement et comment l’intégrer physiquement ?

Ses dimensions sont de 48,3 x 48,3 x 27,9 mm. Ce format ultra miniature facilite l’intégration dans de petits coffrets, goulottes ou baies. Vous pouvez le fixer sur platine ou utiliser des supports adaptés. Prévoyez une ventilation minimale et un cheminement propre des fibres et de l’alimentation pour une installation durable.

Quelle consommation et quelles précautions d’énergie prévoir ?

La consommation est de 3 à 6 W. Utilisez une alimentation 22–27 VCA ou 8–24 VCC, en veillant à respecter les tolérances de tension et la polarité en DC. Prévoyez une marge de courant pour absorber les pointes de démarrage et assurez une protection électrique adéquate (fusible, disjoncteur) pour la sécurité.

Comment garantir la meilleure performance optique ?

Employez une fibre monomode de qualité, des connecteurs ST propres, et respectez la longueur d’onde 1310 nm. Nettoyez systématiquement les embouts, contrôlez l’atténuation par section et minimisez les épissures. Vérifiez le budget optique total pour rester sous la limite d’atténuation et atteindre la distance cible de 20 km en toute fiabilité.

Dans quels cas choisir ce modèle plutôt qu’un SFP ?

Optez pour le CNFE1S2/5 lorsque vous voulez une solution dédiée, prête à l’emploi, très compacte et robuste, sans châssis ou switch SFP. Il simplifie la conversion RJ45 vers 100Base-FX ST monomode sur 2 fibres. Idéal pour moderniser rapidement une liaison cuivre existante vers la fibre, avec un coût d’intégration optimisé.
