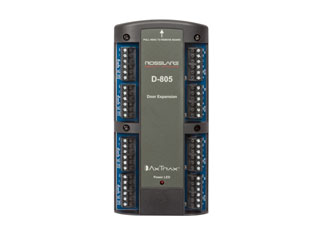

D-805 carte extension 4 portes pour AC-825IP, Wiegand/OSDP

D-805 carte extension 4 portes pour AC-825IP, Wiegand/OSDP : augmentez votre capacité et votre sécurité sans complexité

La D-805 est la carte d’extension 4 portes idéale pour faire évoluer votre contrôleur AC-825IP. Conçue par Rosslare, cette PCB compacte ajoute jusqu’à quatre lecteurs Wiegand (et jusqu’à deux lecteurs OSDP), huit entrées supervisées et quatre relais puissants, tout en assurant une communication RS‑485 robuste et chiffrée via OSDP v2/OSDP‑SC. Facile à monter directement sur l’AC‑825IP, au mur ou sur rail DIN, elle garantit une installation rapide, une alimentation maîtrisée et une supervision claire par LEDs. Optimisez chaque point d’accès avec fiabilité, flexibilité et performance.

Extension 4 portes plug-and-play

Déployez instantanément quatre portes supplémentaires sur votre AC‑825IP sans reconfigurations lourdes. La D‑805 s’intègre comme une carte d’extension officielle Rosslare, limitant le câblage et accélérant la mise en service. Son format PCB et ses options de montage simplifient l’installation dans des coffrets existants. Vous bénéficiez d’une réserve d’entrées et de sorties prête à l’emploi, pour absorber les besoins d’extension ou segmenter des zones sensibles sans immobiliser votre infrastructure.

Sécurité renforcée avec OSDP v2 et canal sécurisé

La D‑805 supporte OSDP v2 avec OSDP‑SC (Secure Channel), garantissant une communication chiffrée entre contrôleur et lecteurs. Cette conformité réduit drastiquement les risques d’écoute ou de relecture sur le bus RS‑485. Vous combinez la robustesse du média filaire avec une authentification moderne, idéale pour les environnements réglementés. La migration depuis Wiegand vers OSDP peut être progressive, porte par porte, en conservant votre architecture et votre compatibilité existante.

Polyvalence lecteurs Wiegand, OSDP et Clock & Data

La compatibilité étendue de la D‑805 facilite l’intégration de lecteurs existants et nouveaux. Elle gère 4 lecteurs Wiegand et jusqu’à 2 lecteurs OSDP, tout en prenant en charge le format Clock & Data. Cette souplesse protège vos investissements, ouvre la porte à de nouvelles fonctionnalités (chiffrement OSDP), et permet un mix technologique par site. Choisissez le meilleur lecteur par zone selon les exigences de sécurité, de coût et de performances.

Contrôle précis grâce aux entrées supervisées et relais Form‑C 5 A

Avec 8 entrées supervisées, la D‑805 surveille contacts, capteurs et états porte avec précision. Ses 4 sorties relais Form‑C (N.O., N.C., COM) 5 A pilotent gâches, ventouses, sirènes ou signalisation. Ce duo assure une gestion fine des scénarios d’accès et d’alarme. Vous orchestrez des automatismes fiables, temporisations et retours d’état, tout en conservant une marge de puissance pour des charges exigeantes et des périphériques variés.

Supervision rapide avec LEDs et entrée anti‑sabotage

Les LEDs de la D‑805 offrent une visibilité immédiate : alimentation, transmission TX et statut de chaque relais. Le diagnostic devient plus simple lors des tests et de la maintenance. L’entrée tamper TTL 5 V (4 broches) protège le coffret contre les ouvertures non autorisées, déclenchant des alertes appropriées. Vous réduisez les temps d’intervention et renforcez l’intégrité physique de l’installation, essentielle pour maintenir la conformité et le service en continu.

Énergie maîtrisée et fiabilité environnementale

La D‑805 fonctionne en 12–16 V DC avec une consommation en veille de seulement 65 mA (220 mA max carte seule). Elle fournit 10–12 V DC aux lecteurs avec jusqu’à 245 mA par sortie, optimisant la distribution d’énergie. Conçue pour 0 °C à 50 °C et 0–85 % HR (sans condensation), elle reste stable dans la plupart des environnements tertiaires et industriels. Vous bénéficiez d’une longévité et d’une disponibilité élevées.

Description technique

La D‑805 carte extension 4 portes pour AC‑825IP, Wiegand/OSDP est une PCB Rosslare conçue pour étendre efficacement les systèmes de contrôle d’accès AxTraxPro basés sur AC‑825IP. Elle ajoute quatre canaux lecteurs, huit entrées supervisées et quatre relais Form‑C 5 A, tout en offrant une communication bidirectionnelle sécurisée via RS‑485 et OSDP v2, incluant OSDP‑SC. Les indicateurs LED intégrés simplifient le diagnostic, et l’entrée tamper accroît la protection physique.

Côté alimentation, la carte accepte 12–16 V DC, consomme 65 mA au repos et jusqu’à 220 mA. Elle peut fournir 10–12 V DC à chaque lecteur, jusqu’à 245 mA par sortie. L’installation est flexible grâce au montage direct sur l’AC‑825IP, au mur ou sur rail DIN. Ses dimensions compactes (178 x 87 x 38 mm) et son poids de 268 g facilitent l’intégration en coffret, tout en garantissant des performances fiables dans des conditions de 0 à 50 °C.

Autres informations importantes

• Marque et nature: Rosslare extension, PCB pour AC‑825IP.
• Type de produit: Carte d’extension 4 portes (expansion board).
• Nombre de lecteurs pris en charge: 4 lecteurs Wiegand (prise en charge OSDP, jusqu’à 2 lecteurs OSDP).
• Formats de lecteurs pris en charge: Wiegand, Clock & Data.
• Nombre d’entrées supervisées: 8 entrées supervisées.
• Nombre de sorties relais: 4 relais.
• Caractéristiques des relais: Form‑C (N.O., N.C., COM), 5 A.
• Tension d’alimentation: 12–16 V DC.
• Courant en veille: 65 mA à 12 V DC.
• Courant maximum (carte seule): 220 mA à 12 V DC.
• Alimentation PCBA (entrée carte): 12 V DC, 2 A (régulé).
• Tension de sortie alimentation lecteurs: 10–12 V DC.
• Courant maximum fourni aux lecteurs: 245 mA (max par sortie lecteur).
• Interface de communication: RS‑485 (OSDP/RSDP‑bus).
• Protocole pris en charge: OSDP v2 (incl. OSDP‑SC canal sécurisé).
• Entrée tamper: Entrée tamper TTL 5 V (connecteur 4 broches).
• Indicateurs LED: LED alimentation, LED TX et 4 LEDs d’état des sorties.
• Température de fonctionnement: 0 °C à 50 °C.
• Humidité de fonctionnement: 0–85 % HR (sans condensation).
• Dimensions (L x l x H): 178 x 87 x 38 mm.
• Poids: 268 g.
• Options de montage: Montage direct sur AC‑825IP ou montage mural / rail DIN.

FAQ

La D‑805 est‑elle compatible avec mon AC‑825IP existant ?

Oui. La D‑805 est une carte d’extension officielle pour AC‑825IP. Elle se fixe directement sur le contrôleur ou s’installe au mur/rail DIN selon votre coffret. Elle communique via RS‑485 et s’intègre nativement à l’écosystème Rosslare. Vous pouvez additionner cette extension pour gérer quatre portes supplémentaires en tirant parti de Wiegand et d’OSDP v2, y compris OSDP‑SC pour un chiffrement de bout en bout.

Combien de lecteurs et quels formats puis‑je connecter ?

La D‑805 prend en charge jusqu’à 4 lecteurs Wiegand et jusqu’à 2 lecteurs OSDP, avec compatibilité Clock & Data. Cette mixité vous permet d’exploiter des lecteurs existants tout en introduisant progressivement des lecteurs OSDP plus sécurisés. Vous pouvez donc construire une architecture hybride et adapter chaque point d’accès au niveau de sécurité, de performance et de budget souhaité.

Quelle sécurité apporte OSDP v2 et le canal sécurisé OSDP‑SC ?

OSDP v2 fournit une communication bidirectionnelle authentifiée sur RS‑485, tandis qu’OSDP‑SC ajoute un canal sécurisé chiffré. Concrètement, cela évite l’écoute et la relecture des données entre la D‑805 et les lecteurs compatibles. Cette sécurité réduit la surface d’attaque sur le bus, améliore la conformité et facilite la gestion centralisée des périphériques, surtout lorsqu’on migre depuis des lignes Wiegand historiques non chiffrées.

Comment la D‑805 gère‑t‑elle l’alimentation des lecteurs ?

La carte fonctionne en 12–16 V DC et peut fournir 10–12 V DC aux lecteurs, avec jusqu’à 245 mA par sortie. La consommation propre de la carte est de 65 mA au repos (220 mA max). L’entrée PCBA attend 12 V DC régulé, 2 A. Cette architecture assure une distribution stable, protège la longévité des lecteurs et facilite le dimensionnement des alimentations dans des installations multi‑portes.

Quelles sont les options d’E/S pour la supervision et les commandes ?

La D‑805 offre 8 entrées supervisées pour capteurs et états, et 4 sorties relais Form‑C (N.O./N.C./COM) 5 A pour piloter serrures, ventouses, alarmes ou signalisation. Les indicateurs LED (alimentation, TX, état des sorties) simplifient les tests et diagnostics. Cette combinaison vous permet de créer des scénarios d’automatisation fiables, d’obtenir des retours d’état précis et d’optimiser la maintenance sur site.

La carte résiste‑t‑elle aux conditions de site variées ?

Oui. La D‑805 est conçue pour fonctionner entre 0 °C et 50 °C, avec une humidité de 0–85 % HR sans condensation. Ses dimensions compactes (178 x 87 x 38 mm) et son poids de 268 g facilitent l’intégration dans des coffrets standards. En respectant les bonnes pratiques d’aération et de câblage, vous obtiendrez une fiabilité élevée en milieu tertiaire ou industriel.

Puis‑je installer la D‑805 sans arrêter mon contrôle d’accès ?

L’installation peut être planifiée pour réduire l’indisponibilité. La D‑805 se monte directement sur l’AC‑825IP ou en mural/rail DIN, ce qui accélère les opérations. Prévoyez toutefois une fenêtre de maintenance pour le câblage RS‑485, l’alimentation et la configuration des lecteurs. Les LEDs intégrées et l’entrée tamper facilitent les vérifications et le retour en service rapide après tests de bon fonctionnement.

Que signifie “Entrée tamper TTL 5 V (connecteur 4 broches)” ?

Cette entrée anti‑sabotage permet de relier un contact d’ouverture de coffret ou de trappe. En cas d’ouverture non autorisée, un événement est signalé au système. Le niveau TTL 5 V et le connecteur 4 broches simplifient le raccordement. Couplée aux événements d’alarme, cette fonction renforce la sécurité physique et la traçabilité, indispensable pour des environnements soumis à des exigences de conformité.

La D‑805 convient‑elle aux modernisations depuis Wiegand vers OSDP ?

Oui, parfaitement. Elle accepte simultanément Wiegand et jusqu’à deux lecteurs OSDP, permettant une migration incrémentale. Vous pouvez conserver des lecteurs existants sur certaines portes et déployer progressivement OSDP v2/OSDP‑SC sur d’autres. Cette approche pragmatique réduit les coûts, minimise les interruptions et augmente le niveau de sécurité au rythme de vos priorités opérationnelles et budgétaires.

Quelles bonnes pratiques de câblage RS‑485 recommandez‑vous ?

Utilisez un câble torsadé blindé, respectez la polarité A/B, terminez le bus à ses extrémités, et segmentez proprement les dérivations. Maintenez des longueurs et topologies compatibles avec RS‑485, évitez les boucles de masse et séparez les courants forts. Ces règles garantissent une communication OSDP v2 stable, un débit fiable et des diagnostics simplifiés via les LEDs TX et les journaux du contrôleur.

La D‑805 est‑elle adaptée aux charges de verrouillage exigeantes ?

Oui. Les 4 relais Form‑C 5 A offrent une capacité suffisante pour la plupart des ventouses, gâches et dispositifs de signalisation. Assurez‑vous de choisir une alimentation adéquate et des protections adaptées (diodes de roue libre, varistances) selon la nature de la charge. Cette marge de puissance accroît la longévité des contacts et la fiabilité des commandes dans le temps.
