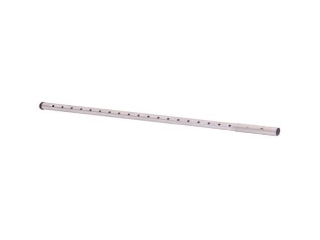

D344-5 Tube d’échantillonnage conduit détection fumée 1,52 m alu

D344-5 Tube d’échantillonnage 1,52 m alu: détection de fumée précise et installation simplifiée

Optimisez la fiabilité de vos détecteurs de fumée en conduits avec le D344-5 Tube d’échantillonnage conduit détection fumée 1,52 m alu. Conçu par Bosch, ce tube en aluminium léger et robuste assure un prélèvement d’air homogène grâce à ses perforations réparties sur toute la longueur. Facile à adapter, il se coupe, s’assemble et se fixe rapidement pour s’intégrer à vos configurations CVC existantes. Garantissez une couverture d’échantillonnage conforme, une maintenance facilitée et une performance durable, tout en minimisant le temps d’installation et les coûts d’exploitation.

Couverture d’échantillonnage optimale

Le D344-5 assure un prélèvement d’air représentatif grâce à des perforations multiples réparties le long du tube. Dans le conduit, un minimum de 12 perforations est requis pour garantir la sensibilité et la fiabilité du système de détection de fumée. La longueur utile de 1,52 m (1520 mm) augmente la surface d’échantillonnage et favorise une détection précoce des particules. Cette conception homogène limite les zones mortes et stabilise le temps de réponse, même dans des flux d’air variables.

Installation flexible et modulable

Adaptez le D344-5 à votre réseau: il peut être raccourci jusqu’à 0,30 m (1 ft) ou assemblé pour atteindre 3,05 m (10 ft) au maximum. Les accessoires fournis (bouchon d’extrémité, vis de serrage et goupille) simplifient l’ajustement et la fixation. Pour les tubes supérieurs à 0,91 m (3 ft), un support est recommandé, avec un trou de support à 25–50 mm sous le trou d’entrée pour favoriser le drainage. Le passage entre conduit et tube doit être soigneusement scellé.

Légèreté et robustesse en aluminium

Fabriqué en aluminium brut finition argent, le D344-5 combine une grande résistance mécanique et une masse réduite, avec un poids d’environ 545 g (≈1,2 lb). Cette légèreté facilite la manipulation en hauteur et réduit la charge sur les supports. L’aluminium offre également une excellente durabilité dans les environnements de conduits CVC, avec une stabilité dimensionnelle et une résistance à la corrosion, assurant une performance constante dans le temps et une maintenance maîtrisée.

Fiabilité pour la détection de fumée en conduits

Conçu spécifiquement pour la détection de fumée dans les conduits, le D344-5 garantit un prélèvement d’air constant vers le capteur. Le perçage de drainage conseillé (support 25–50 mm sous l’entrée) aide à évacuer la condensation. En scellant le passage conduit/tube, vous préservez l’intégrité du flux d’air et évitez les fuites. Cette approche, alliée aux perforations multiples et au nombre minimal de 12 trous, améliore la cohérence des mesures et la fiabilité globale du système.

Description technique

Le D344-5 Tube d’échantillonnage conduit détection fumée 1,52 m alu de Bosch est un tube en aluminium brut (fini argent) d’une longueur de 1,52 m (1520 mm), pesant environ 545 g (≈1,2 lb). Il présente des perforations multiples réparties sur toute la longueur pour optimiser le prélèvement d’air. Lors de l’installation en conduit, un minimum de 12 perforations doit être présent à l’intérieur du flux d’air afin d’assurer une détection fiable.

Livré avec bouchon d’extrémité, vis de serrage (set screw) et goupille (roll pin), il peut être raccourci à 0,30 m ou étendu par assemblage jusqu’à 3,05 m. Pour les longueurs supérieures à 0,91 m, un support est recommandé; placer le trou de support 25–50 mm sous le trou d’entrée pour favoriser le drainage. Le passage entre le conduit et le tube doit être scellé; suivre les instructions d’installation pour garantir performance et sécurité.

Autres informations importantes

• Fonction: tube d’échantillonnage pour conduits (détection de fumée).
• Longueur: 1,52 m (1520 mm); longueur minimale utilisable: 0,30 m; longueur maximale réalisable par assemblage: 3,05 m (10 ft).
• Matériau: aluminium; finition: argent (aluminium brut).
• Poids approximatif: ≈545 g (≈1,2 lb).
• Perforations d’échantillonnage: multiples, réparties le long du tube; au moins 12 perforations doivent se trouver dans le conduit.
• Accessoires fournis: bouchon d’extrémité, vis de serrage (set screw), goupille (roll pin).
• Support: requis pour >0,91 m; trou de support à 25–50 mm sous le trou d’entrée pour drainage.
• Installation: conçu pour conduit; sceller le passage conduit/tube; tube raccourcissable ou assemblable selon instructions.
• Référence: Bosch D344-5 Tube échantillon, conduit 5’/152 cm – D344-5 Tube d’échantillonnage conduit détection fumée 1,52 m alu.

FAQ

À quoi sert le D344-5 Tube d’échantillonnage conduit détection fumée 1,52 m alu ?

Le D344-5 est destiné au prélèvement d’air dans les conduits CVC afin d’acheminer un échantillon vers un détecteur de fumée. Grâce à ses perforations multiples, il capte un flux d’air représentatif du conduit, améliorant la sensibilité et la fiabilité de la détection. Il s’intègre aux systèmes de surveillance des fumées pour alerter rapidement en cas de particules de combustion.

Quelles sont les dimensions et la matière du tube D344-5 ?

Le D344-5 mesure 1,52 m (1520 mm) de longueur et est fabriqué en aluminium brut avec une finition argent. Cette construction associe durabilité, légèreté (≈545 g, soit ≈1,2 lb) et facilité de manipulation. La section et la répartition des perforations ont été pensées pour un prélèvement d’air efficace dans des conduits de ventilation de différentes tailles.

Combien de perforations doivent être présentes dans le conduit ?

Au minimum 12 perforations du D344-5 doivent se trouver à l’intérieur du conduit. Cette exigence garantit un échantillonnage homogène du flux d’air, réduit les zones mortes et améliore la réactivité du système de détection. Les perforations sont déjà réparties sur toute la longueur du tube pour faciliter la mise en conformité lors de l’installation.

Le tube peut-il être raccourci ou rallongé ?

Oui. Le D344-5 peut être raccourci jusqu’à 0,30 m (1 ft) pour s’adapter à des conduits plus petits. Il peut aussi être assemblé avec d’autres sections pour atteindre une longueur maximale de 3,05 m (10 ft). Cette modularité vous permet d’optimiser la couverture d’échantillonnage tout en respectant les exigences de votre réseau CVC.

Quels accessoires sont fournis avec le D344-5 ?

Le kit inclut un bouchon d’extrémité, une vis de serrage (set screw) et une goupille (roll pin). Ces accessoires facilitent l’assemblage, l’étanchéité et la fixation du tube dans le conduit. Ils assurent également la stabilité mécanique et contribuent à maintenir l’orientation correcte du tube pour un prélèvement d’air constant et fiable.

Faut-il sceller le passage entre le conduit et le tube ?

Oui, il est indispensable de sceller le passage entre le conduit et le D344-5 pour éviter toute fuite d’air et préserver un échantillonnage représentatif. Un joint étanche stabilise le flux vers le détecteur, empêche les contaminations externes et optimise la réponse du système. Veillez à respecter les instructions d’installation et les pratiques locales de sécurité incendie.

Quand un support supplémentaire est-il recommandé ?

Pour toute longueur de tube supérieure à 0,91 m (3 ft), un support est recommandé. Placez le trou de support 25–50 mm sous le trou d’entrée afin de favoriser le drainage et d’éviter l’accumulation de condensation. Ce support limite les vibrations, préserve l’alignement et prolonge la durée de vie de l’installation, surtout dans des conduits soumis à des vitesses d’air élevées.

Le D344-5 résiste-t-il aux environnements de conduits CVC ?

Oui. Son matériau en aluminium brut, finition argent, offre un excellent rapport robustesse/poids, une bonne résistance à la corrosion et une stabilité dimensionnelle. Ces qualités conviennent aux environnements de conduits CVC, où les variations de température et d’humidité imposent du matériel durable et fiable. Une installation correcte renforce encore sa performance dans le temps.

Comment assurer un drainage correct et éviter la condensation ?

Installez un support lorsque la longueur dépasse 0,91 m et positionnez le trou de support 25–50 mm sous le trou d’entrée. Cette disposition favorise un drainage naturel. De plus, sceller le passage conduit/tube limite les entrées d’air parasites qui peuvent créer des poches d’humidité. Un entretien visuel périodique permet de vérifier l’absence d’obstruction.

Le D344-5 est-il compatible avec mon détecteur de fumée de conduit ?

Le D344-5 est un tube d’échantillonnage générique pour la détection de fumée en conduits et s’emploie selon les instructions du fabricant du détecteur. Vérifiez les préconisations de votre modèle (longueurs, diamètres, méthode d’assemblage). Respectez la règle des 12 perforations minimum dans le conduit, scellez le passage et, si nécessaire, ajoutez un support pour les longueurs >0,91 m.
