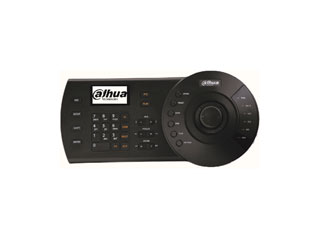

DH-NKB1000-E Clavier PTZ IP RS485 pour speed dome NVR/DVR

DH-NKB1000-E Clavier PTZ IP RS485: le contrôle pro, rapide et précis de vos speed dome, NVR/DVR

Boostez l’efficacité de votre vidéosurveillance avec le DH-NKB1000-E Clavier PTZ IP RS485 pour speed dome NVR/DVR. Conçu pour les écosystèmes Dahua, ce pupitre de contrôle offre une prise en main immédiate, un joystick 3 axes ultra précis et une compatibilité totale IP/RS-485/RS-232. Naviguez entre caméras, préréglages et menus OSD en un geste, gérez jusqu’à 2048 PTZ sur le réseau et pilotez NVR/DVR avec une fluidité remarquable. Fiable, basse consommation et robuste, il devient votre interface de référence pour des opérations rapides et sans erreur.

Contrôle PTZ 3 axes ultra-précis

Le DH-NKB1000-E intègre un joystick 3 axes avec contrôle vectoriel, fonction twist pour la rotation et retour au centre. Vous pilotez pan, tilt et zoom avec une finesse millimétrique, enchaînez préréglages, balayage automatique, panoramique automatique, tournée automatique et enregistrement de pattern. L’accès aux menus OSD et aux aides d’exploitation rend chaque opération plus rapide. Résultat: vous suivez les sujets en temps réel, anticipez les mouvements et sécurisez vos scènes critiques avec une précision constante.

Connectivité IP, RS-485 et RS-232 polyvalente

Grâce aux modes direct (COM) et réseau (IP), le DH-NKB1000-E s’adapte à toutes les architectures. Côté connectique: RJ‑45 réseau, 1 × RS‑232, 2 × RS‑485, RS‑422 (réservé), USB et prise d’alimentation DC. Il parle nativement les protocoles DVR DH‑2 et dôme DH‑SD1, PELCO‑D, PELCO‑P. Cette richesse de liaisons garantit une intégration fluide avec vos speed dome, NVR et DVR Dahua, en neuf comme en rénovation, sans compromis sur la latence ni la fiabilité.

Gestion massive: 64 utilisateurs et 2048 PTZ

Déployez à grande échelle: jusqu’à 64 utilisateurs (dont admin), 256 adresses RS‑485 par utilisateur et 2048 PTZ ajoutables sur le réseau. La compatibilité via USB avec SmartPSS et DSS facilite la supervision centralisée, l’enregistrement et la maintenance. Vous standardisez les scénarios d’exploitation, déléguez les droits d’accès et accélérez les workflows, tout en gardant une traçabilité. C’est la garantie d’une continuité de service et d’une montée en charge sans refonte de votre infrastructure.

Conception robuste et basse consommation

Le DH-NKB1000-E est prêt pour les environnements exigeants: alimentation 100–240 V ~ 50/60 Hz via adaptateur, sortie DC 12 V ⎓ 2 A, consommation de seulement 5 W. Il fonctionne de -10 °C à +55 °C, avec humidité 10 % à 90 % et pression 86 kPa à 106 kPa. Compact (330 × 139 × 53 mm; hauteur 103 mm avec joystick) et léger (1, 3 kg emballage inclus), il libère l’espace et réduit vos coûts énergétiques sans sacrifier la performance.

Description technique du DH-NKB1000-E

Le DH-NKB1000-E Clavier PTZ IP RS485 pour speed dome NVR/DVR est un clavier électromécanique professionnel doté d’un écran LCD de 75, 2 mm × 33, 85 mm pour un retour d’information clair. Son joystick 3 axes avec contrôle vectoriel, fonction twist et retour au centre offre un pilotage naturel des fonctions PTZ. Il gère préréglages, balayage/panoramique/tournée automatiques et enregistrement de pattern, tout en donnant accès aux menus OSD et aides d’exploitation.

La connectivité est exhaustive: RJ‑45 pour le réseau, 1 × RS‑232, 2 × RS‑485, RS‑422 (réservé), USB et prise d’alimentation DC. Les modes direct (COM) et réseau (IP) s’accompagnent des protocoles DVR DH‑2 et dôme DH‑SD1, PELCO‑D, PELCO‑P. La compatibilité via USB avec SmartPSS et DSS simplifie l’intégration. Conçu pour une exploitation multi‑sites, il supporte 64 utilisateurs, jusqu’à 256 adresses RS‑485 par utilisateur et l’ajout de 2048 PTZ sur le réseau.

Autres informations importantes

• Type de clavier : Clavier électromécanique
• Joystick : 3 axes (contrôle vectoriel), fonction twist (rotation), retour au centre
• Connecteurs physiques : RJ‑45 (réseau), 1 × RS‑232, 2 × RS‑485, RS‑422 (réservé), USB, prise d’alimentation DC
• Modes de communication : Mode direct (COM), Mode réseau (IP)
• Détails mode direct : Interface : 1 RS‑232 / 2 RS‑485; Protocoles DVR : DH‑2; Protocoles dôme : DH‑SD1, PELCO‑D, PELCO‑P
• Affichage : Écran LCD, 75, 2 mm × 33, 85 mm
• Fonctions PTZ et auxiliaires : Positions préréglées, balayage automatique, panoramique automatique, tournée automatique, enregistrement de pattern; menu OSD et aides d’exploitation
• Compatibilité logicielle : Connexion à SmartPSS et DSS via USB
• Nombre maximum d’utilisateurs : 64 (incluant l’utilisateur admin)
• Adresses RS‑485 maximales par utilisateur : 256
• Nombre maximum de PTZ ajoutables par utilisateur (sur réseau) : 2048
• Alimentation : Adaptateur secteur entrée 100–240 V ~ 50/60 Hz, sortie DC 12 V ⎓ 2 A
• Consommation électrique : 5 W
• Température de fonctionnement : -10 °C à +55 °C
• Humidité de fonctionnement : 10 % à 90 % (sans condensation spécifiée)
• Pression atmosphérique de fonctionnement : 86 kPa à 106 kPa
• Dimensions (L × P × H) : 330 mm × 139 mm × 53 mm (hauteur 103 mm incluant le joystick)
• Poids : 1, 3 kg (y compris emballage)

FAQ

Le DH-NKB1000-E est-il compatible avec mes speed dome non Dahua ?

Oui, au-delà des dômes Dahua, le DH-NKB1000-E gère les protocoles dôme DH‑SD1, mais aussi PELCO‑D et PELCO‑P, très répandus chez de nombreux fabricants. En mode direct via RS‑485/RS‑232 ou en IP via RJ‑45, vous pourrez piloter la plupart des PTZ compatibles avec ces protocoles. Vérifiez toutefois les fonctions avancées spécifiques au fabricant pour garantir une prise en charge optimale.

Puis-je l’utiliser à la fois en IP et en liaison série sur le même site ?

Absolument. Le DH-NKB1000-E prend en charge le mode réseau (IP) via RJ‑45 et le mode direct (COM) via 1 RS‑232 et 2 RS‑485. Cette flexibilité permet d’exploiter simultanément des caméras PTZ IP et des équipements analogiques modernisés. Vous pouvez conserver vos installations existantes tout en ajoutant des dispositifs IP, sans bouleverser votre architecture ni vos habitudes d’exploitation.

Combien de caméras PTZ puis-je gérer avec ce clavier ?

En réseau, un utilisateur peut ajouter jusqu’à 2048 PTZ, ce qui répond aux exigences des sites multi‑bâtiments ou des centres de supervision. En mode série, chaque utilisateur peut adresser jusqu’à 256 caméras via RS‑485. La gestion à grande échelle est simplifiée par l’interface, les préréglages, les tournées et l’intégration USB avec SmartPSS et DSS pour des opérations rapides et standardisées.

Quelles sont les fonctions PTZ et auxiliaires disponibles ?

Le DH-NKB1000-E propose un ensemble complet: positions préréglées, balayage automatique, panoramique automatique, tournée automatique et enregistrement de pattern. Il offre aussi l’accès au menu OSD et des aides d’exploitation pour guider l’opérateur. Le joystick 3 axes avec contrôle vectoriel, fonction twist et retour au centre garantit une manœuvrabilité fine, idéale pour le suivi de cibles et la sécurisation de points critiques en temps réel.

Quelle est la consommation électrique et l’alimentation requise ?

La consommation est de 5 W seulement, ce qui limite l’impact énergétique même en fonctionnement prolongé. L’alimentation se fait via un adaptateur secteur 100–240 V ~ 50/60 Hz avec sortie DC 12 V ⎓ 2 A. Cette large plage d’entrée simplifie le déploiement international et assure une stabilité d’alimentation, y compris dans des environnements techniques à contraintes.

L’écran intégré suffit-il pour opérer efficacement ?

Oui. L’écran LCD de 75, 2 mm × 33, 85 mm offre un retour d’état clair des opérations, des préréglages et des menus OSD. Il ne remplace pas un mur d’images, mais il optimise la navigation et les ajustements en direct. L’opérateur reste concentré sur l’essentiel, avec des informations contextuelles toujours visibles et une réactivité accrue lors des interventions.

Quelles sont les conditions environnementales de fonctionnement ?

Le DH-NKB1000-E fonctionne de -10 °C à +55 °C, avec une humidité de 10 % à 90 % et une pression atmosphérique de 86 kPa à 106 kPa. Ces tolérances couvrent la majorité des salles de contrôle et locaux techniques. Sa conception robuste et sa faible consommation permettent un usage continu et fiable, y compris dans des environnements soumis à des variations modérées.

Comment s’intègre-t-il avec SmartPSS et DSS ?

La connexion à SmartPSS et DSS s’effectue via USB, ce qui facilite la reconnaissance et la configuration. Vous centralisez la supervision, l’enregistrement et la gestion des droits. Les opérateurs bénéficient d’un écosystème Dahua cohérent, avec un clavier matériel pour les actions critiques et un logiciel pour l’orchestration globale, réduisant les temps de réponse et les erreurs d’exploitation.

Quelles sont les dimensions et le poids du clavier ?

Le DH-NKB1000-E mesure 330 mm × 139 mm × 53 mm, avec une hauteur de 103 mm joystick inclus. Son format compact libère l’espace sur le pupitre, tandis que son poids de 1, 3 kg (y compris emballage) facilite la logistique et l’installation. Il s’intègre aisément dans un poste opérateur multi‑écrans sans gêner la manipulation quotidienne.

Ce modèle convient-il à une salle de contrôle multi‑opérateurs ?

Oui, il prend en charge jusqu’à 64 utilisateurs, incluant l’administrateur, ce qui convient parfaitement aux équipes en 24/7. Chaque utilisateur peut adresser jusqu’à 256 RS‑485 et ajouter jusqu’à 2048 PTZ sur le réseau. Vous organisez les droits, standardisez les workflows et conservez une traçabilité des opérations, tout en assurant une prise en main intuitive pour chaque opérateur.
