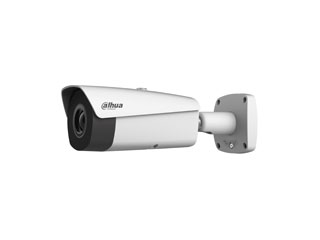

DHI-TPC-BF5601-B5-DC-S2 Caméra thermique bullet 640×512 IP67 PoE

DHI-TPC-BF5601-B5-DC-S2 Caméra thermique bullet 640×512 IP67 PoE – Sécurisez plus loin, plus vite, en toute simplicité

La DHI-TPC-BF5601-B5-DC-S2 est une caméra thermique bullet Dahua Pro Series (IP et analogique) conçue pour une détection fiable jour et nuit. Son capteur thermique 640×512 VOx non refroidi de 12 μm, sa sensibilité ≤35 mK (f/1.0) et son ouverture F1.0 révèlent les écarts thermiques les plus faibles. Avec IP67, PoE/ePoE/12 VDC et compatibilité ONVIF, elle s’intègre facilement à votre VMS. Son champ de vue large jusqu’à 81° et sa focale 5 mm assurent une couverture efficace, tandis que l’IA périmétrique classe humains et véhicules.

Qualité d’image thermique 640×512 ultra-précise

Profitez d’une visualisation thermique nette grâce au détecteur plan focal en oxyde de vanadium non refroidi (VOx) 640 (H) × 512 (V) et à des pixels de 12 μm. La sensibilité thermique (NETD) ≤35 mK à f/1.0 met en évidence de très faibles différences de température. Les algorithmes DDE, AGC thermique Auto/Manuel et la réduction de bruit 2D/3D NR optimisent les scènes complexes. Les 18 palettes (blanc chaud, noir chaud, fusion, arc-en-ciel, automne doré, midi, rouge fer, ambre, jade, coucher de soleil, feu de glace, peinture, grenade, émeraude, printemps, été, automne, hiver) facilitent l’analyse.

Protection périmétrique intelligente et distances maîtrisées

La DHI-TPC-BF5601-B5-DC-S2 détecte la chaleur, suit les points chauds/froids et assure une protection périmétrique avec franchissement de ligne et intrusion, tout en classant humain/véhicule pour réduire les fausses alertes. Avec la focale 5 mm, comptez 60 m de distance de détection thermique, et pour la protection périmétrique, jusqu’à 105 m pour les véhicules et 35 m pour les humains. Le champ de vision large (jusqu’à 81°) et FOV précis H: 90,0°; V: 70,7° renforcent la couverture d’aires étendues.

Intégration réseau et vidéo/audio complètes

Compatible ONVIF, CGI et SDK Dahua, la caméra s’intègre à la plupart des VMS. Elle prend en charge HTTP, HTTPS, TCP, ARP, RTSP, RTP, UDP, RTCP, SMTP, FTP, DHCP, DNS, DDNS, PPPOE, IPv4/v6, SNMP, QoS, UPnP, NTP. Côté vidéo: H.265, H.264/H.264H, MJPEG; résolutions 1280×1024, 1280×720, 640×512 (flux principal) et 640×512, 320×256 (flux secondaire). Audio G.711a/G.711mu, AAC, PCM, image JPEG. Jusqu’à 20 utilisateurs (64 MB de bande passante totale) et navigateurs IE, Firefox, Chrome.

Robustesse IP67 et alimentation flexible PoE/ePoE/12 VDC

Conçue pour durer: IP67, fonctionnement –40 °C à +70 °C, humidité ≤95 %, stockage –40 °C à +80 °C. Résistance aux surtensions 6 kV, ESD air 15 kV et contact 8 kV. Alimentation 12 VDC ±20 %, PoE (802.3af) et ePoE. Consommation: 5,0 W (12 VDC) / 5,5 W (PoE), jusqu’à 13 W (chauffage, 12 VDC) / 14 W (chauffage, PoE). Stockage sur carte Micro SD jusqu’à 512 Go et support de montage inclus. Certifications CE et FCC.

Description technique

La DHI-TPC-BF5601-B5-DC-S2 est une caméra thermique Pro Series bullet Dahua (IP et analogique) dotée d’un détecteur plan focal VOx non refroidi couvrant la plage spectrale 8–14 μm. Son objectif 5 mm à ouverture F1.0, mise au point fixe et distance minimale de 0,6 m délivre un champ de vision H: 90,0°; V: 70,7° (couverture jusqu’à 81° selon la scène). Les fonctions DDE, AGC thermique Auto/Manuel, 2D/3D NR et rotation d’image 180° assurent une lisibilité optimale, avec 18 palettes thermiques pour s’adapter à chaque usage.

La partie réseau gère H.265/H.264/H.264H/MJPEG, des résolutions jusqu’à 1280×1024, et des fréquences 1–50/60 fps selon le mode (par défaut 25/30 fps; flux secondaire 15 fps). Encodage image JPEG et audio G.711a/G.711mu/AAC/PCM. Protocoles: HTTP, HTTPS, TCP, ARP, RTSP, RTP, UDP, RTCP, SMTP, FTP, DHCP, DNS, DDNS, PPPOE, IPv4/v6, SNMP, QoS, UPnP, NTP. Interopérabilité ONVIF/CGI/SDK Dahua; stockage FTP et Micro SD (jusqu’à 512 Go). Jusqu’à 20 utilisateurs (64 MB), navigateurs IE/Firefox/Chrome.

Autres informations importantes

• Détection de chaleur, suivi des points chauds/froids, protection périmétrique (lignes de franchissement, intrusion) et classification des cibles humain/véhicule.
• Sorties/entrées: 1 × RJ-45 (10/100 Base-T), 1 × sortie CVBS (BNC), 2 entrées et 2 sorties d’alarme, 1 entrée audio, 1 sortie audio, 1 port RS-485.
• Alimentation: 12 VDC ± 20 %, PoE 802.3af, ePoE; consommation basique 5,0 W (12 VDC) / 5,5 W (PoE); max. 13 W (chauffage 12 VDC) / 14 W (chauffage PoE).
• Température de fonctionnement –40 °C à +70 °C; humidité ≤95 %; stockage –40 °C à +80 °C; IP67; protection surtension 6 kV; ESD air 15 kV, contact 8 kV.
• Dimensions 291 × 103 × 97 mm; poids ≤1,4 kg; support de montage inclus; certifications CE et FCC.
• Distances avec focale 5 mm: détection thermique 60 m; périmètre véhicule 105 m; humain 35 m.

FAQ

Qu’est-ce qui distingue la DHI-TPC-BF5601-B5-DC-S2 en termes de qualité d’image thermique ?

Elle combine un détecteur VOx non refroidi 640×512 avec des pixels de 12 μm, une ouverture F1.0 et une sensibilité thermique (NETD) ≤35 mK (@f/1.0). Ce trio met en évidence des variations inférieures au dixième de degré. Les traitements DDE, AGC thermique Auto/Manuel et la réduction de bruit 2D/3D NR stabilisent l’image, tandis que 18 palettes (dont blanc chaud, fusion, arc-en-ciel, rouge fer) optimisent la lecture dans tous les environnements.

La caméra est-elle adaptée aux environnements difficiles et aux installations extérieures ?

Oui. La DHI-TPC-BF5601-B5-DC-S2 est IP67, fonctionne de –40 °C à +70 °C avec humidité ≤95 %, et se stocke de –40 °C à +80 °C. Elle résiste aux surtensions 6 kV et aux décharges électrostatiques (15 kV air, 8 kV contact). Le chauffage intégré explique les consommations maximales (13 W en 12 VDC, 14 W en PoE), garantissant un démarrage fiable par grand froid.

Quelles sont les capacités de protection périmétrique et les distances couvertes ?

La caméra gère la détection de chaleur, le suivi des points chauds/froids et la protection périmétrique (franchissement de ligne et intrusion) avec classification humain/véhicule. Avec la focale 5 mm, comptez 60 m de détection thermique générique. En application périmétrique, la portée indicative atteint 105 m pour les véhicules et 35 m pour les humains, permettant une couverture fiable d’allées, parkings et clôtures.

Quelles résolutions et fréquences d’images propose la DHI-TPC-BF5601-B5-DC-S2 ?

Le flux principal supporte 1280×1024, 1280×720 et 640×512; le flux secondaire 640×512 et 320×256. En 50 Hz: 1–50 fps (25 fps par défaut) sur le principal et 1–50 fps (15 fps par défaut) sur le secondaire. En 60 Hz: 1–60 fps (30 fps par défaut) sur le principal et 1–60 fps (15 fps par défaut) sur le secondaire, pour ajuster fluidité et bande passante.

Quels codecs vidéo et audio sont pris en charge ?

Vidéo: H.265, H.264, H.264H et MJPEG pour concilier qualité, latence et stockage. Image fixe en JPEG. Audio: G.711a, G.711mu, AAC et PCM pour répondre aux besoins d’intégration et d’enregistrement. Ces formats assurent une compatibilité étendue avec les enregistreurs et VMS professionnels, tout en offrant une compression efficace pour limiter l’espace disque et la bande passante en réseau.

Comment s’effectue l’intégration réseau et la compatibilité VMS ?

La DHI-TPC-BF5601-B5-DC-S2 est interopérable via ONVIF, CGI et le SDK Dahua. Elle prend en charge HTTP, HTTPS, TCP, ARP, RTSP, RTP, UDP, RTCP, SMTP, FTP, DHCP, DNS, DDNS, PPPOE, IPv4/v6, SNMP, QoS, UPnP et NTP. Testée sous IE, Firefox et Chrome, elle accueille jusqu’à 20 utilisateurs (bande passante totale 64 MB), simplifiant la supervision multi-postes et l’intégration avec les systèmes existants.

Quelles sont les options d’alimentation et leur consommation ?

Trois options: 12 VDC ±20 %, PoE 802.3af et ePoE. La consommation basique est de 5,0 W (12 VDC) ou 5,5 W (PoE). Lorsque le chauffage est activé, prévoir jusqu’à 13 W (12 VDC) ou 14 W (PoE). Cette flexibilité facilite l’installation sur des infrastructures existantes, notamment en extérieur, tout en garantissant un fonctionnement stable par conditions climatiques extrêmes.

Quelles entrées/sorties physiques et interfaces sont disponibles ?

La caméra propose 1 port RJ-45 10/100 Base-T, 1 sortie analogique CVBS via BNC, 2 entrées et 2 sorties d’alarme, 1 entrée audio, 1 sortie audio et 1 interface RS-485. Cette richesse d’E/S facilite les scénarios d’automatisation (sirènes, feux, barrières) et l’intégration avec des systèmes analogiques existants, tout en conservant la transmission IP pour l’enregistrement et l’analyse.

Quelles sont les caractéristiques optiques et de champ de vision ?

Optique 5 mm à F1.0, mise au point fixe, distance minimale 0,6 m. Champ de vision précis: H 90,0° et V 70,7°, avec une couverture large jusqu’à 81° selon l’application. L’image peut être pivotée à 180° pour s’adapter aux contraintes de pose. Les palettes thermiques (18 au total) et l’AGC thermique améliorent la lisibilité selon la scène et la température.

Quel stockage et quelles fonctions d’export sont disponibles ?

En plus du stockage distant via FTP, la DHI-TPC-BF5601-B5-DC-S2 accepte une carte Micro SD jusqu’à 512 Go, idéale pour une redondance locale. Les images fixes peuvent être encodées en JPEG. Cette double approche (locale + réseau) sécurise les preuves même en cas de coupure temporaire du réseau, tandis que les codecs H.265/H.264 optimisent l’espace consommé sur le support.

Quelles dimensions, poids et accessoires sont fournis ?

Le boîtier mesure 291 mm × 103 mm × 97 mm pour un poids ≤1,4 kg, ce qui facilite l’installation sur mât ou façade. Un support de montage est inclus pour une pose rapide et sécurisée. Les certifications CE et FCC attestent de la conformité. La protection IP67 et la robustesse électrique (surtensions 6 kV, ESD air 15 kV, contact 8 kV) renforcent la fiabilité.
