DHI-TPC-BF5601-B9-DC-S2 Caméra thermique 640×512 9 mm PoE ONVIF

DHI-TPC-BF5601-B9-DC-S2 : la caméra thermique 640×512 9 mm PoE ONVIF qui sécurise votre site 24/7, par tous les temps

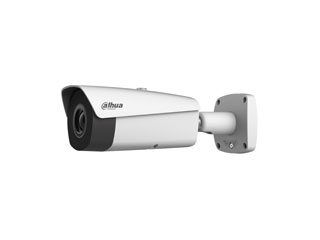

La Dahua DHI-TPC-BF5601-B9-DC-S2 est une caméra thermique Pro Series Bullet qui offre une détection précise des intrusions, des points chauds et des anomalies, même dans l’obscurité totale, la fumée ou le brouillard. Son capteur 640 × 512 vox non refroidi, son objectif 9 mm et ses algorithmes d’analyse périmétrique distinguent humains et véhicules, réduisant les fausses alertes. Compatible ONVIF, PoE et ePoE, elle s’intègre facilement à tout VMS. Conçue IP67 pour des environnements extrêmes, elle assure une surveillance fiable, économe en bande passante grâce au H.265, avec stockage local jusqu’à 512 Go.

Précision thermique et portée étendue

Profitez d’un détecteur plan focal VOx non refroidi 640 (H) × 512 (V), taille de pixel 12 μm, NETD ≤ 35 mK (@f/1.0) pour des détails thermiques fins. L’optique 9 mm (F1.0) offre un champ de vision H: 48,6°; V: 38,6° et une distance de détection thermique jusqu’à 108 m. L’IVS de périmètre couvre 189 m pour les véhicules et 63 m pour les humains. Suivi de points chauds/froids, 18 palettes couleur et rotation d’image 180° optimisent l’analyse en toutes conditions.

Intégration ouverte et connectivité complète

La DHI-TPC-BF5601-B9-DC-S2 est pleinement interopérable : ONVIF, CGI et SDK Dahua. Elle prend en charge HTTP/HTTPS, TCP, ARP, RTSP/RTP, UDP/RTCP, SMTP, FTP, DHCP, DNS/DDNS, PPPOE, IPv4/v6, SNMP, QoS, UPnP et NTP. Côté interfaces, comptez 1 × RJ‑45 (10/100 Base‑T), RS‑485, 2 entrées / 2 sorties d’alarme, 1 entrée / 1 sortie audio et 1 sortie analogique CVBS via BNC. Alimentation flexible 12 VDC ±20 %, PoE (802.3af) et ePoE pour des déploiements longue distance.

Fiabilité tous temps et robustesse industrielle

Conçue pour durer, cette caméra thermique IP67 fonctionne de –40 °C à +70 °C (stockage –40 °C à +80 °C) et jusqu’à 95 % d’humidité. Elle intègre un chauffage (consommation max. 13 W en 12 VDC, 14 W en PoE) et résiste aux surtensions 6 kV, ESD 15 kV (air) et 8 kV (contact). La gestion des dysfonctionnements détecte déconnexion réseau, conflit IP, état et espace de la carte mémoire pour une disponibilité maximale.

Vidéo efficace, stockage sécurisé et contrôle d’accès

Encodage H.265/H.264/H.264H/MJPEG et flux thermiques jusqu’à 1280 × 1024 à 50 ips pour une visualisation fluide, avec flux secondaire optimisé. Audio G.711a/G.711mu/AAC/PCM, images JPEG et stockage sur carte Micro SD jusqu’à 512 Go ou FTP. Sécurité avancée : HTTPS, 802.1x, autorisations multi-niveaux (2 niveaux), attachement MAC, 20 utilisateurs/hôtes (bande passante totale 64 MB) et navigation via IE, Firefox, Chrome.

Description technique

La DHI-TPC-BF5601-B9-DC-S2 est une caméra thermique Dahua Pro Series Bullet (IP et analogique) avec capteur VOx non refroidi de 640 × 512 pixels et pixels de 12 μm. Son objectif 9 mm à ouverture F1.0, mise au point fixe (min. 1,8 m) et champ de vision H: 48,6°; V: 38,6° offrent une observation large et précise. La sensibilité thermique (NETD) ≤ 35 mK révèle des écarts minimes de température pour la détection d’anomalies et la surveillance périmétrique 24/7.

Elle encode en H.265/H.264/MJPEG avec résolutions thermiques jusqu’à 1280 × 1024 et cadence de 1 à 50 ips. Les fonctions DDE, AGC auto/manuel et réduction de bruit 2D/3D NR améliorent la lisibilité. La caméra prend en charge ONVIF, CGI, SDK Dahua, PoE/ePoE/12 VDC, sortie CVBS, E/S audio et alarmes, RS‑485 et microSD 512 Go. Elle est protégée IP67, certifiée CE/FCC, et supporte des températures de –40 °C à +70 °C.

Autres informations importantes

• Marque et série : Dahua, caméra thermique Pro Series Bullet (IP, analogique).
• Capteur/détecteur : Détecteur plan focal en oxyde de vanadium (VOx) non refroidi.
• Pixels effectifs : 640 (H) × 512 (V). Taille des pixels : 12 μm.
• Plage spectrale : 8 μm–14 μm. Sensibilité thermique (NETD) : ≤35 mK (@f/1.0).
• Optique : Focale fixe 9 mm, ouverture F1.0, distance de mise au point minimale 1,8 m.
• Champ de vision : H: 48,6°; V: 38,6° (champs de vue 48,60° mentionnés).
• Amélioration image : DDE (oui), AGC thermique auto/manuel, réduction de bruit 2D NR/3D NR, rotation image 180°.
• Palettes de couleurs (18) : blanc chaud, noir chaud, fusion, arc-en-ciel, automne doré, midi, rouge fer, ambre, jade, coucher de soleil, feu de glace, peinture, grenade, émeraude, printemps, été, automne, hiver.
• Compression vidéo : H.265; H.264; H.264H; MJPEG. Format d’encodage d’image : JPEG.
• Résolutions thermiques:
  • Flux principal : 1280 × 1024; 1280 × 720; 640 × 512; 1280 × 1024 (par défaut)
  • Flux secondaire : 640 × 512; 320 × 256; 640 × 512 (par défaut)
• Fréquence d’images vidéo thermique (50 Hz) :
  • Flux principal : 1 fps–50 fps (25 fps par défaut)
  • Flux secondaire : 1 fps–50 fps (15 fps par défaut)
• Compression audio : G.711a; G.711mu; AAC; PCM.
• Protocoles réseau : HTTP; HTTPS; TCP; ARP; RTSP; RTP; UDP; RTCP; SMTP; FTP; DHCP; DNS; DDNS; PPPOE; IPv4/v6; SNMP; QoS; UPnP; NTP.
• Interopérabilité : ONVIF; CGI; SDK Dahua.
• Navigateur : IE; Firefox; Chrome.
• Utilisateurs/Hôtes : Jusqu’à 20 (bande passante totale : 64 MB). Gestion des utilisateurs : 20 utilisateurs, autorisations à 2 niveaux (groupe de gestion et groupe d’utilisateurs).
• Sécurité : Nom d’utilisateur/mot de passe, adresse MAC attachée, HTTPS chiffré, IEEE 802.1x, accès réseau contrôlé.
• Stockage : FTP; Carte Micro SD (optionnelle) jusqu’à 512 Go.
• Détection de dysfonctionnement : déconnexion réseau, conflit IP, état/espace de la carte mémoire.
• Analytique : Détection de chaleur (oui), suivi des points froids/chauds (oui), protection du périmètre (ligne de franchissement et intrusion), distinction des cibles humain/véhicule.
• Interfaces : 1 × sortie CVBS (BNC), 1 × RJ‑45 (10/100 Base‑T), 2 × entrée d’alarme, 2 × sortie d’alarme, 1 × entrée audio, 1 × sortie audio, 1 × RS‑485.
• Alimentation : 12 VDC ± 20%, PoE (802.3af), ePoE. Consommation : basique 5,0 W (12 VDC); 5,5 W (PoE). Max : 13 W (chauffage activé, 12 VDC); 14 W (chauffage activé, PoE). ePoE : Oui.
• Environnement : Température de fonctionnement –40 °C à +70 °C; humidité ≤95%; température de stockage –40 °C à +80 °C.
• Protection : IP67. Fiabilité : surtensions 6 kV; décharge électrostatique 15 kV (air) / 8 kV (contact).
• Dimensions produit : 291 mm × 103 mm × 97 mm.
• Dimensions emballage : 365 mm × 175 mm × 176 mm. Boîte de protection : 902 mm × 380 mm × 380 mm.
• Poids : net ≤1,4 kg; brut ≤1,9 kg. Support : inclus.
• Certifications : CE; FCC.
• Performances de détection :
  • Distance de détection de chaleur (9 mm) : 108 m (max.).
  • Distance de protection du périmètre (IVS, 9 mm) : véhicule 189 m; humain 63 m.

FAQ

La DHI-TPC-BF5601-B9-DC-S2 fonctionne-t-elle sans éclairage visible la nuit ?

Oui. C’est une caméra thermique 640×512 basée sur un détecteur VOx non refroidi sensible au rayonnement infrarouge long (8–14 μm). Elle n’a besoin d’aucune lumière visible pour voir. Même dans l’obscurité totale, la fumée légère ou le brouillard, elle produit une image thermique exploitable, avec un NETD ≤ 35 mK révélant de fins écarts de température.

Quelles distances de détection et de protection périmétrique puis-je attendre avec l’objectif 9 mm ?

Avec la DHI-TPC-BF5601-B9-DC-S2 en 9 mm, la distance de détection de chaleur maximale atteint 108 m. Pour l’IVS périmétrique, comptez jusqu’à 189 m pour les véhicules et 63 m pour les humains. Ces performances dépendent du contraste thermique, des conditions météo et de l’angle de vue réel de la scène.

La caméra est-elle compatible ONVIF et facile à intégrer à un VMS existant ?

Oui. Elle est compatible ONVIF, CGI et SDK Dahua. Elle supporte de nombreux protocoles réseau (HTTP/HTTPS, RTSP/RTP, TCP/UDP, SNMP, NTP, etc.) et fonctionne avec IE, Firefox et Chrome. Cette ouverture facilite l’enrôlement dans la plupart des VMS tiers, tout en conservant les fonctions essentielles d’authentification et de chiffrement HTTPS.

PoE, ePoE ou 12 VDC : quelle alimentation choisir pour mon installation ?

La DHI-TPC-BF5601-B9-DC-S2 accepte 12 VDC ±20 %, PoE (802.3af) et ePoE. Le PoE simplifie le câblage sur de courtes ou moyennes distances. L’ePoE est idéal pour des liaisons longues avec un seul câble réseau. Le 12 VDC convient lorsque l’alimentation locale est disponible ou pour des scénarios de redondance.

Quel est l’intérêt des 18 palettes de couleurs disponibles ?

Les palettes (blanc chaud, noir chaud, fusion, arc-en-ciel, rouge fer, etc.) améliorent la lisibilité selon la scène. Par exemple, “blanc chaud” met en évidence les points chauds, “rouge fer” facilite l’inspection, et “ambre/jade” sont appréciées en exploitation continue. Elles aident aussi à standardiser vos procédures d’alerte selon les sites.

Comment la caméra réduit-elle les fausses alertes sur mon périmètre ?

Elle combine classification des cibles (humain/véhicule), lignes de franchissement et intrusion, avec suivi des points chauds/froids. L’AGC thermique auto/manuel, la DDE et la réduction de bruit 2D/3D NR stabilisent l’image. En environnement difficile, l’imagerie thermique est moins sensible aux variations d’éclairage, ce qui limite les déclenchements indésirables.

Quelle est la robustesse de la DHI-TPC-BF5601-B9-DC-S2 en extérieur ?

Elle est IP67, fonctionne de –40 °C à +70 °C, et tolère jusqu’à 95 % d’humidité. Elle résiste aux surtensions 6 kV et aux ESD 15 kV (air) / 8 kV (contact). Le chauffage intégré maintient les performances par grand froid. La détection de dysfonctionnement surveille réseau et stockage pour une haute disponibilité.

Quels codecs et résolutions sont disponibles pour optimiser bande passante et stockage ?

La caméra encode en H.265, H.264/H.264H et MJPEG, avec des résolutions thermiques jusqu’à 1280 × 1024. En 50 Hz, les flux varient de 1 à 50 ips (25 ips par défaut sur le principal, 15 ips sur le secondaire). Vous ajustez frame rate, résolution et codec pour équilibrer qualité, latence et consommation réseau.

Puis-je enregistrer localement et combien d’utilisateurs peuvent y accéder ?

Oui, via une carte Micro SD jusqu’à 512 Go ou en FTP. La DHI-TPC-BF5601-B9-DC-S2 autorise jusqu’à 20 utilisateurs/hôtes, avec une bande passante totale de 64 MB et des droits à deux niveaux. La sécurité HTTPS, l’attachement MAC et l’IEEE 802.1x protègent vos accès, tandis que les logs facilitent l’audit.

Quelles interfaces physiques sont proposées pour l’intégration système ?

Elle dispose d’un port RJ‑45 10/100 Base‑T, d’une sortie analogique CVBS (BNC), de 2 entrées et 2 sorties d’alarme, d’1 entrée et 1 sortie audio, et d’1 port RS‑485. Cette richesse facilite l’intégration avec centrales d’alarme, haut-parleurs, DVR/NVR, contrôleurs PTZ et automates pour des scénarios de sécurité avancés.
