DHI-TPC-BF5601-TB5-DC-S2 caméra thermique 640×512 mesure T° ONVIF

DHI-TPC-BF5601-TB5-DC-S2 : mesure de température précise et intégration ONVIF avec capteur thermique 640×512

Choisissez la DHI-TPC-BF5601-TB5-DC-S2 de Dahua pour des mesures thermiques fiables et une intégration réseau sans effort. Cette caméra thermique Pro series bullet (IP, analogique) combine un capteur VOx 640×512 (12 µm) très sensible (NETD ≤35 mK, f/1.0) avec des analyses intelligentes et des flux vidéo H.265. Mesurez de −20 °C à +150 °C ou jusqu’à +550 °C avec une précision max. ±2 °C ou ±2 %. Compatible ONVIF, PoE/ePoE/12 VDC et IP67, elle offre un champ de vue de 81° et s’intègre à tout VMS. Ports audio/alarme, RS‑485 et CVBS garantissent une mise en service rapide.

Mesure thermique de haute précision

La caméra thermique DHI-TPC-BF5601-TB5-DC-S2 assure une mesure de température professionnelle avec une précision maximale de ±2 °C ou ±2 % dans sa plage d’exploitation, grâce à son détecteur VOx non refroidi 640×512 et sa sensibilité thermique ≤35 mK (f/1.0). Trois modes sont disponibles : basse température (−20 °C à +150 °C), haute température (0 °C à +550 °C) et mode automatique. Configurez jusqu’à 12 points, 12 lignes et 12 zones (12 règles simultanées) pour une supervision fine des équipements, process et périmètres critiques.

Intégration ONVIF et connectivité complète

La DHI-TPC-BF5601-TB5-DC-S2 est compatible ONVIF/CGI/Dahua SDK et prend en charge HTTP, HTTPS, TCP, ARP, RTSP, RTP, UDP, RTCP, SMTP, FTP, DHCP, DNS, DDNS, PPPOE, IPv4/v6, SNMP, QoS, UPnP et NTP. Elle s’alimente en 12 V DC ±20 %, PoE (802.3af) ou ePoE pour des installations longues distances. Les interfaces incluent 1× RJ‑45 (10/100 Base‑T), 1× CVBS (BNC), 1 entrée/1 sortie audio, 2 entrées/2 sorties d’alarme, RS‑485 et un slot Micro SD jusqu’à 512 GB, pour une flexibilité totale.

Qualité d’image et analyses intelligentes

Profitez de 18 palettes couleur et d’améliorations d’image avancées : Digital Detail Enhancement (DDE), AGC thermique (auto/manu), réduction de bruit 2D/3D et inversion d’image 180°. Les fonctions intelligentes incluent détection de chaleur, traçage des points chaud/froid, protection périmétrique (tripwire, intrusion) avec classification personne/véhicule. Les flux thermiques atteignent 1280×1024/1280×720/640×512 (principal, par défaut 1280×1024) et 640×512/320×256 (secondaire), encodés en H.265/H.264/H.264H/MJPEG.

Conception robuste pour milieux exigeants

Conçue pour durer, la caméra bénéficie d’un indice IP67, d’une protection foudre/surtension 6 kV, d’une immunité ESD air 15 kV et contact 8 kV. Elle fonctionne de −40 °C à +70 °C, se stocke de −40 °C à +80 °C et supporte une humidité ≤95 %. Sa consommation est optimisée : 5,0 W (12 VDC) / 5,5 W (PoE) en base, jusqu’à 13 W (12 VDC) / 14 W (PoE) chauffage activé. Format bullet compact : 291×103×97 mm, poids ≤1,4 kg.

Description technique de la DHI-TPC-BF5601-TB5-DC-S2

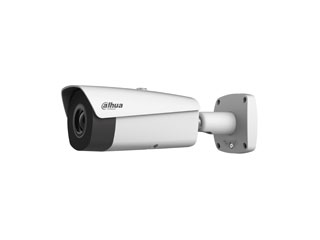

La DHI‑TPC‑BF5601‑TB5‑DC‑S2 de Dahua est une caméra thermique Pro series bullet (IP, analogique) dotée d’un détecteur plan focal non refroidi à oxyde de vanadium (VOx) de 640×512 pixels avec taille de pixel 12 µm et ouverture f/1.0. Sa focale de 5 mm offre un champ de vision généreux et une distance minimale de mise au point de 0,6 m. Elle couvre la plage spectrale 8–14 µm et atteint une sensibilité thermique de ≤35 mK, garantissant une lecture fiable des écarts thermiques.

La caméra produit des flux thermiques en H.265/H.264/H.264H/MJPEG jusqu’à 1280×1024 (par défaut en principal), avec 50 Hz : 1–25 ips (par défaut 25 ips) ou 60 Hz : 1–30 ips (par défaut 30 ips). Elle propose 18 palettes, les améliorations DDE, AGC auto/manu, réduction de bruit 2D/3D et inversion 180°. La mesure de température couvre −20 °C à +150 °C et 0 °C à +550 °C, avec des règles Spot/Ligne/Zone (jusqu’à 12 chacune) et une précision max. ±2 °C ou ±2 %.

Autres informations importantes

• Modèle : DHI-TPC-BF5601-TB5-DC-S2 caméra thermique 640×512 mesure T° ONVIF (Dahua).
• Pro series bullet (IP, analogique) avec sortie CVBS (BNC) en plus du réseau IP.
• Capteur thermique : 640 × 512 pixels, VOx uncooled thermal sensor (plan focal non refroidi VOx).
• Champs de vue général : 81 degrés.
• Taille des pixels : 12 µm.
• Plage spectrale : 8 µm – 14 µm.
• Sensibilité thermique (NETD) : ≤35 mK (@ f/1.0).
• Ouverture : f/1.0.
• Focale : 5 mm.
• Champ de vision (H × V) pour la focale indiquée : H 90,0° ; V 70,7°.
• Distance minimale de mise au point : 0,6 m.
• Résolutions vidéo thermiques (flux principal/secondaire) : 1280×1024 ; 1280×720 ; 640×512 (principal, par défaut 1280×1024) / 640×512 ; 320×256 (secondaire).
• Fréquence d’images (thermique) : 50 Hz : 1–25 ips (par défaut 25 ips) / 60 Hz : 1–30 ips (par défaut 30 ips).
• Compression vidéo : H.265 ; H.264 ; H.264H ; MJPEG.
• Palettes couleur disponibles : 18.
• Modes/règles de mesure de température : Spot jusqu’à 12 ; Ligne jusqu’à 12 ; Zone jusqu’à 12 (12 règles simultanées).
• Plage de mesure : mode basse −20 °C à +150 °C ; mode haute 0 °C à +550 °C ; mode automatique.
• Précision de mesure : max. ±2 °C ou ±2 % (précision opérationnelle spécifiée pour plage de fonctionnement).
• Améliorations d’image : DDE ; AGC thermique auto/manu ; réduction de bruit 2D/3D ; inversion d’image 180°.
• Fonctions intelligentes : détection de chaleur ; trace points chaud/froid ; protection périmétrique (tripwire, intrusion) ; classification personne/véhicule.
• Interfaces/ports : 1× RJ‑45 (10/100 Base‑T) ; 1× CVBS (BNC) ; 1 entrée audio ; 1 sortie audio ; 2 entrées d’alarme ; 2 sorties d’alarme ; RS‑485 ; slot Micro SD (jusqu’à 512 GB).
• Protocoles/compatibilité : HTTP ; HTTPS ; TCP ; ARP ; RTSP ; RTP ; UDP ; RTCP ; SMTP ; FTP ; DHCP ; DNS ; DDNS ; PPPOE ; IPv4/v6 ; SNMP ; QoS ; UPnP ; NTP ; Compatible ONVIF/CGI/Dahua SDK.
• Formats audio : G.711a ; G.711µ ; AAC ; PCM.
• Alimentation : 12 V DC ±20 % ; PoE (802.3af) ; ePoE.
• Consommation : base 5,0 W (12 VDC) / 5,5 W (PoE) ; max. 13 W (chauffage activé, 12 VDC) / 14 W (chauffage activé, PoE).
• Stockage sur carte : Micro SD jusqu’à 512 GB.
• Robustesse : IP67 ; protection foudre/surtension 6 kV ; ESD air 15 kV ; ESD contact 8 kV.
• Température de fonctionnement : −40 °C à +70 °C.
• Température de stockage : −40 °C à +80 °C.
• Humidité de fonctionnement : ≤95 %.
• Dimensions (L×l×H) : 291 mm × 103 mm × 97 mm.
• Poids net : ≤1,4 kg.

FAQ — DHI-TPC-BF5601-TB5-DC-S2 caméra thermique 640×512 mesure T° ONVIF

La DHI-TPC-BF5601-TB5-DC-S2 est-elle compatible ONVIF et avec quels protocoles réseau ?

Oui. Elle est compatible ONVIF ainsi que CGI/Dahua SDK, ce qui facilite l’intégration avec la plupart des VMS. Côté réseau, elle gère HTTP, HTTPS, TCP, ARP, RTSP, RTP, UDP, RTCP, SMTP, FTP, DHCP, DNS, DDNS, PPPOE, IPv4/v6, SNMP, QoS, UPnP et NTP. Cette couverture protocolaire étendue assure une interopérabilité et une administration fiables dans des environnements multi‑fournisseurs.

Quelle est la précision de mesure et quelles plages de températures sont couvertes ?

La précision maximale est de ±2 °C ou ±2 % (selon la plage de fonctionnement). Trois modes sont proposés : basse température de −20 °C à +150 °C, haute température de 0 °C à +550 °C, et un mode automatique. Ces capacités permettent de couvrir la plupart des scénarios industriels, de maintenance prédictive et de sécurité périmétrique avec fiabilité.

Quelles résolutions et fréquences d’images la caméra thermique propose-t-elle ?

Le flux principal supporte 1280×1024, 1280×720 et 640×512 (par défaut 1280×1024). Le flux secondaire propose 640×512 et 320×256. En 50 Hz, le débit est de 1–25 ips (par défaut 25 ips), et en 60 Hz de 1–30 ips (par défaut 30 ips). Les codecs disponibles sont H.265, H.264, H.264H et MJPEG pour optimiser qualité et bande passante.

Quels sont les avantages du capteur VOx 640×512 et de la sensibilité ≤35 mK ?

Le détecteur plan focal VOx non refroidi 640×512, avec taille de pixel 12 µm, offre un excellent rapport performances/coût. Sa sensibilité thermique (NETD) ≤35 mK à f/1.0 permet de distinguer de faibles écarts de température et d’obtenir des mesures stables. L’ouverture f/1.0 maximise la captation d’énergie infrarouge dans la plage spectrale 8–14 µm, améliorant la détection de détails fins.

Quelles fonctions d’analyse intelligente sont incluses pour la sécurité ?

Elle propose la détection de chaleur, le traçage des points chaud/froid, la protection périmétrique avec tripwire et intrusion, ainsi que la classification personne/véhicule. Ces fonctions s’appuient sur la qualité du flux thermique et la précision de mesure, permettant de déclencher des alarmes pertinentes et de réduire les faux positifs. Idéal pour sites industriels, infrastructures critiques et surveillance périmétrique.

Comment s’effectue l’alimentation et quelles sont les consommations typiques ?

Plusieurs options : 12 V DC ±20 %, PoE (802.3af) ou ePoE pour des liaisons longue distance. La consommation en mode de base est de 5,0 W (12 VDC) ou 5,5 W (PoE). Lorsque le chauffage est activé, comptez jusqu’à 13 W (12 VDC) ou 14 W (PoE). Cette flexibilité simplifie l’installation et la gestion énergétique sur site.

Quelles interfaces physiques et options de stockage sont disponibles ?

La caméra dispose d’un port RJ‑45 (10/100 Base‑T) pour l’IP, d’une sortie CVBS (BNC) pour l’analogique, d’1 entrée et 1 sortie audio, de 2 entrées et 2 sorties d’alarme, ainsi que d’un port RS‑485. Un slot Micro SD accepte jusqu’à 512 GB pour l’enregistrement embarqué, pratique en redondance ou en scénarios edge recording.

La caméra résiste-t-elle aux environnements difficiles et aux intempéries ?

Oui. Elle est certifiée IP67 pour une résistance élevée à la poussière et à l’eau. Elle intègre une protection foudre/surtension 6 kV et une immunité ESD de 15 kV (air) et 8 kV (contact). Sa plage de fonctionnement s’étend de −40 °C à +70 °C, avec stockage de −40 °C à +80 °C et humidité ≤95 %, ce qui la rend adaptée aux sites exigeants.

Quel est le champ de vision et la distance minimale de mise au point ?

Le modèle propose un champ de vue général de 81°. Pour la focale 5 mm, le champ de vision thermique est H 90,0° × V 70,7°, avec une distance minimale de mise au point de 0,6 m. Cette combinaison offre une couverture large pour la détection et la mesure, tout en permettant des réglages fins sur zones critiques ou équipements proches.

Quelles améliorations d’image et personnalisations sont disponibles pour l’affichage ?

Vous disposez de 18 palettes couleur pour adapter l’affichage à chaque usage, ainsi que du DDE (Digital Detail Enhancement), de l’AGC thermique en mode auto/manu, de la réduction de bruit 2D/3D et d’une inversion d’image 180°. Ces outils améliorent la lisibilité des scènes, facilitent l’analyse et contribuent à des diagnostics thermiques plus rapides et plus fiables.
