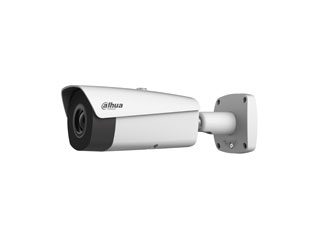

DHI-TPC-BF5601-TB9-DC-S2 Caméra thermique 640×512 PoE, mesure T°

DHI-TPC-BF5601-TB9-DC-S2 Caméra thermique 640×512 PoE, mesure T° — performance, précision et simplicité en une seule solution

Captez l’invisible et sécurisez vos sites avec la DHI-TPC-BF5601-TB9-DC-S2 Caméra thermique 640×512 PoE, mesure T°. Cette caméra thermique Pro Series bullet Dahua (IP, analogique) associe un capteur 640 × 512 pixels VOx non refroidi, une mesure de température précise et une robustesse IP67. Grâce à PoE/ePoE/12 VDC, à l’ONVIF et aux fonctions intelligentes (protection périmétrique, détection incendie), elle s’intègre partout. Elle livre des images thermiques nettes, des alertes fiables et une installation rapide.

Mesure de température fiable et polyvalente

Mesurez précisément avec deux plages: −20 °C à +150 °C (basse) et 0 °C à +550 °C (haute). La DHI-TPC-BF5601-TB9-DC-S2 Caméra thermique 640×512 PoE, mesure T° propose jusqu’à 12 points, 12 lignes et 12 zones simultanées, avec une précision de ±2 °C ou ±2 % (max.). Idéale pour maintenance prédictive, sécurité incendie et contrôle process, elle offre des alertes cohérentes et répétables, adaptées aux environnements industriels exigeants et aux audits de conformité.

Imagerie thermique 640 × 512 ultra-sensible

Le détecteur VOx 640 × 512 en 12 µm, plage 8–14 µm, avec NETD ≤35 mK (@ f/1.0) révèle des écarts thermiques infimes. L’objectif 9 mm (F1.0) délivre un champ de vue de 48,6° × 38,6°. Les 18 palettes (white hot, black hot, fusion, rainbow, etc.), le DDE, l’AGC auto/manuel et la réduction de bruit 2D/3D NR garantissent un rendu précis. La rotation d’image 180° optimise l’installation dans des configurations complexes.

Connectivité PoE/ePoE et intégration ONVIF

Installez vite grâce au PoE (802.3af), ePoE et 12 V DC ±20 %. La DHI-TPC-BF5601-TB9-DC-S2 Caméra thermique 640×512 PoE, mesure T° est compatible ONVIF pour une intégration fluide. Elle propose 1 × RJ-45 (10/100), 1 × CVBS (BNC), 2 entrées et 2 sorties alarme, audio in/out et RS-485. Le stockage local Micro SD jusqu’à 512 Go et FTP facilitent la redondance, tandis que H.265/H.264/H.264H/MJPEG optimisent la bande passante.

Robustesse IP67 et fiabilité 24/7

Conçue pour durer, cette caméra thermique Pro series bullet Dahua (IP, analogique) résiste aux environnements sévères: IP67, fonctionnement de −40 °C à +70 °C, humidité ≤95 %. Elle intègre une protection surtension 6 kV, ESD air 15 kV et contact 8 kV. Sa consommation maîtrisée (5,0 W à 14 W selon modes) et son boîtier robuste assurent une surveillance continue, y compris en extérieur et dans des zones industrielles exposées.

Analytique avancée pour des alertes pertinentes

Évitez les fausses alarmes avec la classification personne/véhicule et la protection périmétrique (tripwire, intrusion). La DHI-TPC-BF5601-TB9-DC-S2 Caméra thermique 640×512 PoE, mesure T° inclut aussi la détection de chaleur, la trace des points chaud/froid et la détection incendie. Couplée aux fréquences 50/60 Hz jusqu’à 25/30 ips selon flux, elle délivre des événements rapides et exploitables, indispensables pour la sécurité, la prévention incendie et la maintenance.

Description technique

La DHI-TPC-BF5601-TB9-DC-S2 Caméra thermique 640×512 PoE, mesure T° exploite un capteur VOx non refroidi de 640 × 512 pixels en 12 µm, sensible dans la bande 8–14 µm. Son objectif 9 mm (F1.0) offre un champ de vue 48,6° × 38,6° avec une mise au point minimale de 1,8 m. Le NETD ≤35 mK (@ f/1.0) permet de distinguer de très faibles différentiels thermiques, renforcés par DDE, AGC auto/manuel, 2D/3D NR et rotation 180°.

En vidéo, elle encode en H.265, H.264, H.264H et MJPEG. Les résolutions thermiques atteignent 1280 × 1024/1280 × 720/640 × 512 (principal) et 640 × 512/320 × 256 (secondaire), avec 1–25 ips en 50 Hz et 1–30 ips en 60 Hz. L’alimentation 12 V DC ±20 %, PoE (802.3af) et ePoE simplifie l’installation. IP67 et protections électriques renforcées assurent fiabilité et disponibilité, même dans des conditions extrêmes.

Autres informations importantes

• Marque / Série: Dahua, caméra thermique Pro series bullet (IP, analogique).
• Type de détecteur: Vanadium oxide non refroidi (VOx).
• Résolution thermique: 640 × 512 pixels.
• Taille de pixel: 12 µm.
• Plage spectrale: 8–14 µm.
• Sensibilité thermique (NETD): ≤35 mK (@ f/1.0).
• Ouverture: F1.0.
• Objectif (longueur focale): 9 mm.
• Champ de vue (H × V): 48,6° × 38,6°.
• Distance de mise au point minimale: 1,8 m.
• Plage de mesure de température: Mode basse température: −20 °C à +150 °C; Mode haute température: 0 °C à +550 °C.
• Précision de mesure de température: ±2 °C ou ±2 % (max.).
• Modes de mesure: Spot: 12; Ligne: 12; Zone: 12 (jusqu’à 12 règles simultanées).
• Amélioration d’image et réduction de bruit: Digital Detail Enhancement (DDE); AGC auto/manuel; Réduction de bruit 2D/3D NR; Rotation d’image 180°.
• Palettes couleur: 18 palettes (white hot, black hot, fusion, rainbow, etc.).
• Compression vidéo: H.265; H.264; H.264H; MJPEG.
• Résolutions vidéo thermiques: Principal: 1280 × 1024 (par défaut) / 1280 × 720 / 640 × 512; Secondaire: 640 × 512 / 320 × 256.
• Plage de fréquence d’images: 50 Hz: 1–25 ips (principal), 1–25 ips (secondaire); 60 Hz: 1–30 ips (principal), 1–30 ips (secondaire).
• Stockage local: Micro SD jusqu’à 512 Go; FTP.
• Ports et interfaces: 1 × RJ-45 (10/100 Base-T); 1 × CVBS (BNC); Entrées alarme: 2; Sorties alarme: 2; Audio entrée: 1; Audio sortie: 1; RS-485: 1.
• Alimentation: 12 V DC ±20 %; PoE (802.3af); ePoE.
• Consommation électrique: Mode basique: 5,0 W (12 VDC); 5,5 W (PoE); Max.: 13 W (chauffage activé, 12 VDC); 14 W (chauffage activé, PoE).
• Indice de protection: IP67.
• Plage de température de fonctionnement: −40 °C à +70 °C.
• Température de stockage: −40 °C à +80 °C.
• Humidité de fonctionnement: ≤95 %.
• Protection surtension et fiabilité: Protection contre les surtensions 6 kV; Décharge air: 15 kV; Décharge contact: 8 kV.
• Dimensions (L × l × H): 291 mm × 103 mm × 97 mm.
• Poids net: ≤1,4 kg.
• Fonctions intelligentes: Détection de chaleur; Trace points chaud/froid; Protection périmétrique (tripwire, intrusion); Classification personne/véhicule; Détection incendie.
• Protocoles réseau: HTTP, HTTPS, TCP, ARP, RTSP, RTP, UDP, RTCP, SMTP, FTP, DHCP, DNS, DDNS, PPPoE, IPv4/v6, SNMP, QoS, UPnP, NTP.
• Compatibilité: Onvif.
• Références: (, , , ).

FAQ

La DHI-TPC-BF5601-TB9-DC-S2 est-elle adaptée à une utilisation extérieure 24/7 ?

Oui. Avec un indice IP67, une plage de fonctionnement de −40 °C à +70 °C et une humidité ≤95 %, la DHI-TPC-BF5601-TB9-DC-S2 Caméra thermique 640×512 PoE, mesure T° est conçue pour l’extérieur. Sa protection surtension 6 kV et ses protections ESD (air 15 kV, contact 8 kV) garantissent une fiabilité élevée, même dans des environnements industriels ou des sites exposés aux intempéries.

Comment fonctionne la mesure de température et quelle est sa précision ?

La caméra propose deux modes: basse température (−20 °C à +150 °C) et haute température (0 °C à +550 °C). Elle permet jusqu’à 12 spots, 12 lignes et 12 zones simultanées. La précision est de ±2 °C ou ±2 % (max.), ce qui rend la DHI-TPC-BF5601-TB9-DC-S2 idéale pour la maintenance prédictive, le contrôle de processus et la détection précoce d’anomalies thermiques.

Quelle qualité d’image thermique puis-je attendre dans l’obscurité totale ?

Grâce au détecteur VOx non refroidi 640 × 512 en 12 µm, à un NETD ≤35 mK (@ f/1.0) et à l’objectif 9 mm (F1.0), la caméra révèle de très faibles écarts de température, même sans lumière visible. Les 18 palettes, le DDE, l’AGC auto/manuel et la réduction de bruit 2D/3D NR assurent un rendu clair et exploitable en toutes conditions.

Quelles options d’alimentation et de connectivité sont disponibles ?

La DHI-TPC-BF5601-TB9-DC-S2 Caméra thermique 640×512 PoE, mesure T° prend en charge 12 V DC ±20 %, PoE (802.3af) et ePoE. Côté interfaces: 1 × RJ-45 (10/100), 1 × CVBS (BNC), 2 entrées/2 sorties alarme, 1 entrée/1 sortie audio et 1 port RS-485. Elle est compatible ONVIF pour une intégration aisée à la plupart des VMS/NVR.

Quels codecs et résolutions sont pris en charge pour les flux thermiques ?

La caméra encode en H.265, H.264, H.264H et MJPEG. Le flux principal atteint 1280 × 1024 (par défaut), 1280 × 720 ou 640 × 512; le flux secondaire 640 × 512 ou 320 × 256. En 50 Hz, 1–25 ips sont possibles (principal/secondaire) et en 60 Hz, 1–30 ips, pour un équilibre entre qualité et bande passante.

Puis-je stocker localement les enregistrements et les captures ?

Oui. La DHI-TPC-BF5601-TB9-DC-S2 accepte une carte Micro SD jusqu’à 512 Go et supporte le FTP. Cette redondance sécurise les enregistrements en cas de coupure réseau et facilite l’export. C’est un atout majeur pour les sites critiques où la continuité d’archivage est indispensable, même lorsqu’un NVR ou un VMS est momentanément indisponible.

La caméra propose-t-elle des fonctions d’analyse intelligente ?

Oui. Elle inclut la détection de chaleur, la trace des points chaud/froid, la protection périmétrique (tripwire, intrusion), la classification personne/véhicule et la détection incendie. Associées à la mesure de température, ces fonctions fournissent des alertes précoces et pertinentes, réduisent les faux positifs et améliorent la réactivité des équipes de sécurité et de maintenance.

Quelle est la portée et l’angle de vision de l’optique ?

L’objectif 9 mm (F1.0) offre un champ de vue de 48,6° × 38,6° avec une distance de mise au point minimale de 1,8 m. Cette configuration équilibre couverture large et niveau de détail thermique. Selon l’application (périmètre, toiture, ligne de process), la caméra permet une visualisation précise des zones critiques et des gradients thermiques.

Comment s’intègre-t-elle dans un réseau d’entreprise ?

La DHI-TPC-BF5601-TB9-DC-S2 prend en charge de nombreux protocoles: HTTP, HTTPS, TCP, ARP, RTSP, RTP, UDP, RTCP, SMTP, FTP, DHCP, DNS, DDNS, PPPoE, IPv4/v6, SNMP, QoS, UPnP et NTP. La compatibilité ONVIF simplifie l’intégration multi-constructeurs. Les E/S d’alarme, l’audio et le RS-485 facilitent les scénarios d’automatisation et l’interaction avec des capteurs ou actionneurs tiers.

Qu’en est-il de la consommation énergétique et de la fiabilité électrique ?

La consommation est de 5,0 W (12 VDC) ou 5,5 W (PoE) en mode basique; jusqu’à 13 W (chauffage activé, 12 VDC) ou 14 W (chauffage activé, PoE). La caméra bénéficie d’une protection surtension 6 kV ainsi que d’une protection ESD (air 15 kV, contact 8 kV), gages de stabilité et de longévité sur sites industriels et extérieurs.
