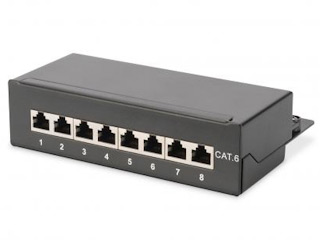

DN-91608SD Panneau de brassage Cat6 8 ports RJ45 blindé LSA noir

Accélérez et sécurisez votre réseau avec le DN-91608SD Cat6 8 ports RJ45 blindé LSA

Conçu par Digitus, le DN-91608SD Panneau de brassage Cat6 8 ports RJ45 blindé LSA noir offre des performances fiables jusqu’à 1GBase-T et 250 MHz, avec une couverture de blindage à 360° et une mise à la terre centrale. Son montage en saillie, ses barrettes LSA Krone et son code couleur EIA/TIA 568 A & B accélèrent l’installation tout en réduisant les erreurs. Matériaux premium, contacts plaqués or 0,5 μm et boîtier robuste garantissent une connectivité stable, durable et conforme aux normes internationales.

Performance Cat6 certifiée, débit 1G stable

Profitez d’un panneau de brassage Cat6 calibré pour les applications jusqu’à 250 MHz et 1GBase-T. Le DN-91608SD maintient une faible diaphonie et une résistance de contact inférieure à 20 mΩ, soutenue par des contacts plaqués or 0,5 μm. Chaque port RJ45 8P8C est conçu pour dépasser 750 cycles de connexion, assurant une fiabilité constante. Conforme ISO/IEC 11801, EN 50173-1 et EIA/TIA 568-C, il offre une interopérabilité fluide avec vos équipements réseau professionnels.

Blindage intégral 360° et mise à la terre centrale

La couverture de blindage à 360° et la prise de terre centrale protègent votre réseau des interférences électromagnétiques et des perturbations radio. Les prises RJ45 blindées en bronze étamé et le boîtier en acier renforcent la continuité de masse. Cette architecture réduit les pertes, stabilise le signal et sécurise l’infrastructure, même dans des environnements sujets au bruit électrique. Résultat : des liens plus propres, une latence réduite et moins de déconnexions intempestives.

Installation rapide et sans erreur avec LSA Krone

Les barrettes LSA Krone (LSA+) avec code couleur EIA/TIA 568 A & B simplifient le câblage et limitent les risques d’inversion de paires. La compatibilité conducteurs 22–26 AWG, massif et torsadé, et la fixation par serre-câbles garantissent une tenue mécanique sûre. Le montage en saillie permet une pose soignée sur bureau ou mur, sans baie 19”, tout en gardant un accès direct aux 8 ports pour la maintenance.

Robustesse industrielle et longévité éprouvée

Le boîtier en acier de 1,5 mm laminé à froid (EN1.4301 / AISI 304) et les composants classés UL (ABS UL 94V-0, FR4 UL 94V-0, LSA UL 94V-2) assurent une résistance supérieure. Supportant -20 °C à +70 °C, 30 N max de force d’insertion et 7,7 kg de traction, ce panneau résiste aux contraintes quotidiennes. Plus de 750 cycles de connexion sur les prises et >200 sur les bornes garantissent une durée de vie étendue.

Description technique

Le DN-91608SD Digitus est un panneau de brassage Catégorie 6 à 8 ports RJ45 (8P8C) destiné aux déploiements 1GBase-T jusqu’à 250 MHz. Chaque prise utilise des contacts en bronze phosphoreux étamé avec plaquage or 0,5 μm, offrant une faible résistance de contact (< 20 mΩ) et une excellente tenue dans le temps. Le blindage intégral à 360° et la prise de terre centrale garantissent une continuité de masse optimale et une forte immunité aux interférences.

Pour le câblage, les barrettes Krone LSA+ avec code couleur EIA/TIA 568 A & B simplifient l’implantation des conducteurs 22–26 AWG, massif ou torsadé. Le circuit imprimé FR4 (UL 94V-0) et les plastiques ABS UL 94V-0 assurent sécurité et stabilité thermique. Sa conception en montage en saillie facilite l’installation sur bureau ou mur. Les performances sont certifiées par les normes ISO/IEC 11801 (3e éd.), EN 50173-1 et EIA/TIA 568-C.

Autres informations importantes

• Propriétés de transmission : Catégorie 6
• Applications : Jusqu’à 250 MHz, 1GBase-T
• Normes : ISO/IEC 11801 3ème édition, EN 50173-1, EIA/TIA 568-C
• Installation : Montage en saillie
• Connecteurs : 8 ports RJ45, 8P8C
• Installation des câbles : Barrettes LSA, code couleur selon EIA/TIA 568 A & B
• Fixation des câbles : Serre-câbles
• Connexion à la terre : Prise de terre centrale
• Blindage : Couverture à 360°
• Matériau du boîtier : Acier galvanisé de 1,5 mm, laminé à froid selon EN1.4301, UNS S30400, AISI 304 et LMSAD110
• Matériau des prises RJ45 : ABS UL 94V-0
• Contacts des prises RJ45 : Bronze phosphoreux étamé, contacts plaqués or 0,5 μm
• Blindage des prises RJ45 : Bronze étamé
• Borne coupante LSA : Krone LSA+, UL 94V-2, bronze phosphoreux étamé
• Circuit imprimé : FR4, UL 94V-0
• Force d’insertion : 30 N max (IEC 60603-7-5)
• Charge de traction : 7,7 kg entre la prise et la fiche
• Température de fonctionnement : -20 °C à +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C)
• Cycles de connexion des prises : > 750 selon ISO/IEC 11801, IEC 60603-7-5
• Cycles de connexion des bornes : > 200 selon ISO/IEC 11801, IEC 60603-7-5
• Compatibilité des conducteurs : 22-26 AWG, massif et torsadé
• Résistance d’isolement : > 500 MΩ
• Résistance des contacts : < 20 mΩ
• Rigidité diélectrique : 1000 VDC (contact/contact), 1500 VDC (contact/masse)
• Dimensions : 162 x 112 x 44 mm
• Poids : 0,78 kg
• Couleur : Noir RAL 9005

FAQ

Qu’est-ce que le DN-91608SD Panneau de brassage Cat6 8 ports RJ45 blindé LSA noir apporte à mon réseau ?

Ce modèle Digitus fournit 8 ports RJ45 8P8C Cat6 pour des liens 1GBase-T jusqu’à 250 MHz, avec un blindage 360° et une prise de terre centrale pour une immunité EMI élevée. Les barrettes LSA Krone et le code couleur EIA/TIA 568 A & B accélèrent l’installation, tandis que les matériaux certifiés UL et les contacts plaqués or 0,5 μm garantissent fiabilité et longévité.

Le panneau est-il compatible PoE/PoE+ ?

Un panneau de brassage passif Cat6 comme le DN-91608SD ne conditionne pas le signal et laisse passer les paires cuivre, il est donc généralement compatible avec les alimentations PoE des équipements conformes. Assurez-vous d’utiliser des câbles adaptés (22–26 AWG) et de respecter les recommandations des normes et des fabricants d’alimentation/injecteurs pour garantir l’échauffement, la tenue mécanique et la sécurité.

Comment se fait l’installation des câbles sur ce panneau de brassage ?

L’installation s’effectue via des barrettes Krone LSA+ avec code couleur EIA/TIA 568 A ou B. Utilisez un outil d’insertion adapté pour terminer des conducteurs 22–26 AWG, massif ou torsadé. La fixation par serre-câbles soulage la traction, tandis que le montage en saillie facilite la pose sur mur ou bureau. Respectez les rayons de courbure et la mise à la terre centrale.

Quelles performances réseaux puis-je attendre ?

Le DN-91608SD est certifié Catégorie 6 pour des applications jusqu’à 250 MHz et 1GBase-T. Les contacts plaqués or 0,5 μm et la résistance de contact < 20 mΩ assurent une transmission stable. Les prises supportent plus de 750 cycles de connexion et la structure blindée 360° limite les perturbations, garantissant un débit soutenu et une qualité de lien constante pour la Gigabit Ethernet.

Quelles sont les normes et certifications prises en charge ?

Ce panneau respecte ISO/IEC 11801 (3e édition), EN 50173-1 et EIA/TIA 568-C. Les matériaux clés sont classés UL (ABS UL 94V-0, FR4 UL 94V-0, LSA UL 94V-2). Les performances mécaniques suivent IEC 60603-7-5 pour la force d’insertion et les cycles. Ces garanties facilitent l’intégration dans des infrastructures professionnelles et la conformité audit/qualité.

Dans quels environnements peut-il être utilisé ?

Le DN-91608SD fonctionne entre -20 °C et +70 °C, ce qui couvre la plupart des environnements bureautiques et techniques intérieurs. Son boîtier acier de 1,5 mm laminé à froid (EN1.4301 / AISI 304) et sa mise à la terre robuste renforcent la stabilité. Pour les zones électriquement bruyantes, le blindage 360° et la continuité de masse apportent une protection appréciable contre les interférences.

Quelles sont ses dimensions et son poids ?

Le panneau de brassage Cat6 8 ports RJ45 blindé LSA noir mesure 162 x 112 x 44 mm pour un poids de 0,78 kg. Son format compact facilite le montage en saillie sur un mur ou sous un bureau. Il offre un accès direct aux 8 ports pour la maintenance et convient parfaitement aux petites installations, laboratoires, salles IT ou espaces de travail.

Quel type de câble dois-je utiliser pour le câblage ?

Le DN-91608SD accepte des conducteurs cuivre 22–26 AWG, massifs ou torsadés, conformément aux spécifications LSA. Pour atteindre les performances Cat6 jusqu’à 250 MHz et 1GBase-T, privilégiez un câble de catégorie équivalente avec blindage adapté à votre environnement. Respectez le code couleur EIA/TIA 568 A ou B sur toute la liaison pour garantir la cohérence électrique.

Quelle est la durabilité des ports et des bornes LSA ?

Chaque prise RJ45 supporte plus de 750 cycles de connexion conformément aux références ISO/IEC 11801 et IEC 60603-7-5. Les bornes LSA dépassent 200 cycles. La charge de traction de 7,7 kg entre la prise et la fiche et la force d’insertion de 30 N max attestent d’une conception robuste, adaptée aux opérations de maintenance répétées et aux environnements exigeants.

Comment la mise à la terre et le blindage améliorent-ils la qualité du lien ?

La mise à la terre centrale et la couverture de blindage à 360° créent une enveloppe continue de protection contre les perturbations EMI/RFI. Les prises blindées en bronze étamé et la continuité de masse du boîtier réduisent les couplages indésirables. On obtient ainsi une meilleure intégrité du signal, moins de pertes et une stabilité accrue du débit sur les liaisons Gigabit Ethernet.

Le panneau convient-il si je n’ai pas de baie 19 pouces ?

Oui. Le DN-91608SD est conçu pour le montage en saillie et un usage “desktop”, idéal lorsqu’aucune armoire 19” n’est disponible. Il se fixe facilement sur une surface plane et se combine avec des serre-câbles pour un cheminement propre. Vous bénéficiez ainsi d’une solution professionnelle Cat6 compacte, ordonnée et évolutive pour petites installations.
