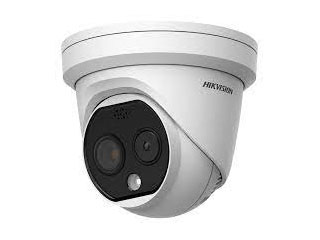

DS-2TD1217-2/QA Dôme IP PoE bi-objectif 4MP + thermique 160×120

DS-2TD1217-2/QA : sécurisez vos sites 24/7 avec double vision 4MP + thermique 160×120 et alertes actives PoE

Le DS-2TD1217-2/QA de Hikvision est un dôme IP PoE bi-objectif qui combine une caméra optique 4MP grand angle (2 mm, WDR 120 dB, IR 15 m) et un module thermique 160×120 (1.8 mm, 90.0° × 66.4°) pour des détections fiables, même dans l’obscurité totale, la fumée ou le brouillard. Grâce à sa lumière blanche intégrée et son alarme audio, il dissuade immédiatement. Les fonctions IA (incendie/fumée, VCA) affinent les alertes. IP67 et TVS 6000 V, il résiste aux environnements exigeants. Alimentation 12 V DC ou PoE 802.3af, stockage local jusqu’à 256 Go et compatibilité ONVIF S/G/T.

Détection jour/nuit sans faille

Associez l’optique 4MP (2688×1520) avec IR 15 m et WDR 120 dB à la thermique 160×120 pour capter ce que l’œil ne voit pas. Le capteur thermique VOx non refroidi (NETD < 40 mK) perçoit les différences minimes de température, tandis que l’optique 2 mm couvre une large scène. Résultat: des alertes fiables dans l’obscurité totale, la fumée ou face aux contre-jours, pour les parkings, périmètres, entrepôts et entrées.

Réponse proactive par alertes visuelles et sonores

La lumière blanche intégrée (portée jusqu’à 30 m, clignotement réglable) et la sortie audio linéaire permettent une dissuasion immédiate dès qu’un événement est détecté. Couplée aux VCA (franchissement de ligne, intrusion, entrée/sortie de région) et à la détection d’incendie/fumée, la caméra réduit les délais d’intervention. Les règles et seuils personnalisables minimisent les fausses alertes, pour une sécurité périmétrique plus efficace et une surveillance réellement proactive.

Installation simplifiée et intégration fluide

Grâce au PoE 802.3af (classe 3) ou au 12 V DC, l’alimentation est flexible et la mise en service rapide. Le stockage sur MicroSD jusqu’à 256 Go, NAS (NFS, SMB/CIFS) et ANR sécurisent l’enregistrement. La compatibilité ONVIF Profile S/G/T, ISAPI et Hikvision SDK simplifie l’intégration VMS. Les nombreux protocoles réseau (IPv4/IPv6, HTTPS, RTSP, TLS, etc.) et la sécurité (802.1x, filtrage IP, MAC binding) garantissent interopérabilité et cybersécurité.

Images exploitables et preuves vidéo fiables

La voie optique 4MP fournit des détails nets grâce au WDR 120 dB et à la sensibilité 0.0176 lux (0 lux avec IR). La voie thermique, en white hot/black hot, capte la signature thermique sur un vaste champ (90.0° × 66.4°) et propose un zoom ×2/×4. Les flux H.265/H.264 (MJPEG en sous-stream) optimisent la bande passante, tandis que les fréquences 25/30 fps assurent des séquences fluides et probantes pour l’investigation.

Description technique

Le DS-2TD1217-2/QA est une HikVision Thermal et Optical Dome Camera réseau bi-objectif. La caméra optique 1/2.7″ Progressive Scan CMOS délivre 2688×1520 pixels, avec une focale de 2 mm, une ouverture F2.25, un champ 119.3° × 93.3°, une sensibilité minimale de 0.0176 lux (AGC ON) et 0 lux avec IR, un WDR de 120 dB et un IR jusqu’à 15 m. La voie thermique utilise un capteur VOx non refroidi 160×120, focale 1.8 mm, F1.1, IFOV 9.44 mrad et champ 90.0° × 66.4°.

Les fonctions intelligentes incluent détection d’incendie/fumée, filtre anti-réflexion solaire et coloration white hot/black hot, plus VCA (franchissement de ligne, intrusion, entrée/sortie de région) jusqu’à 8 règles, avec portées de 10 m pour personnes et 30 m pour véhicules. Mesure de température -20 °C à 150 °C avec précision ± 8 °C, 3 types de règles (10 points, 10 zones, 1 ligne). Flux H.265/H.264 (MJPEG en sous-stream), 25 fps thermiques, 25/30 fps optiques selon fréquence secteur.

Autres informations importantes

• Caméra dôme thermique double objectif: 4MP optique (2 mm, IR 15 m) + thermique 160×120 (1.8 mm, 90.00° × 66.40°).
• Lumière blanche intégrée et alarme audio pour dissuasion active.

• Capteur thermique: Vanadium oxide (VOx) FPA non refroidi
• Résolution thermique: 160 × 120 pixels
• Pas de pixel: 17 µm
• Plage spectrale: 8 µm – 14 µm
• NETD: < 40 mK (@ 25 °C, F# = 1.1)
• Focale thermique: 1.8 mm
• IFOV: 9.44 mrad
• Champ de vision thermique: 90.0° × 66.4° (H × V)
• Distance minimale de mise au point thermique: 0.1 m
• Ouverture thermique: F1.1
• Zoom numérique thermique: ×2, ×4
• Capteur optique: 1/2.7″ Progressive Scan CMOS
• Résolution optique: 2688 × 1520 pixels
• Sensibilité minimale: 0.0176 lux (F2.25, AGC ON); 0 lux avec IR
• Vitesse d’obturation: 1 s à 1/100000 s
• Focale optique: 2 mm
• Champ de vision optique: 119.3° × 93.3° (H × V)
• Ouverture optique: F2.25
• WDR: 120 dB
• Fréquence d’images: Thermique: 25 fps (résolutions thermiques listées); Optique: 50 Hz → 25 fps, 60 Hz → 30 fps (selon résolution)
• Compression vidéo: H.265 / H.264 (MJPEG disponible en sous-stream)
• Plage de mesure de température: -20 °C à 150 °C
• Précision de mesure de température: ± 8 °C
• Règles de mesure de température: 3 types de règles, 21 règles au total (10 points, 10 zones, 1 ligne)
• Fonctions intelligentes: Détection incendie, détection de fumée, filtre anti-réflexion solaire, coloration cible (white hot / black hot)
• VCA: 4 types (franchissement de ligne, intrusion, entrée de région, sortie de région), jusqu’à 8 règles
• Portée VCA pour personnes: 10 m
• Portée VCA pour véhicules: 30 m
• Distance IR: Jusqu’à 15 m
• Alerte lumineuse blanche: Portée jusqu’à 30 m, clignotement réglable
• Entrées/sorties d’alarme: 1 entrée d’alarme (0–5 VDC), 1 sortie d’alarme
• Entrée audio: 1 × 3.5 mm (Mic/Line), niveau ligne 2–2.4 V p-p, impédance de sortie 1 kΩ ±10%
• Sortie audio: Sortie linéaire, impédance 600 Ω
• Stockage: MicroSD/SDHC/SDXC jusqu’à 256 Go; NAS (NFS, SMB/CIFS); ANR
• Interfaces de communication: 1 × RJ45 10/100 Mbit/s; RS-485 (half duplex)
• Protocoles réseau: IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, TLS
• Sécurité réseau: Authentification utilisateur, HTTPS, IEEE 802.1x, filtrage d’adresses IP, liaison d’adresse MAC
• Compatibilité API et ONVIF: ISAPI, Hikvision SDK, ISUP, ONVIF Profile S/G/T
• Alimentation: 12 V DC ±25% (prise coaxiale Ø5.5 mm) ou PoE 802.3af (classe 3)
• Consommation: 12 V DC: 0.5 A, max 6 W; PoE: 42.5–57 V, 0.14–0.22 A, max 6.5 W
• Température de fonctionnement: -40 °C à 65 °C
• Humidité de fonctionnement: ≤ 95 %
• Indice de protection: IP67
• Protection électrique: TVS 6000 V (protection foudre), protection contre surtensions et transitoires de tension
• Dimensions: 138.3 mm × 138.3 mm × 123.1 mm (L × l × H)
• Masse: 940 g
• Formats audio pris en charge: G.722.1, G.711 μ-law, G.711 a-law, MP2L2, G.726, PCM
• Plage de stockage supportée: MicroSD jusqu’à 256 Go (SDHC/SDXC)

FAQ — DS-2TD1217-2/QA Dôme IP PoE bi-objectif 4MP + thermique 160×120

À qui s’adresse le DS-2TD1217-2/QA et pour quels usages principaux ?

Cette caméra dôme IP PoE bi-objectif vise les sites nécessitant une détection fiable 24/7: périmètres d’entreprises, entrepôts, parkings, halls, chantiers ou résidences. La voie optique 4MP fournit les détails d’identification, tandis que la voie thermique 160×120 détecte les présences et anomalies de chaleur dans l’obscurité totale, la fumée ou le brouillard. Les alertes actives (lumière blanche, audio) dissuadent immédiatement et réduisent les délais d’intervention sur site.

Quelle différence entre les voies optique 4MP et thermique 160×120 ?

La voie optique 4MP (2688×1520, 2 mm, WDR 120 dB, IR 15 m) produit une image couleur/détaillée idéale pour la relecture et l’identification. La voie thermique 160×120 (1.8 mm, 90.0° × 66.4°) mesure les rayonnements infrarouges, indépendamment de la lumière ambiante, pour détecter mouvements, intrusions, départs de feu ou fumée. Ensemble, elles offrent une couverture large et des preuves visuelles exploitables dans toutes les conditions.

La caméra peut-elle mesurer la température et générer des alertes ?

Oui. La plage de mesure est de -20 °C à 150 °C, avec une précision de ± 8 °C. Trois types de règles sont disponibles, pour un total de 21 règles: 10 points, 10 zones et 1 ligne. Vous pouvez configurer des seuils et des durées pour déclencher des événements (sortie d’alarme, lumière blanche, enregistrement) et combiner ces règles avec les VCA pour affiner les scénarios.

Quelles fonctions intelligentes de sécurité périmétrique sont incluses ?

Outre la détection d’incendie et de fumée, le DS-2TD1217-2/QA intègre un filtre anti-réflexion solaire et des colorations white hot/black hot. Il propose des VCA: franchissement de ligne, intrusion, entrée et sortie de région, jusqu’à 8 règles. Les portées de détection recommandées sont de 10 m pour les personnes et 30 m pour les véhicules, optimisant la fiabilité des alertes en conditions réelles.

Comment s’effectuent l’alimentation et le stockage vidéo ?

L’alimentation se fait au choix en 12 V DC ±25% (prise coaxiale Ø5.5 mm) ou via PoE 802.3af (classe 3), simplifiant le câblage. Pour le stockage, la caméra accepte une carte MicroSD/SDHC/SDXC jusqu’à 256 Go. Elle est aussi compatible NAS via NFS et SMB/CIFS, et supporte l’ANR pour combler les coupures réseau, garantissant la continuité des enregistrements et la résilience opérationnelle.

Quelles sont les performances vidéo et la compression supportées ?

La voie thermique délivre 25 fps. La voie optique sort 25 fps en 50 Hz et 30 fps en 60 Hz selon la résolution. Les codecs H.265/H.264 optimisent la bande passante et le stockage, et le MJPEG est disponible en sous-stream pour des usages spécifiques. Le WDR 120 dB et la sensibilité 0.0176 lux (0 lux avec IR) garantissent des images claires dans des scènes contrastées et des environnements sombres.

La caméra est-elle résistante aux intempéries et aux surtensions ?

Oui. Le boîtier est certifié IP67, assurant une protection contre la poussière et l’immersion temporaire. La plage de fonctionnement s’étend de -40 °C à 65 °C, avec une humidité ≤ 95 %. La protection électrique intègre un TVS 6000 V contre la foudre, ainsi qu’une protection contre les surtensions et les transitoires de tension, garantissant une fiabilité durable en extérieur.

Quelles interfaces réseau et protocoles sont pris en charge ?

La caméra dispose d’un port RJ45 10/100 Mbit/s et d’un RS-485 (half duplex). Elle prend en charge IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE et TLS. Côté intégration, elle est compatible ISAPI, Hikvision SDK, ISUP et ONVIF Profile S/G/T, facilitant son usage avec de nombreux VMS/NVR.

Quelles mesures de cybersécurité sont disponibles ?

Le DS-2TD1217-2/QA propose l’authentification utilisateur, le chiffrement HTTPS, IEEE 802.1x, le filtrage d’adresses IP et la liaison d’adresse MAC. Ces mécanismes renforcent l’accès, l’authentification et l’intégrité des flux. Associés aux bonnes pratiques (mots de passe forts, VLAN, TLS, mises à jour régulières), ils réduisent significativement les surfaces d’attaque et aident à respecter les politiques internes de sécurité IT/OT.

Quel est l’intérêt de la lumière blanche et de l’alarme audio intégrées ?

La lumière blanche a une portée jusqu’à 30 m avec clignotement réglable pour attirer l’attention ou dissuader. L’audio permet de diffuser des avertissements via la sortie linéaire (600 Ω). Combinées aux VCA et à la mesure thermique, ces fonctions déclenchent des réponses visibles et audibles, réduisent les intrusions, et fournissent des preuves complémentaires lors de la relecture des événements.

Quelles sont les dimensions, la consommation et les codecs audio pris en charge ?

La caméra mesure 138.3 × 138.3 × 123.1 mm pour une masse de 940 g. La consommation est de 6 W max en 12 V DC (0.5 A) et 6.5 W max en PoE (42.5–57 V, 0.14–0.22 A). Les formats audio pris en charge incluent G.722.1, G.711 μ-law, G.711 a-law, MP2L2, G.726 et PCM, assurant compatibilité et clarté des enregistrements.
