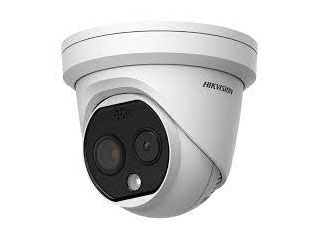

DS-2TD1217-3/QA Caméra IP dôme thermique+optique 4MP, 160×120

DS-2TD1217-3/QA Caméra IP dôme thermique+optique 4MP, 160×120 — détectez plus tôt, réagissez plus vite

La DS-2TD1217-3/QA réunit imagerie thermique 160×120 et vidéo optique 4MP pour offrir une surveillance proactive et précise, même dans l’obscurité totale, la fumée ou le contre-jour. Son dôme Hikvision combine IR 15 m, lumière blanche jusqu’à 30 m et alarme audio intégrée pour dissuader en temps réel. Analyse vidéo (VCA), mesure de température, WDR 120 dB et compression H.265 garantissent efficacité, preuves nettes et économie de bande passante. PoE, IP67 et intégration ONVIF simplifient l’installation et la compatibilité réseau.

Détection fiable jour et nuit

Associez une caméra thermique 160×120 à une caméra optique 4 MP pour repérer intrusions et anomalies quelles que soient la luminosité et la météo. L’IR 15 m et la lumière blanche 30 m assurent vision et dissuasion. La NETD < 40 mK révèle de fins écarts thermiques, tandis que le WDR 120 dB gère les scènes à fort contraste. Résultat: alertes pertinentes, images exploitables et moins de fausses alarmes, 24/7, en intérieur comme en extérieur.

Double capteur thermique + optique

Le capteur thermique VOx non refroidi détecte les signatures de chaleur avec une focale 3,1 mm et un champ de vision 50,0° × 37,2°, tandis que l’optique 4 mm couvre 84,0° × 44,8°. Cette fusion vous donne à la fois le contexte visuel et la certitude thermique. Les zooms numériques ×2/×4 sur le flux thermique et la résolution jusqu’à 2688×1520 sur l’optique offrent un contrôle précis des détails, même à distance, pour intervenir en connaissance de cause.

Dissuasion active lumière blanche et audio

Au-delà de la détection, la DS-2TD1217-3/QA réagit: une lumière blanche clignotante réglable (jusqu’à 30 m) signale la présence et décourage. L’alarme audio propose 2 messages vocaux présélectionnés et 6 messages importables, pour adapter la réponse au scénario. Couplée aux règles VCA (franchissement de ligne, intrusion, entrée/sortie de région), cette dissuasion réduit les intrusions répétées et transforme votre système en solution proactive, limitant les pertes et interventions inutiles.

Analyse vidéo et mesure de température

Optimisez la précision grâce à 4 types d’analyses et jusqu’à 8 règles simultanées. La mesure de température offre 3 types de règles (10 points, 10 zones, 1 ligne) pour 21 règles au total, utile pour maintenance préventive, détection d’échauffement anormal ou sécurité incendie. Avec une plage de -20 °C à 150 °C et des algorithmes dédiés (détection fumée/incendie, filtre anti-reflet solaire, détection de tabagisme), vous anticipez les risques avant qu’ils ne deviennent critiques.

Intégration réseau et stockage flexible

Grâce aux protocoles étendus (IPv4/IPv6, HTTPS, RTSP, ONVIF S/G/T, TLS) et au port RJ45 10/100 Mbit/s, l’intégration est rapide. Le stockage se fait en local via MicroSD/SDHC/SDXC jusqu’à 256 Go, sur NAS (NFS, SMB/CIFS) et via ANR en cas de coupure réseau. La gestion multi-utilisateurs (jusqu’à 32 comptes, 3 niveaux) et jusqu’à 20 canaux de vues simultanées facilitent l’exploitation, sur iVMS‑4200, applications mobiles et navigateurs modernes.

Caractéristiques techniques de la DS-2TD1217-3/QA

La DS-2TD1217-3/QA est une caméra IP dôme thermique+optique réseau Hikvision, double objectif, combinant une caméra conventionnelle 4 MP avec objectif 4 mm et IR 15 m, et une caméra thermique 160×120 avec objectif 3,1 mm (50,00° × 37,20°). Elle intègre lumière blanche et alarme audio pour une dissuasion active. La partie optique repose sur un capteur 1/2.7″ Progressive Scan CMOS, WDR 120 dB, sensibilité 0,0089 lux (F1.6, AGC ON) et 0 lux avec IR, pour des détails nets.

Le module thermique VOx non refroidi (8–14 µm) offre NETD < 40 mK, IFOV 5,48 mrad et zoom numérique ×2/×4. Les flux H.265/H.264/MJPEG optimisent la bande passante, avec 25 ips thermique et jusqu’à 30 ips optique selon fréquence secteur. L’analyse vidéo inclut franchissement de ligne, intrusion, entrée/sortie de région; la mesure de température couvre -20 °C à 150 °C. L’alimentation PoE 802.3af ou 12 V DC, l’IP67 et la protection TVS 6000 V assurent une installation robuste.

Autres informations importantes

Conçue pour la fiabilité, la DS-2TD1217-3/QA cumule VCA, fonctions intelligentes (détection fumée/incendie, tabagisme), stockage local/réseau et sécurité des communications (TLS, 802.1x). Elle supporte jusqu’à 20 vues simultanées et une gestion de 32 utilisateurs. Son châssis IP67 et sa plage de fonctionnement -40 °C à 65 °C garantissent performance et endurance, avec compatibilité iVMS‑4200 et navigateurs (Chrome, Firefox) pour une administration simplifiée.

• Capteur thermique: Vanadium Oxide (VOx) non refroidi (FPA)
• Résolution thermique: 160 × 120 pixels
• Pas de pixel: 17 µm
• Plage spectrale: 8 µm – 14 µm
• NETD: < 40 mK (@ 25 °C, F# = 1.1)
• Focale thermique: 3,1 mm
• IFOV (angle instantané): 5,48 mrad
• Champ de vision thermique (H × V): 50,0° × 37,2°
• Distance de mise au point minimale (thermique): 0,2 m
• Ouverture thermique: F1.1
• Zoom numérique (thermique): ×2, ×4
• Capteur optique: 1/2.7″ Progressive Scan CMOS
• Résolution optique: 2688 × 1520 pixels (4 MP pour la caméra conventionnelle; certaines fiches indiquent 2 MP)
• Sensibilité optique: 0,0089 lux (F1.6, AGC ON); 0 lux avec IR
• Vitesse d’obturation optique: 1 s – 1/100 000 s
• Focale optique: 4 mm
• Champ de vision optique (H × V): 84,0° × 44,8°
• Ouverture optique: F1.6
• WDR: 120 dB
• Fréquences d’images principales (flux principal): Thermique: 25 ips (ex. 1280×720) ; Optique: 25 ips @50 Hz, 30 ips @60 Hz (résolutions jusqu’à 2688×1520)
• Flux secondaire (sous-flux): Thermique: 25 ips (résolutions limitées) ; Optique: 25 ips @50 Hz, 30 ips @60 Hz (résolutions limitées)
• Compression vidéo: H.265 / H.264 (flux principal) ; H.265 / H.264 / MJPEG (sous-flux)
• Distance IR (infrarouge): Jusqu’à 15 m
• Portée lumière blanche (alarme visuelle): Jusqu’à 30 m
• Alarme visuelle: Lumière blanche clignotante réglable
• Alarme audio: Oui — 2 messages vocaux présélectionnés, 6 messages vocaux importables (possibilité de préenregistrer)
• Fonctions VCA (analyse vidéo): 4 types (franchissement de ligne, intrusion, entrée de région, sortie de région), jusqu’à 8 règles au total
• Mesure de température: 3 types de règles de mesure (10 points, 10 zones, 1 ligne) — 21 règles au total
• Plage de mesure de température: -20 °C à 150 °C
• Précision de mesure de température: ± 8 °C
• Fonctions générales intelligentes: Détection incendie, détection de fumée, filtre anti-reflet solaire, détection de tabagisme
• Stockage réseau et local: MicroSD/SDHC/SDXC jusqu’à 256 Go, NAS (NFS, SMB/CIFS), ANR (Auto Network Replenishment)
• Protocoles réseau et compatibilités: IPv4/IPv6, HTTP/HTTPS, RTSP, RTP, TCP/UDP, SNMP, FTP, SMTP, NTP, DHCP, DDNS, UPnP, 802.1x, TLS, ONVIF (Profile S/G/T)
• Nombre de vues simultanées: Jusqu’à 20 canaux (visualisation en direct)
• Gestion des utilisateurs: Jusqu’à 32 utilisateurs, 3 niveaux (Administrateur, Opérateur, Utilisateur)
• Entrées/Sorties d’alarme: 1 entrée d’alarme (0–5 VDC) ; 1 sortie d’alarme (configurable)
• Entrées/Sorties audio: Entrée audio: 1 (jack 3,5 mm mic/line, 2–2,4 V p-p) ; Sortie audio: niveau linéaire, impédance 600 Ω
• Interfaces de communication: 1 × RJ45 10/100 Mbit/s (Ethernet), 1 × RS-485 (semi-duplex)
• Alimentation: 12 V DC ±25% (prise coaxiale ø5,5 mm) ; PoE 802.3af (Classe 3)
• Consommation électrique: Max ~6 W (12 V DC) ; Max ~6,5 W (PoE 802.3af)
• Température de fonctionnement: -40 °C à 65 °C
• Humidité de fonctionnement: ≤ 95%
• Indice de protection: IP67
• Protection contre les surtensions: TVS 6000 V (protection contre la foudre), protection contre les surtensions et transitoires
• Dimensions (Ø × H): 138,3 mm × 138,3 mm × 123,1 mm
• Poids: 940 g
• Plages de détection estimées (VCA): Humain: jusqu’à 15 m ; Véhicule: jusqu’à 45 m
• Formats audio pris en charge: G.722.1, G.711 μ-law, G.711 a-law, MP2L2, G.726, PCM
• Interface web et compatibilité client: iVMS-4200, applications mobiles (connexion) ; navigateurs modernes (Chrome, Firefox)
• Autres fonctionnalités vidéo: Coloration des cibles (modes blanc chaud / noir chaud), AGC thermique, DDE, 3D DNR, filtre adaptatif

FAQ — DS-2TD1217-3/QA Caméra IP dôme thermique+optique 4MP, 160×120

La DS-2TD1217-3/QA convient‑elle aux sites sans lumière ambiante ?

Oui. Elle combine un capteur thermique 160×120 (VOx non refroidi) qui n’a pas besoin de lumière, un projecteur IR jusqu’à 15 m pour la partie optique et une lumière blanche réglable jusqu’à 30 m pour la dissuasion et l’éclairage. Même en obscurité totale, brouillard léger ou fumée, la NETD < 40 mK permet de révéler des différences de température subtiles et de déclencher des alertes pertinentes.

Quelle est la différence entre le flux thermique et le flux optique ?

Le flux thermique capte les signatures de chaleur (160×120), avec zoom numérique ×2/×4 et 25 ips. Il excelle pour la détection, indépendamment de la lumière. Le flux optique fournit des détails couleur/IR jusqu’à 2688×1520, 25 ips @50 Hz ou 30 ips @60 Hz, WDR 120 dB et sensibilité 0,0089 lux. Ensemble, ils offrent détection précoce, identification visuelle et preuves vidéo compressées en H.265/H.264/MJPEG.

Peut‑on mesurer des températures avec cette caméra thermique ?

Oui. La DS-2TD1217-3/QA propose 3 types de règles de mesure (10 points, 10 zones, 1 ligne), soit 21 règles au total, sur une plage de -20 °C à 150 °C avec une précision de ± 8 °C. Cette fonction est utile pour surveiller des équipements, détecter des échauffements anormaux, ou contribuer à des scénarios de sécurité incendie avec détection de fumée et d’incendie intégrée.

Comment fonctionne la dissuasion active (lumière et audio) ?

Lorsqu’une règle VCA est déclenchée (franchissement de ligne, intrusion, entrée/sortie de région), la caméra peut activer une lumière blanche clignotante réglable jusqu’à 30 m et lire un message vocal. Deux messages sont prédéfinis et vous pouvez importer six messages supplémentaires. Couplée à l’enregistrement et aux notifications, cette réponse immédiate réduit les intrusions et informe les personnes sur place en temps réel.

Quels sont les besoins réseau et la compatibilité logicielle ?

La caméra offre 1 × RJ45 10/100 Mbit/s, prend en charge IPv4/IPv6, HTTP/HTTPS, RTSP, RTP, TCP/UDP, SNMP, FTP, SMTP, NTP, DHCP, DDNS, UPnP, 802.1x, TLS et ONVIF (Profiles S/G/T). Elle est compatible iVMS‑4200, applications mobiles et navigateurs modernes (Chrome, Firefox). Jusqu’à 20 canaux de visualisation simultanée sont possibles, avec gestion de 32 utilisateurs sur trois niveaux de droits.

La DS-2TD1217-3/QA est‑elle simple à installer ?

Oui. L’alimentation PoE 802.3af (Classe 3) permet un câble unique pour données et énergie, avec alternative 12 V DC ±25% via prise coaxiale ø5,5 mm. La compression H.265/H.264 réduit la bande passante. Le support NAS (NFS, SMB/CIFS), MicroSD jusqu’à 256 Go et ANR assurent un enregistrement résilient. Les interfaces RS‑485 et E/S d’alarme facilitent l’intégration avec des systèmes tiers.

Quelle est la robustesse matérielle pour l’extérieur ?

La caméra est certifiée IP67 et fonctionne de -40 °C à 65 °C, avec humidité ≤ 95%. Elle embarque une protection TVS 6000 V contre la foudre, les surtensions et transitoires. Son boîtier dôme mesure 138,3 × 138,3 × 123,1 mm pour 940 g. Cette conception assure fiabilité en environnements exigeants, sur sites industriels, périmètres critiques ou parkings exposés aux intempéries.

Quelles analyses intelligentes sont disponibles ?

Quatre types d’analyses sont inclus: franchissement de ligne, intrusion, entrée de région et sortie de région, jusqu’à 8 règles au total. Des fonctions intelligentes générales complètent l’ensemble: détection d’incendie, détection de fumée, filtre anti‑reflet solaire et détection de tabagisme. La coloration des cibles (blanc chaud/noir chaud), l’AGC thermique, DDE et 3D DNR améliorent lisibilité et précision des alertes dans les conditions difficiles.

Quelles options d’audio et d’E/S propose la caméra ?

Elle dispose d’une entrée audio jack 3,5 mm (mic/line, 2–2,4 V p‑p) et d’une sortie audio niveau ligne (impédance 600 Ω). Côté alarmes, 1 entrée (0–5 VDC) et 1 sortie configurable permettent de relier détecteurs et sirènes externes. Les formats audio pris en charge incluent G.722.1, G.711 μ‑law, G.711 a‑law, MP2L2, G.726 et PCM, facilitant l’intégration et l’enregistrement.

Comment la caméra gère‑t‑elle la qualité d’image et la bande passante ?

La vidéo est compressée en H.265/H.264 pour le flux principal et H.265/H.264/MJPEG pour le sous‑flux, réduisant significativement la bande passante et le stockage. Le WDR 120 dB, la sensibilité 0,0089 lux (F1.6, AGC ON) et le 0 lux avec IR optimisent les scènes complexes. Les réglages comme 3D DNR, DDE, AGC thermique et filtre adaptatif garantissent une image propre et des détails utiles pour l’identification et les preuves.

Quelles sont les portées de détection VCA pour personnes et véhicules ?

Les portées de détection estimées pour les scénarios VCA sont jusqu’à 15 m pour un humain et jusqu’à 45 m pour un véhicule, en fonction de l’implantation, de la hauteur de pose et de l’angle. La focale thermique 3,1 mm (FOV 50,0° × 37,2°) et l’optique 4 mm (FOV 84,0° × 44,8°) offrent un bon compromis entre couverture large et précision pour les règles d’analyse, réduisant les fausses alarmes.
