DS-2TD1217-6/QA Caméra dôme thermique+optique 4MP IR 15 m PoE

DS-2TD1217-6/QA : dôme thermique+optique 4MP PoE pour une détection jour & nuit ultra-fiable

La DS-2TD1217-6/QA Caméra dôme thermique+optique 4MP IR 15 m PoE combine une caméra optique 4MP avec objectif 8 mm et une caméra thermique 160 × 120 à objectif 6.2 mm pour voir l’invisible, 24/7. Grâce à l’IR 15 m, la lumière blanche jusqu’à 30 m et aux alertes audio, vous identifiez, dissuadez et documentez en un seul dispositif. VCA avancés, mesure de température, WDR 120 dB et PoE 802.3af simplifient l’intégration. Robuste IP67 et TVS 6000 V, elle performe de -40 °C à 65 °C.

Vision bi-spectre précise et exploitable

Associez une imagerie thermique 160 × 120 (6.2 mm, 25.0° × 18.7°) et une optique 4MP (2688 × 1520, 8 mm) pour détecter et identifier dans toutes les conditions. L’IR atteint 15 m, la lumière blanche jusqu’à 30 m pour dévoiler les détails sans éblouir. WDR 120 dB, faible luminosité 0.0089 lux et vitesse d’obturation 1 s à 1/100 000 s garantissent lisibilité et preuves nettes, de jour comme de nuit, même face aux contre-jours et aux scènes contrastées.

Alertes actives et dissuasion intégrée

La DS-2TD1217-6/QA renforce la sécurité avec lumière blanche clignotante et alertes vocales préréglées ou importées. Lorsqu’une règle VCA est déclenchée (franchissement de ligne, intrusion, entrée/sortie de zone), la caméra déclenche audio/visuel pour stopper l’intrus tout en enregistrant l’événement. L’IO d’alarme (1 entrée, 1 sortie) permet de piloter sirènes ou éclairages externes. L’intégration PoE et réseau ONVIF/RTSP facilite la centralisation des alertes et l’interfaçage avec vos logiciels de supervision.

Mesure de température et VCA intelligents

Bénéficiez de 3 types de règles et jusqu’à 21 mesures simultanées (10 points, 10 zones, 1 ligne) sur une plage de -20 °C à 150 °C avec une précision ± 8 °C. Détectez anomalies thermiques, surchauffes ou présence humaine même sans lumière. Les 4 fonctions VCA (ligne, intrusion, entrée, sortie de zone) acceptent jusqu’à 8 règles pour segmenter les zones sensibles. Les plages de détection VCA atteignent 30 m pour humains et 90 m pour véhicules.

Intégration simple, stockage local et protection

Le PoE 802.3af (Classe 3) simplifie l’alimentation et le réseau via un seul câble. La carte MicroSD/SDHC/SDXC jusqu’à 256 Go sauvegarde localement vos flux H.265/H.264/MJPEG. Interfaces RJ45 10/100, RS‑485 demi‑duplex, audio I/O 3.5 mm et IO d’alarme assurent la compatibilité. Indice IP67, TVS 6000 V et fonctionnement de -40 °C à 65 °C garantissent la fiabilité en extérieur. La consommation max est de 6.5 W en PoE pour des coûts d’exploitation maîtrisés.

Description technique de la DS-2TD1217-6/QA Caméra dôme thermique+optique 4MP IR 15 m PoE

Cette caméra réseau bi-spectre réunit une optique 4MP 1/2.7″ Progressive Scan CMOS (2688 × 1520) et une thermique 160 × 120 à capteur Vanadium Oxide non refroidi (FPA). L’optique 8 mm (F1.6) offre un champ de 39.42° × 22.14°, un WDR 120 dB, une sensibilité de 0.0089 lux (AGC ON, F1.6) et 0 lux avec IR. Les flux atteignent 25/30 ips jusqu’en 2688 × 1520. La partie thermique (6.2 mm, F1.1) couvre 25.0° × 18.7°, IFOV 2.74 mrad, NETD < 40 mK et zoom numérique ×2/×4.

La détection s’effectue via 4 VCA (ligne, intrusion, entrée/sortie de zone) avec jusqu’à 8 règles. La mesure de température propose 3 types et 21 règles (10 points, 10 zones, 1 ligne), plage -20 °C à 150 °C, précision ± 8 °C. Les alertes actives combinent lumière blanche jusqu’à 30 m et audio. Interfaces: RJ45 10/100, RS‑485 demi‑duplex, 1 entrée/1 sortie d’alarme, audio I/O (entrée mic/ligne 3.5 mm 2–2.4 Vpp; sortie 600 Ω). Stockage MicroSD jusqu’à 256 Go. Alimentation 12 V DC ±25% ou PoE 802.3af Classe 3.

Autres informations importantes

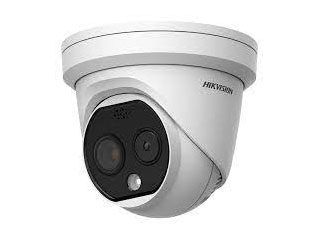

HikVision Thermal et Optical Dome Camera réseau, caméra dôme thermique double objectif. Caméra optique 4MP avec objectif 8 mm et IR de 15 m. Caméra thermique 160 × 120 avec objectif 6.2 mm (25.00° × 18.70°). Lumière blanche et alarme audio incluses.

• Capteur thermique (type) : Vanadium Oxide, matrice non refroidie (FPA)
• Résolution thermique : 160 × 120
• Pas de pixel (thermique) : 17 μm
• Plage spectrale (thermique) : 8 μm à 14 μm
• NETD : < 40 mK (@ 25 °C, F# = 1.1)
• Longueur focale (thermique) : 6.2 mm
• IFOV : 2.74 mrad
• Champ de vision (thermique) : 25.0° × 18.7° (H × V)
• Distance minimale de mise au point (thermique) : 0.6 m
• Ouverture (thermique) : F1.1
• Zoom numérique (thermique) : ×2, ×4
• Capteur optique : 1/2.7″ Progressive Scan CMOS
• Résolution optique : 2688 × 1520
• Illumination minimale (optique) : 0.0089 lux (F1.6, AGC ON); 0 lux avec IR
• Vitesse d’obturation (optique) : 1 s à 1/100 000 s
• Longueur focale (optique) : 8 mm
• Champ de vision (optique) : 39.42° × 22.14° (H × V)
• Ouverture (optique) : F1.6
• WDR : 120 dB
• Portée IR : Jusqu’à 15 m
• Portée lumière blanche : Jusqu’à 30 m
• Alarmes visuelles et sonores : Lumière blanche clignotante réglable; alertes vocales préréglées et importables
• Fonctions VCA : 4 types (franchissement de ligne, intrusion, entrée de zone, sortie de zone) — jusqu’à 8 règles
• Mesure de température (règles) : 3 types de règles, 21 règles au total (10 points, 10 zones, 1 ligne)
• Plage de mesure de température : -20 °C à 150 °C
• Précision de la mesure de température : ± 8 °C
• Flux vidéo (thermique) : 25 ips (ex. 1280 × 720)
• Flux vidéo (optique) : 50 Hz: 25 ips (jusqu’à 2688 × 1520); 60 Hz: 30 ips (jusqu’à 2688 × 1520)
• Compression vidéo : H.265 / H.264 (sous-stream: H.265 / H.264 / MJPEG)
• Compression audio : G.722.1, G.711 ulaw/alaw, MP2L2, G.726, PCM
• Stockage local : MicroSD/SDHC/SDXC jusqu’à 256 Go
• Interfaces physiques : 1 × RJ45 10/100 Mbit/s; 1 × RS-485 (demi-duplex)
• Entrées/sorties d’alarme : 1 entrée (0–5 VDC); 1 sortie
• Audio entrée/sortie : 1 entrée mic/ligne 3, 5 mm (2–2.4 Vpp); sortie linéaire impédance 600 Ω
• Protocoles réseau et API : IPv4/IPv6, HTTP/HTTPS, RTSP, ONVIF (Profile S/G/T), HIKVISION SDK, ISAPI, etc.
• Alimentation : 12 V DC ±25% (prise coaxiale Ø5.5 mm) ou PoE (802.3af, Classe 3)
• Consommation électrique : Max 6 W (12 V DC); Max 6.5 W (PoE)
• Température de fonctionnement : -40 °C à 65 °C
• Humidité de fonctionnement : ≤ 95 %
• Indice de protection : IP67
• Protection contre surtensions : TVS 6000 V (protection foudre / surtensions)
• Dimensions (L × l × H) : 138.3 mm × 138.3 mm × 123.1 mm
• Masse : 940 g
• Plages de détection VCA : Humains: 30 m; Véhicules: 90 m

FAQ — DS-2TD1217-6/QA Caméra dôme thermique+optique 4MP IR 15 m PoE

La DS-2TD1217-6/QA est-elle adaptée aux environnements extérieurs exigeants ?

Oui. Elle dispose d’un indice IP67 pour résister aux intempéries et à la poussière, d’une plage de fonctionnement étendue de -40 °C à 65 °C et d’une protection contre surtensions TVS 6000 V. Son boîtier robuste et son électronique conçue pour l’extérieur assurent une fiabilité durable, même dans les sites industriels, parkings découverts, marinas ou zones exposées aux orages et variations thermiques importantes.

Quelle est la différence apportée par le double objectif thermique + optique ?

Le canal thermique 160 × 120 (6.2 mm, F1.1) détecte les différences de chaleur dans l’obscurité totale, brouillard ou fumée, tandis que l’optique 4MP (8 mm, F1.6, WDR 120 dB) fournit des détails et des couleurs pour l’identification. Ensemble, ils offrent une détection fiable et une preuve exploitable, avec IR jusqu’à 15 m et lumière blanche jusqu’à 30 m pour révéler la scène sans dépendre uniquement de l’éclairage ambiant.

Peut-on mesurer des températures avec précision et configurer des règles multiples ?

Oui. La caméra propose 3 types de règles de mesure, jusqu’à 21 règles au total (10 points, 10 zones, 1 ligne), sur une plage de -20 °C à 150 °C. La précision est de ± 8 °C. Vous pouvez définir des seuils pour surveiller des équipements, détecter des surchauffes locales ou contrôler des zones sensibles, tout en recevant des alertes audio/visuelles et des événements réseau intégrables à votre VMS.

Quelles sont les performances en basse lumière et le rendu d’image ?

L’optique 4MP atteint 0.0089 lux (F1.6, AGC ON) et 0 lux avec IR activé, avec un WDR de 120 dB pour gérer les contre-jours sévères. La vitesse d’obturation est réglable de 1 s à 1/100 000 s, permettant d’adapter la capture à la scène. Le flux vidéo va jusqu’à 2688 × 1520 à 25/30 ips selon fréquence secteur, assurant fluidité et détails pour l’identification.

Comment fonctionne la dissuasion active (lumière blanche et audio) ?

Lorsqu’une règle VCA (franchissement de ligne, intrusion, entrée/sortie de zone) est violée, la caméra déclenche une lumière blanche clignotante (portée jusqu’à 30 m, intensité réglable) et des messages vocaux préréglés ou importés. Cette combinaison dissuade en temps réel et signale clairement la détection. Les IO d’alarme (1 entrée, 1 sortie) permettent de relier des périphériques externes pour renforcer la réponse de sécurité sur site.

Quels protocoles et interfaces assurent la compatibilité avec mon VMS ?

La DS-2TD1217-6/QA est compatible IPv4/IPv6, HTTP/HTTPS, RTSP et ONVIF (Profiles S/G/T), ainsi qu’avec HIKVISION SDK et ISAPI. Elle dispose d’un port RJ45 10/100 Mbit/s et d’un RS-485 demi-duplex, facilitant les intégrations. Les flux sont encodés en H.265/H.264 (sous-stream H.265/H.264/MJPEG) et l’audio en G.722.1, G.711 ulaw/alaw, MP2L2, G.726 et PCM, pour une interopérabilité maximale.

Le PoE suffit-il pour l’alimenter et quelle consommation prévoir ?

Oui, l’alimentation PoE 802.3af Classe 3 est supportée, avec une consommation maximale de 6.5 W. Vous pouvez aussi utiliser du 12 V DC ±25% via prise coaxiale Ø5.5 mm (max 6 W). Le PoE simplifie l’installation en combinant données et puissance sur un seul câble, réduisant les coûts d’infrastructure et accélérant le déploiement sur des poteaux ou façades.

Quel stockage local et quelles options audio sont disponibles ?

La caméra accepte une carte MicroSD/SDHC/SDXC jusqu’à 256 Go pour enregistrer les flux ou événements critiques en local, même en cas de coupure réseau. Côté audio, elle propose une entrée mic/ligne 3.5 mm (2–2.4 Vpp) et une sortie ligne 600 Ω pour haut-parleur, permettant l’interphonie ou la diffusion de messages, en plus des alertes vocales intégrées de dissuasion.

Quelles distances de détection les VCA peuvent-ils couvrir ?

Les plages de détection VCA atteignent 30 m pour les humains et 90 m pour les véhicules, grâce au canal thermique 160 × 120 (IFOV 2.74 mrad) qui perçoit les signatures de chaleur indépendamment de la lumière ambiante. Ces distances conviennent aux portails, clôtures, parkings et périmètres d’entrepôts, où la détection précoce est essentielle pour déclencher dissuasion et levée de doute via le canal optique 4MP.

Quels sont l’encombrement et la robustesse mécaniques du dôme ?

Le dôme mesure 138.3 mm × 138.3 mm × 123.1 mm pour une masse de 940 g, ce qui facilite la pose sur murs ou plafonds tout en offrant un volume interne protecteur. Son indice IP67 assure l’étanchéité à la pluie et à la poussière, tandis que la protection TVS 6000 V sécurise contre la foudre et les surtensions. Il opère jusqu’à 95 % d’humidité relative sans condensation.

Quel est le débit d’images et la qualité attendue sur chaque canal ?

Le flux thermique atteint 25 ips (ex. 1280 × 720) pour une détection fluide des variations thermiques. Le flux optique délivre 25 ips à 50 Hz ou 30 ips à 60 Hz jusqu’à 2688 × 1520, avec WDR 120 dB pour conserver détails et couleurs. Les codecs H.265/H.264 optimisent la bande passante et le stockage, tandis que le sous‑flux peut utiliser MJPEG pour la compatibilité avec systèmes existants.
