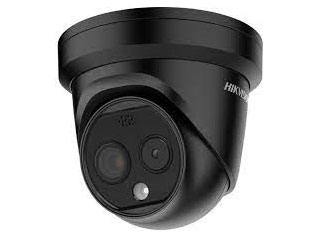

DS-2TD1228-2/QA(BLACK) Dôme thermique+optique 4MP 256×192 IR15m

DS-2TD1228-2/QA(BLACK) Dôme thermique+optique 4MP 256×192 IR15m : la surveillance proactive qui dissuade et identifie

Protégez vos sites 24/7 avec le DS-2TD1228-2/QA(BLACK) Dôme thermique+optique 4MP 256×192 IR15m. Ce dôme réseau bi-capteur combine une caméra thermique 256 × 192 et une caméra optique grand angle (classe 4MP) pour détecter, alerter et enregistrer avec précision, même dans l’obscurité totale ou par météo extrême. Son projecteur à lumière blanche et son alarme audio intégrée renforcent la dissuasion. Conçu en finition noire discrète, il s’intègre à tout environnement. Avec PoE, stockage local et algorithmes intelligents avancés, vous bénéficiez d’une solution complète, fiable et rapide à déployer pour sécuriser périmètres, parkings, entrepôts et sites sensibles.

Double vision thermique + optique synchronisée

La caméra thermique 256 × 192 (focale 2,1 mm) offre un champ de vision de 90,0° × 65,4° et un NETD < 40 mK pour distinguer les écarts de température les plus fins. La voie optique grand angle 2,2 mm délivre une image détaillée jusqu’à 2688 × 1520. Ensemble, elles assurent détection fiable et identification visuelle sur un seul dôme, avec zoom numérique ×2/×4 côté thermique et IR 15 m côté optique pour des preuves nettes de jour comme de nuit.

Alertes actives: lumière blanche et alarme audio intégrées

Au-delà de la détection, le DS-2TD1228-2/QA(BLACK) réagit. Son projecteur à lumière blanche porte jusqu’à 30 m pour éclairer et dissuader instantanément. L’alarme audio intégrée renforce l’effet de surprise et réduit les faux pas de sécurité. Associées aux règles de température (points, zones, ligne) et à la VCA, ces alertes contextuelles déclenchent des notifications ciblées et des enregistrements, transformant la caméra en véritable sentinelle autonome et proactive.

Précision de détection et analytics intelligents

Profitez de l’IA embarquée: franchissement de ligne, intrusion, entrée/sortie, détection incendie/fumée et détection de tabagisme, plus filtre anti-réflexion solaire pour réduire les faux positifs. La portée VCA atteint 16 m pour les humains et 48 m pour les véhicules. Les fonctions de mesure de température couvrent de -20 °C à 150 °C avec 21 règles (10 points, 10 zones, 1 ligne), pour surveiller machines, armoires électriques ou zones à risque avec une grande granularité.

Excellente performance en faible luminosité et forte dynamique

La voie optique 1/2.7″ Progressive Scan CMOS capture jusqu’à 2688 × 1520, avec 0,0176 lux @F2.25 (AGC ON) et 0 lux grâce à l’IR 15 m. Le WDR 120 dB préserve les détails en contre-jour, tandis que la voie thermique F1.0 et le NETD < 40 mK détectent de fines signatures thermiques, quelles que soient les conditions (brouillard, pluie légère, nuit). Vous obtenez une identification claire et des preuves exploitables en toutes circonstances.

Installation simple, intégration réseau universelle

Alimentez la caméra en 12 VDC ou PoE (802.3af, class 3) et bénéficiez d’une consommation maximale de 6 à 6,5 W. L’interface RJ45 10/100 M et RS‑485, les protocoles IPv4/IPv6, HTTP/HTTPS, RTSP/RTP, TCP/UDP, ONVIF facilitent l’intégration. Stockez en local via MicroSD/SDHC/SDXC jusqu’à 256 Go. Les E/S d’alarme (1 in/1 out) et l’audio (entrée micro/ligne, sortie ligne) complètent l’écosystème pour des scénarios domotiques et de sûreté avancés.

Description technique

Le DS-2TD1228-2/QA(BLACK) Dôme thermique+optique 4MP 256×192 IR15m associe une caméra thermique 256 × 192 au pas de pixel 12 µm, plage spectrale 8–14 µm, ouverture F1.0 et NETD < 40 mK pour une sensibilité remarquable. Sa focale 2,1 mm délivre un champ de 90,0° × 65,4° et un IFOV de 5,71 mrad, avec une mise au point minimale à 0,1 m et un zoom numérique ×2/×4. Le flux thermique principal monte jusqu’à 25 ips dans plusieurs résolutions, optimisant la détection.

Côté optique, le capteur 1/2.7″ Progressive Scan CMOS couvre jusqu’à 2688 × 1520 à 25/30 ips, avec objectif 2,2 mm (117,8° × 70,4°), ouverture F2.25, vitesse d’obturation 1 s à 1/100 000 s, sensibilité 0,0176 lux et WDR 120 dB. La compression H.265/H.264 (MJPEG en sous-flux) économise la bande passante. La lumière blanche atteint 30 m, l’IR 15 m. Robuste IP67 avec TVS 6000 V, elle opère de -40 °C à 65 °C, en finition noire discrète pour une intégration soignée.

Autres informations importantes

• Modèle: DS-2TD1228-2/QA(BLACK) Dôme thermique+optique 4MP 256×192 IR15m, dôme réseau double objectif en finition noire.
• Résolution (thermique): 256 × 192 pixels.
• Pitch de pixel (thermique): 12 µm.
• Plage spectrale (thermique): 8 µm à 14 µm.
• NETD: < 40 mK (25 °C, F1.1).
• Focale (thermique): 2,1 mm.
• IFOV (thermique): 5,71 mrad.
• Champ de vision (thermique): 90,0° × 65,4° (H × V).
• Distance minimale de mise au point (thermique): 0,1 m.
• Ouverture (thermique): F1.0.
• Zoom numérique (thermique): ×2, ×4.
• Capteur (optique): 1/2.7″ Progressive Scan CMOS.
• Résolution (optique): 2688 × 1520 pixels (2,7 MP).
• Focale (optique): 2,2 mm.
• Champ de vision (optique): 117,8° × 70,4° (H × V).
• Ouverture (optique): F2.25.
• Sensibilité minimale (optique): 0,0176 lux @(F2.25, AGC ON); 0 lux avec IR.
• Vitesse d’obturation (optique): 1 s à 1/100 000 s.
• WDR (optique): 120 dB.
• Flux vidéo (thermique – principal): jusqu’à 25 ips (1280×720, 704×576, 640×512, 320×240).
• Flux vidéo (optique – principal): 50 Hz: 25 ips (2688×1520, 1920×1080, 1280×720); 60 Hz: 30 ips.
• Compression vidéo: H.265 / H.264 (principal); H.265 / H.264 / MJPEG (sous-flux).
• Mesure de température – plage: -20 °C à 150 °C.
• Précision de mesure de température: ±8 °C (selon conditions et calibrations).
• Fonctions température (règles): 3 types, 21 règles (10 points, 10 zones, 1 ligne).
• Alarme visuelle (projecteur blanc): portée jusqu’à 30 m.
• Distance IR (infrarouge): jusqu’à 15 m.
• VCA (portée détection humains): 16 m.
• VCA (portée détection véhicules): 48 m.
• Entrées/Sorties d’alarme: 1 entrée (0–5 VDC), 1 sortie.
• Entrée/Sortie audio: entrée micro/ligne 3,5 mm (2–2,4 Vpp), sortie audio linéaire (impédance 600 Ω).
• Stockage local: MicroSD/SDHC/SDXC jusqu’à 256 Go.
• Interface réseau: RJ45 10/100 M Ethernet (PoE 802.3af), RS-485 (half duplex).
• Protocoles réseau: IPv4/IPv6, HTTP, HTTPS, RTSP, RTP, TCP, UDP, ONVIF, et autres standards listés.
• Alimentation: 12 VDC ±25% (prise coaxiale Ø5,5 mm) ou PoE (802.3af, class 3).
• Consommation électrique: Max 6 W (12 VDC); Max 6,5 W (PoE 42,5–57 V, 0,14–0,22 A).
• Température de fonctionnement: -40 °C à 65 °C.
• Humidité de fonctionnement: ≤ 95% (sans condensation).
• Indice de protection: IP67.
• Protection électrique: TVS 6000 V (foudre/surtension).
• Dimensions (L × l × H): 138,3 mm × 138,3 mm × 123,1 mm.
• Poids: 940 g.
• Algorithmes et fonctions intelligentes: VCA (line crossing, intrusion, entrance/exit), détection incendie/fumée, filtre anti-réflexion solaire, détection tabagisme.
• Caractéristiques générales: HikVision Thermal et Optical Dome Camera réseau, double objectif, lumière blanche et alarme audio intégrées, finition noire.

FAQ

La DS-2TD1228-2/QA(BLACK) peut-elle détecter dans l’obscurité totale ?

Oui. La voie thermique détecte les différences de chaleur indépendamment de la lumière ambiante, tandis que la voie optique passe à 0 lux grâce à l’IR jusqu’à 15 m. Le projecteur à lumière blanche peut aussi s’allumer pour dissuader et améliorer la couleur. Ensemble, ces fonctions assurent détection et identification fiable de nuit comme par faible luminosité.

Quelle est la précision et la plage de mesure de température ?

La caméra couvre une plage de -20 °C à 150 °C, avec une précision typique de ±8 °C, dépendante de l’environnement, de la cible et des calibrations. Vous pouvez définir jusqu’à 21 règles (10 points, 10 zones, 1 ligne) pour surveiller des équipements, zones sensibles ou seuils critiques, et déclencher des alarmes visuelles et audio en temps réel.

Quelles sont les performances de la partie optique grand angle ?

La voie optique utilise un capteur 1/2.7″ Progressive Scan CMOS avec objectif 2,2 mm offrant 117,8° × 70,4°. Elle enregistre jusqu’à 2688 × 1520 à 25/30 ips, avec WDR 120 dB pour les scènes à fort contraste et une sensibilité de 0,0176 lux @F2.25 (AGC ON). L’IR 15 m et la vitesse d’obturation 1 s à 1/100 000 s garantissent des images nettes.

Quels scénarios de détection intelligente sont disponibles ?

La DS-2TD1228-2/QA(BLACK) propose le franchissement de ligne, l’intrusion, l’entrée/sortie, la détection incendie/fumée et la détection de tabagisme. Un filtre anti-réflexion solaire limite les faux positifs. Les portées VCA sont de 16 m pour les humains et 48 m pour les véhicules. Ces algorithmes accroissent la précision et réduisent les alertes inutiles sur sites industriels ou tertiaires.

Comment s’effectue l’alimentation et l’intégration réseau ?

Vous pouvez alimenter la caméra en 12 VDC ±25% via prise coaxiale Ø5,5 mm ou en PoE 802.3af (class 3). L’interface RJ45 10/100 M et RS‑485 facilitent la connexion. Les protocoles standards (IPv4/IPv6, HTTP/HTTPS, RTSP/RTP, TCP/UDP, ONVIF) garantissent une intégration fluide avec NVR, VMS et plateformes de vidéosurveillance modernes, sur réseaux 50/60 Hz.

La caméra est-elle adaptée aux environnements extérieurs difficiles ?

Oui. L’indice IP67 protège contre la poussière et l’immersion temporaire. La protection TVS 6000 V sécurise contre foudre et surtensions. La plage de fonctionnement de -40 °C à 65 °C et l’humidité jusqu’à 95% (sans condensation) assurent une fiabilité élevée en extérieur, sur sites industriels, logistiques, parkings ou périmètres exposés.

Quels sont les formats vidéo et taux d’images pris en charge ?

Le flux thermique principal atteint 25 ips avec plusieurs résolutions (jusqu’à 1280×720). La voie optique propose 25 ips en 50 Hz (2688×1520, 1920×1080, 1280×720) et 30 ips en 60 Hz. Les compressions H.265/H.264 sur flux principal et H.265/H.264/MJPEG sur sous-flux optimisent bande passante et stockage, tout en préservant la qualité d’image.

Quel stockage local et quelles E/S sont disponibles ?

La caméra accepte une carte MicroSD/SDHC/SDXC jusqu’à 256 Go pour l’enregistrement sur site. Elle dispose d’une entrée/sortie d’alarme (1 in 0–5 VDC, 1 out) pour scénarios avancés, ainsi qu’une entrée micro/ligne 3,5 mm (2–2,4 Vpp) et une sortie audio linéaire (600 Ω). Ces interfaces facilitent l’audio dissuasif, les capteurs externes et l’automatisation.

Quelle est la portée de la lumière blanche et de l’IR ?

Le projecteur à lumière blanche intégré atteint jusqu’à 30 m, idéal pour la dissuasion active et l’amélioration de la couleur. L’éclairage infrarouge de la voie optique couvre jusqu’à 15 m, assurant des images nettes dans l’obscurité totale. Combinées à la détection thermique, ces portées garantissent une surveillance cohérente et réactive en toutes conditions.

Le dôme est-il discret et facile à installer ?

Oui. Le format dôme et la finition noire permettent une intégration discrète. Ses dimensions de 138,3 × 138,3 × 123,1 mm et un poids de 940 g facilitent la pose au plafond ou en saillie. Le PoE simplifie le câblage, tandis que la consommation maximale de 6–6,5 W réduit les contraintes d’alimentation et améliore la fiabilité.

Quelles applications typiques pour ce dôme thermique+optique ?

Idéal pour périmètres extérieurs, entrepôts, zones de chargement, parkings et sites sensibles. La mesure de température (-20 °C à 150 °C) et les règles multiples aident à surveiller locaux techniques et équipements. Les analytics (intrusion, incendie/fumée, tabagisme) améliorent la sûreté, tandis que la dissuasion active lumière blanche + audio réduit incidents et pertes.
