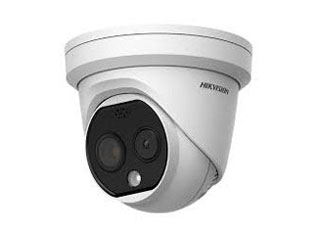

DS-2TD1228-3/QA Caméra dôme IP thermique et optique 4MP 256×192

DS-2TD1228-3/QA : la caméra dôme IP thermique et optique 4MP 256×192 qui sécurise et alerte intelligemment

La Hikvision DS-2TD1228-3/QA combine une caméra optique 4MP et un module thermique 256×192 pour offrir une surveillance fiable 24/7, même dans l’obscurité totale, les fumées ou les intempéries. Grâce à ses algorithmes VCA, ses alarmes audio-visuelles, son projecteur blanc et son IR 15 m, elle détecte, dissuade et enregistre automatiquement. Robuste (IP67, TVS 6000 V) et connectée (PoE, ONVIF), elle s’intègre facilement à votre réseau et stocke localement jusqu’à 256 Go. Idéale pour sites industriels, commerces, bâtiments publics et périmètres sensibles.

Double objectif: thermique 256×192 + optique 4MP

Alliez la précision thermique 256×192 (VOx non refroidi, 12 μm, NETD < 40 mK) à la finesse d’image 4MP (2688×1520). La focale thermique 3.6 mm (50.0° × 37.3°) révèle les écarts de température, tandis que l’optique 4.3 mm offre un grand champ de vue 84.0° × 43.1°. Le rendu reste exploitable en toute condition grâce au WDR 120 dB et aux options d’affichage thermique (Blanc chaud/Noir chaud, coloration de cible).

Détection et dissuasion actives

Recevez des alertes ciblées avec VCA: franchissement de ligne, intrusion, entrée/sortie de zone (jusqu’à 8 règles). La caméra déclenche une alarme visuelle via projecteur blanc (portée jusqu’à 30 m, clignotement réglable) et une alarme sonore (voix importables). Les actions configurables incluent enregistrement SD, relais, captures intelligentes, envoi FTP/e-mail. La portée de détection VCA atteint 24 m pour l’humain et 72 m pour le véhicule.

Vision nocturne et visibilité renforcée

L’IR intégré couvre jusqu’à 15 m pour la voie optique et la sensibilité minimale descend à 0, 0089 lux (F1.6, AGC ON) – voire 0 lux avec IR. La voie thermique ne nécessite aucune lumière et détecte les signatures thermiques dans la plage 8–14 μm. En complément, le projecteur blanc jusqu’à 30 m améliore la couleur de nuit, dissuade et favorise l’identification des intrus.

Mesure de température et sécurité incendie

Surveillez les anomalies thermiques avec 3 types de règles de mesure (21 au total: 10 points, 10 zones, 1 ligne), de −20 °C à 150 °C avec une précision ±8 °C. Les fonctions intelligentes incluent détection d’incendie, détection de fumée et filtre anti-reflet solaire, pour limiter les fausses alertes et accélérer la prise de décision en environnement industriel, tertiaire ou logistique.

Réseau, intégration et stockage simplifiés

Compatible H.265/H.264 (sous-flux MJPEG), ONVIF (Profile S, G), ISAPI et SDK Hikvision, la DS-2TD1228-3/QA s’intègre dans tout VMS moderne. Elle gère jusqu’à 20 vues simultanées et 32 utilisateurs, avec MicroSD/SDHC/SDXC jusqu’à 256 Go (ANR). Alimentation flexible 12 V DC ou PoE (802.3af Classe 3). Interface RJ45 10/100, RS-485, entrées/sorties d’alarme et audio complète.

Description technique de la DS-2TD1228-3/QA

Cette caméra dôme IP thermique et optique réunit un capteur thermique VOx 256×192 et un capteur optique 1/2.7″ Progressive Scan CMOS 4MP (2688×1520). La voie thermique 3.6 mm (F1.0) offre un IFOV de 3.33 mrad et un champ de 50.0° × 37.3°. La voie optique 4.3 mm (F1.6) fournit un champ de 84.0° × 43.1°, WDR 120 dB, vitesse d’obturation 1 s à 1/100 000 s, et une excellente sensibilité de 0, 0089 lux (0 lux avec IR).

Les flux vidéo atteignent 25 ips en thermique (jusqu’à 1280×720) et 25/30 ips en optique selon 50/60 Hz (jusqu’à 2688×1520). Les alarmes audio-visuelles, l’IR 15 m et le projecteur blanc jusqu’à 30 m renforcent la dissuasion. L’appareil est conçu pour durer: -40 °C à 65 °C, humidité ≤ 95 %, IP67, protection TVS 6000 V. Stockage local jusqu’à 256 Go, PoE 802.3af ou 12 V DC, et intégration ONVIF, SDK, API tiers.

Autres informations importantes

HikVision Thermal et Optical Dome Camera réseau, caméra dôme thermique double objectif: 4MP pour la caméra conventionnelle avec objectif 4.3 mm et IR de 15 m; caméra thermique 256 × 192 avec objectif 3.6 mm (50.00° × 37,30°), lumière blanche et alarme audio.

• Capteur thermique (type): Vanadium Oxide, FPA non refroidi (VOx)
• Résolution thermique: 256 × 192 pixels
• Taille de pixel thermique: 12 μm
• Plage spectrale thermique: 8 μm à 14 μm
• NETD: < 40 mK (25 °C, F1.1)
• Focale thermique: 3.6 mm
• IFOV (angle instantané): 3.33 mrad
• Champ de vue thermique: 50.0° × 37.3° (H × V)
• Distance minimale de mise au point (thermique): 0.4 m
• Ouverture thermique: F1.0
• Zoom numérique (thermique): ×2, ×4
• Capteur optique: 1/2.7″ Progressive Scan CMOS
• Résolution optique: 2688 × 1520 pixels
• Sensibilité minimale (optique): 0, 0089 lux (F1.6, AGC ON); 0 lux avec IR
• Vitesse d’obturation: 1 s à 1/100 000 s
• Focale optique: 4.3 mm
• Champ de vue optique: 84.0° × 43.1° (H × V)
• Ouverture optique: F1.6
• WDR: 120 dB
• Modes d’affichage thermique: Blanc chaud / Noir chaud (coloration de la cible supportée)
• Distance IR: Jusqu’à 15 m
• Projecteur blanc (portée): Jusqu’à 30 m
• Alarme visuelle: Projecteur blanc avec fréquences de clignotement réglables
• Alarme sonore: Oui (alertes prédéfinies et voix importables)
• Algorithmes intelligents VCA: Line crossing, intrusion, entrée de zone, sortie de zone (jusqu’à 8 règles)
• Plages et règles de mesure de température: 3 types de règles; 21 règles au total (10 points, 10 zones, 1 ligne)
• Plage de mesure de température: -20 °C à 150 °C
• Précision de mesure de température: ±8 °C
• Fonctions générales intelligentes: Détection d’incendie, détection de fumée, filtre anti-reflet solaire
• Flux vidéo principal (thermique): 25 ips (résolutions : 1280×720, 704×576, 640×512, 320×240)
• Flux vidéo principal (optique): 50 Hz : 25 ips (2688×1520, 1920×1080, 1280×720); 60 Hz : 30 ips (2688×1520, 1920×1080, 1280×720)
• Flux vidéo secondaire: Thermique : 25 ips (704×576, 640×512, 320×240); Optique : 25/30 ips selon fréquence
• Compression vidéo: H.265 / H.264 (sous-flux aussi MJPEG)
• Compression audio: G.722.1, G.711 ulaw/alaw, MP2L2, G.726, PCM
• Protocoles réseau principaux: IPv4/IPv6, HTTP/HTTPS, RTSP, RTP/RTCP, TCP/UDP, ONVIF (Profile S, G), 802.1x, QoS, FTP, SMTP, NTP, SNMP
• Stockage local: MicroSD/SDHC/SDXC jusqu’à 256 Go (prise en charge ANR)
• Capacités d’intégration: ISAPI, SDK Hikvision, ONVIF, API tiers
• Nombre de vues simultanées: Jusqu’à 20 canaux
• Utilisateurs et niveaux: Jusqu’à 32 utilisateurs (3 niveaux : Administrateur, Opérateur, Utilisateur)
• Entrées/Sorties d’alarme: 1 entrée d’alarme (0–5 VDC), 1 sortie d’alarme
• Actions d’alarme configurables: Enregistrement SD / sortie relais / capture intelligente / upload FTP / e-mail
• Entrée audio: 1 × jack 3, 5 mm (Mic In / Line In); Line In : 2–2, 4 V p-p, impédance sortie 1 kΩ ±10%
• Sortie audio: Niveau linéaire, impédance 600 Ω
• Interface de communication: 1 × RJ45 10/100 Mbit/s (auto-adaptatif); 1 × RS-485 (semi-duplex)
• Alimentation: 12 V DC ±25% (prise coaxiale Ø5, 5 mm) ou PoE (IEEE 802.3af, Classe 3)
• Consommation électrique: 12 V DC : 0, 5 A, Max 6 W; PoE : 42, 5–57 V, 0, 14–0, 22 A, Max 6, 5 W
• Température de fonctionnement: -40 °C à 65 °C
• Humidité de fonctionnement: ≤ 95 %
• Indice de protection: IP67
• Protection contre les surtensions: TVS 6000 V, protection contre les surtensions et transitoires de tension
• Dimensions: 138, 3 mm × 138, 3 mm × 123, 1 mm
• Masse: 940 g
• Portée de détection VCA (humain): 24 m
• Portée de détection VCA (véhicule): 72 m

FAQ – DS-2TD1228-3/QA Caméra dôme IP thermique et optique 4MP 256×192

La DS-2TD1228-3/QA peut-elle fonctionner de nuit sans aucune lumière?

Oui. La voie thermique (256×192, 8–14 μm) n’a pas besoin de lumière et détecte les signatures thermiques dans l’obscurité totale, la fumée ou le brouillard. La voie optique dispose d’un IR jusqu’à 15 m pour filmer en 0 lux, et d’un projecteur blanc jusqu’à 30 m pour une image couleur et la dissuasion active.

Quelles sont les fonctions d’alerte et de dissuasion intégrées?

Vous bénéficiez d’une alarme visuelle via projecteur blanc (fréquences de clignotement réglables) et d’une alarme sonore avec alertes prédéfinies ou voix importables. Les actions incluent enregistrement sur carte SD, sortie relais, captures intelligentes et envoi FTP/e-mail. Les événements sont pilotés par les règles VCA (franchissement, intrusion, zones).

La caméra mesure-t-elle la température et à quelle précision?

Oui. Trois types de règles sont disponibles, pour 21 règles au total (10 points, 10 zones, 1 ligne). La plage de mesure s’étend de −20 °C à 150 °C avec une précision de ±8 °C. Idéal pour la prévention, le contrôle de process et la détection précoce d’anomalies thermiques, d’échauffements d’équipements ou de départs de feu.

Quelles résolutions vidéo sont prises en charge?

Thermique: flux principal 25 ips jusqu’à 1280×720 (aussi 704×576, 640×512, 320×240). Optique: 25 ips (50 Hz) ou 30 ips (60 Hz) jusqu’à 2688×1520, ainsi que 1920×1080 et 1280×720. Un sous-flux est également disponible avec compatibilité MJPEG pour l’optique, selon la configuration.

Quels protocoles réseau et intégrations sont disponibles?

La caméra prend en charge IPv4/IPv6, HTTP/HTTPS, RTSP, RTP/RTCP, TCP/UDP, ONVIF (Profile S, G), 802.1x, QoS, FTP, SMTP, NTP, SNMP. Elle s’intègre via ISAPI, SDK Hikvision et API tiers, ce qui facilite la compatibilité avec les VMS et enregistreurs NVR. Jusqu’à 20 canaux de vues simultanées sont pris en charge.

Comment est-elle alimentée et quelle est sa consommation?

Deux options: 12 V DC ±25% via prise coaxiale Ø5, 5 mm, ou PoE IEEE 802.3af (Classe 3). La consommation est de 0, 5 A, max 6 W en 12 V DC; et 42, 5–57 V, 0, 14–0, 22 A, max 6, 5 W en PoE. Le PoE simplifie l’installation avec un seul câble réseau.

La DS-2TD1228-3/QA est-elle adaptée aux environnements difficiles?

Oui. Son indice IP67 la protège contre la poussière et l’eau. La plage de température de fonctionnement est de −40 °C à 65 °C avec humidité ≤ 95 %. Elle intègre une protection TVS 6000 V contre les surtensions et transitoires, idéale pour des sites extérieurs, industriels ou soumis à des intempéries.

Quelles options de stockage et d’utilisateurs sont disponibles?

Un emplacement MicroSD/SDHC/SDXC jusqu’à 256 Go est disponible avec prise en charge ANR pour sécuriser l’enregistrement en cas de perte réseau. Jusqu’à 32 utilisateurs peuvent être créés, avec trois niveaux de droits: Administrateur, Opérateur et Utilisateur. Les accès simultanés peuvent atteindre 20 canaux de vue.

Quelles interfaces et E/S la caméra propose-t-elle?

Elle inclut 1 × RJ45 10/100 Mbit/s auto-adaptatif, 1 × RS-485 semi-duplex, 1 entrée d’alarme (0–5 VDC), 1 sortie d’alarme, une entrée audio jack 3, 5 mm (Mic In/Line In, 2–2, 4 V p-p, 1 kΩ ±10%) et une sortie audio niveau linéaire (600 Ω). Parfait pour scénarios audio et domotique.

Quelle est la portée de détection pour humains et véhicules?

La portée de détection VCA pour un humain est d’environ 24 m, tandis que pour un véhicule elle atteint 72 m. Ces distances, associées au double objectif et aux algorithmes intelligents, permettent une surveillance périmétrique précise, avec moins de fausses alertes et une meilleure corrélation des événements thermique/optique.

Quelles sont les dimensions et la masse du dôme?

La DS-2TD1228-3/QA mesure 138, 3 mm × 138, 3 mm × 123, 1 mm pour une masse de 940 g. Son format dôme facilite une installation discrète au mur ou au plafond, avec un design robuste et une gestion thermique optimisée. Elle s’intègre visuellement dans la plupart des environnements professionnels.
