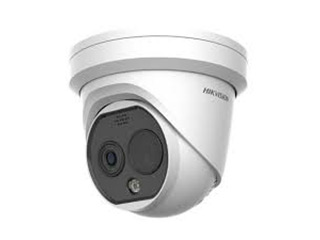

DS-2TD1228T-3/QA(B) Caméra dôme thermique IP mesure température

DS-2TD1228T-3/QA(B) Caméra dôme thermique IP mesure température — sécurité proactive et mesure fiable en temps réel

La DS-2TD1228T-3/QA(B) Caméra dôme thermique IP mesure température associe un module thermique 256×192 et un module optique 4MP pour fournir une détection précise, une mesure de température -20 °C à 550 °C et des alertes audio-visuelles instantanées. Grâce à la fusion bi-spectre, au WDR 120 dB et à l’IR 15 m, vous identifiez les menaces dans toutes les conditions. Compatible ONVIF (Profil S/G), PoE et carte MicroSD jusqu’à 256 Go, elle s’intègre facilement à votre réseau et renforce la sécurité des sites exigeants.

Mesure de température précise et fiable

Obtenez des mesures fiables de -20 °C à 550 °C avec une précision Max (±2 °C, ±2 %). Le capteur thermique à matrice plan focal non refroidi (oxyde de vanadium) atteint un NETD ≤ 40 mK (à 25 °C, F1.0), garantissant une discrimination fine des écarts thermiques. Trois types de règles de mesure (10 points, 10 zones, 1 ligne) totalisant 21 règles permettent des scénarios de supervision avancés et des alertes rapides, idéales pour la prévention des surchauffes et la surveillance industrielle.

Vision bi-spectre et identification renforcée

La DS-2TD1228T-3/QA(B) combine un canal thermique 256 × 192 (objectif 3,6 mm, 50,0° × 37,3°) et un canal optique 4MP 2688 × 1520 (objectif 4,3 mm, 84° × 43,1°). La fusion d’image bi-spectre superpose les détails optiques sur l’infrarouge, tandis que l’image-dans-l’image affiche la zone thermique sur l’optique. La coloration de cible (blanc chaud/noir chaud) facilite l’analyse. Résultat: détection améliorée, contextualisation immédiate et réduction des fausses alarmes.

Alertes audio-visuelles et IR intelligents

La lumière blanche atteint 30 m avec fréquences de clignotement réglables, et l’alarme audio propose 3 messages prédéfinis plus 6 personnalisables pour les VCA et exceptions de température. L’IR intelligent couvre jusqu’à 15 m avec intensité et angle ajustés automatiquement, garantissant une scène uniformément éclairée. Cette approche dissuasive et proactive accélère l’intervention, augmente la sécurité périmétrique et renforce l’efficacité opérationnelle jour et nuit.

Image 4MP, WDR 120 dB et performances en basse lumière

Le capteur optique 1/2,7″ CMOS délivre 2688 × 1520 à 25/30 ips, avec WDR 120 dB pour gérer les contre-jours complexes. La commutation jour/nuit par filtre IR, une illumination minimale de 0,0176 Lux @ F2.25 (AGC ON) et 0 Lux avec IR garantissent une image claire. Les vitesses d’obturation de 1 s à 1/100 000 s et les réglages de balance des blancs (MWB/AWB1/Verrouillé/Fluorescent/Incandescent/Lumière chaude/Lumière naturelle) assurent un rendu optimal.

Connectivité complète et intégration ouverte

Compatible IPv4/IPv6, HTTP/HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP/RTCP/RTP, TCP/UDP/IGMP/ICMP/DHCP/PPPoE/Bonjour, SFTP, SRTP et TLS. Stockage MicroSD/SDHC/SDXC jusqu’à 256 Go, NAS (NFS, SMB/CIFS) et ANR. APIs: ISAPI, SDK Hikvision, ISUP, ONVIF (Profil S, Profil G). Jusqu’à 20 canaux en visualisation simultanée, 32 utilisateurs avec 3 niveaux d’accès et sécurité renforcée (authentification, MAC binding, HTTPS, 802.1x, filtrage IP).

Description technique de la DS-2TD1228T-3/QA(B) Caméra dôme thermique IP mesure température

Le module thermique 256 × 192 pixels repose sur une matrice à plan focal non refroidi à l’oxyde de vanadium, avec distance entre pixels de 12 μm, plage spectrale 8–14 μm, NETD ≤ 40 mK (à 25 °C, F1.0) et objectif 3,6 mm (ouverture F1.0). Il offre un IFOV de 3,33 mrad, un champ de vision 50,0° × 37,3° (H × V), une mise au point minimale de 0,5 m et un zoom numérique ×2/×4. Les modes de coloration blanc chaud et noir chaud améliorent la lisibilité des scènes thermiques.

Le module optique 4MP (1/2,7″ CMOS à balayage progressif) délivre 2688 × 1520 avec une focale de 4,3 mm et un champ de vision 84° × 43,1°. Il intègre WDR 120 dB, filtre IR à commutation automatique, obturateur 1 s à 1/100 000 s, illumination minimale 0,0176 Lux @ (F2.25, AGC ON) et 0 Lux avec IR. La fusion d’image bi-spectre et l’image-dans-l’image assurent une contextualisation précise, tandis que l’IR jusqu’à 15 m et la lumière blanche jusqu’à 30 m activent des réponses dissuasives.

Autres informations importantes

Module thermique

• Capteur d’image: Matrice à plan focal non refroidi à l’oxyde de vanadium
• Résolution: 256 × 192 pixels; Distance entre les pixels: 12 μm
• Plage spectrale: 8 μm à 14 μm; NETD: ≤ 40 mK (à 25 °C, F1.0)
• Distance focale: 3,6 mm; IFOV: 3,33 mrad; Ouverture: F1.0
• Champ de vision: 50,0° × 37,3° (H × V); Distance minimale de mise au point: 0,5 m
• Zoom numérique: ×2, ×4

Module optique

• Capteur d’image: 1/2,7″ CMOS à balayage progressif
• Résolution: 2688 × 1520 pixels
• Distance focale: 4,3 mm; Champ de vision: 84° × 43,1° (H × V)
• Vitesse d’obturation: 1 s à 1/100 000 s
• Balance des blancs: MWB/AWB1/Verrouillé/Fluorescent/Incandescent/Lumière chaude/Lumière naturelle
• Mode Jour & Nuit: Filtre IR avec commutation automatique; WDR: 120 dB
• Illumination minimale: 0,0176 Lux @ (F2.25, AGC ON); 0 Lux avec IR

Effet de l’image

• Fusion d’image bi-spectre: Affichage des détails du canal optique sur le canal thermique
• Image dans l’image: Affichage partiel de l’image thermique sur l’écran complet du canal optique
• Coloration de la cible: Oui, modes blanc chaud et noir chaud

Illuminateur

• Distance IR: Jusqu’à 15 m
• Intensité et angle IR: Ajustés automatiquement

Alarme sonore et visuelle

• Portée de la lumière blanche: Jusqu’à 30 m; alarme visuelle avec fréquences de clignotement réglables
• Alarme audio: Pour VCA et exception de température; 3 alertes vocales prédéfinies + 6 personnalisables

Fonction intelligente

• VCA: 4 règles (franchissement de ligne, intrusion, entrée de région, sortie de région), jusqu’à 8 règles VCA au total
• Mesure de température: 3 types, 21 règles au total (10 points, 10 zones, 1 ligne)
• Plage: -20 °C à 550 °C; Précision: Max (±2 °C, ±2 %)
• Fonctions générales: Détection d’incendie, détection de fumée, détection de tabagisme, filtre de réflexion solaire, filtre d’alarme de chariot élévateur
• Portée VCA: Humains 24 m; Véhicules 72 m

Vidéo et audio

• Flux principal thermique: 25 fps (1280 × 720, 704 × 576, 640 × 512, 320 × 240)
• Flux principal optique: 50 Hz: 25 fps (2688 × 1520, 1920 × 1080, 1280 × 720); 60 Hz: 30 fps (2688 × 1520, 1920 × 1080, 1280 × 720)
• Flux secondaire thermique: 25 fps (704 × 576, 640 × 512, 320 × 240)
• Flux secondaire optique: 50 Hz: 25 fps (704 × 576, 352 × 288); 60 Hz: 30 fps (704 × 480, 352 × 240)
• Compression vidéo: H.265/H.264 (principal); H.265/H.264/MJPEG (secondaire)
• Compression audio: G.722.1/G.711ulaw/G.711alaw/MP2L2/G.726/PCM

Réseau

• Protocoles: IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour, SFTP, SRTP, TLS
• Stockage: Carte MicroSD/SDHC/SDXC (jusqu’à 256 Go), NAS (NFS, SMB/CIFS), ANR
• API: ISAPI, SDK Hikvision, ISUP, ONVIF (Profil S, Profil G)
• Visualisation en direct: Jusqu’à 20 canaux simultanés
• Utilisateurs/Niveaux d’accès: Jusqu’à 32 utilisateurs; 3 niveaux (Administrateur, Opérateur, Utilisateur)
• Sécurité: Authentification utilisateur (ID/mot de passe), liaison d’adresse MAC, cryptage HTTPS, 802.1x, filtrage IP
• Client: iVMS-4200, Hik-Connect

Interface

• Sortie d’alarme: 2 sorties (actions configurables)
• Actions d’alarme: Enregistrement SD, sortie relais, capture intelligente, téléchargement FTP, liaison e-mail
• Entrée audio: 1 (Mic in/Line in 3,5 mm); Entrée ligne: 2–2,4 V [p-p]; Impédance de sortie: 1 kΩ ± 10 %
• Sortie audio: Niveau linéaire; impédance 600 Ω
• Communication: 1 × RJ45 10/100 M auto-adaptatif; 1 × RS-485 (half duplex)

Général

• Langue du menu: 32 langues dont le français
• Alimentation: 12 VDC ± 25 % (prise coaxiale φ 5,5 mm); PoE (802.3af, classe 3)
• Consommation: 12 VDC ± 25 % : 0,5 A, max. 6 W; PoE (802.3af, classe 3) : 36–57 V, 0,22–0,14 A, max. 6,5 W
• Température/Humidité de fonctionnement: -40 °C à 70 °C; 95 % ou moins
• Niveau de protection: IP67; protection foudre TVS 4000 V; surtensions; transitoires
• Dimensions: 138,3 mm × 138,3 mm × 123,1 mm; Poids: 940 g

FAQ — DS-2TD1228T-3/QA(B) Caméra dôme thermique IP mesure température

Comment la DS-2TD1228T-3/QA(B) mesure-t-elle la température et avec quelle précision ?

Elle intègre un module thermique 256 × 192 à matrice non refroidie (oxyde de vanadium) couvrant -20 °C à 550 °C. Vous disposez de 21 règles (10 points, 10 zones, 1 ligne) pour mesurer précisément des zones critiques. Sa précision est Max (±2 °C, ±2 %), avec un NETD ≤ 40 mK à 25 °C (F1.0), ce qui distingue de faibles variations thermiques et améliore la fiabilité des alertes et diagnostics.

La fusion bi-spectre apporte quoi par rapport à une caméra thermique seule ?

La fusion d’image superpose les détails optiques 4MP (2688 × 1520) sur le flux thermique, fournissant un contexte visuel précis pour localiser une anomalie de température. L’image-dans-l’image met la zone thermique sur l’écran optique complet, et la coloration (blanc chaud/noir chaud) améliore la lisibilité. Vous bénéficiez ainsi d’une identification plus rapide, d’une réduction des fausses alarmes et d’une meilleure prise de décision en conditions complexes.

Quelles options d’alimentation et de consommation sont disponibles ?

La caméra accepte 12 VDC ± 25 % via prise coaxiale φ 5,5 mm et le PoE (802.3af, classe 3). La consommation est maîtrisée: 12 VDC ± 25 % : 0,5 A, max. 6 W; en PoE 36–57 V, 0,22–0,14 A, max. 6,5 W. Ce double choix simplifie l’installation, réduit les câbles et assure une alimentation stable même dans des déploiements étendus, tout en préservant l’efficacité énergétique.

Quelles capacités d’alarme audio-visuelle et d’éclairage sont intégrées ?

La lumière blanche atteint jusqu’à 30 m, avec des fréquences de clignotement réglables pour la dissuasion. L’alarme audio gère trois types liés aux VCA et exceptions de température, avec 3 messages prédéfinis et 6 personnalisables. L’IR intelligent couvre 15 m et adapte automatiquement intensité et angle pour une scène homogène, assurant une réponse proactive, jour comme nuit, sans aveugler le champ de vision.

Quels formats vidéo et cadences la caméra prend-elle en charge ?

Thermique: 25 fps en 1280 × 720, 704 × 576, 640 × 512, 320 × 240. Optique: 50 Hz 25 fps (2688 × 1520, 1920 × 1080, 1280 × 720); 60 Hz 30 fps dans les mêmes résolutions. Le flux secondaire thermique est 25 fps (704 × 576, 640 × 512, 320 × 240) et l’optique 25/30 fps selon système. Les compressions incluent H.265/H.264 et MJPEG en secondaire, pour optimiser bande passante et stockage.

Comment s’intègre-t-elle à un VMS ou un NAS existant ?

La DS-2TD1228T-3/QA(B) est ouverte: ONVIF (Profil S, Profil G), ISAPI, SDK Hikvision et ISUP garantissent une intégration fluide. Côté stockage, carte MicroSD/SDHC/SDXC jusqu’à 256 Go et NAS via NFS ou SMB/CIFS. La fonction ANR sécurise les enregistrements en cas de coupure réseau. Avec jusqu’à 20 canaux de visualisation simultanée, elle s’insère facilement dans les architectures VMS modernes.

Quelles fonctions d’analyse vidéo intelligente (VCA) sont disponibles ?

Quatre types de règles VCA (franchissement de ligne, intrusion, entrée de région, sortie de région) jusqu’à 8 règles au total offrent une surveillance périmétrique fine. S’ajoutent la détection d’incendie, de fumée, de tabagisme, plus des filtres anti-réflexion solaire et anti-alarmes de chariot élévateur. Les portées VCA atteignent 24 m pour les humains et 72 m pour les véhicules, ce qui renforce la protection et la pertinence des alertes.

Quelles garanties de sécurité réseau et de gestion des accès ?

La caméra prend en charge HTTPS, TLS, SRTP, 802.1x, filtrage IP, liaison d’adresse MAC et authentification par ID/mot de passe. Jusqu’à 32 utilisateurs sont gérés en trois niveaux (Administrateur, Opérateur, Utilisateur), permettant une gouvernance granulaire. La compatibilité avec IPv4/IPv6, QoS, SFTP et un large ensemble de protocoles réseau assure une exploitation sécurisée, conforme aux politiques IT exigeantes et aux segments réseau stratifiés.

Est-elle adaptée aux environnements extérieurs difficiles ?

Oui. Classée IP67 et protégée contre la foudre (TVS 4000 V), les surtensions et les transitoires, elle fonctionne de -40 °C à 70 °C avec une humidité ≤ 95 %. Son boîtier robuste (138,3 × 138,3 × 123,1 mm) et un poids de 940 g garantissent durabilité et stabilité. Les performances IR 15 m et lumière blanche 30 m offrent une surveillance fiable par tous les temps.

Quelles interfaces physiques et audio sont disponibles ?

La caméra propose 2 sorties d’alarme avec actions configurables (enregistrement SD, relais, capture intelligente, FTP, e-mail). Côté audio, entrée Mic in/Line in 3,5 mm (2–2,4 V [p-p], impédance sortie 1 kΩ ± 10 %) et sortie audio niveau ligne (600 Ω). Réseau RJ45 10/100 M auto-adaptatif et RS-485 (half duplex) permettent des intégrations variées, y compris des périphériques tiers et contrôleurs.

Quels logiciels clients et options d’affichage sont fournis ?

La DS-2TD1228T-3/QA(B) fonctionne avec iVMS-4200 et Hik-Connect pour l’accès local et distant. Jusqu’à 20 canaux de visualisation en direct sont pris en charge simultanément, pratique pour les centres de supervision. Les modes d’affichage incluent la fusion bi-spectre, l’image-dans-l’image et la coloration blanc chaud/noir chaud, offrant une lecture claire et une compréhension rapide des événements critiques sur un même écran.
