DS-2TD2137T-4/QY Caméra thermique bullet 384×288, -20 à 550°C

DS-2TD2137T-4/QY : la caméra thermique bullet 384×288 qui sécurise, mesure et alerte de -20 à 550 °C

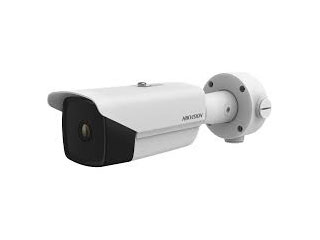

La DS-2TD2137T-4/QY Hikvision est une caméra thermique bullet 384×288 conçue pour la détection précoce des risques et la mesure de température fiable de -20 °C à 550 °C. Grâce à son VCA d’apprentissage en profondeur, sa détection d’incendie et sa précision ±2 °C/±2 %, elle réduit les fausses alertes et accélère vos interventions. Robuste (IP67, IK10, NEMA 4X) et alimentable en PoE, elle s’intègre facilement (ONVIF) et enregistre localement, pour une protection continue, en intérieur comme en extérieur, même dans les environnements difficiles.

Détection d’incendie et alertes précoces

Surveillez en continu zones industrielles, entrepôts ou locaux techniques. La DS-2TD2137T-4/QY détecte les départs de feu grâce à son capteur VOx 384×288 et à ses algorithmes d’apprentissage profond. Les règles VCA (traversée, intrusion, entrée/sortie de région) et la mesure thermique multi‑règles génèrent des alertes ciblées, réduisant les fausses alarmes. Résultat : une réaction plus rapide, moins d’immobilisations et une meilleure protection des biens, équipements et personnes, même dans l’obscurité, la fumée légère ou les conditions météo défavorables.

Mesure thermique fiable de -20 °C à 550 °C

Obtenez des relevés précis pour la maintenance prédictive et la sécurité. La plage -20 °C à 550 °C avec précision ±2 °C/±2 % s’adapte aux contrôles d’équipements électriques, CVCS, process ou zones sensibles. Définissez jusqu’à 21 règles (10 points, 10 zones, 1 ligne) et surveillez en temps réel les seuils critiques. Les palettes white hot/black hot et le traitement d’image avancé (AGC, DDE, 3D DNR) améliorent le contraste pour une interprétation rapide et sans ambiguïté.

Couverture large et intégration simplifiée

L’objectif grand angle offre un champ de vision jusqu’à 90° × 65° pour surveiller de vastes zones avec une seule caméra. Les flux jusqu’à 1280×720 à 25 ips (50 Hz) assurent une visualisation fluide via H.265/H.264/MJPEG. Compatible ONVIF (Profiles S & G), ISAPI et SDK, la DS-2TD2137T-4/QY s’intègre dans les VMS/NVR existants. L’alimentation 24 VAC, 12 VDC ou PoE 802.3af (classe 3) simplifie le déploiement et réduit les coûts d’infrastructure.

Robustesse industrielle et continuité de service

Conçue pour durer, la caméra est certifiée IP67, IK10, NEMA 4X, avec protection TVS 4000 V contre surtensions et foudre. Elle fonctionne de -40 °C à 65 °C, humidité ≤95 %, pour des performances constantes en extérieur comme en sites exigeants. Le stockage local microSD jusqu’à 256 Go, le NAS/ANR et la sortie analogique BNC assurent des enregistrements redondants. Une garantie détecteur annoncée 10 ans renforce la confiance sur la qualité du cœur thermique.

Description technique de la DS-2TD2137T-4/QY

La DS-2TD2137T-4/QY est une caméra thermique bullet Hikvision à détecteur VOx non refroidi (FPA) 384×288 px, pixel 17 μm, spectre 8–14 μm et NETD ≤35 mK (à 25 °C, F#1.0). Son optique offre une longueur focale de 4,4 mm (objectif 4 mm annoncé), ouverture F1.0, IFOV 3,86 mrad, champ de vision jusqu’à 90° × 65° (90° × 65,3° en spécification détaillée) et mise au point minimale 0,3 m. Elle propose des palettes white hot/black hot et un zoom numérique ×2/×4/×8.

La mesure de température couvre -20 °C à 550 °C, avec précision Max (±2 °C, ±2 %), et jusqu’à 21 règles (10 points, 10 zones, 1 ligne). Le VCA deep learning inclut traversée de ligne, intrusion, entrée/sortie de région (jusqu’à 8 règles) et la détection d’incendie. Les flux principaux/secondaires/tiers atteignent 25 ips (50 Hz) en 1280×720, 704×576, 352×288, 384×288, avec compressions H.265/H.264 (principal) et H.265/H.264/MJPEG (secondaire/tertiaire).

Autres informations importantes

• Marque et modèle: Hikvision DS-2TD2137T-4/QY, caméra thermique bullet à objectif unique.
• Plage de mesure: -20 °C à 550 °C; précision de mesure: Max (±2 °C, ±2 %).
• Détection d’incendie et VCA d’apprentissage en profondeur.
• Détecteur thermique: Vanadium oxide (VOx) non refroidi (FPA); résolution 384 × 288 px; taille de pixel 17 μm; gamme spectrale 8–14 μm; NETD ≤35 mK (25 °C, F#1.0).
• Optique: longueur focale 4,4 mm; objectif 4 mm (90° × 65° annoncé); IFOV 3,86 mrad; ouverture F1.0; FOV (H × V) 90° × 65,3°; distance mini de mise au point 0,3 m.
• Zoom numérique ×2, ×4, ×8; coloration de cible white hot/black hot.
• Analyse vidéo intelligente (VCA): 4 règles (traversée de ligne, intrusion, entrée de région, sortie de région) — jusqu’à 8 règles paramétrables.
• Mesure de température (règles): 3 types, 21 règles (10 points, 10 zones, 1 ligne).
• Flux vidéo/images par seconde: principal/secondaire/troisième à 25 ips (50 Hz) pour 1280×720, 704×576, 352×288, 384×288.
• Compression vidéo: H.265/H.264 (flux principal); H.265/H.264/MJPEG (flux secondaire/tertiaire).
• Compression audio: G.722.1, G.711 ulaw/alaw, MP2L2, G.726, PCM.
• Stockage: MicroSD/SDHC/SDXC jusqu’à 256 Go; NAS (NFS, SMB/CIFS); ANR.
• Protocoles réseau: IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour, SFTP, SRTP, SSL.
• API/compatibilités: ISAPI, SDK, ONVIF (Profile S, Profile G).
• Entrées/sorties d’alarme: 2 entrées (0–5 VDC); 2 sorties d’alarme.
• Entrées/sorties audio: 1 entrée audio (jack 3,5 mm, 2–2,4 V p‑p); sortie audio niveau linéaire, impédance 600 Ω.
• Interfaces: 1 × RJ45 10/100 Mbit/s; 1 × RS‑485 (half duplex).
• Sortie analogique: 1,0 V p‑p / 75 Ω, PAL/NTSC (BNC).
• Alimentation: 24 VAC ±25 %; 12 VDC ±25 %; PoE 802.3af (classe 3).
• Consommation: max ≈ 5 W (24 VAC/12 VDC); PoE max ≈ 5,5 W (44–57 V, 0,1–0,13 A); courants indiqués par tension selon répartition constructeur.
• Environnement: -40 °C à 65 °C; humidité ≤95 %.
• Robustesse: IP67; protection TVS 4000 V (parafoudre/surtension); boîtier IK10; NEMA 4X.
• Dimensions (L × l × H): 351,3 × 113,5 × 115,2 mm; poids ≈ 1,77 kg.
• Plage de détection VCA indicative: humains 28 m; véhicules 84 m.
• Traitements d’image: Linear, histogram, AGC thermique auto‑adaptatif, DDE, 3D DNR.
• Langues du menu: multi‑langues (dont français).
• Remarque garantie détecteur: détecteur de haute qualité annoncé avec garantie 10 ans.

FAQ — DS-2TD2137T-4/QY Caméra thermique bullet 384×288, -20 à 550°C

À quoi sert principalement la DS-2TD2137T-4/QY ?

Cette caméra thermique bullet 384×288 est conçue pour la détection précoce des risques et la mesure de température de -20 °C à 550 °C avec précision ±2 °C/±2 %. Elle excelle pour la prévention des incendies, la maintenance prédictive, le contrôle de process et la surveillance périmétrique par faible visibilité. Son VCA d’apprentissage profond et ses règles thermiques multipoints/zonales déclenchent des alertes fiables, limitant les fausses alarmes et accélérant les interventions.

La caméra est‑elle adaptée aux environnements extérieurs sévères ?

Oui. Elle est certifiée IP67, IK10 et NEMA 4X, avec protection TVS 4000 V contre les surtensions. Elle fonctionne de -40 °C à 65 °C et supporte une humidité ≤95 %. Ces caractéristiques garantissent sa résistance aux chocs, à la poussière, à l’eau, au vent salin et aux variations de température, tout en assurant une qualité d’image thermique stable et une continuité de service dans des sites industriels ou en extérieur.

Quel est l’intérêt du VCA d’apprentissage en profondeur ?

Le deep learning améliore la pertinence des détections et réduit les fausses alertes. La DS-2TD2137T-4/QY propose jusqu’à 8 règles de VCA (traversée de ligne, intrusion, entrée/sortie de région) et une détection d’incendie. Couplées aux 21 règles de mesure thermique (10 points, 10 zones, 1 ligne), ces fonctions permettent un déclenchement d’alarme précis sur des zones critiques, favorisant une surveillance proactive et une réaction plus rapide des équipes de sécurité et de maintenance.

Quelles résolutions et compressions vidéo sont disponibles ?

Les flux principal, secondaire et troisième atteignent 25 ips (50 Hz) pour 1280×720, 704×576, 352×288 et 384×288. La caméra prend en charge H.265/H.264 sur le flux principal et H.265/H.264/MJPEG pour les flux secondaire/tertiaire. Cette flexibilité optimise la bande passante et le stockage tout en assurant une visualisation fluide, y compris via des enregistreurs et VMS compatibles ONVIF Profile S et Profile G.

Comment se passe l’intégration réseau et la cybersécurité ?

La DS-2TD2137T-4/QY prend en charge de nombreux protocoles: IPv4/IPv6, HTTP/HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS/DDNS, NTP, RTSP/RTCP/RTP, TCP/UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour, SFTP, SRTP et SSL. Les API ISAPI, SDK et ONVIF (Profiles S & G) facilitent l’intégration aux VMS/NVR. Le support HTTPS, 802.1x, SRTP et SFTP renforce la confidentialité et l’authentification pour une mise en réseau sécurisée.

Quelle est la configuration optique et la couverture de scène ?

La caméra utilise un détecteur VOx 384×288 avec longueur focale 4,4 mm (objectif 4 mm annoncé), ouverture F1.0 et IFOV 3,86 mrad. Elle offre un large champ de vision: jusqu’à 90° × 65° (90° × 65,3° en fiche détaillée), idéal pour couvrir des zones étendues. Le zoom numérique ×2/×4/×8 et les palettes white hot/black hot facilitent l’analyse. Les distances VCA indicatives: 28 m pour humains, 84 m pour véhicules.

Comment fonctionne la mesure de température et quelle précision espérer ?

La plage de mesure va de -20 °C à 550 °C, avec une précision Max (±2 °C, ±2 %). Vous pouvez définir 21 règles au total: 10 points, 10 zones et 1 ligne, pour surveiller des composants, armoires, convoyeurs ou zones de stockage. Les traitements AGC thermique auto‑adaptatif, DDE et 3D DNR améliorent la lisibilité. Les alertes se déclenchent dès franchissement de seuils, pour une maintenance proactive et une sécurité renforcée.

Quelles options d’alimentation et de consommation sont disponibles ?

La DS-2TD2137T-4/QY s’alimente en 24 VAC ±25 %, 12 VDC ±25 % ou PoE 802.3af (classe 3). Sa consommation est maîtrisée: ≈5 W en 24 VAC/12 VDC, et ≈5,5 W via PoE (44–57 V, 0,1–0,13 A). Cette polyvalence facilite le déploiement, y compris sur des infrastructures existantes PoE, et réduit les coûts d’installation tout en garantissant une fiabilité électrique et une redondance d’alimentation possible.

Quels stockages et interfaces propose la caméra ?

La caméra accepte les cartes MicroSD/SDHC/SDXC jusqu’à 256 Go, le stockage NAS (NFS, SMB/CIFS) et la continuité ANR. Côté interfaces: 1× RJ45 10/100 Mbit/s, 1× RS‑485 (half duplex), 2 entrées d’alarme (0–5 VDC), 2 sorties d’alarme, entrée audio 3,5 mm (2–2,4 V p‑p), sortie audio niveau ligne 600 Ω et une sortie analogique BNC 1,0 V p‑p/75 Ω en PAL/NTSC pour la compatibilité legacy.

Quelles sont les dimensions, le poids et la garantie du détecteur ?

La DS-2TD2137T-4/QY mesure 351,3 × 113,5 × 115,2 mm pour un poids d’environ 1,77 kg. Le boîtier robuste répond aux exigences IK10 et NEMA 4X, avec protection TVS 4000 V. Le détecteur VOx est annoncé avec une garantie de 10 ans, gage de durabilité et de stabilité des performances thermiques, un point déterminant pour les sites industriels et les installations où la continuité d’exploitation est prioritaire.

La caméra est‑elle multilingue et quelles palettes d’affichage propose‑t‑elle ?

Oui, l’interface est multi‑langues, dont le français, simplifiant la configuration et l’exploitation. Côté rendu thermique, vous bénéficiez des palettes white hot et black hot pour une lecture intuitive des gradients de chaleur. Les traitements Linear, histogram, AGC thermique auto‑adaptatif, DDE et 3D DNR optimisent le contraste et le bruit, améliorant l’interprétation des scènes complexes et la détection des anomalies discrètes.
