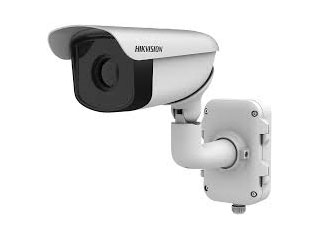

DS-2TD2367-100/PY Caméra thermique 640×512 100 mm IP67 Bullet

DS-2TD2367-100/PY : sécurisez de grandes distances avec une caméra thermique 640×512 ultra-précise et IP67

La DS-2TD2367-100/PY est une caméra thermique Bullet Hikvision conçue pour la surveillance longue portée et la détection fiable par tous les temps. Son capteur VOx 640×512 et son objectif 100 mm offrent un champ de vision étroit pour identifier personnes et véhicules à grande distance, même dans l’obscurité totale, la fumée ou le brouillard. Sa peinture anti-corrosion et sa conformité NEMA-4X, associées à l’IP67 et à la protection TVS 6000 V, garantissent une robustesse exceptionnelle. Compression H.265/H.264, stockage local/NAS et PoE simplifient l’intégration.

Surveillance longue portée et précision 640×512

Avec une résolution thermique 640×512 (pas 17 μm) et un objectif 100 mm, la DS-2TD2367-100/PY concentre le champ de vision pour capter des détails thermiques fins, avec un NETD < 35 mK pour distinguer de très faibles écarts de température. Elle offre une portée VCA estimée jusqu’à 700 m pour les personnes et 2100 m pour les véhicules, assurant une détection précoce et une classification plus efficace sur des périmètres étendus ou des sites industriels sensibles.

Analyses intelligentes, mesure et détection incendie

La caméra embarque des analyses VCA (franchissement de ligne, intrusion, entrée/sortie de région) jusqu’à 8 règles, une détection d’exception de température et une détection incendie dynamique jusqu’à 10 points. Elle mesure la température sur 10 points, 10 zones et 1 ligne, avec une plage -20 °C à 150 °C et une précision maximale ±8 °C ou ±8 %. Ces fonctions transforment les données thermiques en alertes exploitables pour la sûreté et la maintenance.

Robustesse extrême : IP67, NEMA-4X, anti-corrosion

Conçue pour résister aux environnements les plus durs, la DS-2TD2367-100/PY bénéficie d’un indice IP67, d’une peinture anti-corrosion et d’une conformité NEMA-4X. Elle opère de -40 °C à 65 °C avec une humidité ≤ 90 %, et intègre une protection TVS 6000 V contre les surtensions et transitoires. Cette durabilité réduit les arrêts et les coûts de maintenance, tout en garantissant une disponibilité maximale, en zone côtière, industrielle ou extérieure exposée.

Intégration réseau complète et déploiement simplifié

La caméra thermique Bullet prend en charge H.265/H.264 (MJPEG sur flux secondaire/tiers), jusqu’à 25 fps, le PoE 802.3at et un large éventail de protocoles (RTSP/RTCP/RTP, HTTPS, 802.1x, SNMP, etc.). Le stockage MicroSD jusqu’à 256 Go, NAS et l’ANR sécurisent les enregistrements. Les interfaces RJ45, RS‑485 et fibre monomode 20 km facilitent l’architecture sur sites étendus. Résultat : une mise en service rapide et une interopérabilité éprouvée.

Description technique

La DS-2TD2367-100/PY est une caméra thermique Bullet Hikvision dotée d’un capteur VOx (oxyde de vanadium) non refroidi 640×512 (pas de 17 μm) avec NETD < 35 mK (25 °C, F#=1.0). Son objectif 100 mm F1.2 offre un IFOV de 0,17 mrad et un champ de vision serré pour la longue portée. Champ de vision indiqué 6,23° × 4,98° et, selon la fiche détaillée, 6,22° × 4,96°. Distance minimale de mise au point 160 m, zoom numérique ×2/×4/×8, modes d’affichage White hot et Black hot avec coloration de cible.

La caméra mesure de -20 °C à 150 °C avec une précision maximale de ±8 °C ou ±8 % (selon condition). Elle délivre jusqu’à 25 ips aux résolutions 1280×720, 704×576, 640×512 et 352×288, avec compressions H.265/H.264 (MJPEG sur flux secondaire/tiers). L’enveloppe IP67 avec peinture anti-corrosion et conformité NEMA-4X, la protection TVS 6000 V et une température de service -40 °C à 65 °C assurent une fiabilité remarquable pour la sûreté périmétrique et l’alerte incendie.

Autres informations importantes

• Type de capteur : Capteur thermique VOx (Vanadium Oxide) non refroidi.
• Résolution thermique : 640 × 512 pixels (17 μm) · NETD < 35 mK (25 °C, F# = 1.0).
• Bande spectrale : 8 μm – 14 μm.
• Longueur focale : 100 mm · Ouverture F1.2 · IFOV 0,17 mrad · Champ de vision 6,22° × 4,96° (et 6,23° × 4,98° selon fiche courte).
• Distance minimale de mise au point : 160 m.
• Zoom numérique : ×2, ×4, ×8.
• Plage de température mesurable : -20 °C à 150 °C. Précision maximale : ±8 °C ou ±8 % (selon condition).
• Fonctions d’analyse et alarmes : VCA (ligne, intrusion, entrée/randonnée de région) jusqu’à 8 règles ; détection d’exception de température ; détection incendie dynamique (jusqu’à 10 points) ; mesure de température (10 points, 10 zones, 1 ligne).
• Modes d’affichage thermique : White hot, Black hot (coloration cible supportée).
• Fréquence d’images vidéo : Principal/Sub/Tiers : jusqu’à 25 fps (résolutions 1280×720, 704×576, 640×512, 352×288).
• Compression vidéo : H.265 / H.264 (MJPEG disponible sur sous/tiers flux).
• Audio : Entrée audio 1 × 3,5 mm (Mic/Line, 2–2.4 V p‑p, impédance sortie 1 kΩ ±10 %) ; Sortie audio linéaire, impédance 600 Ω.
• Protocoles réseau : IPv4/IPv6, HTTP/HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP/RTCP/RTP, TCP/UDP, IGMP, ICMP, DHCP, PPPoE, SRTP, SFTP.
• Stockage : MicroSD/SDHC/SDXC jusqu’à 256 Go ; NAS (NFS, SMB/CIFS) ; ANR supporté.
• Interfaces physiques : 1 × RJ45 10/100 Mbit/s ; 1 × RS-485 ; 1 × interface fibre monomode (TX 1310 nm / RX 1550 nm, distance 20 km, vitesse 100 M).
• Entrées/Sorties d’alarme : 2 entrées (0–5 VDC) ; 2 sorties (configurables).
• Alimentation : 24 VAC ±25% via bornier à deux fils ou PoE (802.3at, classe 4).
• Consommation électrique : 18–30 VAC : 0,13–0,22 A (max 5 W) ; 9–15 VDC : 0,37–0,61 A (max 5 W) ; PoE 44–57 V : 0,1–0,13 A (max 5,5 W).
• Température et humidité de fonctionnement : -40 °C à 65 °C ; humidité ≤ 90 %.
• Indice de protection et protections électriques : IP67 ; protection TVS 6000 V, protection contre les surtensions/transitoires.
• Peinture anti-corrosion ; conformité NEMA-4X.
• Dimensions (L × P × H) : 535 mm × 400 mm × 171 mm.
• Poids : ≈ 6,40 kg.
• Portée VCA estimée : Détection personnes jusqu’à 700 m ; véhicules jusqu’à 2100 m.
• Remarques optiques et garantie détecteur : Détecteur VOx non refroidi, garantie 10 ans sur le détecteur.

FAQ

La DS-2TD2367-100/PY peut-elle détecter à travers la fumée, le brouillard ou l’obscurité totale ?

Oui. Cette caméra thermique 640×512 détecte le rayonnement infrarouge dans la bande 8–14 μm, indépendante de la lumière visible. Elle voit donc à travers l’obscurité totale et reste performante dans la fumée légère, le brouillard ou la poussière. Les conditions atmosphériques extrêmes peuvent réduire la portée, mais l’objectif 100 mm et le NETD < 35 mK maximisent la sensibilité et la distance utile.

Quelle est la portée de détection pour personnes et véhicules ?

La portée VCA estimée de la DS-2TD2367-100/PY atteint environ 700 m pour la détection de personnes et 2100 m pour la détection de véhicules. Ces valeurs dépendent de la scène (contraste thermique, conditions météo, perspective et masques). Grâce au champ de vision étroit du 100 mm et à la résolution 640×512, la caméra est adaptée aux périmètres étendus, sites industriels et infrastructures linéaires.

La caméra mesure-t-elle la température et avec quelle précision ?

Oui. Elle mesure de -20 °C à 150 °C avec une précision maximale de ±8 °C ou ±8 % (selon condition). Vous pouvez définir jusqu’à 10 points, 10 zones et 1 ligne de mesure pour surveiller des équipements, détecter des surchauffes ou déclencher des alertes. Le NETD < 35 mK aide à discerner de faibles variations de température pour une maintenance plus prédictive.

Quelles fonctions d’analyse intelligente sont disponibles ?

La DS-2TD2367-100/PY propose des règles VCA jusqu’à 8 scénarios (franchissement de ligne, intrusion, entrée/sortie de région), la détection d’exception de température et une détection incendie dynamique jusqu’à 10 points. Ces analyses convertissent les signatures thermiques en événements exploitables, réduisant les fausses alertes et optimisant la réactivité des opérateurs sur sites à grande échelle.

Quels formats vidéo et fréquences d’images sont pris en charge ?

La caméra fournit jusqu’à 25 ips sur les résolutions 1280×720, 704×576, 640×512 et 352×288. Elle encode en H.265/H.264, avec MJPEG disponible sur les flux secondaire et tiers. Cette flexibilité facilite l’intégration dans des VMS variés, optimise la bande passante et le stockage, tout en maintenant une bonne fluidité pour l’analyse et le contrôle en temps réel.

Quels sont les atouts de robustesse pour un usage extérieur exigeant ?

Elle est certifiée IP67 pour l’étanchéité à la poussière et à l’eau, reçoit une peinture anti-corrosion et est conforme NEMA-4X. La protection TVS 6000 V la prémunit contre les surtensions/transitoires. La caméra opère de -40 °C à 65 °C avec une humidité ≤ 90 %. Ce niveau de durabilité convient aux zones côtières, sites industriels, plateformes logistiques et installations critiques.

Quelles options de connectivité et de stockage sont disponibles ?

La DS-2TD2367-100/PY dispose d’un port RJ45 10/100 Mbit/s, d’un RS-485 et d’une interface fibre monomode (TX 1310 nm / RX 1550 nm) jusqu’à 20 km à 100 M. Elle supporte MicroSD/SDHC/SDXC jusqu’à 256 Go, NAS (NFS, SMB/CIFS) et l’ANR pour sécuriser les enregistrements en cas de coupure réseau. Les protocoles réseau incluent IPv4/IPv6, HTTPS, 802.1x, RTSP/RTP et plus.

Comment s’alimente la caméra et quelle est sa consommation ?

L’alimentation se fait en 24 VAC ±25% via bornier deux fils ou via PoE (802.3at, classe 4). Consommation typique : 18–30 VAC 0,13–0,22 A (max 5 W) ; 9–15 VDC 0,37–0,61 A (max 5 W) ; PoE 44–57 V 0,1–0,13 A (max 5,5 W). Cette flexibilité simplifie les déploiements sur sites neufs ou existants, en locaux techniques ou en mât.

La DS-2TD2367-100/PY est-elle compatible avec des politiques de cybersécurité ?

Oui. Elle prend en charge HTTPS, 802.1x, SRTP, SFTP, QoS, SNMP, ainsi que les protocoles IP courants. Le chiffrement et l’authentification réseau aident à protéger les flux et les accès. En complément, la segmentation réseau, la mise à jour régulière du firmware et la gestion des comptes/mandats renforcent la conformité aux politiques IT des environnements sensibles.

Quelles sont les dimensions, le poids et les options audio ?

Le boîtier Bullet mesure 535 × 400 × 171 mm pour un poids d’environ 6,40 kg, idéal pour un montage fixe robuste. Côté audio, la caméra offre une entrée 3,5 mm (Mic/Line, 2–2,4 V p‑p, impédance sortie 1 kΩ ±10 %) et une sortie audio linéaire 600 Ω. Ces interfaces facilitent l’intégration audio bidirectionnelle sur site.

Quelle garantie pour le détecteur et quelles précautions d’installation ?

Le détecteur VOx non refroidi bénéficie d’une garantie de 10 ans. Pour des performances optimales, montez la caméra sur un support stable, respectez la distance minimale de mise au point (160 m) et alignez l’optique 100 mm sur la zone critique. Utilisez la mise à la terre adaptée pour la protection TVS, et validez les règles VCA/mesure selon le scénario opérationnel.
