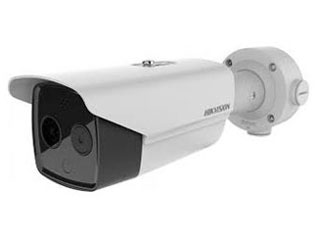

DS-2TD2617-10/QA Caméra thermique IP bi-spectrale 4MP IR 40m

DS-2TD2617-10/QA Caméra thermique IP bi-spectrale 4MP IR 40m — Détection instantanée, preuves nettes, dissuasion active

La DS-2TD2617-10/QA Caméra thermique IP bi-spectrale 4MP IR 40m de Hikvision combine un module thermique 160×120 et une caméra optique 4MP pour sécuriser efficacement vos sites, de jour comme de nuit. Grâce à l’IR 40 m, la lumière blanche, la sirène et le stroboscope, elle détecte, vérifie et dissuade en temps réel. Son boîtier IP67/IK10 et sa large plage de température garantissent une fiabilité extrême. Idéale pour périmètres, entrepôts, parkings et infrastructures critiques recherchant une surveillance proactive et des alertes précises.

Détection fiable jour et nuit

Le module thermique 160×120 à capteur VOx non refroidi et NETD < 40 mK détecte les variations de chaleur, même dans l’obscurité totale, la fumée ou le contre-jour. Couplé à l’optique 4MP (2688×1520) avec WDR 120 dB et IR 40 m, vous identifiez clairement les intrusions sans dépendre uniquement de la lumière ambiante. Résultat: moins de fausses alertes, une visibilité constante et une levée de doute rapide sur chaque événement détecté.

Double objectif bi-spectral et preuve visuelle

La DS-2TD2617-10/QA Caméra thermique IP bi-spectrale 4MP IR 40m associe une focale thermique de 9.7 mm (15.96° × 12.00°) à une focale optique de 8 mm (39.42° × 22.14°). Vous bénéficiez d’une détection thermique large et d’une identification visuelle détaillée sur un seul flux. Les modes d’affichage White hot/Black hot et la coloration de cibles facilitent l’analyse, tandis que les flux H.265/H.264 optimisent la bande passante sans sacrifier la qualité.

Dissuasion active intégrée

Réagissez immédiatement aux intrusions avec la lumière stroboscopique et l’alarme sonore intégrée. Le projecteur blanc propose des fréquences de clignotement réglables, tandis que la sirène offre 2 voix prédéfinies et 6 voix importables pour s’adapter aux scénarios. Combiné aux VCA (traversée de ligne, intrusion, entrée/sortie de région), le système déclenche automatiquement des réponses visibles et audibles, réduisant significativement les passages non autorisés.

Intégration réseau et stockage flexibles

Compatible ONVIF (S, G, T), ISAPI et SDK, la caméra s’intègre facilement à vos VMS. Les protocoles complets (IPv4/IPv6, HTTPS, RTSP, SNMP, QoS, 802.1x, etc.) assurent une interopérabilité maximale. En enregistrement, choisissez le microSD jusqu’à 256 Go, un NAS via NFS/SMB/CIFS, ou l’ANR pour résilience. Audio bidirectionnel, RS‑485, entrées/sorties d’alarme et sortie analogique BNC offrent un éventail de connexions pour répondre à toutes les architectures.

Conçue pour les environnements exigeants

Avec son indice IP67, sa résistance IK10 et sa plage de fonctionnement de -40 °C à 65 °C, la caméra assure une fiabilité à long terme en extérieur. La protection TVS 6000 V contre surtensions et transitoires renforce la robustesse électrique. L’alimentation 12 V DC ou PoE (802.3af classe 3) simplifie l’installation, tandis que son châssis compact assure une intégration discrète. Garantie détecteur 10 ans pour une tranquillité d’esprit durable.

Description technique

La DS-2TD2617-10/QA Caméra thermique IP bi-spectrale 4MP IR 40m réunit une imagerie thermique 160×120 (VOx non refroidi, FPA) et une imagerie optique 4MP (1/2.7″ CMOS) dans un boîtier bullet réseau. Côté thermique, sa focale de 9.7 mm, IFOV 1.75 mrad, ouverture F1.1 et NETD < 40 mK assurent une sensibilité élevée pour identifier des écarts de température subtils. Les modes White hot/Black hot, le zoom numérique ×2/×4 et 25 ips facilitent l’analyse.

Sur le plan optique, la focale 8 mm (F1.6), le WDR 120 dB, la sensibilité 0.0089 lux et l’IR 40 m offrent des images nettes, même en très basse lumière. La caméra propose H.265/H.264, sous‑flux H.265/H.264/MJPEG, 25/30 ips en 2688×1520, audio bidirectionnel multi-codecs, stockage microSD/NAS/ANR et interopérabilité ONVIF S/G/T. En sécurité périmétrique, les VCA et la dissuasion active (stroboscope + sirène) transforment chaque alerte en action rapide et efficace.

Autres informations importantes

• Marque / type : HikVision Thermal et Optical Bullet Camera réseau, caméra thermique double objectif.
• Caméra conventionnelle : 4MP (2688 × 1520), focale 8 mm, IR jusqu’à 40 m.
• Caméra thermique : 160 × 120, objectif 9.7 mm (15.96° × 12.00°), IFOV 1.75 mrad, ouverture F1.1, distance mini de mise au point 1.2 m, zoom numérique ×2/×4.
• Type de capteur thermique : Vanadium Oxide (VOx) non refroidi, FPA.
• Résolution thermique : 160 × 120 pixels.
• Pas de pixel thermique : 17 µm.
• Plage spectrale : 8 µm – 14 µm.
• NETD : < 40 mK (@ 25 °C, F# = 1.1).
• Champ de vision thermique (H × V) : 15.96° × 12.00°.
• Modes d’affichage thermique : White hot / Black hot (coloration cible prise en charge).
• Fréquence d’images thermique (flux principal) : 25 ips.
• Type de capteur optique : 1/2.7″ Progressive Scan CMOS.
• Résolution optique : 2688 × 1520 (≈ 4 MP).
• Sensibilité optique : 0.0089 lux (@ F1.6, AGC ON); 0 lux avec IR.
• Vitesse d’obturation optique : 1 s – 1/100000 s.
• Focale optique : 8 mm.
• Champ de vision optique (H × V) : 39.42° × 22.14°.
• Ouverture optique : F1.6.
• WDR (optique) : 120 dB.
• Portée IR : jusqu’à 40 m.
• Portée lumière blanche : jusqu’à 40 m.
• Alarme visuelle : projecteur blanc avec fréquences de clignotement réglables.
• Alarme sonore : oui (2 voix prédéfinies + 6 voix importables).
• Fréquence d’images optique (flux principal) : 25 ips (50 Hz) / 30 ips (60 Hz) en 2688×1520.
• Formats vidéo : H.265, H.264; sous‑flux : H.265 / H.264 / MJPEG.
• Compression audio : G.722.1, G.711u, G.711a, MP2L2, G.726, PCM.
• Stockage local : MicroSD/SDHC/SDXC jusqu’à 256 Go (slot MicroSD).
• Stockage réseau : NAS (NFS, SMB/CIFS) et ANR.
• Protocoles réseau : IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, TLS.
• Interopérabilité : ONVIF (Profile S, G, T), ISAPI, SDK constructeur, ISUP.
• Nombre de vues simultanées : jusqu’à 20.
• Niveaux utilisateurs : jusqu’à 32 utilisateurs (3 niveaux : Administrateur, Opérateur, Utilisateur).
• Entrées d’alarme : 2 (0–5 VDC).
• Sorties d’alarme : 2.
• Entrée audio : 1 × 3,5 mm (Mic/Line) — Line input: 2–2.4 Vpp, impédance sortie: 1 kΩ ±10%.
• Sortie audio : sortie linéaire, impédance 600 Ω.
• Interface réseau physique : 1 × RJ45 10/100 Mbit/s.
• Interface série : 1 × RS-485 (half duplex).
• Sortie analogique : 1.0 Vpp / 75 Ω (PAL/NTSC, BNC).
• Alimentation : 12 V DC ±25% (connecteur φ 5.5 mm) ou PoE (802.3af, classe 3).
• Consommation : Max 6 W (12 V DC); Max 6.5 W (PoE).
• Température de fonctionnement : -40 °C à 65 °C.
• Humidité de fonctionnement : ≤ 95 % (sans condensation).
• Indice de protection : IP67.
• Protection surtensions/transitoires : TVS 6000 V.
• Résistance mécanique : IK10.
• Dimensions (L×Ø×H) : 358.3 mm × 113.5 mm × 115.2 mm.
• Poids : ≈ 1.76 kg.
• Fonctions VCA : 4 types (traversée de ligne, intrusion, entrée de région, sortie de région), jusqu’à 8 règles.
• Plage de détection VCA (humains) : 50 m.
• Plage de détection VCA (véhicules) : 150 m.
• Mesure de température : 3 types de règles, 21 règles au total (10 points, 10 zones, 1 ligne).
• Plage de mesure de température : -20 °C à 150 °C.
• Précision de mesure : ± 8 °C.
• Filtre anti-reflets solaires et détection de fumée : Oui.
• Garantie détecteur : 10 ans.

FAQ

La DS-2TD2617-10/QA convient-elle aux périmètres extérieurs exposés aux intempéries ?

Oui. La DS-2TD2617-10/QA Caméra thermique IP bi-spectrale 4MP IR 40m est certifiée IP67 et IK10, résiste aux températures de -40 °C à 65 °C et à une humidité ≤ 95 % sans condensation. Elle intègre en plus une protection TVS 6000 V contre les surtensions et transitoires, ce qui la rend parfaitement adaptée aux périmètres, parkings, sites industriels et zones côtières ou venteuses.

Quelle est la portée de détection et d’identification de la caméra ?

La détection VCA atteint 50 m pour les humains et 150 m pour les véhicules grâce au module thermique 160×120 avec focale 9.7 mm. L’identification visuelle est assurée par l’optique 4MP avec focale 8 mm, WDR 120 dB et IR 40 m. La lumière blanche jusqu’à 40 m permet aussi une levée de doute colorisée pour améliorer la lisibilité des scènes lors d’événements.

La caméra propose-t-elle une dissuasion active intégrée ?

Oui. La DS-2TD2617-10/QA intègre un projecteur blanc à fréquences de clignotement réglables et une alarme sonore avec 2 voix prédéfinies et 6 voix importables. Couplés aux VCA (traversée de ligne, intrusion, entrée/sortie de région), ces dispositifs déclenchent automatiquement des réponses visibles et audibles, réduisant le temps de réaction et dissuadant les intrus avant tout dommage.

Quels codecs vidéo et audio sont compatibles ?

En vidéo, la caméra prend en charge H.265 et H.264 sur le flux principal, et H.265/H.264/MJPEG pour le sous‑flux. Côté audio, vous disposez de G.722.1, G.711u, G.711a, MP2L2, G.726 et PCM. Cette polyvalence simplifie l’intégration dans la plupart des VMS, réduit la bande passante et garantit une restitution sonore claire pour l’interphonie et les messages de dissuasion.

Quelles options d’enregistrement et de redondance sont disponibles ?

Trois voies principales: carte MicroSD/SDHC/SDXC jusqu’à 256 Go pour l’enregistrement bord, NAS via NFS ou SMB/CIFS pour la centralisation, et ANR pour bufferiser localement en cas de coupure réseau puis resynchroniser. Cette combinaison assure continuité, sauvegarde déportée et reprise automatique, idéale pour les sites où la disponibilité vidéo est critique.

Comment s’intègre-t-elle dans un environnement multi‑fabricants ?

La DS-2TD2617-10/QA Caméra thermique IP bi-spectrale 4MP IR 40m est interopérable via ONVIF Profile S, G et T, ISAPI, ISUP et SDK constructeur. Elle supporte de nombreux protocoles réseau (HTTPS, RTSP, SNMP, 802.1x, QoS, etc.). Ainsi, elle s’intègre facilement dans des VMS hétérogènes, des architectures sécurisées et des projets exigeant une conformité et une compatibilité éprouvées.

Quelles interfaces physiques et d’alarme sont proposées ?

La caméra dispose d’1 × RJ45 10/100 Mbit/s, 1 × RS‑485 (half duplex), d’une sortie analogique 1.0 Vpp/75 Ω (PAL/NTSC, BNC), de 2 entrées d’alarme (0–5 VDC), 2 sorties d’alarme, 1 entrée audio 3,5 mm (Mic/Line) et 1 sortie audio linéaire (600 Ω). Ces interfaces couvrent les besoins d’intégration avec automates, systèmes d’alarme, haut-parleurs et enregistreurs hybrides.

Quelle alimentation et quelle consommation prévoir ?

La DS-2TD2617-10/QA accepte 12 V DC ±25% via connecteur φ 5.5 mm, ou PoE 802.3af classe 3 pour une installation simplifiée. La consommation maximale est de 6 W en 12 V DC et 6.5 W en PoE. Cette faible consommation facilite le dimensionnement des switches PoE et des onduleurs, tout en maintenant la stabilité des fonctions actives (IR, projecteur, audio).

La caméra propose-t-elle des fonctions d’analyse et de mesure de température ?

Oui. Elle offre 4 types de VCA (traversée de ligne, intrusion, entrée/sortie de région) avec jusqu’à 8 règles. En mesure de température, vous disposez de 3 types de règles pour un total de 21 (10 points, 10 zones, 1 ligne), sur une plage de -20 °C à 150 °C, avec une précision ± 8 °C. Filtre anti‑reflets solaires et détection de fumée sont également inclus.

Quelles garanties et dimensions à prévoir pour l’installation ?

Le détecteur thermique bénéficie d’une garantie de 10 ans, gage de durabilité. Le boîtier mesure 358.3 mm × 113.5 mm × 115.2 mm pour un poids d’environ 1.76 kg, compatible avec la plupart des fixations bullet. Son design robuste et compact s’adapte aux mâts, murs et angles, facilitant l’orientation précise des deux capteurs et la couverture optimale des zones à protéger.
