DS-2TD2617-6/QA Caméra thermique bi-spectre 4MP IR 40m PoE

DS-2TD2617-6/QA : sécurisez plus vite, détectez plus loin, réduisez les fausses alertes

La DS-2TD2617-6/QA est une caméra thermique bi-spectre 4MP PoE qui combine un capteur thermique VOx 160 × 120 et une optique 4MP avec IR 40 m pour une protection intelligente 24/7. Grâce à ses algorithmes VCA, sa lumière stroboscopique et son haut-parleur intégrés, elle passe de la détection à la dissuasion active en une seconde. Robuste (IP67, IK10, TVS 6000 V) et simple à intégrer (ONVIF, PoE), elle assure une visibilité inégalée dans l’obscurité, la fumée ou la pluie, tout en réduisant les coûts d’installation et d’exploitation.

Vision bi-spectre infaillible 24/7

Associez la précision d’un capteur thermique VOx 160 × 120 (6,2 mm, 25.0° × 18.7°) à la netteté d’une optique 4MP (8 mm, 39.42° × 22.14°). La DS-2TD2617-6/QA identifie humains et véhicules même dans l’obscurité totale, la fumée, la poussière ou les contre-jours extrêmes (WDR 120 dB). Son NETD < 40 mK révèle les différences de température les plus fines, tandis que l’IR 40 m garantit une visibilité exploitable de nuit pour des décisions rapides et fiables.

Dissuasion active intégrée

Stoppez un incident avant qu’il ne commence. Configurez jusqu’à 8 règles (ligne, intrusion, entrée/sortie de région) pour déclencher automatiquement la lumière blanche stroboscopique (jusqu’à 40 m) et les annonces vocales via le haut-parleur intégré. La combinaison thermique + optique limite les fausses alarmes dues aux ombres ou aux variations de luminosité, pour une réponse pertinente. Les sorties d’alarme, l’audio et la vidéo analogique BNC facilitent l’interfaçage avec vos systèmes existants.

Qualité d’image et portée optimales

L’optique 4MP (2688 × 1520) capte des détails critiques grâce à une sensibilité de 0.0089 lux @F1.6 (0 lux avec IR), une ouverture F1.6 et une vitesse d’obturation de 1 s à 1/100000 s. La voie thermique, dotée d’un zoom numérique ×2/×4 et d’un IFOV de 2.74 mrad, offre une lecture fine des scènes. Portées indicatives VCA : ~30 m pour humains et ~90 m pour véhicules, avec IR et lumière blanche jusqu’à 40 m.

Déploiement simple et intégration totale

Alimentation 12 VDC ±25% ou PoE 802.3af (classe 3) pour une installation rapide, consommation maximale env. 6 W (DC)/6.5 W (PoE). Compatible IPv4/IPv6, HTTP/HTTPS, RTSP, ONVIF (Profiles S/G/T), ISAPI et Hikvision SDK. Stockage flexible sur microSD jusqu’à 256 Go, NAS (NFS, SMB/CIFS) et ANR. Boîtier Bullet réseau IP67, IK10, protection TVS 6000 V, conçu pour -40 °C à 65 °C et humidité ≤ 95% pour une fiabilité opérationnelle totale.

Description technique de la DS-2TD2617-6/QA

La DS-2TD2617-6/QA est une caméra bi-spectre (thermique VOx + optique) au format Bullet réseau. Le module thermique utilise un capteur VOx non refroidi 160 × 120 (pas de pixel 17 μm), une focale 6.2 mm, une ouverture F1.1, un champ de vue 25.0° × 18.7° (H × V), une distance minimale de mise au point de 0.6 m, un IFOV de 2.74 mrad, et un NETD < 40 mK (à 25 °C, F# = 1.1). Il propose un zoom numérique ×2/×4 et une plage spectrale de 8 μm à 14 μm.

Le canal optique s’appuie sur un CMOS 1/2.7″ Progressive Scan de 4MP (2688 × 1520) avec une focale 8 mm, ouverture F1.6, champ de vue 39.42° × 22.14°, sensibilité 0.0089 lux @F1.6 (AGC ON) et 0 lux avec IR, WDR 120 dB et vitesse d’obturation 1 s à 1/100000 s. L’IR éclaire jusqu’à 40 m, la lumière blanche d’alerte atteint 40 m. Les flux atteignent 25 fps sur le thermique (ex. 1280×720) et 25 fps (50 Hz) ou 30 fps (60 Hz) sur l’optique.

Autres informations importantes

• Type de système : Caméra bi-spectre (thermique VOx + optique)
• Type de boîtier : Bullet réseau
• Type de capteur thermique : Vanadium Oxide (VOx) non refroidi, 160 × 120 pixels, pas de pixel 17 μm.
• Plage spectrale thermique : 8 μm à 14 μm
• NETD : < 40 mK (à 25 °C, F# = 1.1)
• Focale thermique : 6.2 mm
• Champ de vue thermique : 25.0° × 18.7° (H × V)
• IFOV : 2.74 mrad
• Distance minimale de mise au point (thermique) : 0.6 m
• Ouverture thermique : F1.1
• Zoom numérique (thermique) : ×2, ×4
• Capteur optique : 1/2.7″ Progressive Scan CMOS
• Résolution optique : 2688 × 1520 pixels (2, 688×1, 520).
• Focale optique : 8 mm
• Champ de vue optique : 39.42° × 22.14° (H × V)
• Ouverture optique : F1.6
• Sensibilité minimum (optique) : 0.0089 lux @(F1.6, AGC ON); 0 lux avec IR
• Vitesse d’obturation (optique) : 1 s à 1/100000 s
• WDR : 120 dB
• Distance d’éclairage IR : Jusqu’à 40 m
• Portée lumière blanche (alerte visuelle) : Jusqu’à 40 m
• Alarmes audio/visuelle : Haut-parleur intégré (alertes vocales configurables) et alarme lumineuse blanche réglable
• Fonctions intelligentes (VCA) : Détections ligne, intrusion, entrée de région, sortie de région (jusqu’à 8 règles)
• Mesure de température – plage : -20 °C à 150 °C.
• Mesure de température – précision : ±8 °C
• Stockage local et réseau : MicroSD/SDHC/SDXC jusqu’à 256 Go; NAS (NFS, SMB/CIFS); ANR (Auto Network Replenishment)
• Compression vidéo : H.265 / H.264 / MJPEG
• Flux et images par seconde : Thermique principal : 25 fps (ex. 1280×720); Optique principal : 25 fps (50 Hz) ou 30 fps (60 Hz) selon région
• Protocoles réseau et API : IPv4/IPv6, HTTP/HTTPS, RTSP, ONVIF (Profile S/G/T), ISAPI, Hikvision SDK
• Interfaces physiques : 1 × RJ45 10/100 M (Ethernet), 1 × RS-485, 1 × entrée audio 3.5 mm, 1 × sortie audio linéaire, 1 × sortie vidéo analogique BNC (1.0 V[p-p]/75 Ω)
• Entrées/Sorties d’alarme : 2 entrées alarmes (0–5 VDC), 2 sorties alarmes
• Alimentation et consommation : 12 VDC ±25% (prise coaxiale Ø5.5 mm) ou PoE (802.3af, classe 3); consommation max env. 6 W (DC) / 6.5 W (PoE).
• Température et humidité de fonctionnement : -40 °C à 65 °C; humidité ≤ 95%
• Indice de protection et robustesse : IP67; boîtier classé IK10; protection TVS 6000 V (foudre/surtension).
• Dimensions (L × H × P) : 358.3 mm × 113.5 mm × 115.2 mm
• Masse approximative : 1.76 kg
• Plages de détection VCA indicatives : Humains : ~30 m; Véhicules : ~90 m

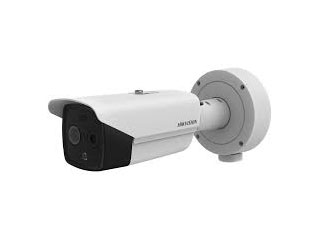

• HikVision Thermal et Optical Bullet Camera réseau, caméra thermique double objectif, IR 40 m, lumière stroboscopique et alarme sonore

FAQ – DS-2TD2617-6/QA Caméra thermique bi-spectre 4MP IR 40m PoE

Qu’est-ce qui distingue la DS-2TD2617-6/QA des caméras classiques ?

Cette caméra combine un module thermique VOx 160 × 120 et une optique 4MP, offrant une détection fiable dans l’obscurité totale, la fumée ou le brouillard. Avec l’IR 40 m, la lumière blanche d’alerte 40 m, le WDR 120 dB et la dissuasion active (sirène vocale + stroboscope), elle passe de la surveillance à l’action. Sa conformité ONVIF et son PoE simplifient l’intégration et l’installation, tout en réduisant les fausses alertes grâce aux VCA bi-spectre.

Comment fonctionne la détection bi-spectre sur cette caméra ?

La voie thermique détecte les signatures de chaleur (8–14 μm) avec un NETD < 40 mK pour des contrastes fins, tandis que l’optique 4MP apporte les détails visuels et la preuve exploitable. Les deux canaux se complètent pour valider les événements et limiter les déclenchements erronés. Les règles VCA (ligne, intrusion, entrée/sortie de région) s’appuient sur ces deux sources pour des alertes cohérentes, précises et mieux contextualisées, 24 heures sur 24.

La DS-2TD2617-6/QA mesure-t-elle la température et avec quelle précision ?

Oui. Elle propose une mesure de température sur une plage de -20 °C à 150 °C, avec une précision de ±8 °C. Cette fonction sert à des alertes basiques de dépassement ou de tendance, mais ne remplace pas un dispositif métrologique certifié. Couplée au NETD < 40 mK, elle aide à repérer des anomalies thermiques, des surchauffes locales ou des zones froides, afin d’anticiper incidents techniques et risques potentiels.

Quelle est la portée de détection pour humains et véhicules ?

À titre indicatif, la caméra offre environ ~30 m pour les humains et ~90 m pour les véhicules en scénarios VCA typiques. L’éclairage IR et la lumière blanche atteignent jusqu’à 40 m, renforçant l’identification visuelle de nuit. Les performances réelles varient selon la scène, l’angle de vue, la météo, le contraste thermique et la configuration de l’objectif. Le zoom numérique thermique ×2/×4 aide à l’analyse, sans remplacer un zoom optique dédié.

Comment l’alimentation PoE simplifie-t-elle l’installation ?

Le PoE 802.3af (classe 3) permet d’alimenter et de connecter le flux réseau via un seul câble Ethernet, réduisant le temps de pose et le coût du câblage. La consommation est contenue (environ 6.5 W en PoE). L’alternative 12 VDC ±25% via prise coaxiale Ø5.5 mm reste disponible. Cette flexibilité facilite les déploiements sur de nouvelles installations comme en rétrofit, sans multiplier les alimentations locales.

La caméra est-elle résistante aux intempéries et au vandalisme ?

Oui. Son boîtier Bullet réseau est IP67 pour l’étanchéité, IK10 pour la résistance aux chocs, et bénéficie d’une protection TVS 6000 V contre la foudre et les surtensions. Elle fonctionne de -40 °C à 65 °C avec une humidité ≤ 95%. Ces caractéristiques assurent une disponibilité élevée en extérieur, sur parkings, périmètres industriels ou sites sensibles, même sous conditions climatiques difficiles.

Quelles sont les options d’enregistrement et de flux vidéo ?

La DS-2TD2617-6/QA enregistre sur microSD/SDHC/SDXC jusqu’à 256 Go, prend en charge le NAS (NFS, SMB/CIFS) et l’ANR pour combler les pertes réseau. Les compressions H.265/H.264/MJPEG optimisent la bande passante. Le flux thermique principal atteint 25 fps (ex. 1280×720), tandis que le flux optique atteint 25 fps (50 Hz) ou 30 fps (60 Hz) selon la région. Un port BNC (1.0 V[p-p]/75 Ω) fournit une sortie vidéo analogique additionnelle.

Est-elle compatible avec les VMS et les intégrations tierces ?

Oui. Elle supporte IPv4/IPv6, HTTP/HTTPS, RTSP, ONVIF Profiles S/G/T, ISAPI et Hikvision SDK, pour une compatibilité étendue avec les VMS et NVR du marché. Les interfaces 1 × RJ45 10/100 M, 1 × RS-485, 1 entrée audio 3.5 mm, 1 sortie audio linéaire et E/S d’alarme (2 in, 2 out) simplifient l’intégration. Vous bénéficiez d’une architecture ouverte et de scénarios d’automatisation avancés.

Comment configurer les alertes audio et la lumière stroboscopique ?

Depuis l’interface web ou votre VMS, associez vos règles VCA (ligne, intrusion, entrée/sortie de région) aux actions de dissuasion : haut-parleur intégré avec annonces vocales configurables et lumière blanche réglable jusqu’à 40 m. Vous pouvez définir plages horaires, niveaux, messages et comportements (clignotement, durée). Les E/S d’alarme permettent en plus de piloter des périphériques externes ou de déclencher la caméra depuis des capteurs tiers.

Quelles sont les dimensions et le poids de la DS-2TD2617-6/QA ?

La caméra mesure 358.3 mm × 113.5 mm × 115.2 mm pour une masse approximative de 1.76 kg. Ces dimensions assurent un équilibre entre robustesse, dissipation thermique et visibilité dissuasive. Le format Bullet réseau facilite l’orientation précise de l’optique 8 mm et du module thermique 6.2 mm, optimisant la couverture des zones sensibles comme les portails, clôtures et allées de circulation.

Où installer la caméra pour de meilleures performances ?

Privilégiez une hauteur permettant un angle de vue clair sur les trajectoires d’intrusion (portails, périmètres, zones de passage). Orientez la voie optique 8 mm pour la lisibilité des détails et exploitez le champ thermique 25.0° × 18.7° pour la détection initiale. Évitez les sources de chaleur parasites dans le champ thermique. Utilisez PoE pour limiter les câbles, et activez WDR 120 dB en scènes à fort contraste.
