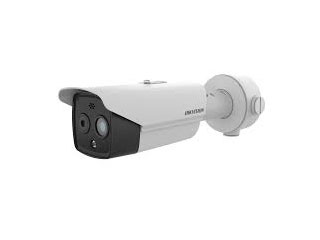

DS-2TD2628-7/QA Caméra thermique IP double objectif 4MP IR30m

DS-2TD2628-7/QA Caméra thermique IP double objectif 4MP IR30m : détection fiable, preuves nettes, alertes actives

La DS-2TD2628-7/QA Caméra thermique IP double objectif 4MP IR30m combine une vision thermique 256 × 192 et une image optique 4MP pour détecter, confirmer et dissuader en une seule solution. Grâce à son objectif optique 6,4 mm, son IR 30 m, sa lumière stroboscopique et son alarme sonore, elle protège efficacement périmètres, sites isolés et zones critiques 24/7. Analyse intelligente, mesure de température, robustesse IP67/IK10 et intégration réseau complète offrent un niveau de sécurité professionnel, simple à déployer et rentable.

Double objectif pour voir et comprendre instantanément

Associez une caméra thermique 256 × 192 et une caméra optique 4MP pour détecter les menaces dans l’obscurité totale, la fumée ou le contre-jour, puis valider visuellement avec des détails précis. Le champ de vision thermique 24,9° × 18,7° et l’optique 6,4 mm offrent l’équilibre entre portée et contexte. Résultat : moins de fausses alertes, une levée de doute plus rapide et une sécurité renforcée avec un seul point d’installation.

Dissuasion active et VCA avancé

La lumière stroboscopique, l’alarme sonore et les messages vocaux (2 préréglés + 6 importables) stoppent les intrusions. Le VCA détecte franchissement de ligne, intrusion, entrée/sortie de zone avec jusqu’à 8 règles. Ajoutez la mesure de température (21 règles : 10 points, 10 zones, 1 ligne) pour surveiller des seuils critiques, déclencher des alarmes précises et prévenir incidents ou débuts d’incendie.

Intégration réseau et enregistrement flexibles

Compatibilité ONVIF Profile S/G, RTSP, HTTP/HTTPS, et HIKVISION SDK pour une intégration fluide. Enregistrez localement sur MicroSD/SDHC/SDXC jusqu’à 256 Go (ANR) et sur NAS (NFS, SMB/CIFS). Les flux H.265/H.264 optimisent la bande passante et le stockage. Les entrées/sorties audio et alarme, ainsi que le PoE (802.3af), simplifient le câblage et l’automatisation de scénarios de sécurité.

Conçue pour durer en conditions difficiles

Boîtier IP67 et IK10, TVS 4000 V contre surtensions et foudre, plage de fonctionnement -40 °C à 65 °C et humidité ≤ 95 % sans condensation. La DS-2TD2628-7/QA garde des performances stables, même dans des environnements exigeants. Avec une consommation max. de 8,5 W et une alimentation flexible (24 VAC, 12 VDC, PoE), elle offre une fiabilité et une efficacité maîtrisées.

DS-2TD2628-7/QA Caméra thermique IP double objectif 4MP IR30m – Description technique

Cette HikVision Thermal et Optical Bullet Camera réseau associe une caméra thermique double objectif et une caméra conventionnelle 4MP avec objectif 6,4 mm et IR de 30 m. La partie thermique 256 × 192 avec objectif 6,4 mm (24,90° × 18,70°) fournit une détection stable par faible visibilité. Le traitement d’image DDE, 3D DNR, AGC thermique adaptatif et la coloration cible (white hot/black hot) améliorent la lisibilité des scènes et la précision des alertes.

Côté optique, le capteur 1/2,7″ Progressive Scan CMOS délivre jusqu’à 2688 × 1520 pixels avec WDR 120 dB, garantissant des détails utiles pour l’identification. La dissuasion active combine lumière stroboscopique et alarme sonore. L’IA embarquée assure VCA (jusqu’à 8 règles) et mesure de température (-20 °C à 150 °C). La connectivité riche (RJ45, RS-485), le stockage local ANR et NAS, et les protocoles ONVIF, RTSP, HTTPS facilitent l’intégration.

Autres informations importantes

HikVision Thermal et Optical Bullet Camera reseau, caméra thermique double objectif, 4MP pour la caméra conventionelle avec objectif 6.4 mm et IR de 30m, camera thermique 256 x 192 avec objectif 6.4 mm (24.90° × 18.70°), lumière stroboscopique et alarme sonore.

Caractéristiques techniques complètes

• Capteur thermique : Vanadium oxyde (VOx) non refroidi (FPA)
• Résolution thermique : 256 × 192 pixels
• Pas de pixel thermique : 12 µm
• Plage spectrale : 8 µm – 14 µm
• NETD : < 40 mK (25 °C, F1.0)
• Objectif thermique (focale) : 6, 9 mm
• IFOV (pitch angulaire) : 1, 74 mrad
• Champ de vision thermique : 24, 9° × 18, 7° (H × V)
• Ouverture thermique : F1.0
• Distance minimale de mise au point thermique : 1 m
• Zoom numérique thermique : ×2, ×4
• Capteur optique : 1/2, 7″ Progressive Scan CMOS
• Résolution optique : 2688 × 1520 pixels
• Sensibilité optique (min. illumination) : 0, 0089 lux (F1.6, AGC ON) ; 0 lux avec IR
• Vitesse d’obturation optique : 1 s – 1/100 000 s
• Focale optique : 6, 4 mm
• Champ de vision optique : 53, 0° × 28, 0° (H × V)
• Ouverture optique : F1.6
• WDR optique : 120 dB
• Traitement d’image : DDE, 3D DNR, AGC thermique adaptatif, coloration cible (white hot/black hot)
• Portée IR : Jusqu’à 30 m
• Portée éclairage blanc : Jusqu’à 30 m
• Alarmes audio/visuelle : Oui (alarme lumineuse blanche réglable + alertes vocales : 2 préréglées + 6 importables)
• Analyse intelligente (VCA) : Franchissement de ligne, intrusion, entrée de zone, sortie de zone (jusqu’à 8 règles)
• Mesure de température : 3 types de règles, 21 règles au total (10 points, 10 zones, 1 ligne)
• Plage de mesure de température : -20 °C à 150 °C
• Précision de température : ± 8 °C
• Tableau de détection (portées) : Humain : 56 m ; Véhicule : 168 m
• Flux vidéo thermique (principal) : 25 fps (1280 × 720, 704 × 576, 640 × 512, 320 × 240)
• Flux vidéo optique (principal) : 50 Hz : 25 fps ; 60 Hz : 30 fps (jusqu’à 2688 × 1520)
• Sous-flux thermique : 25 fps (704 × 576, 640 × 512, 320 × 240)
• Compression vidéo : H.265 / H.264 (flux principal) ; H.265 / H.264 / MJPEG (sous-flux)
• Compression audio : G.722.1 / G.711ulaw / G.711alaw / MP2L2 / G.726 / PCM
• Stockage local : MicroSD/SDHC/SDXC jusqu’à 256 Go (prise en charge ANR)
• Stockage réseau : NAS (NFS, SMB/CIFS)
• Protocols réseau et APIs : IPv4/IPv6, HTTP/HTTPS, RTSP, ONVIF Profile S/Profile G, ISAPI, HIKVISION SDK, SNMP, FTP, SMTP, NTP, etc.
• Entrées/sorties d’alarme : 2 entrées (0–5 VDC) ; 2 sorties
• Entrées/sorties audio : Entrée audio : 1 (jack 3, 5 mm Line/Mic) ; Sortie audio : 1 (niveau linéaire, 600 Ω)
• Interface de communication : RJ45 10/100 Mbps ; RS-485 (demi-duplex)
• Sortie analogique : 1, 0 V [p-p] / 75 Ω, PAL/NTSC (BNC)
• Alimentation : 24 VAC ±25 % ; 12 VDC ±25 % ; PoE (802.3af, classe 3)
• Consommation électrique : Max. 8, 5 W
• Température de fonctionnement : -40 °C à 65 °C
• Humidité de fonctionnement : ≤ 95 % (sans condensation)
• Indice de protection : IP67
• Résistance mécanique : Boîtier classé IK10
• Protection surtension : TVS 4000 V (protection contre la foudre et surtensions)
• Dimensions : 321, 3 mm × 106, 1 mm × 107, 0 mm
• Poids : 1550 g
• Fonctions additionnelles : Détection de feu, détection de fumée, filtre anti-réflexion solaire, ciblage couleur, zoom numérique, réglages d’intensité IR automatiques
• Remarques de performances : Performances basées sur conditions de test contrôlées ; l’environnement peut affecter les résultats

FAQ – DS-2TD2628-7/QA Caméra thermique IP double objectif 4MP IR30m

Quelle est la principale valeur ajoutée de la DS-2TD2628-7/QA par rapport à une caméra classique ?

Elle combine détection thermique 256 × 192 et image optique 4MP. Le thermique voit dans l’obscurité, le brouillard ou la fumée, avec un NETD < 40 mK et un champ 24,9° × 18,7°. L’optique 2688 × 1520 avec WDR 120 dB apporte l’identification. Ensemble, elles réduisent les fausses alertes et assurent une levée de doute rapide, même en conditions difficiles.

Jusqu’à quelle distance la caméra détecte-t-elle des humains et des véhicules ?

Le tableau de détection indique des portées de 56 m pour une cible humaine et 168 m pour un véhicule, en conditions de test contrôlées. Ces distances varient selon la scène réelle (météo, fond thermique, angle, vêtements, taille de la cible). Pour améliorer la performance, exploitez le VCA et ajustez les seuils de détection et la sensibilité thermique.

Quelles fonctions de dissuasion active sont disponibles ?

La DS-2TD2628-7/QA intègre une lumière stroboscopique blanche réglable et des alertes vocales. Vous disposez de 2 messages préréglés et pouvez importer jusqu’à 6 messages personnalisés. Ces fonctions se combinent aux événements VCA (intrusion, franchissement de ligne, entrée/sortie de zone) et aux règles de température pour déclencher des scénarios d’alarme efficaces et visibles.

La mesure de température est-elle précise et pour quels usages ?

La plage de mesure couvre -20 °C à 150 °C avec une précision typique de ± 8 °C. Vous pouvez créer 21 règles (10 points, 10 zones, 1 ligne) et 3 types de règles pour surveiller des équipements, détecter des surchauffes ou prédiagnostiquer des risques d’incendie. Elle n’a pas vocation médicale, mais convient aux usages de maintenance et de sécurité industrielle.

Quels formats vidéo et audio sont pris en charge ?

Vidéo: H.265/H.264 pour le flux principal, et H.265/H.264/MJPEG pour le sous-flux. Côté audio: G.722.1, G.711ulaw, G.711alaw, MP2L2, G.726, PCM. Les fréquences atteignent 25 fps en thermique (jusqu’à 1280 × 720) et 25/30 fps en optique selon 50/60 Hz (jusqu’à 2688 × 1520). Cela optimise la bande passante tout en préservant la qualité.

Comment l’intégrer à un système existant ou un VMS tiers ?

Elle supporte IPv4/IPv6, HTTP/HTTPS, RTSP, ONVIF Profile S/Profile G, ISAPI, HIKVISION SDK, SNMP, FTP, SMTP, NTP, etc. Cette richesse protocolaire facilite l’intégration à des VMS et NVR tiers. Les E/S d’alarme, l’audio bidirectionnel et l’interface RJ45 10/100 Mbps + RS-485 permettent une automatisation et une interopérabilité étendues.

Quelles sont les options d’alimentation et la consommation ?

Vous pouvez l’alimenter en 24 VAC ±25 %, 12 VDC ±25 % ou via PoE 802.3af (classe 3). La consommation maximale est de 8,5 W, ce qui simplifie le déploiement sur des infrastructures réseau existantes et réduit les coûts d’installation. Le PoE permet de mutualiser données et alimentation sur un seul câble Ethernet pour une pose plus rapide.

La caméra est-elle adaptée aux environnements difficiles ?

Oui. Boîtier IP67 et IK10 pour la résistance à la poussière, l’eau et les chocs. Protection TVS 4000 V contre la foudre et les surtensions. Température de fonctionnement de -40 °C à 65 °C et humidité ≤ 95 % sans condensation. Elle conserve ses performances dans des sites extérieurs, industriels ou isolés, avec une fiabilité éprouvée.

Quels stockages sont pris en charge et que signifie l’ANR ?

Stockage local sur carte MicroSD/SDHC/SDXC jusqu’à 256 Go avec prise en charge ANR. L’ANR (Automatic Network Replenishment) comble les pertes réseau en enregistrant localement, puis en resynchronisant vers le NVR. Côté réseau, vous pouvez archiver vers un NAS via NFS ou SMB/CIFS. Cette redondance protège vos enregistrements en cas d’incident réseau.

Quelles fonctions d’image améliorent la lisibilité en thermique et en optique ?

En thermique, DDE, AGC thermique adaptatif et palettes white hot/black hot optimisent le contraste. En optique, la 3D DNR réduit le bruit et le WDR 120 dB préserve les détails en contre-jour. L’IR jusqu’à 30 m et l’éclairage blanc jusqu’à 30 m renforcent la visibilité de nuit, pour des scènes plus exploitables et des preuves plus claires.

Quelles interfaces et E/S sont présentes pour les intégrations terrain ?

La caméra propose RJ45 10/100 Mbps, RS-485 (demi-duplex), 2 entrées d’alarme 0–5 VDC, 2 sorties d’alarme, une entrée audio jack 3,5 mm (Line/Mic) et une sortie audio (600 Ω). Elle offre aussi une sortie analogique 1,0 V [p-p] / 75 Ω PAL/NTSC (BNC). Ces interfaces facilitent la connexion à des capteurs, sirènes, dômes PTZ ou systèmes tiers.
