DS-2TD2628T-7/QA Caméra thermique IP bi-spectre 4MP, mesure T°

DS-2TD2628T-7/QA : Caméra thermique IP bi-spectre 4MP, mesure T° ultra précise et alertes instantanées

Boostez la sécurité et la maintenance prédictive avec la DS-2TD2628T-7/QA, une caméra thermique IP bi‑spectre 4MP signée Hikvision. Elle combine vision thermique 256×192 et image optique 4MP avec objectif 6,4 mm pour identifier, mesurer et alerter en temps réel. Sa mesure de température fiable, ses algorithmes intelligents et ses alarmes lumineuse et sonore offrent une protection active jour et nuit. Robuste (IP67, IK10) et simple à intégrer (PoE, H.265), cette HikVision Thermal et Optical Bullet Camera réseau excelle en périmétrie, industrie, logistique et sites sensibles.

Mesure thermique précise et exploitable

La DS-2TD2628T-7/QA assure une mesure de température de -20 °C à 550 °C avec une précision de ±2 °C ou ±2 % (max.). Définissez jusqu’à 21 règles sur 3 types (10 points, 10 zones, 1 ligne) pour surveiller machines, armoires électriques ou zones à risque. Les palettes white hot/black hot, l’affichage picture‑in‑picture et la fusion bi‑spectre simplifient l’analyse et réduisent les fausses alertes.

Double vision bi‑spectre et fusion d’image

Associez le meilleur des deux mondes : thermique 256×192 pour la détection fiable quelles que soient les conditions, et optique 4MP (2688×1520) pour les détails visuels. La fusion bi‑spectrum superpose le détail optique à la thermique, tandis que le mode picture‑in‑picture affiche la zone thermique au sein de l’image optique. Résultat : identification plus rapide, décisions plus sûres, rapports plus clairs.

Excellente vision de nuit et contre‑jours

L’optique 4MP avec capteur 1/2.7″ CMOS, F1.6, WDR 120 dB et faible éclairement (0.0089 Lux) fournit des images nettes même en basse lumière. L’IR intégré éclaire jusqu’à 30 m; l’éclairage blanc atteint aussi 30 m pour les alertes visuelles. De jour comme de nuit, vous obtenez une image exploitable pour identifier personnes, plaques ou événements.

Alertes actives et analyses intelligentes

La lumière stroboscopique et l’alarme sonore (3 messages préconfigurés + 6 importables) dissuadent immédiatement. Les VCA détectent traversée de ligne, intrusion, entrée/sortie de région (jusqu’à 8 règles). Les algorithmes avancés repèrent fumée, tabagisme, réfléchissement du soleil et filtrent les alarmes de chariot élévateur, pour des alertes plus pertinentes et moins de dérangements.

Robuste tout‑terrain, prête pour l’industrie

Conçue pour durer, la caméra est IP67 et IK10, fonctionne de -40 °C à 65 °C et supporte l’humidité ≤ 95 %. La protection TVS 4000 V protège contre surtensions et transitoires. Elle résiste aux environnements exigeants de l’industrie, de la logistique extérieure ou des sites isolés, tout en assurant des performances thermiques constantes (NETD ≤ 40 mK).

Intégration facile, bande passante optimisée

Grâce aux codecs H.265/H.264 (MJPEG en sous‑flux), au PoE 802.3af (classe 3), au stockage microSD jusqu’à 256 Go et à la compatibilité NAS (NFS, SMB/CIFS, ANR), le déploiement est simple et économique. Les protocoles complets (IPv4/IPv6, HTTPS, SRTP, TLS…) facilitent l’intégration dans tout VMS et renforcent la cybersécurité de bout en bout.

DS-2TD2628T-7/QA Caméra thermique IP bi-spectre 4MP, mesure T° – Description technique

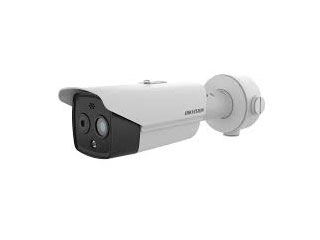

La HikVision Thermal et Optical Bullet Camera réseau DS-2TD2628T-7/QA associe un module thermique 256×192 basé sur capteur VOx non refroidi (UFPA) et une caméra optique 4MP 1/2.7″ CMOS. Son NETD ≤ 40 mK, sa plage spectrale 8–14 μm et son objectif thermique 6,9 mm (F1.0) offrent une grande sensibilité et un champ 24,9° × 18,7°. Côté optique, l’objectif 6,4 mm (F1.6), le WDR 120 dB et l’IR 30 m garantissent des images nettes en toutes conditions.

La bi‑spectrum image fusion et le mode picture‑in‑picture accélèrent l’identification, tandis que la mesure T° de -20 °C à 550 °C (±2 °C/±2 %) fournit des alertes fiables. Les VCA périmétriques, la détection de fumée et les filtres avancés réduisent les fausses alarmes. Robuste IP67/IK10, protégée TVS 4000 V, la DS-2TD2628T-7/QA s’intègre facilement via H.265/H.264, PoE, microSD/NAS et une large panoplie de protocoles sécurisés.

Autres informations importantes

• Catégorie : Caméra thermique bi‑spectre (thermal + optique)
• Capteur thermique : VOx (Vanadium Oxide) non refroidi (UFPA)
• Résolution thermique : 256 × 192 pixels
• Pas de pixel thermique : 12 μm
• Plage spectrale thermique : 8 μm – 14 μm
• NETD (sensibilité thermique) : ≤ 40 mK (@25 °C, F# = 1.0)
• Longueur focale thermique : 6.9 mm
• IFOV thermique : 1.74 mrad
• Ouverture thermique : F1.0
• Champ de vision thermique : 24.9° × 18.7° (H × V)
• Distance minimale de mise au point thermique : 1 m
• Zoom numérique thermique : ×2, ×4
• Capteur optique : 1/2.7″ Progressive Scan CMOS
• Résolution optique : 2688 × 1520 pixels
• Éclairement minimum optique : 0.0089 Lux (@F1.6, AGC ON) ; 0 Lux avec IR
• Champ de vision optique : 53.0° × 28.0° (H × V)
• Longueur focale optique : 6.4 mm
• Vitesse d’obturation optique : 1 s – 1/100 000 s
• Ouverture optique : F1.6
• WDR optique : 120 dB
• Mode jour/nuit : Filtre IR à commutation automatique (IR cut)
• Fusion d’image : Bi‑spectrum image fusion (détail optique affiché sur thermique)
• Affichage picture‑in‑picture : Oui (affichage partiel thermique sur image optique)
• Coloration cible thermique : Oui (white hot / black hot)
• Portée IR (illuminateur) : Jusqu’à 30 m
• Portée éclairage blanc (alarme visuelle) : Jusqu’à 30 m
• Alarme visuelle : Oui (éclairage blanc clignotant, fréquence réglable)
• Alarme sonore : Oui (3 messages préconfigurés + 6 messages importables)
• Mesure de température – plage : -20 °C à 550 °C
• Mesure de température – précision : ±2 °C ou ±2 % (max.)
• Types de règle de mesure de température : 3 types de règles, 21 règles au total (10 points, 10 zones, 1 ligne)
• Fonctions VCA (analyse vidéo) : 4 types (traversée de ligne, intrusion, entrée de région, sortie de région), jusqu’à 8 règles
• Algorithmes intelligents : Détection de fumée, détection de tabagisme, filtre reflet soleil, filtre alarme chariot élévateur
• Fréquences d’images : Thermique : 25 ips (résolutions listées) ; Optique : jusqu’à 25 ips (50 Hz) / 30 ips (60 Hz) à 2688×1520
• Compression vidéo : H.265 / H.264 (sous‑flux : H.265 / H.264 / MJPEG)
• Compression audio : G.722.1 / G.711u / G.711a / MP2L2 / G.726 / PCM
• Stockage local et réseau : MicroSD/SDHC/SDXC jusqu’à 256 Go ; NAS (NFS, SMB/CIFS) ; ANR
• Protocoles réseau : IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour, SFTP, SRTP, TLS
• Interfaces physiques : RJ45 10/100 Mbit/s ; RS‑485 (demi‑duplex) ; 2 entrées alarme (0–5 VDC) ; 2 sorties alarme ; Entrée audio 3,5 mm ; Sortie audio linéaire ; Sortie analogique 1.0 V[p‑p]/75 Ω (PAL/NTSC/BNC)
• Alimentation (options) : 24 VAC ±25 % ; 12 VDC ±25 % ; 24 VDC ±25 % ; bornier 2 fils ; PoE (802.3af, classe 3)
• Consommation électrique : 24 VAC ±25 % : 0.8 A (max. 8.5 W) ; 12 VDC ±25 % : 0.7 A (max. 8.5 W) ; 24 VDC ±25 % : 0.22 A – 0.75 A (max. 18 W) ; PoE (802.3af, classe 3) : 36 V – 57 V, 0.24 A – 0.15 A (max. 8.5 W)
• Température et humidité de fonctionnement : -40 °C à 65 °C ; humidité ≤ 95 %
• Indice de protection mécanique et atmosphérique : IP67 (IEC 60529) ; boîtier IK10 (IEC 62262)
• Protection foudre/surtension : TVS 4000 V, protection contre surtensions et transitoires
• Dimensions (L × l × h) : 321.3 mm × 106.1 mm × 107.0 mm
• Masse : 1550 g
• Portée de détection VCA (humains) : ≈ 56 m
• Portée de détection VCA (véhicules) : ≈ 168 m
• Conformités et normes principales : EMC, CE‑LVD, FCC, RCM, IC, KC, CB, RoHS, WEEE, REACH
• Rappel caractéristiques clés supplémentaires : HikVision Thermal et Optical Bullet Camera réseau, caméra thermique double objectif avec measurement de température, 4MP pour la caméra conventionnelle avec objectif 6.4 mm et IR 30 m ; caméra thermique 256×192 avec objectif 6.4 mm (24.90° × 18.70°), lumière stroboscopique et alarme sonore.

FAQ – DS-2TD2628T-7/QA Caméra thermique IP bi-spectre 4MP, mesure T°

Quelle est la différence entre l’image thermique et l’image optique sur cette caméra bi‑spectre ?

La voie thermique détecte les signatures de chaleur (256×192) et reste performante dans l’obscurité, la fumée ou le brouillard. La voie optique 4MP fournit les détails visuels (couleurs, textures). La DS-2TD2628T-7/QA combine les deux via la fusion bi‑spectrum et le picture‑in‑picture, ce qui permet d’identifier précisément la scène tout en bénéficiant d’une détection fiable et de mesures de température.

Quelle précision de mesure de température puis‑je attendre en conditions réelles ?

La caméra offre une précision de ±2 °C ou ±2 % (la valeur la plus grande) sur la plage -20 °C à 550 °C. En pratique, une installation correcte (distance, angle, émissivité, absence de reflets) et l’usage de points/zones/lignes de mesure optimisés assurent des mesures stables. Les filtres de réfléchissement solaire et les algorithmes intelligents aident à fiabiliser encore les résultats.

Quelles fonctionnalités d’analyse vidéo (VCA) sont disponibles ?

Vous pouvez configurer jusqu’à huit règles parmi la traversée de ligne, l’intrusion, l’entrée et la sortie de région. Ces analyses fonctionnent de jour comme de nuit, grâce à la voie thermique. Elles se complètent par des algorithmes spécialisés (détection de fumée, détection de tabagisme, filtre pour reflets solaires et filtre alarme chariot élévateur) pour limiter les fausses alertes et gagner en pertinence.

La caméra est‑elle adaptée aux environnements difficiles et aux installations extérieures ?

Oui. Le boîtier IP67 et IK10 protège contre la poussière, l’eau et les chocs. Le fonctionnement est garanti de -40 °C à 65 °C, avec humidité ≤ 95 %. La protection TVS 4000 V ajoute une sécurité contre les surtensions et transitoires. Ces caractéristiques rendent la DS-2TD2628T-7/QA idéale pour parkings, sites industriels, ports, entrepôts et périmètres exposés.

Comment la caméra gère‑t‑elle l’obscurité complète et les contre‑jours ?

La voie optique 4MP dispose d’un IR jusqu’à 30 m et d’un filtre IR‑cut automatique pour la nuit. Son WDR 120 dB gère les scènes à forte dynamique (contre‑jours). La voie thermique, indépendante de la lumière visible, détecte même dans l’obscurité totale. Ensemble, elles assurent visibilité, détection et identification, avec possibilité de fusion et de picture‑in‑picture.

Quelles options d’alimentation et de consommation sont disponibles ?

La caméra accepte 24 VAC ±25 %, 12 VDC ±25 %, 24 VDC ±25 %, bornier 2 fils, et PoE (802.3af, classe 3). Les consommations typiques sont jusqu’à 8.5 W (PoE/12 VDC/24 VAC) et jusqu’à 18 W en 24 VDC selon configuration. Ces options facilitent l’intégration sur des infrastructures existantes et réduisent les coûts de câblage.

Comment s’intègre‑t‑elle à un VMS et au réseau de l’entreprise ?

La DS-2TD2628T-7/QA supporte H.265/H.264 et MJPEG (sous‑flux), l’audio multi‑codecs, l’enregistrement microSD jusqu’à 256 Go, le NAS (NFS, SMB/CIFS) et l’ANR. Elle propose une pile réseau étendue (IPv4/IPv6, HTTPS, 802.1x, QoS, RTSP/RTP, SRTP, TLS, etc.), garantissant compatibilité VMS, sécurité renforcée, chiffrement et authentification pour une exploitation fiable.

Quelles sont les distances de détection typiques pour humains et véhicules ?

En VCA, la portée de détection est d’environ 56 m pour les humains et 168 m pour les véhicules, selon les conditions de site et de météo. L’IFOV de 1.74 mrad, l’objectif thermique 6.9 mm et la résolution 256×192 contribuent à une détection stable. Pour l’identification visuelle, la voie optique 4MP complète idéalement la détection thermique.

Comment sont gérées les alertes et la dissuasion sur site ?

La caméra combine une alarme visuelle via éclairage blanc clignotant (fréquence réglable) jusqu’à 30 m et une alarme sonore avec 3 messages préconfigurés plus 6 importables. Cette dissuasion active s’additionne aux VCA et à la mesure T°. Les notifications peuvent être envoyées via le réseau (HTTP/SMTP/RTSP, etc.) pour une réaction rapide.

Le stockage et la bande passante sont‑ils optimisés ?

Oui. Les codecs H.265/H.264 réduisent la bande passante et l’espace disque. Le slot MicroSD/SDHC/SDXC (jusqu’à 256 Go) permet l’enregistrement local, tandis que le NAS via NFS/SMB simplifie l’archivage centralisé. La fonction ANR comble les pertes réseau en synchronisant les enregistrements. Vous pouvez ajuster fréquences d’images (jusqu’à 25/30 ips) et flux pour équilibrer qualité et ressources.

Quelles interfaces physiques et audio sont disponibles ?

La caméra propose RJ45 10/100 Mbit/s, RS‑485 (demi‑duplex), 2 entrées alarme (0–5 VDC), 2 sorties alarme, entrée audio 3,5 mm, sortie audio linéaire et une sortie analogique 1.0 V[p‑p]/75 Ω (PAL/NTSC/BNC). Elle gère G.722.1, G.711u/a, MP2L2, G.726, PCM. Ces interfaces facilitent l’intégration avec systèmes d’alarme, haut‑parleurs, enregistreurs et écrans existants.
