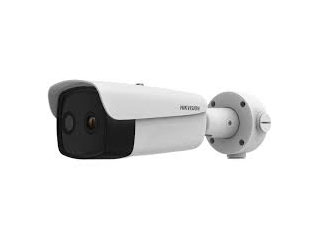

DS-2TD2637-10/QY Caméra bullet thermique bi-spectre 4MP 384×288

DS-2TD2637-10/QY : sécurisez 24/7 avec une vision bi‑spectre 4MP + thermique 384×288 ultra‑fiable

La DS-2TD2637-10/QY de Hikvision est une caméra bullet thermique bi‑spectre réseau qui combine une optique 4MP (objectif 4 mm) et une thermique 384×288 (objectif 9,7 mm) pour une détection et une preuve vidéo inégalées. Fusion bi‑spectre, Picture‑in‑Picture, palettes thermiques et WDR 120 dB garantissent une visibilité claire quelles que soient les conditions. Robuste (IP67, IK10, NEMA 4X, peinture anti‑corrosion) et simple à intégrer (ONVIF, PoE, stockage jusqu’à 512 Go), elle offre des analyses VCA avancées et la mesure de température pour sécuriser sites industriels, périmètres et infrastructures sensibles avec précision.

Vision bi‑spectre précise et exploitable

Associez la netteté d’une optique 4MP (2688×1520) à la puissance d’un capteur thermique 384×288 pour détecter, confirmer et qualifier. La fusion bi‑spectre, le mode Picture‑in‑Picture et 17 palettes (white hot, black hot, Fusion 1, Rainbow, etc.) révèlent chaque scène. L’optique F1.6 avec WDR 120 dB, l’IR jusqu’à 30 m et la thermique F1.0 (NETD ≤ 35 mK) assurent une image lisible de jour comme de nuit, même dans le brouillard, la fumée légère ou les contre‑jours marqués.

Analyses intelligentes et mesure de température

Optimisez vos scénarios sécurité et maintenance grâce aux VCA (ligne, intrusion, entrée/sortie de région) avec jusqu’à 8 règles, limitant les fausses alertes. La mesure de température embarquée propose 3 types de règles (10 points, 10 zones, 1 ligne), soit 21 règles au total, sur une plage de −20 °C à 150 °C avec une précision ± 8 °C. Les fréquences d’images fluides (optique jusqu’à 30 ips, thermique 25 ips) garantissent des événements bien capturés et exploitables.

Endurance industrielle et protection renforcée

Construite pour durer, la DS-2TD2637-10/QY supporte −40 °C à 65 °C et ≤ 95 % d’humidité (sans condensation). Son indice IP67, sa résistance IK10, sa peinture anti‑corrosion et son boîtier NEMA 4X la rendent idéale en extérieur agressif. Les protections TVS 4000 V contre surtensions et transitoires sécurisent l’électronique. La portée VCA de référence atteint 70 m pour l’humain et 210 m pour les véhicules, permettant une surveillance périmétrique fiable et réactive.

Intégration simple, coûts réseau maîtrisés

PoE (802.3af classe 3), H.265/H.264, sous‑flux MJPEG, audio bidirectionnel (multiples codecs) et stockage local jusqu’à 512 Go facilitent le déploiement et réduisent la bande passante. Les interfaces complètes (RJ45, RS‑485, E/S audio, E/S alarme, sortie BNC) et la compatibilité ONVIF (S, G, T), ISAPI, OISUP, HIKVISION SDK, OTAP garantissent une intégration fluide. Les protocoles réseau riches (HTTPS, 802.1x, SRTP, SSL, etc.) renforcent la cybersécurité sans complexité.

Description technique de la DS-2TD2637-10/QY

Cette caméra bullet thermique bi‑spectre réseau combine un capteur thermique VOx microbolomètre non refroidi 384×288 avec IFOV 1,75 mrad, NETD ≤ 35 mK (25 °C, F1.0) et plage spectrale 8–14 μm. Son optique thermique de 9,7 mm F1.0 offre un champ de vision de 37,5° × 28,5°, un zoom numérique ×2/×4 et une mise au point minimale à 1 m. Côté visible, elle intègre un capteur 1/2.7″ Progressive Scan CMOS 4MP (2688×1520) avec objectif 4 mm F1.6.

L’image optique bénéficie d’un WDR 120 dB, d’une illumination minimale de 0,0089 lux (F1.6, AGC ON) et de 0 lux avec IR jusqu’à 30 m. La vitesse d’obturation varie de 1 s à 1/100 000 s, avec filtre jour/nuit à commutation automatique. Les fréquences atteignent 25 ips en 50 Hz et 30 ips en 60 Hz côté optique, et 25 ips côté thermique. La caméra propose fusion bi‑spectre, Picture‑in‑Picture et coloration cible white hot/black hot pour une exploitation claire.

Autres informations importantes

• Marque et modèle: HikVision DS-2TD2637-10/QY, Thermal et Optical Bi-spectrum Bullet Camera réseau, caméra bullet thermique double objectif.
• Optique visible: résolution 4MP (2688 × 1520), longueur focale 4 mm, ouverture F1.6, champ de vision 84° × 44,8° (H × V).
• Thermique: VOx microbolomètre non refroidi, résolution 384 × 288, pas de pixel 17 μm, plage spectrale 8–14 μm.
• Longueur focale (thermique): 9,7 mm; ouverture F1.0; IFOV 1,75 mrad; champ de vision 37,5° × 28,5° (H × V).
• Distance minimale de mise au point: 1 m; zoom numérique ×2, ×4.
• Illumination minimale (optique): 0,0089 lux (@ F1.6, AGC ON); 0 lux avec IR.
• Vitesse d’obturation: 1 s à 1/100 000 s; filtre jour/nuit: filtre coupe IR avec commutation automatique.
• WDR: 120 dB; distance d’illumination IR: jusqu’à 30 m.
• Traitement image: fusion bi‑spectre, Picture-in-Picture, coloration cible (white hot / black hot).
• Palettes de couleur (thermique): 17 types (White hot, Black hot, Fusion 1, Rainbow, …).
• Règles VCA: 4 types (ligne, intrusion, entrée de région, sortie de région), jusqu’à 8 règles.
• Mesure de température: 3 types de règle (10 points, 10 zones, 1 ligne), 21 règles au total.
• Plage de mesure de température: −20 °C à 150 °C; précision: ± 8 °C.
• Fréquences d’images (optique): 50 Hz: 25 ips; 60 Hz: 30 ips (jusqu’à 2688 × 1520).
• Fréquences d’images (thermique): 25 ips (résolutions prises en charge jusqu’à 1280 × 720, 704 × 576, 352 × 288, 384 × 288).
• Compression vidéo: H.265 / H.264 (principal), H.265 / H.264 / MJPEG (sous‑flux).
• Audio (codecs): G.722.1, G.711ulaw, G.711alaw, MP2L2, G.726, PCM.
• Stockage local: carte MicroSD/SDHC/SDXC jusqu’à 512 Go (ANR supporté).
• Interfaces physiques: 1 × RJ45 10/100 Mbps, 1 × RS‑485, 1 × entrée audio 3,5 mm, 1 × sortie audio linéaire, sortie analogique BNC, 2 × entrées alarme, 2 × sorties alarme.
• Protocoles réseau: IPv4/IPv6, HTTP/HTTPS, 802.1x, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP/RTCP/RTP, TCP/UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour, SFTP, SRTP, SSL.
• APIs et compatibilités: ISAPI, OISUP, HIKVISION SDK, ONVIF (Profile S, G, T), OTAP.
• Alimentation: 24 VAC ±25 %, 12 VDC ±25 %, 24 VDC (borne deux fils), PoE (802.3af, classe 3).
• Consommation électrique: max ~10 W (PoE); max 9,5 W (24 VAC/24 VDC); max 9 W (12 VDC).
• Température de fonctionnement: −40 °C à 65 °C; humidité: ≤ 95 % (sans condensation).
• Indice de protection: IP67; résistance aux chocs: IK10.
• Protection surtension et transitoire: TVS 4000 V.
• Boîtier anti‑corrosion: NEMA 4X; peinture anti‑corrosion.
• Dimensions (L × Ø × H): 376,1 mm × 119,1 mm × 118,1 mm; poids: 1,82 kg.
• Portée de détection VCA (référence): humain 70 m; véhicule 210 m.
• Tableau DORI: distances de détection/reconnaissance/identification (véhicules/humains) disponibles dans la fiche technique.
• Remarques sur performance: performances mesurées en environnement contrôlé; peuvent varier selon conditions réelles.

FAQ – DS-2TD2637-10/QY Caméra bullet thermique bi-spectre 4MP 384×288

Qu’est‑ce qui distingue la DS-2TD2637-10/QY des caméras classiques 4MP ?

Elle combine une image optique 4MP (2688×1520) et une image thermique 384×288 grâce à un capteur VOx non refroidi. La fusion bi‑spectre et le Picture‑in‑Picture permettent de corréler preuve vidéo et détection thermique, même dans l’obscurité totale, le brouillard ou la fumée légère. Les palettes thermiques, la mesure de température et les VCA avancés réduisent les fausses alertes et améliorent la prise de décision en sécurité périmétrique et maintenance.

La mesure de température convient‑elle à la maintenance prédictive ?

Oui. Vous disposez de 3 types de règle (10 points, 10 zones, 1 ligne), soit 21 règles au total, sur une plage de −20 °C à 150 °C avec une précision ± 8 °C. Cela permet de surveiller des équipements électriques ou mécaniques, repérer des échauffements anormaux et déclencher des alertes via E/S alarme, réseau ou enregistrement local, facilitant une maintenance prédictive efficace et documentée.

Comment la caméra gère‑t‑elle les contre‑jours et les scènes complexes ?

Le flux optique 4MP dispose d’un WDR 120 dB pour préserver les détails en hautes lumières comme dans les ombres. La partie thermique, indépendante de la lumière visible, conserve la détection sur de fortes dynamiques lumineuses. La fusion bi‑spectre et les 17 palettes (white hot, black hot, Rainbow, etc.) permettent d’ajuster le rendu à la scène, tandis que l’IR intégré éclaire jusqu’à 30 m en conditions de nuit totale.

La DS-2TD2637-10/QY est‑elle adaptée aux environnements difficiles ?

Absolument. Elle est certifiée IP67, IK10 et NEMA 4X avec peinture anti‑corrosion. Elle fonctionne de −40 °C à 65 °C, jusqu’à 95 % d’humidité (sans condensation) et bénéficie de protections TVS 4000 V contre surtensions et transitoires. Ces caractéristiques en font une solution robuste pour sites côtiers, industriels, logistiques ou énergétiques, garantissant fiabilité et disponibilité 24/7 sur le long terme.

Quelles sont les portées de détection de référence humaines/véhicules ?

La portée VCA de référence est de 70 m pour un humain et 210 m pour un véhicule. Pour des besoins plus précis, il convient d’utiliser le tableau DORI (détection/reconnaissance/identification) de la fiche technique, qui dépend de la taille de la cible, des conditions environnementales et des réglages d’image. Ces valeurs permettent d’orienter le placement optimal de la caméra sur site.

La caméra est‑elle facile à intégrer dans un VMS tiers ?

Oui, grâce aux compatibilités ONVIF (Profiles S, G, T), ISAPI, OISUP, HIKVISION SDK et OTAP. Les protocoles réseau complets (HTTPS, SRTP, SSL, 802.1x, RTSP/RTCP/RTP, etc.) assurent interopérabilité et cybersécurité. Les flux H.265/H.264 réduisent la bande passante, et les interfaces physiques (RJ45, RS‑485, E/S alarme, audio, BNC) facilitent l’intégration à des systèmes existants, qu’ils soient IP purs ou hybrides.

Quels sont les besoins en alimentation et la consommation électrique ?

La DS-2TD2637-10/QY accepte 24 VAC ±25 %, 12 VDC ±25 %, 24 VDC via borne deux fils, et PoE 802.3af classe 3. Sa consommation est contenue: environ 10 W max en PoE, 9,5 W max en 24 VAC/24 VDC et 9 W max en 12 VDC. Cette souplesse simplifie le déploiement, limite les coûts et permet l’alimentation centralisée via switch PoE.

Quelles options de stockage et d’enregistrement local sont disponibles ?

La caméra prend en charge une carte MicroSD/SDHC/SDXC jusqu’à 512 Go et l’ANR (Automatic Network Replenishment), assurant la continuité d’enregistrement en cas de coupure réseau. Vous pouvez combiner stockage embarqué et enregistrement NVR/VMS pour redondance. Les E/S alarme, l’audio, et la sortie BNC analogique offrent des scénarios d’enregistrement déclenchés, locaux ou distants, selon les politiques de sécurité définies.

Comment la qualité thermique se traduit‑elle sur le terrain ?

Le capteur VOx 384×288 avec NETD ≤ 35 mK et ouverture F1.0 saisit de fines différences de température, utiles pour la détection de présence et la surveillance d’équipements. Avec un pas de pixel de 17 μm, une focale 9,7 mm et un champ 37,5° × 28,5°, il offre un bon compromis entre portée et détail. Les 17 palettes optimisent la lisibilité selon les conditions d’éclairage et de fond.

Quelles sont les fréquences d’images disponibles ?

En optique, vous obtenez jusqu’à 25 ips en mode 50 Hz et 30 ips en mode 60 Hz (jusqu’à 2688 × 1520). En thermique, 25 ips sont disponibles avec des résolutions prises en charge jusqu’à 1280×720, 704×576, 352×288 et 384×288. Cette fluidité permet de bien capter les mouvements, d’améliorer la précision des VCA et d’offrir des relectures exploitables, même dans des scènes rapides.

Quelles dimensions et quel poids prévoir pour l’installation ?

La caméra mesure 376,1 mm × 119,1 mm × 118,1 mm (L × Ø × H) pour un poids de 1,82 kg. Son format bullet facilite l’orientation précise et la pose murale ou sur mât. Les interfaces complètes simplifient le câblage, et la construction IP67/IK10/NEMA 4X garantit une tenue mécanique et environnementale solide, même en sites exposés au vent, aux chocs et aux atmosphères corrosives.
