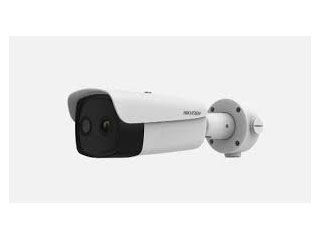

DS-2TD2637-35/QY(B) Caméra thermique bi-spectre 4MP/384×288 35mm

DS-2TD2637-35/QY(B) Caméra thermique bi-spectre 4MP/384×288 35mm : détectez tôt, réagissez vite, protégez mieux

La DS-2TD2637-35/QY(B) Caméra thermique bi-spectre 4MP/384×288 35mm de Hikvision combine vision thermique et optique dans un seul boîtier pour une sécurité 24/7 sans compromis. Son objectif thermique 35 mm et son capteur 384×288 détectent précisément les anomalies de température, tandis que le module optique 4MP offre des images détaillées. Avec WDR 120 dB, IR jusqu’à 100 m et des algorithmes intelligents (humain/véhicule, fumée, prévention incendie), elle réduit drastiquement les fausses alarmes. Robuste (IP67, NEMA-4X, peinture anti-corrosion), elle s’intègre en PoE et stocke localement jusqu’à 256 Go. Une solution prête pour les environnements critiques.

Détection précise jour et nuit, même en conditions difficiles

Grâce à la bi-spectrale, la DS-2TD2637-35/QY(B) combine un capteur thermique 384×288 (NETD ≤ 35 mK @25 °C, F1.0) et un capteur optique 4MP (2688×1520). L’objectif thermique 35 mm fournit un champ de vision d’environ 10,7° × 8° (≈11° × 8°), idéal pour des distances longues. L’IR intégré éclaire jusqu’à 100 m, et le WDR 120 dB améliore les scènes à forts contrastes. Résultat: visuels nets, détection fiable et réduction des fausses alertes, de jour comme de nuit.

Analyse intelligente et prévention des risques renforcée

Les algorithmes intégrés apportent une valeur opérationnelle immédiate: classification humain/véhicule, détection de fumée, algorithme de prévention incendie et filtre anti-réflection solaire. La caméra prend en charge 4 types de VCA (traversée de ligne, intrusion, entrée/sortie de région) avec jusqu’à 8 règles. Les fonctions de mesure de température offrent 3 types de règles (10 points, 10 zones, 1 ligne) pour surveiller précisément -20 °C à 150 °C avec une précision de ± 8 °C, permettant d’anticiper les anomalies critiques.

Intégration réseau flexible et enregistrement sécurisé

La DS-2TD2637-35/QY(B) prend en charge H.265/H.264 sur flux principal et H.265/H.264/MJPEG sur sous-flux pour optimiser la bande passante. Elle offre un stockage local MicroSD/SDHC/SDXC jusqu’à 256 Go, la sauvegarde NAS (NFS, SMB/CIFS) et l’ANR. L’interface réseau RJ45 10/100 Mbps, le RS-485, l’audio bidirectionnel et les E/S d’alarme facilitent l’intégration dans tout écosystème de sûreté. L’alimentation PoE 802.3af, 12/24 VDC ou 24 VAC garantit une installation souple et résiliente.

Conçue pour durer: boîtier IP67 et NEMA-4X

Construite pour les environnements exigeants, cette caméra réseau bi-spectre dispose d’un boîtier IP67 avec peinture anti-corrosion et conformité NEMA-4X. Elle fonctionne de -40 °C à 65 °C, supporte une humidité ≤ 95 % et bénéficie d’une protection TVS 4000 V contre foudre et surtensions. Avec une consommation maîtrisée (jusqu’à 10 W en PoE) et des performances constantes, la DS-2TD2637-35/QY(B) offre une fiabilité longue durée, en intérieur comme en extérieur.

Description technique

La DS-2TD2637-35/QY(B) Caméra thermique bi-spectre 4MP/384×288 35mm associe un module thermique 384×288 pixels (VOx UFPA non refroidi) avec focale 35 mm et ouverture F1.0, à un module optique 1/2.7″ Progressive Scan CMOS 4MP (2688×1520) à focale 12 mm, ouverture F1.6. Son champ de vision thermique est de 10,7° × 8° et son champ optique de 25,25° × 14,44°. Le NETD ≤ 35 mK assure une sensibilité remarquable, avec zoom numérique ×2/×4.

La partie optique bénéficie d’un WDR 120 dB, d’un filtre ICR Jour/Nuit et d’une IR intégrée jusqu’à 100 m. La caméra propose fusion bi-spectre, Picture-in-Picture et palettes white hot/black hot. Les flux vidéo atteignent 25/30 ips jusqu’à 2688×1520 en optique et 25 ips sur les résolutions thermiques (1280×720, 704×576, 384×288). L’alimentation s’effectue via PoE 802.3af (Classe 3), 12/24 VDC ou 24 VAC, assurant une installation simple et adaptable.

Autres informations importantes

• Marque/Type: Hikvision, Thermal et Optical Bi-spectrum Bullet Camera réseau, caméra bullet thermique double objectif.
• Modèle: DS-2TD2637-35/QY(B) Caméra thermique bi-spectre 4MP/384×288 35mm.
• Caméra conventionnelle: 4MP (2688 × 1520 pixels).
• Caméra thermique: 384 × 288 pixels, objectif 35 mm, angle de vue environ 11° × 8° degrés.
• Peinture anti-corrosion; conformité NEMA-4X.
• Résolution du capteur thermique: 384 × 288 pixels.
• Pitch des pixels thermiques: 17 μm.
• NETD (sensibilité thermique): ≤ 35 mK (@ 25 °C, F1.0).
• Gamme spectrale (thermique): 8 μm – 14 μm.
• Focale module thermique: 35 mm.
• Champ de vision thermique: 10.7° × 8° (H × V).
• IFOV (thermique): 0.49 mrad.
• Ouverture module thermique: F1.0.
• Distance minimale de mise au point (thermique): 30 m.
• Zoom numérique (thermique): ×2, ×4.
• Type de détecteur thermique: Vanadium Oxide (VOx) UFPA non refroidi.
• Capteur optique: 1/2.7” Progressive Scan CMOS.
• Résolution du capteur optique: 2688 × 1520 pixels.
• Focale du module optique: 12 mm.
• Champ de vision optique: 25.25° × 14.44° (H × V).
• Ouverture optique: F1.6.
• Sensibilité minimale (optique): 0,0089 lux (F1.6, AGC ON); 0 lux avec IR.
• Vitesse d’obturation (optique): 1 s – 1/100 000 s.
• Filtre Jour/Nuit: Filtre IR avec commutation automatique (ICR).
• WDR (optique): 120 dB.
• Illumination IR intégrée: jusqu’à 100 m (intensité et angle ajustés automatiquement).
• Fusion bi-spectre et affichage: Fusion image bi-spectre, Picture-in-Picture, coloration de cible (white hot / black hot).
• Algorithmes intelligents: Classification véhicule/humain, détection de fumée, algorithme de prévention incendie, filtre anti-réflection solaire.
• VCA (analyse vidéo): 4 types (traversée de ligne, intrusion, entrée de région, sortie de région), jusqu’à 8 règles VCA.
• Mesure de température: 3 types de règles de mesure, 21 règles au total (10 points, 10 zones, 1 ligne).
• Plage de mesure de température: -20 °C à 150 °C.
• Précision de mesure de température: ± 8 °C.
• Compression vidéo: H.265 / H.264 (flux principal); H.265 / H.264 / MJPEG (sous-flux).
• Fréquence d’image (optique): 50 Hz : 25 ips (jusqu’à 2688×1520) / 60 Hz : 30 ips (jusqu’à 2688×1520).
• Fréquence d’image (thermique): 25 ips (résolutions thermiques y compris 1280×720, 704×576, 384×288).
• Codec audio: G.722.1, G.711 μ-law, G.711 A-law, MP2L2, G.726, PCM.
• Stockage local et réseau: MicroSD/SDHC/SDXC jusqu’à 256 Go; NAS (NFS, SMB/CIFS); ANR.
• Entrées/sorties d’alarme: 2 entrées d’alarme (0–5 VDC); 2 sorties d’alarme.
• Entrée audio: 1 entrée micro/ligne 3,5 mm (2–2.4 V p-p; impédance 1 kΩ ±10%).
• Sortie audio: Sortie linéaire, impédance 600 Ω.
• Interface réseau et communication: 1 × RJ45 10/100 Mbps; RS-485 (half duplex).
• Sortie analogique: 1.0 V p-p / 75 Ω (PAL/NTSC) via BNC.
• Alimentation: 24 VAC ±25% ; 12 VDC ±25% ; 24 VDC (borne deux conducteurs) ; PoE 802.3af (Classe 3).
• Consommation électrique: Max. 10 W (PoE) ; max. 9.5 W (24 VAC / 24 VDC) ; max. 9 W (12 VDC).
• Plage de fonctionnement (température): -40 °C à 65 °C.
• Plage de fonctionnement (humidité): ≤ 95 %.
• Indice de protection: IP67.
• Protection surtensions: Protection TVS 4000 V (protection foudre/surtension).
• Dimensions (L×Ø×H approximées): 376.1 mm × 119.1 mm × 118.1 mm.
• Poids: 1.82 kg.
• Portée de détection VCA (humain): 245 m.
• Portée de détection VCA (véhicule): 735 m.

FAQ

La DS-2TD2637-35/QY(B) convient-elle aux sites industriels exposés aux intempéries ?

Oui. La DS-2TD2637-35/QY(B) Caméra thermique bi-spectre 4MP/384×288 35mm est certifiée IP67, conforme NEMA-4X et protégée par une peinture anti-corrosion. Elle fonctionne de -40 °C à 65 °C, supporte une humidité ≤ 95 % et intègre une protection TVS 4000 V contre la foudre/surtension. Elle est ainsi parfaitement adaptée aux environnements extérieurs exigeants et aux sites industriels.

Qu’apporte la bi-spectrale par rapport à une caméra classique 4MP ?

La bi-spectrale combine un canal thermique 384×288 pour la détection des signatures de chaleur et un canal optique 4MP (2688×1520) pour les détails visuels. Cette fusion, associée à Picture-in-Picture et aux palettes white hot/black hot, permet une détection fiable en obscurité, fumée ou brouillard, tout en identifiant précisément les scènes via la partie optique, réduisant les fausses alertes et améliorant la prise de décision.

La caméra peut-elle prévenir les départs de feu et détecter la fumée ?

Oui. Elle intègre un algorithme de prévention incendie et une détection de fumée. Les fonctions de mesure de température permettent de configurer 21 règles (10 points, 10 zones, 1 ligne) sur une plage de -20 °C à 150 °C, avec une précision de ± 8 °C. Ces capacités aident à détecter tôt les anomalies thermiques avant qu’un incident critique ne se déclenche.

Quelles distances de détection puis-je attendre pour l’analyse VCA ?

La portée de détection VCA est de 245 m pour l’humain et 735 m pour le véhicule. Le module thermique 35 mm avec un champ de vision de 10,7° × 8° et un IFOV de 0,49 mrad aide à maintenir une détection stable à longue distance, tandis que l’optique 4MP fournit des détails complémentaires pour la vérification visuelle.

Quels formats de compression et fréquences d’images sont pris en charge ?

La DS-2TD2637-35/QY(B) prend en charge H.265/H.264 sur le flux principal et H.265/H.264/MJPEG sur le sous-flux. En optique: 25 ips à 50 Hz et 30 ips à 60 Hz, jusqu’à 2688×1520. En thermique: 25 ips, avec sorties 1280×720, 704×576 et 384×288. Ces options optimisent la bande passante en conservant la fluidité.

Comment s’intègre-t-elle à mon infrastructure réseau et de stockage ?

La caméra offre 1 × RJ45 10/100 Mbps, RS-485 (half duplex), E/S d’alarme (2 in / 2 out), audio bidirectionnel (entrée micro/ligne 3,5 mm; sortie linéaire 600 Ω) et une sortie analogique BNC 1.0 V p-p / 75 Ω. Côté stockage: MicroSD/SDHC/SDXC jusqu’à 256 Go, NAS (NFS, SMB/CIFS) et ANR pour la continuité d’enregistrement en cas de coupure réseau.

Quelles alimentations sont compatibles et quelle est la consommation ?

Vous pouvez alimenter en 24 VAC ±25 %, 12 VDC ±25 %, 24 VDC (borne deux conducteurs) ou PoE 802.3af (Classe 3). La consommation est maîtrisée: max. 10 W en PoE, 9,5 W en 24 VAC / 24 VDC et 9 W en 12 VDC. Cette flexibilité facilite l’installation et la compatibilité avec des infrastructures existantes.

Les performances optiques sont-elles adaptées aux scènes à fort contraste ?

Oui. Le module optique 4MP (1/2.7″ CMOS) dispose d’un WDR 120 dB, d’un filtre ICR Jour/Nuit et d’une IR jusqu’à 100 m avec intensité/angle ajustés automatiquement. La sensibilité minimale est de 0,0089 lux (F1.6, AGC ON) et 0 lux avec IR. Résultat: des détails lisibles même face aux contre-jours ou éclairages hétérogènes.

Quels sont les atouts du module thermique 35 mm pour la surveillance longue portée ?

La focale 35 mm, l’ouverture F1.0 et un NETD ≤ 35 mK offrent une excellente sensibilité aux écarts thermiques. Le champ de vision 10,7° × 8° et l’IFOV de 0,49 mrad conviennent aux scénarios longue distance. Le zoom numérique ×2/×4 et les palettes white hot/black hot améliorent l’interprétation des scènes et la rapidité d’identification des cibles.

Quelles sont les dimensions et le poids pour la planification d’installation ?

La DS-2TD2637-35/QY(B) mesure environ 376,1 mm × 119,1 mm × 118,1 mm et pèse 1,82 kg. Ces dimensions restent compactes pour une caméra bullet bi-spectre avec IR longue portée. Le design robuste et la peinture anti-corrosion facilitent une installation durable sur mât, façade ou structure industrielle, tout en conservant une maintenance simple.
