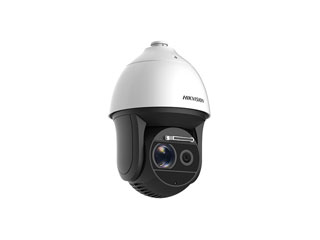

DS-2TD4167T-25/W(O-STD)(B) PTZ thermique bi-spectre 4MP/640×512

DS-2TD4167T-25/W(O-STD)(B) : la PTZ thermique bi‑spectre 4MP/640×512 qui sécurise, détecte et alerte sans compromis

Boostez votre surveillance 24/7 avec la Hikvision DS-2TD4167T-25/W(O-STD)(B), une Thermal et Optical Bi-spectrum Speeddome Camera réseau à double objectif. Alliant un capteur thermique 640×512 et une optique Darkfighter 4MP, elle offre un angle de vue thermique horizontal de 24,5° avec un objectif 25 mm et une mesure de température précise. Bénéficiez d’un suivi intelligent, d’une détection incendie proactive, d’une portée IR jusqu’à 200 m, d’un IP66 et d’une résistance TVS 6000 V. Intégrez-la facilement via ONVIF S/T/G, H.265+/H.264+, et stockez en local jusqu’à 256 Go avec ANR.

Vision bi-spectre 4MP/640×512 ultra-détaillée

La DS-2TD4167T-25/W(O-STD)(B) combine une caméra thermique 640×512 (sortie jusqu’à 1920×1080) et une caméra optique 4MP (2688×1520) Darkfighter pour une visibilité totale, même dans l’obscurité totale. Le mode picture-in-picture affiche la couche thermique sur la scène optique en plein écran, pour corréler instantanément la température et les détails visuels. La coloration white hot/black hot facilite l’interprétation, tandis que le WDR 120 dB et le désembuage optique assurent des images nettes dans toutes les conditions.

Mesure de température précise et détection incendie

Assurez une sécurité proactive grâce à la mesure de température précise: trois types de règles (points, zones, ligne), une plage de -20 °C à 550 °C, et une précision maximale de ±2 °C ou ±2 %. La détection dynamique de flammes identifie jusqu’à 10 points d’incendie potentiels. L’IFOV de 0,68 mrad et une NETD ≤ 35 mK (@25 °C, F#=1.1) garantissent une sensibilité fine aux écarts thermiques, pour des alertes rapides et fiables.

PTZ ultra-rapide, zoom 40× et suivi intelligent

Profitez d’un contrôle PTZ professionnel: panoramique 360° en rotation continue et inclinaison de -20° à +90° (auto flip), vitesses jusqu’à 200°/s (pan) et 105°/s (tilt), zoom optique 40× (6–240 mm) avec zoom proportionnel. Configurez 300 préréglages (273 configurables), 8 patrouilles (jusqu’à 32 préréglages chacune) et 4 patterns. Le suivi intelligent (panorama, événement, multi-scène) maintient automatiquement la cible dans le cadre pour une traçabilité sans faille.

Performance optique Darkfighter et visibilité longue portée

Le capteur 1/1.8″ Progressive Scan CMOS 4MP capture des images nettes avec une sensibilité minimale de 0,005 lux en couleur et 0,001 lux en N/B (F1.3, AGC ON). L’illuminateur IR intégré porte jusqu’à 200 m, tandis que le désembuage optique et le WDR 120 dB équilibrent scènes contrastées et conditions météo difficiles. En thermique, l’objectif 25 mm ouvre à F1.0 avec un champ de 24,5° × 19,7°, et un zoom numérique ×2/×4/×8.

Intégration réseau complète et stockage sécurisé

La DS-2TD4167T-25/W(O-STD)(B) s’intègre en toute simplicité via IPv4/IPv6, RTSP, HTTPS, 802.1x et ONVIF Profile S/T/G. Les codecs H.265+/H.265/H.264+/H.264 optimisent la bande passante. En cas de coupure, l’ANR protège l’enregistrement vers une carte MicroSD/SDHC/SDXC jusqu’à 256 Go ou un NAS (NFS, SMB/CIFS). Les interfaces incluent RJ45 10/100M, RS‑485, 7 entrées d’alarme, 2 sorties relais et une sortie vidéo analogique 1.0 V[p-p]/75 Ω.

Description technique

La Hikvision DS-2TD4167T-25/W(O-STD)(B) est une caméra Speeddome réseau thermique et optique bi-spectre conçue pour la surveillance avancée. Le module thermique VOx FPA non refroidi 640×512 (8–14 µm) avec NETD ≤ 35 mK et objectif 25 mm (F1.0) offre un champ de 24,5° × 19,7°, un IFOV de 0,68 mrad et une mise au point minimale à 1,5 m, avec zoom numérique ×2/×4/×8 et sortie jusqu’à 1920×1080.

Le module optique 4MP 1/1.8″ Darkfighter (2688×1520) propose une plage 6–240 mm (zoom 40×), ouverture F1.3–F4.6, WDR 120 dB, désembuage, obturation 1 s–1/30 000 s et zoom numérique ×2/×4/×8/×16. La PTZ assure 360° continu, -20° à +90° (auto flip), vitesses 0,1–200°/s (pan) et 0,1–105°/s (tilt), presets et patrouilles avancés, suivi intelligent et IR jusqu’à 200 m, avec affichage picture-in-picture et modes white hot/black hot.

Autres informations importantes

• Modèle: DS-2TD4167T-25/W(O-STD)(B) PTZ thermique bi-spectre 4MP/640×512 (Hikvision).
• Thermique:
  • Capteur: Vanadium Oxide (VOx) FPA non refroidi.
  • Résolution native: 640 × 512 pixels; Résolution de sortie: jusqu’à 1920 × 1080 pixels.
  • Pas de pixel: 17 µm; Bande spectrale: 8 µm – 14 µm.
  • NETD (sensibilité): ≤ 35 mK (@25 °C, F#=1.1).
  • Longueur focale: 25 mm; Ouverture: F1.0.
  • Champ de vue (H × V): 24.5° × 19.7°; IFOV: 0.68 mrad.
  • Distance minimale de mise au point: 1.5 m.
  • Zoom numérique: ×2, ×4, ×8.
  • Coloration cible: white hot / black hot.
• Optique:
  • Capteur: 1/1.8″ Progressive Scan CMOS.
  • Résolution: 2688 × 1520 (≈4 MP, Darkfighter 4MP).
  • Sensibilité minimale: Couleur 0,005 lux @ (F1.3, AGC ON); N/B 0,001 lux @ (F1.3, AGC ON).
  • Plage focale: 6 – 240 mm (zoom optique 40×); Ouverture F1.3 – F4.6.
  • Champ de vue (H × V): 56.6° × 33.7° à 1.8° × 1.0°.
  • Zoom numérique: ×2, ×4, ×8, ×16.
  • Vitesse d’obturation: 1 s – 1/30 000 s; WDR: 120 dB; Défog optique: Oui.
• Affichage:
  • Picture-in-picture: Oui (affichage partiel thermique sur plein écran optique).
• PTZ:
  • Pan: 360° rotation continue; Tilt: -20° à +90° (auto flip).
  • Vitesse panoramique: 0.1°/s – 200°/s (préréglage 240°/s).
  • Vitesse d’inclinaison: 0.1°/s – 105°/s (préréglage 200°/s).
  • Zoom proportionnel: Oui; Préréglages: 300 (273 configurables).
  • Patrouilles: 8 (jusqu’à 32 préréglages chacune); Patterns: 4.
  • Distance IR (illuminateur): jusqu’à 200 m.
• Analyses intelligentes (VCA):
  • Lignes de franchissement, intrusion, entrée/sortie de zone (jusqu’à 10 scènes, 8 règles par scène).
  • Mesure de température: points, zones, ligne; Plage: -20 °C à 550 °C; Précision max: ±2 °C ou ±2 %.
  • Détection incendie: détection dynamique de flammes (jusqu’à 10 points).
  • Suivi intelligent: Panorama tracking, Event tracking, Multi-scene patrol tracking.
  • Plage de détection VCA estimée: Humains 175 m; Véhicules 525 m.
• Vidéo:
  • Flux principal optique: 50 Hz: 25 ips (2688×1520, 1920×1080, 1280×960, 1280×720); 60 Hz: 30 ips (mêmes résolutions).
  • Flux principal thermique: jusqu’à 50 ips (1920×1080, 1280×960, 1280×720, 704×576, 640×512, 384×288).
  • Compression: H.265+/H.265/H.264+/H.264.
• Audio:
  • Entrée: 1 × prise 3.5 mm (micro/line).
  • Sortie: niveau linéaire, impédance 600 Ω.
• Stockage:
  • MicroSD/SDHC/SDXC jusqu’à 256 Go; NAS (NFS, SMB/CIFS); ANR supporté.
• Réseau et API:
  • IPv4/IPv6, HTTP, HTTPS, 802.1x, FTP, SMTP, RTSP, ONVIF Profile S/T/G, ISAPI, SDK Hikvision.
• Interfaces physiques:
  • Entrées alarme: 7 (0–5 VDC); Sorties relais: 2.
  • 1 × RJ45 10/100 M; 1 × RS-485.
  • Sortie vidéo analogique: 1.0 V[p-p]/75 Ω.
• Alimentation:
  • 24 V AC ±20%; 36 V DC ±20%; 48 V DC ±20%; Hi-PoE.
  • Consommation électrique: 65 W max.
• Environnement:
  • Température de fonctionnement: -40 °C à 65 °C; Humidité ≤ 95 % (sans condensation).
  • Essuie-glace: Oui.
  • Protection: IP66; TVS 6000 V (surtensions et transitoires).
• Mécanique:
  • Dimensions (L × H × P): 266.6 mm × 410 mm × 198.6 mm.
  • Poids approximatif: ≈ 9 kg.
• Résumé clé:
  • Caméra speeddome thermique double objectif, réseau, bi-spectre.
  • Darkfighter 4MP pour l’optique; 640×512 pour la thermique.
  • Objectif thermique 25 mm; angle de vue 24,5°; mesure de température précise.

FAQ

La DS-2TD4167T-25/W(O-STD)(B) convient-elle aux environnements extérieurs difficiles ?

Oui. Cette PTZ thermique bi-spectre 4MP/640×512 est classée IP66 et bénéficie d’une protection TVS 6000 V contre les surtensions et transitoires. Elle fonctionne de -40 °C à 65 °C avec une humidité ≤ 95 % sans condensation. L’essuie-glace intégré maintient l’optique propre sous la pluie ou la poussière, et l’IR jusqu’à 200 m garantit une visibilité nocturne étendue.

Qu’apporte la combinaison thermique 640×512 et optique 4MP Darkfighter ?

La bi-spectre associe la détection d’écarts thermiques (640×512 VOx, NETD ≤ 35 mK) à la richesse des détails couleur/monochrome (4MP 1/1.8″ Darkfighter). Le mode picture-in-picture fusionne les couches pour localiser précisément les sources de chaleur dans la scène, même en arrière-plan complexe. Le WDR 120 dB, le désembuage et l’IR 200 m maximisent la lisibilité en toutes conditions.

Comment fonctionne la mesure de température et quelle est sa précision ?

Vous définissez des règles de mesure par points, zones ou ligne. La plage couvre -20 °C à 550 °C, avec une précision maximale de ±2 °C ou ±2 %. L’IFOV de 0,68 mrad, l’ouverture F1.0 et une NETD ≤ 35 mK améliorent la sensibilité. Les alertes peuvent être liées aux E/S d’alarme, aux protocoles réseau et aux règles VCA pour une réaction automatique.

La caméra propose-t-elle un suivi automatique des cibles ?

Oui. Trois modes de suivi intelligent sont disponibles: panorama tracking, event tracking et multi-scene patrol tracking. Combinés au zoom optique 40× (6–240 mm) et au zoom proportionnel, ils maintiennent la cible dans le cadre pendant les patrouilles ou après un déclenchement VCA, tout en exploitant les vitesses PTZ élevées (jusqu’à 200°/s en pan et 105°/s en tilt).

Quelles sont les capacités de détection incendie ?

La fonction de détection dynamique de flammes analyse la scène thermique et peut identifier jusqu’à 10 points potentiels d’incendie. Couplée aux règles de température (points, zones, ligne), elle permet des alertes précoces même en obscurité totale, brouillard ou fumée légère. Les modes white hot/black hot renforcent la visualisation des hotspots pour une vérification rapide par les opérateurs.

Quelles options d’enregistrement et de redondance sont prises en charge ?

La DS-2TD4167T-25/W(O-STD)(B) prend en charge les cartes MicroSD/SDHC/SDXC jusqu’à 256 Go, l’enregistrement vers NAS via NFS ou SMB/CIFS, et l’ANR pour combler les pertes réseau. Les flux optiques et thermiques utilisent H.265+/H.265/H.264+/H.264, avec jusqu’à 25/30 ips en optique et jusqu’à 50 ips en thermique selon la configuration, optimisant stockage et bande passante.

Comment s’intègre-t-elle dans un système de sécurité existant ?

L’intégration est facilitée par ONVIF Profile S/T/G, ISAPI et le SDK Hikvision. Les protocoles réseau incluent IPv4/IPv6, HTTP/HTTPS, RTSP, 802.1x, FTP, SMTP. Côté matériel, vous disposez de 7 entrées d’alarme (0–5 VDC), 2 sorties relais, 1 × RJ45 10/100 M, 1 × RS‑485 et une sortie vidéo analogique 1.0 V[p‑p]/75 Ω pour compatibilité étendue.

Quelle est la portée de détection estimée pour humains et véhicules ?

La plage de détection VCA estimée est de 175 m pour des silhouettes humaines et 525 m pour des véhicules, grâce au capteur thermique 640×512 et à l’objectif 25 mm (F1.0), avec un champ de 24,5° × 19,7°. Ces distances dépendent de la scène, de la météo et du contraste thermique, mais offrent une base fiable pour dimensionner vos projets.

Quelles alimentations et consommations prévoir à l’installation ?

La caméra accepte plusieurs sources: 24 V AC ±20%, 36 V DC ±20%, 48 V DC ±20% et Hi‑PoE, pour une flexibilité sur site. La consommation maximale est de 65 W, à considérer avec l’IR, le chauffage interne éventuel et la motorisation PTZ. Des protections TVS 6000 V renforcent la résilience électrique en environnements exposés.

Quelles sont les dimensions, le poids et les contraintes de montage ?

Le dôme mesure 266,6 mm × 410 mm × 198,6 mm et pèse environ 9 kg. Prévoyez un support robuste compatible PTZ et des passages de câbles pour RJ45, RS‑485 et E/S d’alarme. Les vitesses PTZ élevées, l’IR 200 m et l’angle de vue thermique 24,5° imposent un positionnement maîtrisé pour maximiser la couverture et limiter les vibrations.
