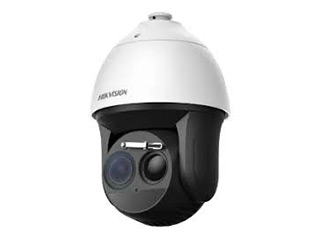

DS-2TD4167T-9/W(B) Dôme PTZ thermique + optique 4MP 640×512

DS-2TD4167T-9/W(B) Dôme PTZ thermique + optique 4MP 640×512 — détectez, identifiez et mesurez avec une précision professionnelle

Boostez votre sécurité 24/7 avec la DS-2TD4167T-9/W(B) Dôme PTZ thermique + optique 4MP 640×512. Cette Thermal et Optical Bi-spectrum Speeddome Camera réseau de Hikvision rassemble une caméra speeddome thermique double objectif et une optique Darkfighter 4MP pour des images nettes, même en très faible luminosité. Son capteur thermique 640 × 512 px, son objectif 9 mm et un angle de vue jusqu’à 72° offrent une couverture large et une mesure de température précise. Profitez d’un zoom optique 40×, d’un suivi intelligent et d’algorithmes avancés pour prévenir les incidents.

Vision bi-spectre ultra‑complète

Combinez la puissance d’une optique 4 MP Darkfighter (1/1.8″ CMOS) et d’un module thermique 640 × 512 px pour détecter, identifier et qualifier les menaces par tous les temps. Le mode Image-in-Image (PiP) superpose la thermique à l’optique pour un contexte immédiat. La coloration cible Blanc chaud/Noir chaud améliore la lisibilité thermique, tandis que le WDR 120 dB et l’anti‑brouillard assurent une image exploitable en contre‑jour, pluie, fumée ou brume.

Mesure de température précise et alertes

Mesurez de −20 °C à 550 °C avec une précision de ±2 °C ou ±2 % (max). Détectez rapidement départs de feu et fumée grâce aux algorithmes intégrés, puis déclenchez des alertes via entrées/sorties d’alarme ou réseau. Les capacités VCA (franchissement de ligne, intrusion, entrée/sortie de zone) et le suivi intelligent orientent automatiquement la caméra, réduisant le temps de réaction et améliorant la prévention des risques.

PTZ haute performance et portée étendue

Panoramique 360° continu, inclinaison de −20° à +90° (auto flip), vitesses jusqu’à 200°/s (pan) et 105°/s (tilt), zoom optique 40× (6–240 mm) et zoom numérique jusqu’à ×16 : tout est conçu pour la réactivité. L’IR intégré atteint 200 m avec réglage automatique. 300 présélections (273 configurables), 8 patrouilles (jusqu’à 32 présélections chacune) et 4 patterns (>10 min) maximisent la couverture. Le wiper intégré garantit une vision claire par mauvais temps.

Intégration ouverte, stockage flexible et sécurité réseau

Diffusez en H.265+/H.265/H.264+/H.264 et MJPEG pour les sous‑flux. Stockez localement (MicroSD/SDHC/SDXC 256 Go), sur NAS (NFS, SMB/CIFS) et via ANR. Compatible ISAPI, HIKVISION SDK et ONVIF Profile S/T/G pour s’intégrer à vos VMS. La sécurité réseau (HTTPS, 802.1x, filtrage IP, authentification) protège vos flux, tandis que les options d’alimentation 24 V AC, 36/48 V DC et Hi‑PoE simplifient le déploiement.

Description technique de la DS-2TD4167T-9/W(B) Dôme PTZ thermique + optique 4MP 640×512

La DS-2TD4167T-9/W(B) est une Thermal et Optical Bi-spectrum Speeddome Camera réseau Hikvision réunissant un capteur optique 4 MP hautes performances (2688 × 1520 px) et une matrice thermique 640 × 512 px VOx non refroidie. Le module optique Darkfighter offre une sensibilité exceptionnelle (0,005 lux en couleur, 0,001 lux en N/B à F1.3, AGC ON) avec WDR 120 dB, anti‑brouillard et vitesse d’obturation de 1 s à 1/30 000 s. Le zoom optique 40× (6–240 mm, F1.3–F4.6) est complété par un zoom numérique ×2/×4/×8/×16.

Côté thermique, la focale 9 mm (F1.0) délivre un IFOV de 1,89 mrad et un champ de vision 72,0° × 56,1°, avec zoom numérique ×2/×4/×8. La mesure de température couvre −20 °C à 550 °C avec une précision de ±2 °C ou ±2 % (max). Le PTZ propose un panoramique 360° continu, inclinaison −20° à +90° (auto flip), zoom proportionnel et jusqu’à 300 présélections. L’IR atteint 200 m et le wiper maintient la visibilité quelles que soient les conditions.

Caractéristiques techniques détaillées

• Type de capteur thermique: VOx non refroidi (Vanadium Oxide, FPA)
• Résolution thermique: 640 × 512 px
• Pixel pitch thermique: 17 µm
• Bande spectrale thermique: 8–14 µm
• NETD: ≤ 35 mK (@25 °C, F# = 1.0)
• Focale thermique: 9 mm
• Ouverture thermique: F1.0
• IFOV (thermique): 1.89 mrad
• Champ de vision thermique (H × V): 72.0° × 56.1°
• Distance minimale mise au point (thermique): 1 m
• Zoom numérique thermique: ×2, ×4, ×8
• Type de capteur optique: 1/1.8″ Progressive Scan CMOS
• Résolution optique: 2688 × 1520 px (4 MP)
• Illumination minimale (optique): Couleur: 0.005 lux @ (F1.3, AGC ON); N/B: 0.001 lux @ (F1.3, AGC ON)
• Champ de vision optique (H × V): 56.6° × 33.7° à 1.8° × 1.0°
• Focale optique: 6–240 mm (zoom optique 40×)
• Ouverture optique: F1.3–F4.6
• Mode de mise au point optique: Auto / Semi-auto / Manuel
• Zoom numérique optique: ×2, ×4, ×8, ×16
• Vitesse d’obturation optique: 1 s à 1/30 000 s
• WDR (optique): 120 dB
• Anti-brouillard optique: Oui
• Image-in-Image (PiP): Oui (affichage partiel thermique sur image optique)
• Coloration cible (thermique): Blanc chaud / Noir chaud
• Mouvements PTZ (pan/tilt): Pan: 360° rotation continue; Tilt: -20° à +90° (auto flip)
• Vitesse de panoramique: 0.1°/s à 200°/s (configurable); vitesse préréglée: 240°/s
• Vitesse d’inclinaison: 0.1°/s à 105°/s (configurable); vitesse préréglée: 200°/s
• Zoom proportionnel: Oui
• Nombre de présélections: 300 (273 configurables)
• Scans/Patrouilles/Patterns: Patrol: 8 (jusqu’à 32 préréglages par patrol); Pattern: 4 (>10 minutes par pattern)
• Mémoire après coupure: Oui (Power Off Memory)
• Nettoyeur/Wiper: Oui
• Illuminateur IR (distance): Jusqu’à 200 m (intensité/angle ajustés automatiquement)
• Algorithmes intelligents: VCA (line crossing, intrusion, region enter/exit); détection incendie/fumée; mesures de température; suivi intelligent (panorama, event, multi-scene)
• Plage de mesure de température: -20 °C à 550 °C
• Précision de mesure de température: ±2 °C ou ±2% (max)
• Compression vidéo: Main: H.265+/H.265/H.264+/H.264; Sub: H.265/H.264/MJPEG
• Résolutions et framerate (optique principal): 50 Hz: 25 ips (2688×1520, 1920×1080, 1280×960, 1280×720); 60 Hz: 30 ips (mêmes résolutions)
• Résolutions et framerate (thermique): Jusqu’à 50 ips (1920×1080, 1280×960, 1280×720, 704×576, 640×512, 384×288)
• Flux(s) secondaire(s) (exemples): Optique sub: 704×576, 352×288; Thermique sub: 704×576, 640×512, 384×288
• Audio (compression): G.711u/G.711a/G.722.1/MP2L2/G.726/PCM
• Stockage local et réseau: MicroSD/SDHC/SDXC jusqu’à 256 Go; NAS (NFS, SMB/CIFS); ANR
• Protocoles réseau: IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE
• API et compatibilité: ISAPI, HIKVISION SDK, ONVIF Profile S/T/G, intégration tiers
• Interfaces physiques: 1 × RJ45 10/100 Mbit/s Ethernet; 1 × RS-485; Entrées alarme: 7 (0–5 VDC); Sorties alarme: 2 relais; Entrée audio: 1 (jack 3.5 mm); Sortie audio: 1 (niveau linéaire)
• Sortie vidéo analogique: 1.0 Vpp / 75 Ω
• Sécurité réseau: Authentification utilisateur, liaison MAC, HTTPS, IEEE 802.1x, filtrage IP
• Alimentation: 24 V AC ±20%; 36 V DC ±20%; 48 V DC ±20%; Hi-PoE
• Consommation électrique: 65 W max
• Température de fonctionnement: -40 °C à 65 °C
• Humidité de fonctionnement: ≤ 95%
• Protection électrique: TVS 6000 V (protection foudre), protection contre surtensions et transitoires
• Indice de protection (IP): IP66
• Dimensions (L × H × P): 266.6 mm × 410 mm × 198.6 mm
• Poids approximatif: ≈ 9 kg
• Plages de détection VCA (exemples): Détection humain: 63 m; Véhicule: 189 m
• Capacités de suivi intelligent: Panorama tracking, Event tracking, Multi-scene patrol tracking

Autres informations importantes

• Caméra speeddome thermique double objectif avec angle de vue thermique jusqu’à 72° pour une large couverture de zone.
• Darkfighter 4MP côté optique pour des scènes très faiblement éclairées, avec IR jusqu’à 200 m et wiper intégré.
• Robuste: IP66, TVS 6000 V et fonctionnement de −40 °C à 65 °C; idéale pour sites critiques, périmètres et industriels.
• Intégration simple aux VMS tiers via ONVIF S/T/G; stockage local, NAS et ANR pour continuité d’enregistrement.
• Alimentation flexible (24 VAC, 36/48 VDC, Hi‑PoE) et interfaces complètes (RJ45, RS‑485, I/O alarmes, audio, sortie vidéo analogique).

FAQ

En quoi la DS-2TD4167T-9/W(B) Dôme PTZ thermique + optique 4MP 640×512 se distingue-t‑elle d’une caméra PTZ classique ?

Elle combine une optique 4 MP Darkfighter et un module thermique 640 × 512 px VOx non refroidi, permettant de voir à la fois les détails visibles et les signatures thermiques. La mesure de température intégrée, les algorithmes VCA, la détection incendie/fumée, le suivi intelligent et le PiP offrent une analyse de scène avancée et une réactivité impossible avec une PTZ uniquement optique.

La mesure de température est-elle suffisamment précise pour de la maintenance ou de la prévention incendie ?

Oui. La plage de mesure de −20 °C à 550 °C avec une précision de ±2 °C ou ±2 % (max) convient à la prévention incendie, aux contrôles thermiques d’équipements et aux inspections de points chauds. Les algorithmes de détection fumée/incendie accélèrent l’alerte, tandis que les E/S d’alarme et les notifications réseau déclenchent des actions immédiates dans votre écosystème de sécurité.

Comment la caméra gère-t‑elle les scènes difficiles (contre-jour, brouillard, nuit) ?

L’optique 4 MP bénéficie d’un WDR 120 dB pour gérer les contrastes extrêmes, d’un mode anti‑brouillard et d’une excellente sensibilité (0,005 lux en couleur). Le canal thermique n’est pas impacté par l’obscurité, la fumée légère ou la brume, ce qui assure une détection continue. L’illuminateur IR jusqu’à 200 m et le wiper intégré garantissent une visibilité maximale par mauvais temps.

Le PTZ est-il adapté à de grandes zones et à des scénarios dynamiques ?

Absolument. La caméra offre un pan 360° continu, tilt de −20° à +90° (auto flip), vitesses élevées (jusqu’à 200°/s) et zoom optique 40×. Elle propose 300 présélections, 8 patrouilles et 4 patterns. Le zoom proportionnel facilite les manœuvres précises, tandis que le suivi intelligent (panorama, event, multi-scene) automatise la poursuite des cibles et la couverture multi‑zones.

Puis-je intégrer la DS-2TD4167T-9/W(B) à mon VMS existant ?

Oui. Elle prend en charge ISAPI, HIKVISION SDK et ONVIF Profile S/T/G, garantissant la compatibilité avec de nombreux VMS et NVR tiers. Les flux multiples en H.265+/H.265/H.264+/H.264 et MJPEG pour les sous‑flux assurent une adaptation à la bande passante. Les protocoles réseau étendus (RTSP, RTP, HTTPS, 802.1x, QoS, etc.) facilitent l’intégration sécurisée.

Quelles sont les options de stockage et de continuité d’enregistrement ?

Vous disposez d’un slot MicroSD/SDHC/SDXC jusqu’à 256 Go, d’un enregistrement réseau sur NAS (NFS, SMB/CIFS) et de la fonction ANR pour reprendre automatiquement les enregistrements sur le NVR après une coupure. Les flux primaire et secondaires permettent d’optimiser l’archivage selon la résolution, le framerate et la compression souhaités, tout en maîtrisant la capacité disque.

Comment la sécurité réseau est-elle assurée sur cette caméra bi-spectre ?

La DS-2TD4167T-9/W(B) intègre l’authentification utilisateur, la liaison MAC, le chiffrement via HTTPS, l’IEEE 802.1x et le filtrage IP. La prise en charge d’IPv4/IPv6, des services NTP/DDNS, ainsi que RTSP/RTCP/RTP, permet une diffusion souple tout en restant protégée. Une bonne hygiène réseau (MFA, segmentation VLAN, mots de passe forts) complète ces mécanismes intégrés.

L’installation est-elle compliquée et quelles alimentations sont possibles ?

L’installation est facilitée par l’interface RJ45 10/100 Mbit/s, RS‑485 et les E/S d’alarme. L’alimentation est flexible: 24 V AC ±20 %, 36 V DC ±20 %, 48 V DC ±20 % et Hi‑PoE. Le boîtier IP66, la protection TVS 6000 V et la large plage thermique (−40 °C à 65 °C) autorisent un déploiement extérieur sur sites industriels, périmètres et infrastructures critiques.

Quelles performances puis-je attendre en détection de cibles humaines et véhicules ?

À titre indicatif, la plage de détection VCA atteint environ 63 m pour une personne et 189 m pour un véhicule, selon la scène et les conditions. Le zoom optique 40× permet ensuite d’identifier visuellement les détails sur le canal optique, tandis que la thermique assure la détection fiable et la mesure de température pour qualifier la gravité d’un événement.

Le mode PiP et la coloration thermique améliorent-ils l’exploitation vidéo ?

Oui. L’Image‑in‑Image affiche une fenêtre thermique sur l’image optique, apportant contexte et précision pour localiser un point chaud. Les palettes Blanc chaud/Noir chaud favorisent la lisibilité selon vos préférences. Cette combinaison accélère les décisions, notamment en inspection d’équipements, contrôle périmétrique de nuit et vérification de scénarios de fumée ou de départ de feu.

Quels sont les usages types pour la DS-2TD4167T-9/W(B) Dôme PTZ thermique + optique 4MP 640×512 ?

Surveillance périmétrique longue portée, prévention incendie en dépôts ou sites industriels, maintenance prédictive (surveillance de températures d’équipements), sécurité d’infrastructures critiques, ports et aéroports. Son angle de vue thermique jusqu’à 72°, son IR 200 m, sa robustesse IP66 et ses intégrations ONVIF en font une solution polyvalente pour des environnements exigeants et des opérations 24/7.
